图像超分辨率重建之SRCNN

新版本请访问简书链接：https://www.jianshu.com/p/dfe85a3c2096

图像超分辨率重建：指通过低分辨率图像或图像序列恢复出高分辨率图像。高分辨率图像意味着图像具有更多的细节信息、更细腻的画质,，这些细节在高清电视、医学成像、遥感卫星成像等领域有着重要的应用价值。

    Super-Resolution Convolutional Neural Network：本篇文章讲述的是深度学习在图像超分辨率重建问题的开山之作SRCNN(Super-Resolution Convolutional Neural Network)。香港中文大学Dong等将卷积神经网络应用于单张图像超分辨率重建上(Image Super-Resolution Using Deep Convolutional Networks, 论文与代码： http://mmlab.ie.cuhk.edu.hk/projects/SRCNN.html)。

可参考代码（非官方；Tensorflow版本）：https://www.jianshu.com/p/dfe85a3c2096

code: code

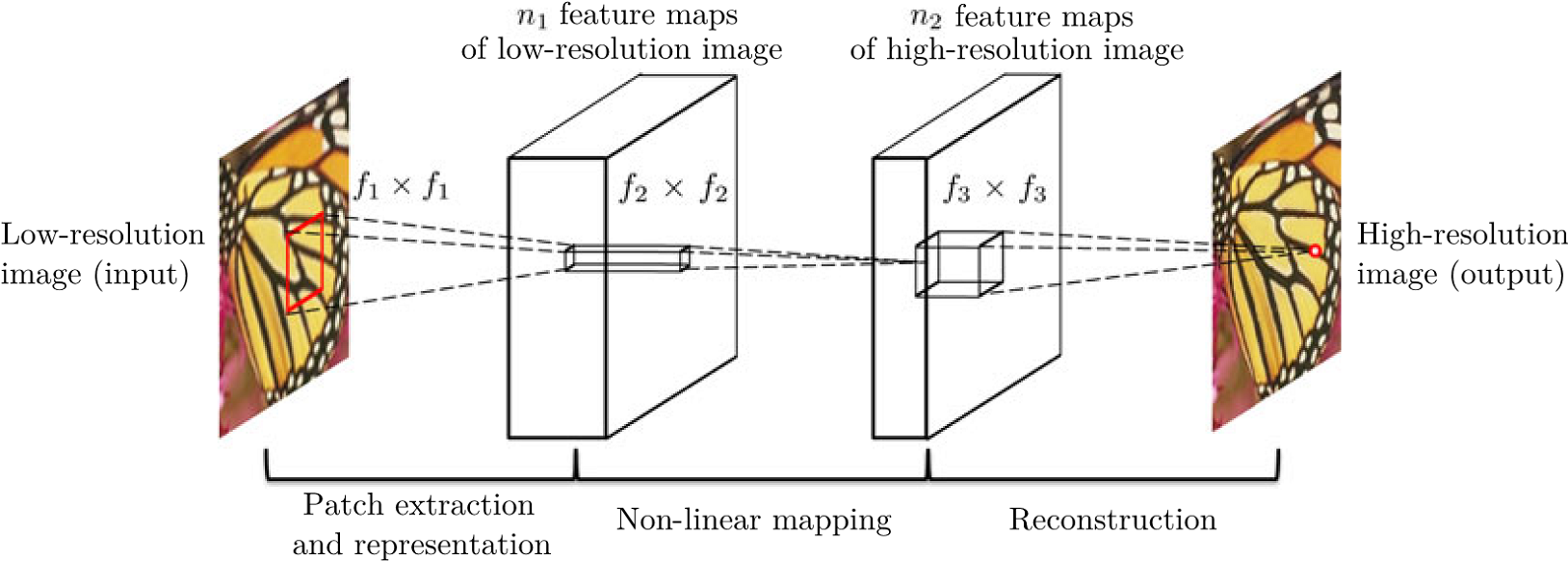

图1 SRCNN算法框架

图1为SRCNN算法的框架，SRCNN将深度学习与传统稀疏编码之间的关系作为依据，将3层网络划分为图像块提取(Patch extraction and representation)、非线性映射(Non-linear mapping)以及最终的重建(Reconstruction)。

    SRCNN的流程为：

    （1）先将低分辨率图像使用双三次差值放大至目标尺寸（如放大至2倍、3倍、4倍），此时仍然称放大至目标尺寸后的图像为低分辨率图像(Low-resolution image)，即图中的输入(input)；

     （2）将低分辨率图像输入三层卷积神经网络，（举例：在论文中的其中一实验相关设置，对YCrCb颜色空间中的Y通道进行重建，网络形式为(conv1+relu1)—(conv2+relu2)—(conv3)）第一层卷积：卷积核尺寸9×9(f1×f1)，卷积核数目64(n1)，输出64张特征图；第二层卷积：卷积核尺寸1×1(f2×f2)，卷积核数目32(n2)，输出32张特征图；第三层卷积：卷积核尺寸5×5(f3×f3)，卷积核数目1(n3)，输出1张特征图即为最终重建高分辨率图像。

如何训练？

（1）训练数据集：论文中某一实验采用91张自然图像作为训练数据集，对训练集中的图像先使用双三次差值缩小到低分辨率尺寸，再将其放大到目标放大尺寸，最后切割成诸多33×33图像块作为训练数据，作为标签数据的则为图像中心的21×21图像块（与卷积层细节设置相关）；

（2）损失函数：采用MSE函数作为卷积神经网络损失函数；

（3）卷积层细节设置：第一层卷积核9×9，得到特征图尺寸为(33-9)/1+1=25，第二层卷积核1×1，得到特征图尺寸不变，第三层卷积核5×5，得到特征图尺寸为(25-5)/1+1=21。训练时得到的尺寸为21×21，因此图像中心的21×21图像块作为标签数据。（卷积训练时不进行padding）

如何测试？

（1）全卷积网络：所用网络为全卷积网络，因此作为实际测试时，直接输入完整图像即可；

    （2）Padding：训练时得到的实际上是除去四周(33-21)/2=6像素外的图像，若直接采用训练时的设置（无padding），得到的图像最后会减少四周各6像素（如插值放大后输入512×512，输出500×500）。因此在测试时每一层卷积都进行了padding（卷积核尺寸为1×1的不需要进行padding）。这样保证插值放大后输入与输出尺寸的一致性。

    （使用Tensorflow进行复现时，图像预处理时将像素点取值归一化至[0,1]，测试时，得到的最后一层特征图即重建结果直接乘以255再使用uint8转换时为0-255取值时会出现一些问题，如左下图2中方框所示，因此在乘以255前，将负值设置为0，大于255的设置为255，再使用uint转换即可解 决）



  图2  不对负值及大于1的值进行处理的结果图                 图3  对负值及大于1的值进行处理的结果图

（详细的padding方式等，可以查看链接中的代码）

    重建结果？

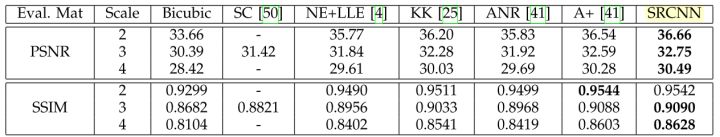

    （1）客观评价指标PSNR与SSIM：相比其他传统方法，SRCNN取得更好的重建效果。

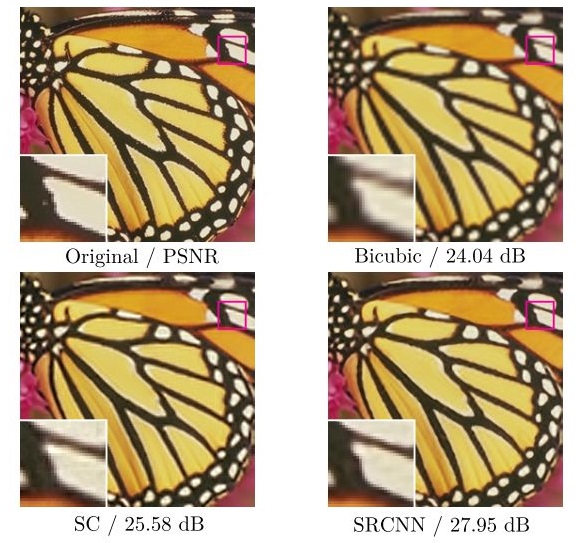

（2）主观效果：相比其他传统方法，SRCNN重建效果更具优势。
