编程知识\_C与汇编深入分析

1. 汇编怎么调用C函数

1.1 直接调用

bl main

1.2 想传参数怎么办？

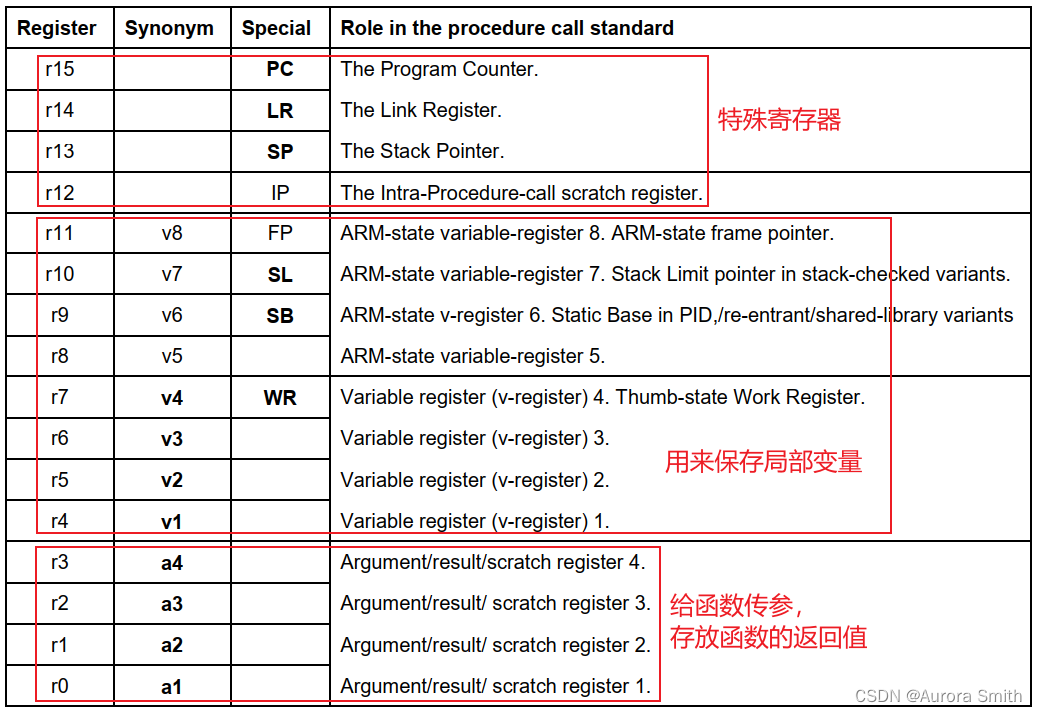

在arm中有个ATPCS规则(ARM-THUMB procedure call standard（ARM-Thumb过程调用标准）。 约定r0-r15寄存器的用途：

• r0-r3

  调用者和被调用者之间传参数

• r4-r11

  函数可能被使用，所以在函数的入口保存它们，在函数的出口恢复它们。

 代码示例：

int delay(unsigned int d)
{
	while (d--);
    return 0;
}

 在汇编里调用delay：

ldr  r0, =1000000   /* 给delay函数传参数，保存在r0里 */
bl delay
cmp r0, #0          /* 返回值保存在r0中 */



2. C函数的反汇编码阅读

要解决这几个问题：

• 为什么调用C函数前要设置栈？栈的作用是？

• C函数传参

• C函数执行过程体验

3. Flash上的内容

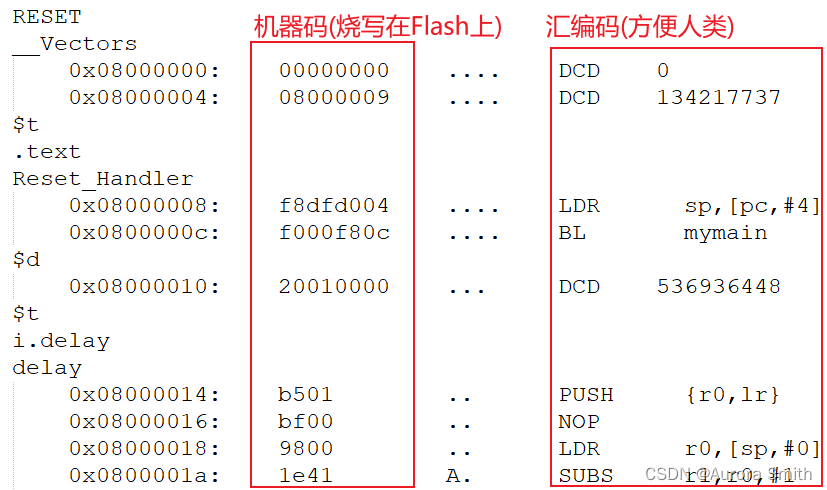

3.1 反汇编示例



3.2 烧写在Flash上的内容

地址	Flash内容
0x08000000	00000000
0x08000004	08000009
0x08000008	f8dfd004
0x0800000c	f000f80c
0x08000010	20010000
0x08000014	bf00b501
0x08000018	1e419800
……	……

3.3 启动流程

上电后：

• 设置栈：CPU会从0x08000000读取值，用来设置SP(我们的程序里再次设置了SP)

• 跳转：CPU从0x08000004得到地址值，根据它的BIT0切换为ARM状态或Thumb状态，然后跳转

  • 对于cortex M3/M4，它只支持Thumb状态，所以0x08000004上的值bit0必定是1

  • 0x08000004上的值 = Reset_Handler + 1

• 从Reset_Handler继续执行
