一.定时器代码如下:
#include <Arduino.h>
hw_timer_t *timer = NULL;
int interruptCounter = 0;
// 函数名称:onTimer()
// 函数功能:中断服务的功能,它必须是一个返回void(空)且没有输入参数的函数
// 为使编译器将代码分配到IRAM内,中断处理程序应该具有 IRAM_ATTR 属性
// https://docs.espressif.com/projects/esp-idf/zh_CN/release-v4.3/zesp32/api-reference/storage/spi_flash_concurrency.html
void IRAM_ATTR TimerEvent()
{
Serial.println(interruptCounter++);
if (interruptCounter > 5)
{
interruptCounter = 1;
}
}
void setup() {
Serial.begin(115200);
// 函数名称:timerBegin()
// 函数功能:Timer初始化,分别有三个参数
// 函数输入:1. 定时器编号(0到3,对应全部4个硬件定时器)
// 2. 预分频器数值(ESP32计数器基频为80Mhz,80分频得到1Mhz 单位是微秒)1Mhz=1/1000000,单位是微秒
// 3. 计数器向上(true)或向下(false)计数的标志
// 函数返回:一个指向 hw_timer_t 结构类型的指针
timer = timerBegin(0, 80, true);
// 函数名称:timerAttachInterrupt()
// 函数功能:绑定定时器的中断处理函数,分别有三个参数
// 函数输入:1. 指向已初始化定时器的指针(本例子:timer)
// 2. 中断服务函数的函数指针
// 3. 表示中断触发类型是边沿(true)还是电平(false)的标志
// 函数返回:无
timerAttachInterrupt(timer, &TimerEvent, true);
// 函数名称:timerAlarmWrite()
// 函数功能:指定触发定时器中断的计数器值,分别有三个参数
// 函数输入:1. 指向已初始化定时器的指针(本例子:timer)
// 2. 第二个参数是触发中断的计数器值(1000000 us -> 1s)
// 3. 定时器在产生中断时是否重新加载的标志
// 函数返回:无
timerAlarmWrite(timer, 1000000, true);
timerAlarmEnable(timer); // 使能定时器
}
void loop() {
}
代码功能为:用定时器,每隔一秒触发中断,在串口打印interruptCounter的值

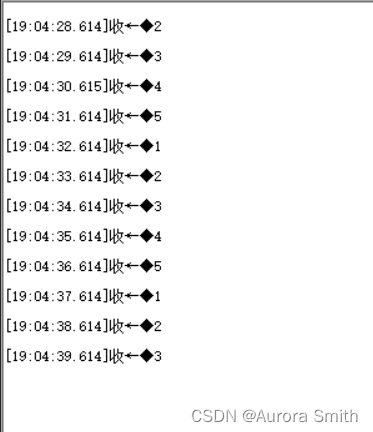

结果为(过一会再打开串口,不然会重启):

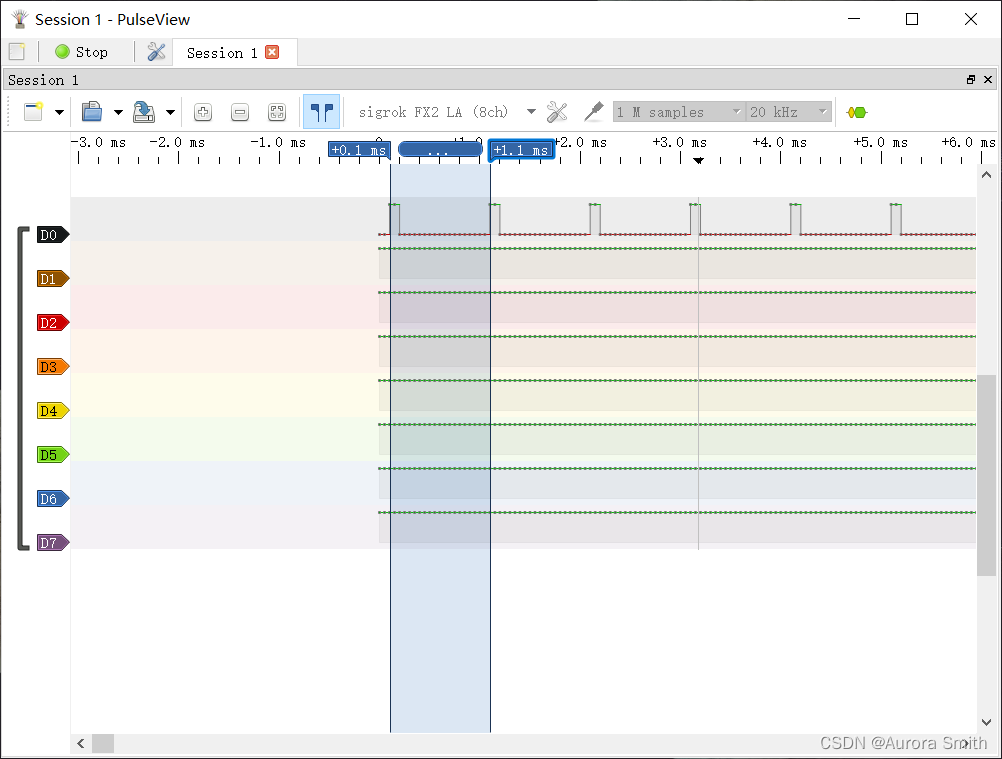

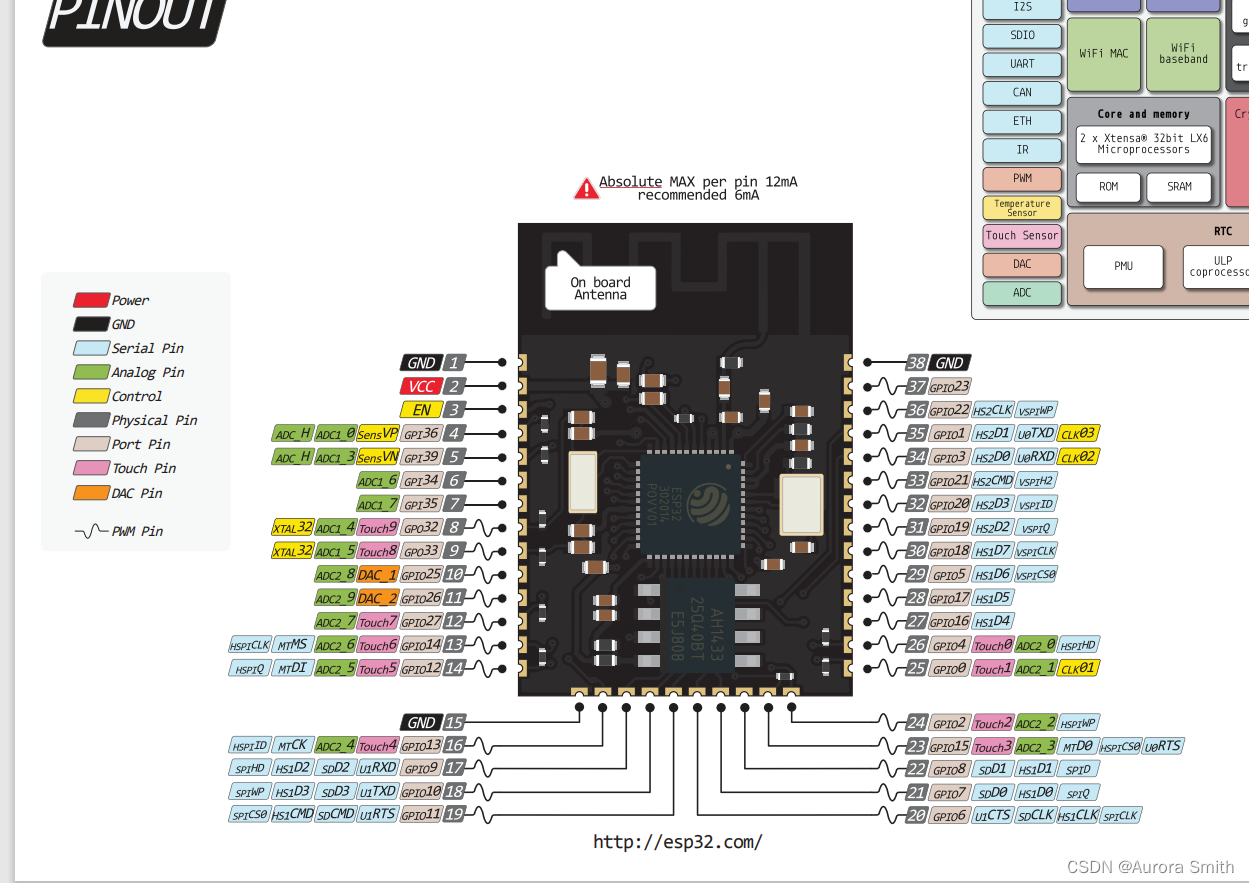

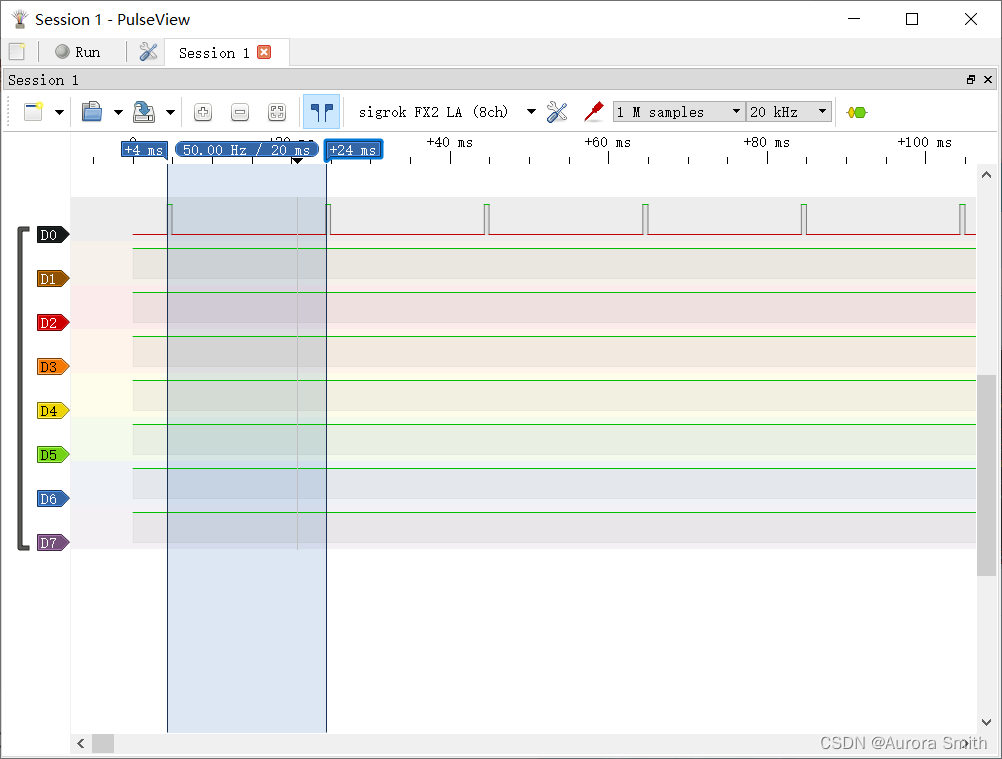

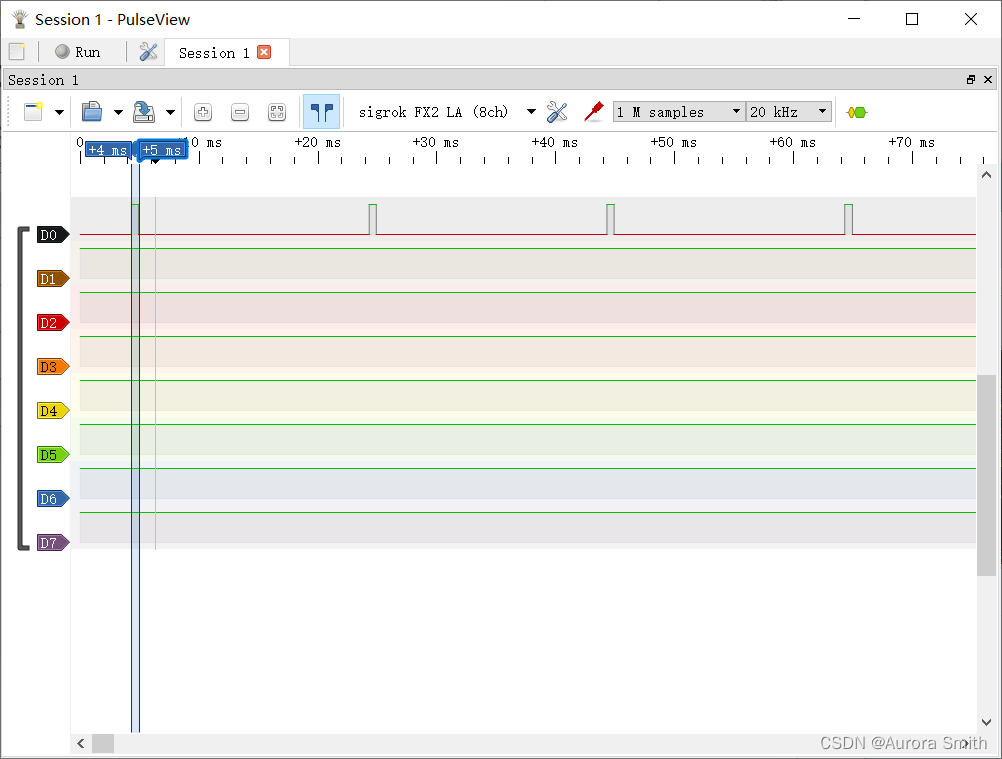

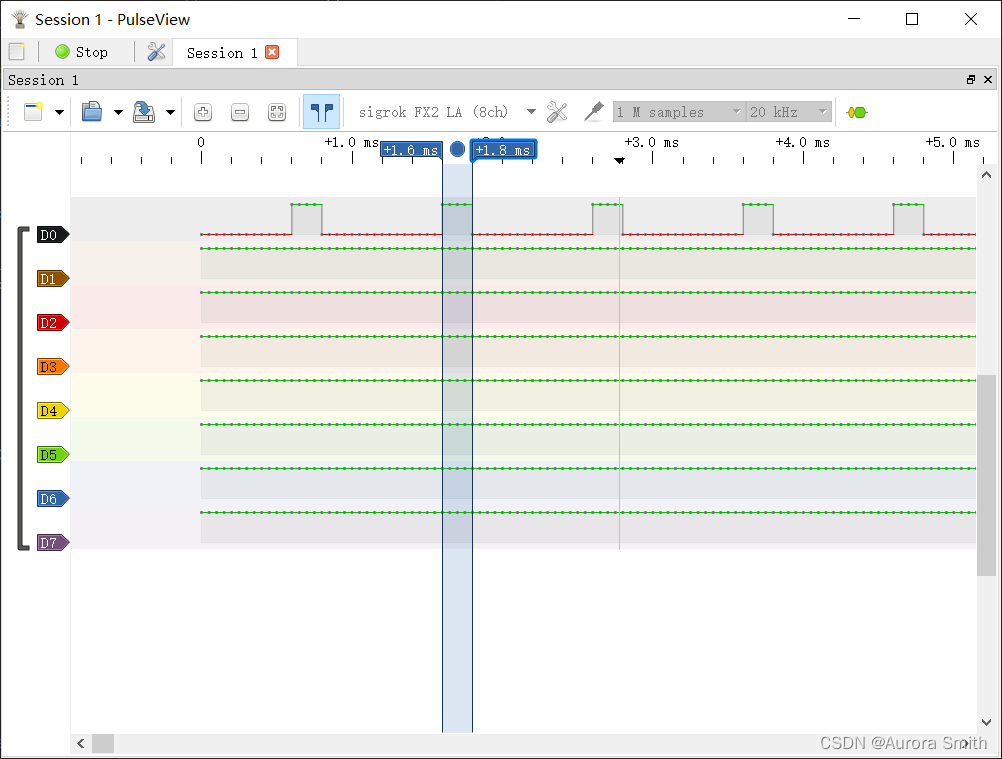

二.PWM代码如下:

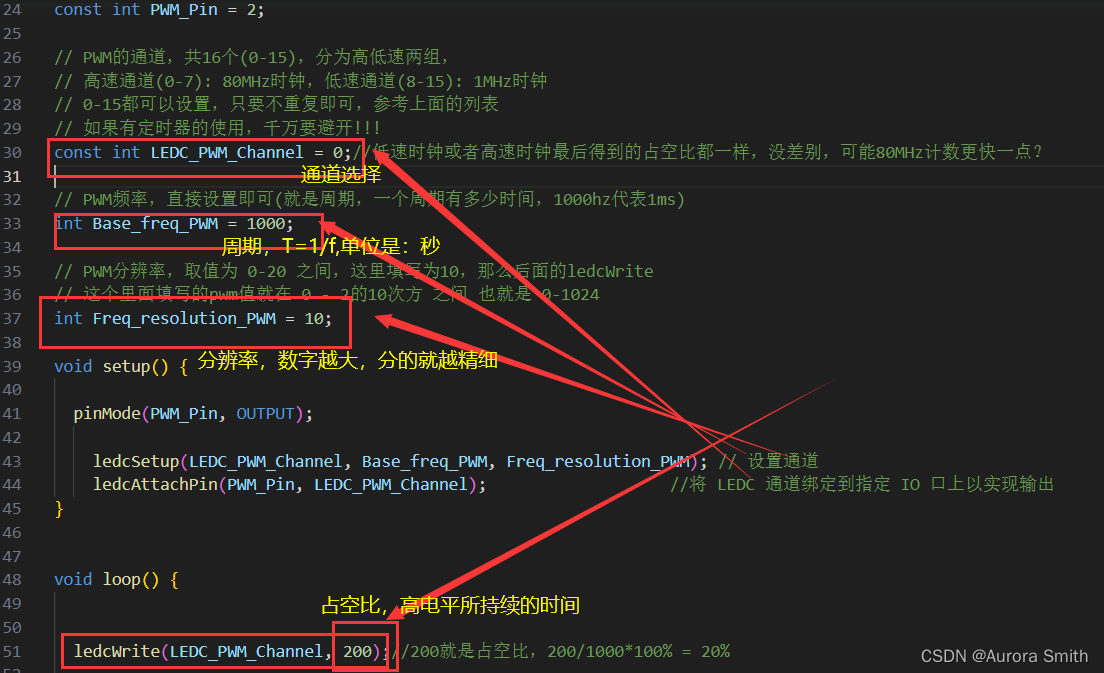

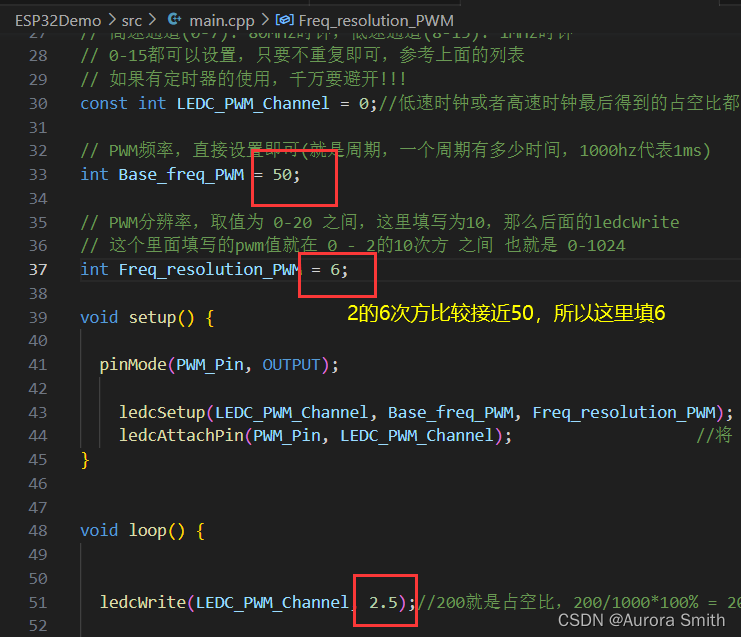

#include <Arduino.h>
/*
* LEDC Chan to Group/Channel/Timer Mapping
** ledc: 0 => Group: 0, Channel: 0, Timer: 0
** ledc: 1 => Group: 0, Channel: 1, Timer: 0
** ledc: 2 => Groupiimer: 1
** ledc: 4 => Group: 0, Channel: 4, Timer: 2
** ledc: 5 => Group: 0, Channel: 5, Timer: 2
** ledc: 6 => Group: 0, Channel: 6, Timer: 3
** ledc: 7 => Group: 0, Channel: 7, Timer: 3
** ledc: 8 => Group: 1, Channel: 0, Timer: 0
** ledc: 9 => Group: 1, Channel: 1, Timer: 0
** ledc: 10 => Group: 1, Channel: 2, Timer: 1
** ledc

该文详细介绍了ESP32中定时器的使用,包括初始化、中断服务及计数器配置,展示了如何实现每秒触发一次中断并打印计数值。同时,解释了PWM的概念,通过示例代码演示了如何设置PWM频率、占空比以及分辨率,用于控制LED亮度。此外,还讨论了传统PWM方法与LEDC库的比较,并提供了舵机驱动的代码示例。
