基于单片机的数字万用表电压、电流、电阻设计-毕业课设资料

AuroraFaye

于 2021-02-16 12:36:18 发布

阅读量1.6k

点赞数 6

CC 4.0 BY-SA版权

文章标签：单片机毕业设计万用表

本文链接：https://blog.youkuaiyun.com/AuroraFaye/article/details/113817903

这篇文章介绍了如何使用万用表测量电压、电流和电阻，并展示了如何通过LCD实时显示测量结果。同时，代码片段展示了如何配置LCD和按键控制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

百度网盘下载地址(1000)：点击下载

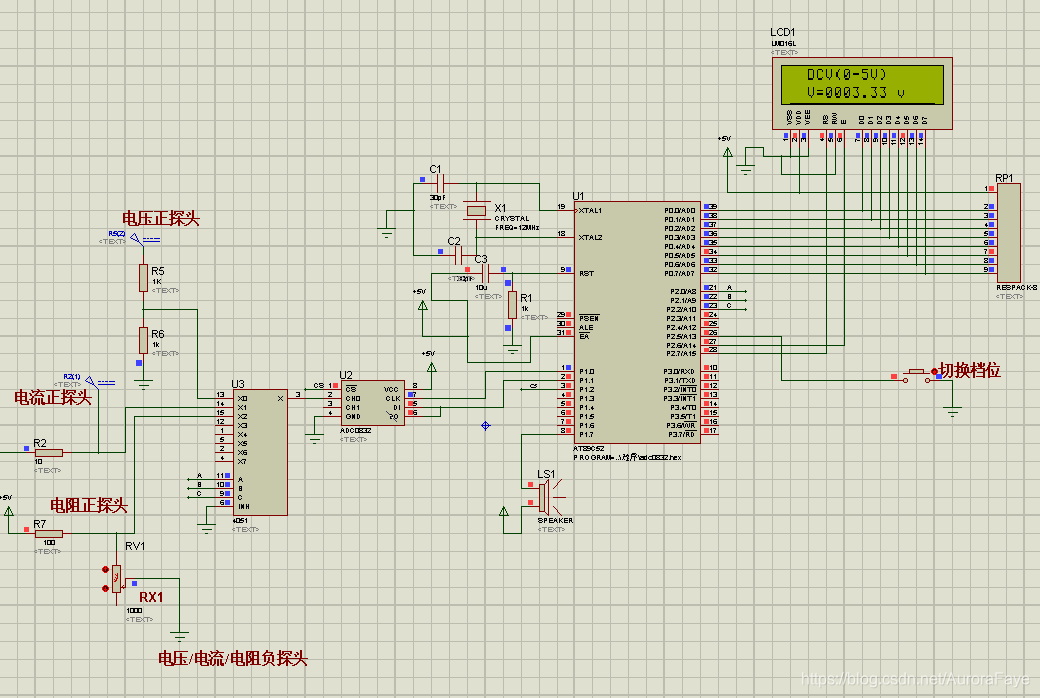

万用表，可测电压电流电阻，实时的显示在液晶显示屏上。

 #include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
/***************引脚声明*********************/
#define lcd P0
sbit rs=P2^7;	  //LCD液晶控制端
sbit en=P2^6;
sbit SPK=P1^7;  //蜂鸣器引脚
sbit CS=P1^2;   //将CS位定义为P1.2引脚
sbit CLK=P1^0;  //将CLK位定义为P1.0引脚
sbit DIO=P1^1;  //将DIO位定义为P1.1引脚
sbit key=P2^5;  //定义按键引脚
sbit a=P2^0;		//模拟量通道选择端
sbit b=P2^1;		//模拟量通道选择端
sbit c=P2^2;		//模拟量通道选择端

/***********LCD显示数组**************************/
uchar code table0[]="  DCV(0-5V)   ";
uchar table1[]="  V=0000.00 v";
uchar code table2[]="  DCI(0-100mA)";
uchar table3[]="  I=0000.00mA";
uchar code table4[]="  R(0-1k)     ";
uchar table5[]="  R=000.0    ";

/***************全局变量************************/
uchar flag=0;      //换挡标志位


void delay(uint count)		 //延时
