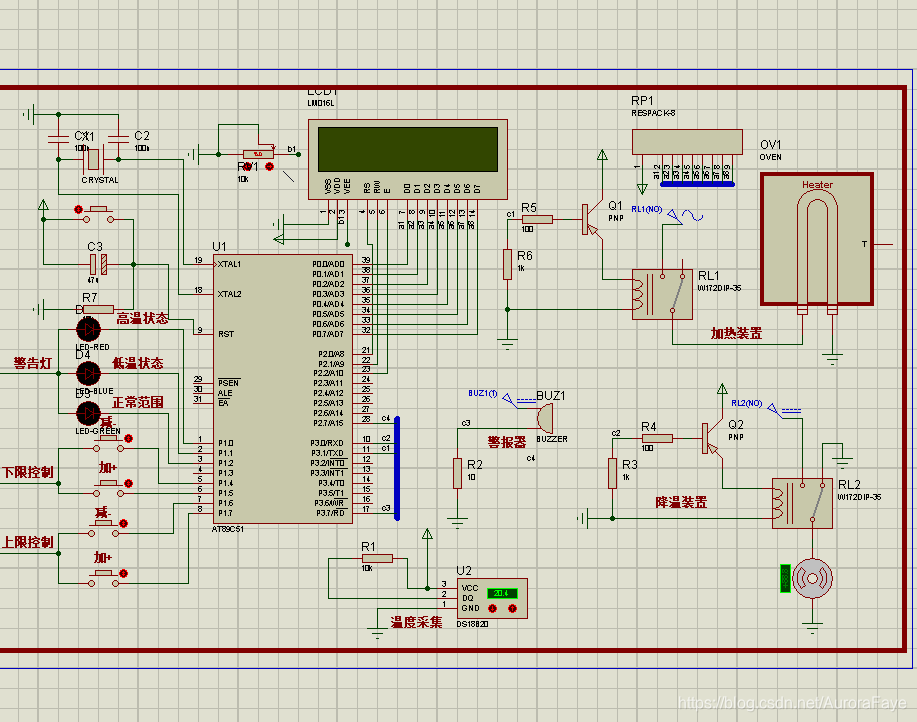

本文介绍了使用单片机实现的温度监控系统，包括通过P2口的DS和BEMP信号采集，上/下限设定（27°C和18°C），以及通过LCD进行实时显示。还涉及了按键控制（增减上限和下限）以及电机控制功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

百度网盘下载地址(971)：点击下载

#include <reg51.h>              /* 导入库文件 */
#define uchar	unsigned char   /* 宏定义 */
#define uint	unsigned int    /* 宏定义 */
sbit ds = P2 ^ 7;
/* 温度采集 */
sbit bemp = P3 ^ 7;
/* 报警蜂鸣器 */
sbit lcden = P2 ^ 2;
/* lcd使能 */
sbit lcdrs = P2 ^ 0;
/* lcd复位 */
sbit lcdrw = P2 ^ 1;
/* lcd数据写入 */
sbit sh_zeng = P1 ^ 7;
/*上限增加按键 */
sbit sh_jian = P1 ^ 6;
/*上限减少按键 */
sbit xia_zeng = P1 ^ 5;
/*下限增加按键 */
sbit xia_jian = P1 ^ 4;
/*下限减少按键 */
sbit dianji = P3 ^ 0;
/* 散热电机 */
sbit heat = P3 ^ 1;
/* 加热模块 */
sbit zhengchang = P1 ^ 2;
/* 正常温度led */
uchar code table1[] = "temp:";
/* 一些是液晶显示初始化 */
uchar code	table2[]	= "up:";
uchar code	table3[]	= "down:";
uchar code	table4[]	= "0123456789.-";
uchar		bai, shi, ge, flag, num, shi_sh, shi_xia, ge_sh, ge_xia;
/* 变量定义 */
int temp;
/* ////////初始化温度上下限 */
int	warn_sh		= 27;
int	warn_xia	= 18;

void delayms( uint z )
{
	uint x, y;
	for ( x = z; z > 0; z-- )
		for ( y = 110; y > 0; y-- )
			;
}
