基于单片机高精度PID模糊算法程控电源方案设计

原创

于 2020-12-30 16:42:32 发布 · 1.2k 阅读

12 ·

CC 4.0 BY-SA版权

文章标签：

#单片机

模糊-PID控制技术运用到程控电压源的设计中，从而使得电压源的输出电压值达到预定的要求，提高输出电压的精度和反应速度。

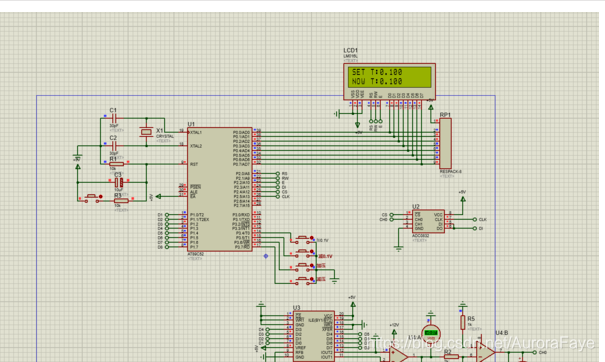

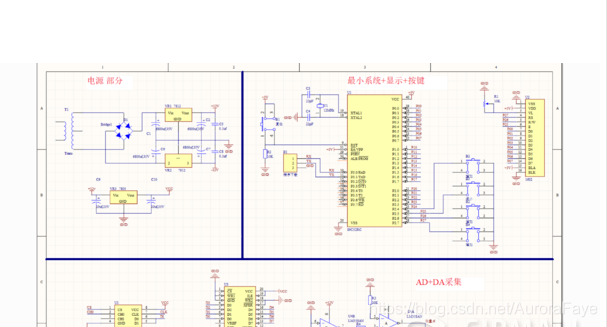

采用51单片机，利用adc0832和DAC0832，通过220V市电通过整流得到 12V再由12V转5V。LM358搭配DAC0832电路实现电压的输出。通过ADC采集。

最终得到电压。

1：电压的整定时间小于0.5S

2：电压的精确度再0.02以内

3：论文中涉及到第二种硬件设计方案，使用更高精度的采集。

typedef struct{
	float Kp;
	float Ki;
	float Kd;
}PID;


PID fuzzy(int e,int ec)
{

     int etemp,ectemp;
     int eLefttemp,ecLefttemp;
     int eRighttemp ,ecRighttemp;

     int eLeftIndex,ecLeftIndex;
     int eRightIndex,ecRightIndex;
     PID fuzzy_PID;
     etemp = e > 3.0 ? 0.0 : (e < - 3.0 ? 0.0 : (e >= 0.0 ? (e >= 2.0 ? 2.5: (e >= 1.0 ? 1.5 : 0.5)) : (e >= -1.0 ? -0.5 : (e >= -2.0 ? -1.5 : (e >= -3.0 ? -2.5 : 0.0) ))));
