介绍了一款基于MSP430F149单片机的计步器设计，该计步器利用ADXL345重力加速度传感器检测人体运动状态，计算步数、距离及速度，并通过LCD1602显示。

128【毕设课设】基于MSP430单片机的计步器测速测距设计

【资源下载】下载地址如下：
https://docs.qq.com/doc/DTlRSd01BZXNpRUxl

内容要求：

一、任务

计步器是一种颇受欢迎的日常锻炼进度监控器，可以激励人们挑战自己，增强体质，帮助瘦身。故需要设计一款计步器。

二、设计要求:

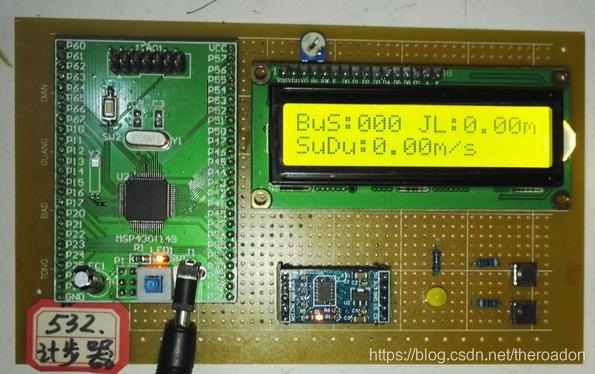

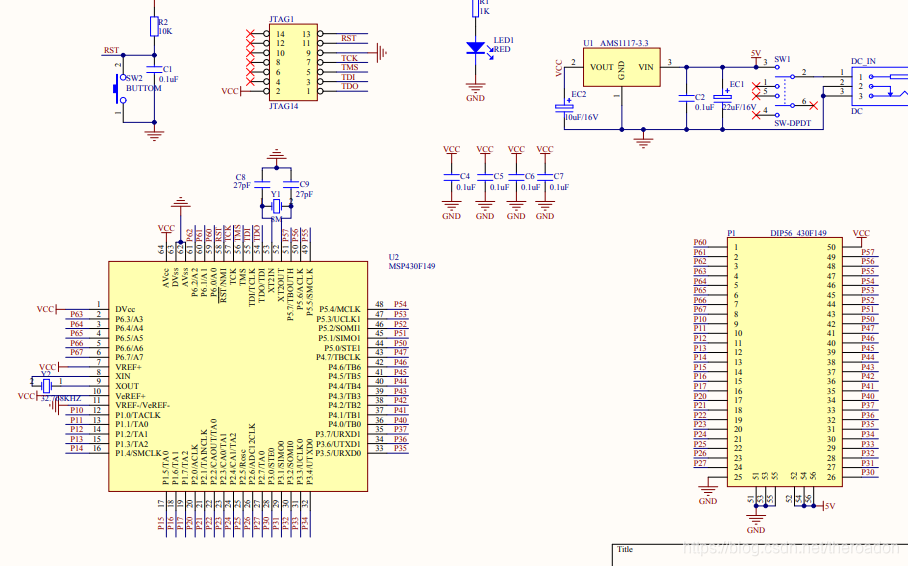

1、本产品由MSP430F149单片机核心电路+重力加速度传感器ADXL345电路+指示灯电路+LCD1602液晶显示电路+电源电路组成。

2、通过重力加速度传感器ADXL345检测人的状态，通过黄色LED灯指示人体状态，计算出走路步数、走路距离和平均速度，并在液晶LCD1602液晶上显示。

3、本设计的单片机核心电路具有上电复位电路、按键复位电路和晶振电路。

#include "system.h"
#include <stdio.h>

unsigned long num;
unsigned long DelayS=0;
unsigned int Normal_num=0;			//正常次数
unsigned int Error_num=0;			//倾斜次数
unsigned long BuShu=0;
unsigned char ReadAdxl345=TRUE;
char temp[16];
unsigned char DisFlag=FALSE;
float JuLi=0;
float SuDu=0;
unsigned long Plu=0;
unsigned long time1S=1;
void main( void )
{
  IO_init();
//  Uart0_init(115200);
//  Uart1_init(115200);
//  TimerA();
  TimerB();

  _EINT();

  LcdReset();               //LCD1602初始化
  delay_ms(10);

  sprintf(temp,"BuS:%03d JL:%4.2fm",(unsigned int)BuShu,JuLi);//更新显示
  DispStr(0,0,(unsigned char *)temp);//打印显示

  sprintf(temp,"SuDu:%3.2fm/s",JuLi);//更新显示
  DispStr(0,1,(unsigned char *)temp);//打印显示

  Init_ADXL345();
  if(Single_Read_ADXL345(0X00)==0xe5)	//读出的数据为0XE5,表示正确
  {
    delay_ms(5);
  }
  else
  {
    delay_ms(3);
  }
  LED_DOUT;
  OPEN_LED;
  while(1)
