基于単片机室内照明智能控制系統（毕业设计资料）

最新推荐文章于 2025-10-26 23:32:53 发布

原创最新推荐文章于 2025-10-26 23:32:53 发布 · 297 阅读

CC 4.0 BY-SA版权

本文介绍了一种基于单片机的室内照明智能控制系统设计，具备多种功能，如任意回路的开关控制、场景模式设定、人体红外传感器和照度传感器的自动控制等。系统可实现定时控制、红外遥控以及根据室外光线调整室内光照强度。同时，文中提到了元件之间的互相影响问题，并给出了部分代码实现。

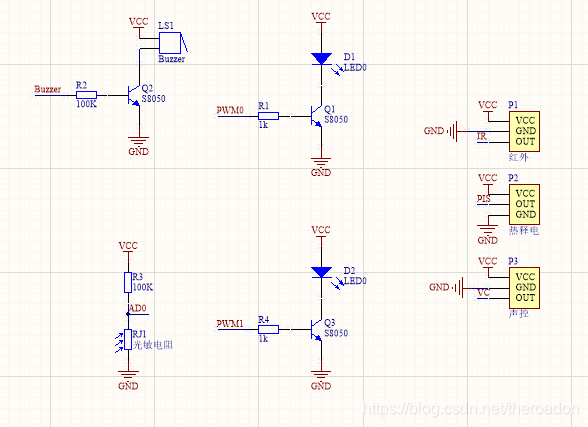

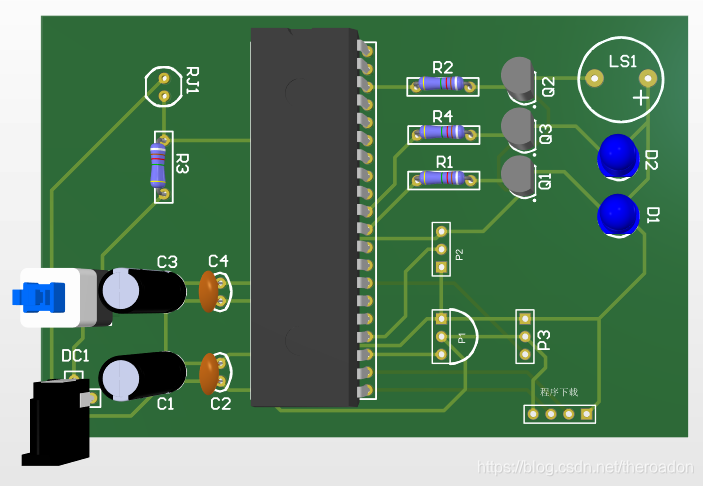

125【电路方案】基于単片机室内照明智能控制系統

【资源下载】下载地址如下：
https://docs.qq.com/doc/DTlRSd01BZXNpRUxl

摘要：

本课题要求没汁基于単片机室内照明智龍控制系統，主要内客如下:以単片机カ主控単元，系統欲実択以下幼能:

1、系統可控制任意回路連候週光或幵美。

2、師景模式控制:可扱先没置多个不同切景。

3、可接入名秧佳感器対灯光迸行自幼控制。

4、移幼伎感器:対人体紅外絨柆洌さ到対灯光的控制。

5、照度伎感器:対某些師合可根据室外光綫的強弱溷整室内光絨。

6、定吋控制:某些協合可以随上下班吋囘凅整高度。

7、紅外F逓控:可用手持紅外逓控噐対灯光迸行控制。

补充说明：场景模式的话，比如演讲模式按个键，一些灯亮，一些灯灭;休息模式按个键，灯可以调到一个较低的亮度。报警器的话，到达下课时间，过几分钟自动报普然后熄灯等。

很多元件之间可能会互相影响，比如蜂鸣器会影响声控开关、热释电模块会影响红外通信（遥控，不过概率比较低），因为这毕竟是一个模型，各个元件距离比较近，所以会影响，您可以尽量同一时间只接一个模块，断电重启等。


u16 AD;
u16 IR;
u16 offset0=1200;
u16 offset1=1200;

u8 mode=AI_Mode;

void main()
{
	P0M0 |= 0x01;
	P0M1 &= ~0x01;
  buzzer=0;

	ADC_Init();
	Timer1_Init();
	UART1_Init(24000000,115200);
	PWM_Init();
	EXTI_Init();
	while (1)
	{
		if(mode==AI_Mode)
		{
				ADC_CONTR |= 0x40;//ch0 start
				while(!(ADC_CONTR&0x20));
				ADC_CONTR &= ~0x20;

				AD=ADC_RES&0x0f;
				AD=AD<<8;
				AD+=ADC_RESL;

				if(sw || PIS_sw || VC_sw)
					AD_CONTRL_Lu(AD,offset0,offset1);
				else
				{
					PWM0T2=1210;
					PWM1T2=1210;
				}
		}
	}
}

void EXT0_IRQ() interrupt 0
{
	EA = 0;

	IR=IR_Read();
	if(sw)
	{
