基于单片机和GPS定位农田面积测量仪设计（毕业设计资料）

106【电路方案】基于单片机和GPS定位农田面积测量仪设计

摘要：

基于单片机和GPS定位农田面积测量仪设计(原理图+源程序+bom表+演示视频)

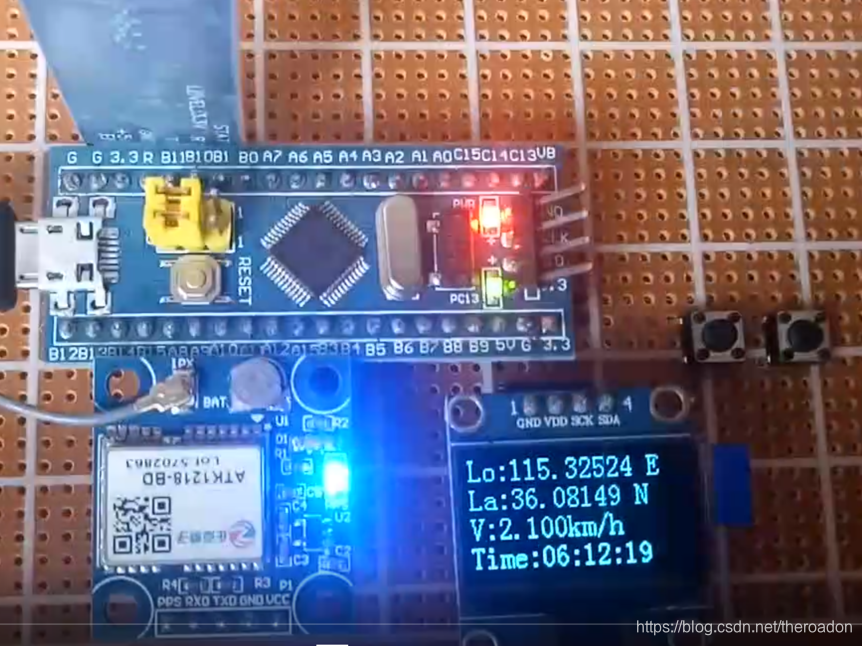

通过串口1连接ATK-NEO-6M GPS模块，然后通过液晶显示GPS信息，包括精度、纬度、高
度、速度、用于定位的卫星数、可见卫星数、UTC时间等信息。

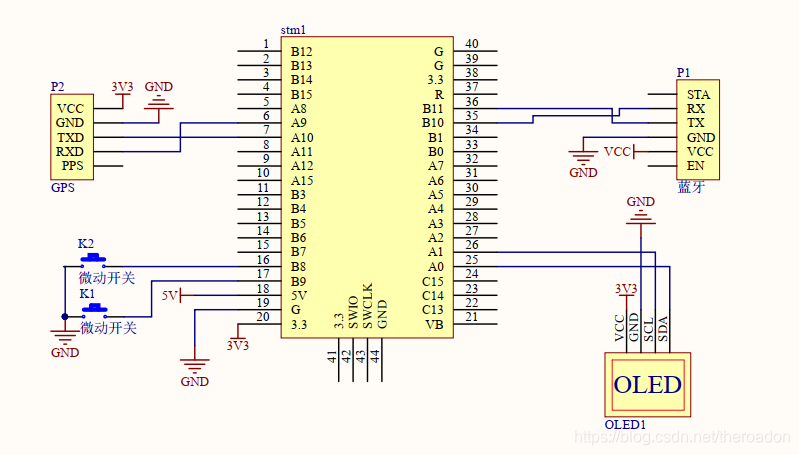

硬件连接:

STM32开发板-->ATK-NEO-6M GPS模块
PA9 -->RXD
PA10-->TXD
GND -->GND
5V/3.3V-->VCC

注意：
1，ATK-NEO-6M模块的波特率默认设置为38400。
2，串口1 的通信波特率也是38400。
3，GPS模块必须放置于室外或者窗户旁边，否则有可能收不到GPS信号。
4，如有其他问题，请参考。

说明：

GPS的天线放于空旷信号好的地方，需要几分钟才能定位。
GPS上的灯一直亮代表GPS未定位
GPS上的灯闪烁时代表GPS定位成功

显示的时间为格林尼治时间，北京时间为“格林尼治时间+8小时”

蓝牙软件请在手机商店搜索“蓝牙串口”即可

【资源下载】下载地址如下：
https://docs.qq.com/doc/DTlRSd01BZXNpRUxl
