1. Class文件的介绍

1.1 本质

  1. Class 文件是一组以一个字节为基础单位的二进制流。
  2. 任何一个 Class 文件都对应着唯一一个类或接口的定义信息

这里写图片描述

1.2 格式

Class 文件格式采用一种类似于 C 语言结构体的方式进行数据存储,这种结构中只有两种数据类型:无符号数

  1. 无符号数属于基本的数据类型,以 u1、u2、u4、u8 来分别代表 1 个字节、2 个字节、4 个字节、8 个字节的无符号数,无符号数可以用来描述数字、索引引用、数量值或者按照 UTF-8 编码构成字符串值。
  2. 表是由多个无符号数或者其他表作为数据项构成的复合数据类型,所有表都习惯性地以"_info"结尾。表用于描述有层次关系的复合结构的数据,整个 Class 文件本质上就是一张表。由于表没有固定长度,所以通常会在其前面加上个数说明。

1.3 与C中的.out区别

  1. java的编译器在编译java类文件时,会将原有的文本文件(.java)翻译成二进制的字节码,并将这些字节码存储在.class文件。

从这段话中我们提取出重点:.class文件是二进制的字节码。由JVM识别、分析、执行。

  1. C语言源程序(.c文件),经编译器编译,由源代码生成机器指令,并加上描述信息,保存在.out文件(可执行文件)中。可执行文件能被操作系统加载运行,计算机执行该文件中的机器指令。

从这段话中我们提取出重点:.out文件是二进制的机器指令。由操作系统加载运行。

此时两个文件的区别已经非常明显:首先两个文件虽然都是二进制,但存储方式是完全不同的,一个是字节码,一个是机器指令。然后运行平台不同,一个是操作系统,一个是虚拟机。

1.4 字节码的优势

Java程序在各种不同的平台上进行编译却都生成相同的字节码,这些字节码由JVM进行加载,运行。这种统一的程序存储格式,从而实现了Java的跨平台性。

那字节码是什么呢?思考这个问题的时候,你可以想一下Java的优势在哪里。有没有记得在Java界流传这样一句话,“一次编写,到处运行”。没错,字节码就是提供平台无关性的基石。

而机器码的话,在不同的系统中的机器指令是不相同的。

1.5 常见名词

字面量和符号引用

常量具体的常量
字面量文本字符串
声明为final的常量值
符号引用类和接口的全限定名
字段的名称和描述符
方法的名称和描述符

全限定名

com/atguigu/test/Demo这个就是类的全限定名,仅仅是把包名的“.“替换成”/”,为了使连续的多个全限定名之间不产生混淆,在使用时最后一般会加入一个“;”表示全限定名结束。如果是基本类型的话不会加分号

简单名称

简单名称是指没有类型和参数修饰的方法或者字段名称,上面例子中的类的add()方法和num字段的简单名称分别是add和num。

描述符

描述符的作用是用来描述字段的数据类型、方法的参数列表(包括数量、类型以及顺序)和返回值。根据描述符规则,基本数据类型(byte、char、double、float、int、long、short、boolean)以及代表无返回值的void类型都用一个大写字符来表示,而对象类型则用字符L加对象的全限定名来表示,详见下表:

标志符含义
B基本数据类型byte
C基本数据类型char
D基本数据类型double
F基本数据类型float
I基本数据类型int
J基本数据类型long
S基本数据类型short
Z基本数据类型boolean
V代表void类型
L对象类型,比如:Ljava/lang/Object;
[数组类型,代表一维数组。比如:`double[] is [D

用描述符来描述方法时,按照先参数列表,后返回值的顺序描述,参数列表按照参数的严格顺序放在一组小括号“()”之内。如方法java.lang.String tostring()的描述符为()Ljava/lang/String; ,方法int abc(int[]x, int y)的描述符为([II)I。

补充说明:

虚拟机在加载Class文件时才会进行动态链接,也就是说,Class文件中不会保存各个方法和字段的最终内存布局信息。因此,这些字段和方法的符号引用不经过转换是无法直接被虚拟机使用的。当虚拟机运行时,需要从常量池中获得对应的符号引用,再在类加载过程中的解析阶段将其替换为直接引用,并翻译到具体的内存地址中

这里说明下符号引用和直接引用的区别与关联:

  • 符号引用:符号引用以一组符号来描述所引用的目标,符号可以是任何形式的字面量,只要使用时能无歧义地定位到目标即可。符号引用与虚拟机实现的内存布局无关,引用的目标并不一定已经加载到了内存中。
  • 直接引用:直接引用可以是直接指向目标的指针、相对偏移量或是一个能间接定位到目标的句柄直接引用是与虚拟机实现的内存布局相关的,同一个符号引用在不同虚拟机实例上翻译出来的直接引用一般不会相同。如果有了直接引用,那说明引用的目标必定已经存在于内存之中了。

2. Class文件的结构

2.1 概述

lass 文件的结构并不是一成不变的,随着 Java 虚拟机的不断发展,总是不可避免地会对 Class 文件结构做出一些调整,但是其基本结构和框架是非常稳定的。

Class 文件的总体结构如下:

  1. 魔数
  2. Class 文件版本
  3. 常量池
  4. 访问标志
  5. 类索引、父类索引、接口索引集合
  6. 字段表集合
  7. 方法表集合
  8. 属性表集合
类型名称说明长度数量
u4magic魔数,识别Class文件格式4个字节1
u2minor_version副版本号(小版本)2个字节1
u2major_version主版本号(大版本)2个字节1
u2constant_pool_count常量池计数器2个字节1
cp_infoconstant_pool常量池表n个字节constant_pool_count-1
u2access_flags访问标识2个字节1
u2this_class类索引2个字节1
u2super_class父类索引2个字节1
u2interfaces_count接口计数器2个字节1
u2interfaces接口索引集合2个字节interfaces_count
u2fields_count字段计数器2个字节1
field_infofields字段表n个字节fields_count
u2methods_count方法计数器2个字节1
method_infomethods方法表n个字节methods_count
u2attributes_count属性计数器2个字节1
attribute_infoattributes属性表n个字节attributes_count

2.2 魔数

Magic Number(魔数)

出现原因

  1. 因为文件拓展名可以随意地改动,不安全
  2. 而魔数值固定为 0xCAFEBABE。不会改变。
  3. 所以可以用来确定这个文件是否为一个能被虚拟机接受的有效合法的 Class 文件
  4. 即:魔数是 Class 文件的标识符。

格式

  1. 每个 Class 文件开头的 4 个字节的无符号整数称为魔数(Magic Number)
  2. 魔数值固定为 0xCAFEBABE。不会改变。

如果一个 Class 文件不以 0xCAFEBABE 开头,虚拟机在进行文件校验的时候就会直接抛出以下错误:

Error: A JNI error has occurred, please check your installation and try again

Exception in thread “main” java.lang.ClassFormatError: Incompatible magic value 1885430635 in class file StringTest

2.3 文件版本号

紧接着魔数的4个字节存储的是Class文件的版本号。同样也是4个字节。

副版本号 minor_version

  1. 位置:第5和第6个字节

主版本号 major_version

  1. 位置:第7和第8个字节

它们共同构成了class文件的格式版本号。譬如某个Class文件的主版本号为M,副版本号为m,那么这个Class文件的格式版本号就确定为M.m。

版本号和Java编译器的对应关系如下表:

主版本(十进制)副版本(十进制)编译器版本
4531.1
4601.2
4701.3
4801.4
4901.5
5001.6
5101.7
5201.8
5301.9
5401.10
5501.11

Java的版本号是从45开始的,JDK1.1之后的每个JDK大版本发布主版本号向上加1。

不同版本的Java编译器编译的Class文件对应的版本是不一样的。目前,高版本的Java虚拟机可以执行由低版本编译器生成的Class文件,但是低版本的Java虚拟机不能执行由高版本编译器生成的Class文件。否则JVM会抛出java.lang.UnsupportedClassVersionError异常。(向下兼容)

在实际应用中,由于开发环境和生产环境的不同,可能会导致该问题的发生。因此,需要我们在开发时,特别注意开发编译的JDK版本和生产环境中的JDK版本是否一致。

  • 虚拟机JDK版本为1.k(k>=2)时,对应的class文件格式版本号的范围为45.0 - 44+k.0(含两端)。

2.4 常量池

常量池是Class文件中内容最为丰富的区域之一。常量池对于Class文件中的字段和方法解析也有着至关重要的作用。

随着Java虚拟机的不断发展,常量池的内容也日渐丰富。可以说,常量池是整个Class文件的基石。

在版本号之后,紧跟着的是常量池的数量,以及若干个常量池表项。

类型名称数量
u2(无符号数)constant_pool_count1
cp_info(表)constant_poolconstant_pool_count - 1

2.4.1 常量池计数器

出现原因

常量池中常量的数量是不固定的,所以在常量池的入口需要放置一项u2类型的无符号数,代表常量池容量计数值(constant_pool_count)。与Java中语言习惯不一样的是,这个容量计数是从1而不是0开始的。

从1开始的原因

这是为了满足后面某些指向常量池的索引值的数据在特定情况下需要表达“不引用任何一个常量池项目”的含义,这种情况可用索引值0来表示。

例子

image-20210508234020104

其值为0x0016,掐指一算,也就是22。需要注意的是,这实际上只有21项常量。索引为范围是1-21。为什么呢?

2.4.2 常量池表

概述

存放内容

  1. 字面量(Literal)
  2. 符号引用(Symbolic References)

它包含了class文件结构及其子结构中引用的所有字符串常量、类或接口名、字段名和其他常量。

常量池中的每一项都具备相同的特征。第1个字节作为类型标记,用于确定该项的格式,这个字节称为tag byte(标记字节、标签字节)。

类型标志(或标识)描述
CONSTANT_Utf8_info1UTF-8编码的字符串
CONSTANT_Integer_info3整型字面量
CONSTANT_Float_info4浮点型字面量
CONSTANT_Long_info5长整型字面量
CONSTANT_Double_info6双精度浮点型字面量
CONSTANT_Class_info7类或接口的符号引用
CONSTANT_String_info8字符串类型字面量
CONSTANT_Fieldref_info9字段的符号引用
CONSTANT_Methodref_info10类中方法的符号引用
CONSTANT_InterfaceMethodref_info11接口中方法的符号引用
CONSTANT_NameAndType_info12字段或方法的符号引用
CONSTANT_MethodHandle_info15表示方法句柄
CONSTANT_MethodType_info16标志方法类型
CONSTANT_InvokeDynamic_info18表示一个动态方法调用点
类型与结构

常量池中每一项常量都是一个表,J0K1.7之后共有14种不同的表结构数据。如下表格所示:

image-20210509001319088

2.5 访问标志

访问标识(access_flag、访问标志、访问标记)

位置

在常量池后,紧跟着访问标记。该标记使用两个字节表示。

作用

用于识别一些类或者接口层次的访问信息,包括:这个Class是类还是接口;是否定义为public类型;是否定义为abstract类型;如果是类的话,是否被声明为final等。

标志名称标志值含义
ACC_PUBLIC0x0001标志为public类型(一个类只有public或者默认这两种权限)
ACC_FINAL0x0010标志被声明为final,只有类可以设置
ACC_SUPER0x0020标志允许使用invokespecial字节码指令的新语义,JDK1.0.2之后编译出来的类的这个标志默认为真。(使用增强的方法调用父类方法)
ACC_INTERFACE0x0200标志这是一个接口
ACC_ABSTRACT0x0400是否为abstract类型,对于接口或者抽象类来说,次标志值为真,其他类型为假
ACC_SYNTHETIC0x1000标志此类并非由用户代码产生(即:由编译器产生的类,没有源码对应)
ACC_ANNOTATION0x2000标志这是一个注解
ACC_ENUM0x4000标志这是一个枚举

补充说明:

  1. 带有ACC_INTERFACE标志的class文件表示的是接口而不是类,反之则表示的是类而不是接口。

    • 如果一个class文件被设置了ACC_INTERFACE标志,那么同时也得设置ACC_ABSTRACT标志。同时它不能再设置ACC_FINAL、ACC_SUPER 或ACC_ENUM标志。
    • 如果没有设置ACC_INTERFACE标志,那么这个class文件可以具有上表中除ACC_ANNOTATION外的其他所有标志。当然,ACC_FINAL和ACC_ABSTRACT这类互斥的标志除外。这两个标志不得同时设置。
  2. ACC_SUPER标志用于确定类或接口里面的invokespecial指令使用的是哪一种执行语义。针对Java虚拟机指令集的编译器都应当设置这个标志。对于Java SE 8及后续版本来说,无论class文件中这个标志的实际值是什么,也不管class文件的版本号是多少,Java虚拟机都认为每个class文件均设置了ACC_SUPER标志。

    • ACC_SUPER标志是为了向后兼容由旧Java编译器所编译的代码而设计的。目前的ACC_SUPER标志在由JDK1.0.2之前的编译器所生成的access_flags中是没有确定含义的,如果设置了该标志,那么0racle的Java虚拟机实现会将其忽略。
  3. ACC_SYNTHETIC标志意味着该类或接口是由编译器生成的,而不是由源代码生成的。

  4. 注解类型必须设置ACC_ANNOTATION标志。如果设置了ACC_ANNOTATION标志,那么也必须设置ACC_INTERFACE标志。

  5. ACC_ENUM标志表明该类或其父类为枚举类型。

2.6 类索引、父类索引、接口索引

在访问标记后,会指定该类的类别、父类类别以及实现的接口,格式如下:

长度含义
u2this_class
u2super_class
u2interfaces_count
u2interfaces[interfaces_count]

这三项数据来确定这个类的继承关系:

  • 类索引用于确定这个类的全限定名
  • 父类索引用于确定这个类的父类的全限定名。由于Java语言不允许多重继承,所以父类索引只有一个,除了java.1ang.Object之外,所有的Java类都有父类,因此除了java.lang.Object外,所有Java类的父类索引都不为e。
  • 接口索引集合就用来描述这个类实现了哪些接口,这些被实现的接口将按implements语句(如果这个类本身是一个接口,则应当是extends语句)后的接口顺序从左到右排列在接口索引集合中。

2.6.1 this_class(类索引)

2字节无符号整数,指向常量池的索引。它提供了类的全限定名,如com/atguigu/java1/Demo。this_class的值必须是对常量池表中某项的一个有效索引值。常量池在这个索引处的成员必须为CONSTANT_Class_info类型结构体,该结构体表示这个class文件所定义的类或接口。

2.6.2 super_class(父类索引)

2字节无符号整数,指向常量池的索引。它提供了当前类的父类的全限定名。如果我们没有继承任何类,其默认继承的是java/lang/object类。同时,由于Java不支持多继承,所以其父类只有一个。

super_class指向的父类不能是final。

2.6.3 interfaces

指向常量池索引集合,它提供了一个符号引用到所有已实现的接口

由于一个类可以实现多个接口,因此需要以数组形式保存多个接口的索引,表示接口的每个索引也是一个指向常量池的CONSTANT_Class(当然这里就必须是接口,而不是类)。

Ⅰ. interfaces_count(接口计数器)

interfaces_count项的值表示当前类或接口的直接超接口数量。

Ⅱ. interfaces[](接口索引集合)

interfaces[]中每个成员的值必须是对常量池表中某项的有效索引值,它的长度interfaces_count。每个成员interfaces[i]必须为CONSTANT_Class_info结构,其中0 <= i < interfaces_count。在interfaces[]中,各成员所表示的接口顺序和对应的源代码中给定的接口顺序(从左至右)一样,即interfaces[0]对应的是源代码中最左边的接口。

2.7 字段表集合

fields

用于描述接口或类中声明的变量。字段(field)包括类级变量以及实例级变量,但是不包括方法内部、代码块内部声明的局部变量。

一个字段的结构

  1. 字段作用域(public、private、protected)、static、final、volatile、transient(序列化)
  2. 字段数据类型
  3. 字段名

注意事项:

  • 字段表集合中不会列出从父类或者实现的接口中继承而来的字段,但有可能列出原本Java代码之中不存在的字段。譬如在内部类中为了保持对外部类的访问性,会自动添加指向外部类实例的字段。
  • 在Java语言中字段是无法重载的,两个字段的数据类型、修饰符不管是否相同,都必须使用不一样的名称,但是对于字节码来讲,如果两个字段的描述符不一致,那字段重名就是合法的。

2.7.1. 字段计数器

fields_count(字段计数器)

fields_count的值表示当前class文件fields表的成员个数。使用两个字节来表示。

fields表中每个成员都是一个field_info结构,用于表示该类或接口所声明的所有类字段或者实例字段,不包括方法内部声明的变量,也不包括从父类或父接口继承的那些字段。

标志名称标志值含义数量
u2access_flags访问标志1
u2name_index字段名索引1
u2descriptor_index描述符索引1
u2attributes_count属性计数器1
attribute_infoattributes属性集合attributes_count

2.7.2. 字段表

Ⅰ. 字段表访问标识

我们知道,一个字段可以被各种关键字去修饰,比如:作用域修饰符(public、private、protected)、static修饰符、final修饰符、volatile修饰符等等。因此,其可像类的访问标志那样,使用一些标志来标记字段。字段的访问标志有如下这些:

标志名称标志值含义
ACC_PUBLIC0x0001字段是否为public
ACC_PRIVATE0x0002字段是否为private
ACC_PROTECTED0x0004字段是否为protected
ACC_STATIC0x0008字段是否为static
ACC_FINAL0x0010字段是否为final
ACC_VOLATILE0x0040字段是否为volatile
ACC_TRANSTENT0x0080字段是否为transient
ACC_SYNCHETIC0x1000字段是否为由编译器自动产生
ACC_ENUM0x4000字段是否为enum
Ⅱ. 描述符索引

描述符的作用是用来描述字段的数据类型、方法的参数列表(包括数量、类型以及顺序)和返回值。根据描述符规则,基本数据类型(byte,char,double,float,int,long,short,boolean)及代表无返回值的void类型都用一个大写字符来表示,而对象则用字符L加对象的全限定名来表示,如下所示:

标志符含义
B基本数据类型byte
C基本数据类型char
D基本数据类型double
F基本数据类型float
I基本数据类型int
J基本数据类型long
S基本数据类型short
Z基本数据类型boolean
V代表void类型
L对象类型,比如:Ljava/lang/Object;
[数组类型,代表一维数组。比如:`double[][][] is [[[D
Ⅲ. 属性表集合

一个字段还可能拥有一些属性,用于存储更多的额外信息。比如初始化值、一些注释信息等。属性个数存放在attribute_count中,属性具体内容存放在attributes数组中。

// 以常量属性为例,结构为:
ConstantValue_attribute{
	u2 attribute_name_index;
	u4 attribute_length;
    u2 constantvalue_index;
}

说明:对于常量属性而言,attribute_length值恒为2。

2.8 方法表集合

methods:指向常量池索引集合,它完整描述了每个方法的签名。

  • 在字节码文件中,每一个method_info项都对应着一个类或者接口中的方法信息。比如方法的访问修饰符(public、private或protected),方法的返回值类型以及方法的参数信息等。
  • 如果这个方法不是抽象的或者不是native的,那么字节码中会体现出来。
  • 一方面,methods表只描述当前类或接口中声明的方法,不包括从父类或父接口继承的方法。另一方面,methods表有可能会出现由编译器自动添加的方法,最典型的便是编译器产生的方法信息(比如:类(接口)初始化方法<clinit>()和实例初始化方法<init>())。

使用注意事项:

在Java语言中,要重载(Overload)一个方法,除了要与原方法具有相同的简单名称之外,还要求必须拥有一个与原方法不同的特征签名,特征签名就是一个方法中各个参数在常量池中的字段符号引用的集合,也就是因为返回值不会包含在特征签名之中,因此Java语言里无法仅仅依靠返回值的不同来对一个已有方法进行重载。但在Class文件格式中,特征签名的范围更大一些,只要描述符不是完全一致的两个方法就可以共存。也就是说,如果两个方法有相同的名称和特征签名,但返回值不同,那么也是可以合法共存于同一个class文件中。

也就是说,尽管Java语法规范并不允许在一个类或者接口中声明多个方法签名相同的方法,但是和Java语法规范相反,字节码文件中却恰恰允许存放多个方法签名相同的方法,唯一的条件就是这些方法之间的返回值不能相同。

2.8.1. 方法计数器

methods_count(方法计数器)

methods_count的值表示当前class文件methods表的成员个数。使用两个字节来表示。

methods表中每个成员都是一个method_info结构。

2.8.2. 方法表

methods[](方法表)

methods表中的每个成员都必须是一个method_info结构,用于表示当前类或接口中某个方法的完整描述。如果某个method_info结构的access_flags项既没有设置ACC_NATIVE标志也没有设置ACC_ABSTRACT标志,那么该结构中也应包含实现这个方法所用的Java虚拟机指令。

method_info结构可以表示类和接口中定义的所有方法,包括实例方法、类方法、实例初始化方法和类或接口初始化方法

方法表的结构实际跟字段表是一样的,方法表结构如下:

标志名称标志值含义数量
u2access_flags访问标志1
u2name_index方法名索引1
u2descriptor_index描述符索引1
u2attributes_count属性计数器1
attribute_infoattributes属性集合attributes_count

方法表访问标志

跟字段表一样,方法表也有访问标志,而且他们的标志有部分相同,部分则不同,方法表的具体访问标志如下:

标志名称标志值含义
ACC_PUBLIC0x0001public,方法可以从包外访问
ACC_PRIVATE0x0002private,方法只能本类访问
ACC_PROTECTED0x0004protected,方法在自身和子类可以访问
ACC_STATIC0x0008static,静态方法

2.9 属性表集合

方法表集合之后的属性表集合,指的是class文件所携带的辅助信息,比如该class文件的源文件的名称。以及任何带有RetentionPolicy.CLASS 或者RetentionPolicy.RUNTIME的注解。这类信息通常被用于Java虚拟机的验证和运行,以及Java程序的调试,一般无须深入了解

此外,字段表、方法表都可以有自己的属性表。用于描述某些场景专有的信息。

属性表集合的限制没有那么严格,不再要求各个属性表具有严格的顺序,并且只要不与已有的属性名重复,任何人实现的编译器都可以向属性表中写入自己定义的属性信息,但Java虚拟机运行时会忽略掉它不认识的属性。

2.9.1. 属性计数器

attributes_count(属性计数器)

attributes_count的值表示当前class文件属性表的成员个数。属性表中每一项都是一个attribute_info结构。

2.9.2. 属性表

attributes[](属性表)

属性表的每个项的值必须是attribute_info结构。属性表的结构比较灵活,各种不同的属性只要满足以下结构即可。

属性的通用格式

类型名称数量含义
u2attribute_name_index1属性名索引
u4attribute_length1属性长度
u1infoattribute_length属性表

属性类型

属性表实际上可以有很多类型,上面看到的Code属性只是其中一种,Java8里面定义了23种属性。下面这些是虚拟机中预定义的属性:

属性名称使用位置含义
Code方法表Java代码编译成的字节码指令
ConstantValue字段表final关键字定义的常量池
Deprecated类,方法,字段表被声明为deprecated的方法和字段
Exceptions方法表方法抛出的异常
EnclosingMethod类文件仅当一个类为局部类或者匿名类时才能拥有这个属性,这个属性用于标识这个类所在的外围方法
InnerClass类文件内部类列表
LineNumberTableCode属性Java源码的行号与字节码指令的对应关系
LocalVariableTableCode属性方法的局部变量描述
StackMapTableCode属性JDK1.6中新增的属性,供新的类型检查检验器和处理目标方法的局部变量和操作数有所需要的类是否匹配
Signature类,方法表,字段表用于支持泛型情况下的方法签名
SourceFile类文件记录源文件名称
SourceDebugExtension类文件用于存储额外的调试信息
Synthetic类,方法表,字段表标志方法或字段为编译器自动生成的
LocalVariableTypeTable是哟很难过特征签名代替描述符,是为了引入泛型语法之后能描述泛型参数化类型而添加
RuntimeVisibleAnnotations类,方法表,字段表为动态注解提供支持
RuntimeInvisibleAnnotations类,方法表,字段表用于指明哪些注解是运行时不可见的
RuntimeVisibleParameterAnnotation方法表作用与RuntimeVisibleAnnotations属性类似,只不过作用对象或方法
RuntimeInvisibleParameterAnnotation方法表作用与RuntimeInvisibleAnnotations属性类似,只不过作用对象或方法
AnnotationDefault方法表用于记录注解类元素的默认值
BootstrapMethods类文件用于保存invokeddynamic指令引用的引导方法限定符

或者(查看官网)

image-20210421235232911

部分属性详解

① ConstantValue属性

ConstantValue属性表示一个常量字段的值。位于field_info结构的属性表中。

ConstantValue_attribute{
	u2 attribute_name_index;
	u4 attribute_length;
	u2 constantvalue_index;//字段值在常量池中的索引,常量池在该索引处的项给出该属性表示的常量值。(例如,值是1ong型的,在常量池中便是CONSTANT_Long)
}

② Deprecated 属性

Deprecated 属性是在JDK1.1为了支持注释中的关键词@deprecated而引入的。

Deprecated_attribute{
	u2 attribute_name_index;
	u4 attribute_length;
}

③ Code属性

Code属性就是存放方法体里面的代码。但是,并非所有方法表都有Code属性。像接口或者抽象方法,他们没有具体的方法体,因此也就不会有Code属性了。Code属性表的结构,如下图:

类型名称数量含义
u2attribute_name_index1属性名索引
u4attribute_length1属性长度
u2max_stack1操作数栈深度的最大值
u2max_locals1局部变量表所需的存续空间
u4code_length1字节码指令的长度
u1codecode_lenth存储字节码指令
u2exception_table_length1异常表长度
exception_infoexception_tableexception_length异常表
u2attributes_count1属性集合计数器
attribute_infoattributesattributes_count属性集合

可以看到:Code属性表的前两项跟属性表是一致的,即Code属性表遵循属性表的结构,后面那些则是他自定义的结构。

④ InnerClasses 属性

为了方便说明特别定义一个表示类或接口的Class格式为C。如果C的常量池中包含某个CONSTANT_Class_info成员,且这个成员所表示的类或接口不属于任何一个包,那么C的ClassFile结构的属性表中就必须含有对应的InnerClasses属性。InnerClasses属性是在JDK1.1中为了支持内部类和内部接口而引入的,位于ClassFile结构的属性表。

⑤ LineNumberTable属性

LineNumberTable属性是可选变长属性,位于Code结构的属性表。

LineNumberTable属性是用来描述Java源码行号与字节码行号之间的对应关系。这个属性可以用来在调试的时候定位代码执行的行数。

  • start_pc,即字节码行号;1ine_number,即Java源代码行号。

在Code属性的属性表中,LineNumberTable属性可以按照任意顺序出现,此外,多个LineNumberTable属性可以共同表示一个行号在源文件中表示的内容,即LineNumberTable属性不需要与源文件的行一一对应。

// LineNumberTable属性表结构:
LineNumberTable_attribute{
    u2 attribute_name_index;
    u4 attribute_length;
    u2 line_number_table_length;
    {
        u2 start_pc;
        u2 line_number;
    } line_number_table[line_number_table_length];
}

⑥ LocalVariableTable属性

LocalVariableTable是可选变长属性,位于Code属性的属性表中。它被调试器用于确定方法在执行过程中局部变量的信息。在Code属性的属性表中,LocalVariableTable属性可以按照任意顺序出现。Code属性中的每个局部变量最多只能有一个LocalVariableTable属性。

  • start pc + length表示这个变量在字节码中的生命周期起始和结束的偏移位置(this生命周期从头e到结尾10)
  • index就是这个变量在局部变量表中的槽位(槽位可复用)
  • name就是变量名
  • Descriptor表示局部变量类型描述
// LocalVariableTable属性表结构:
LocalVariableTable_attribute{
    u2 attribute_name_index;
    u4 attribute_length;
    u2 local_variable_table_length;
    {
        u2 start_pc;
        u2 length;
        u2 name_index;
        u2 descriptor_index;
        u2 index;
    } local_variable_table[local_variable_table_length];
}

⑦ Signature属性

Signature属性是可选的定长属性,位于ClassFile,field_info或method_info结构的属性表中。在Java语言中,任何类、接口、初始化方法或成员的泛型签名如果包含了类型变量(Type Variables)或参数化类型(Parameterized Types),则Signature属性会为它记录泛型签名信息。

⑧ SourceFile属性

SourceFile属性结构

类型名称数量含义
u2attribute_name_index1属性名索引
u4attribute_length1属性长度
u2sourcefile index1源码文件素引

可以看到,其长度总是固定的8个字节。

⑨ 其他属性

Java虚拟机中预定义的属性有20多个,这里就不一一介绍了,通过上面几个属性的介绍,只要领会其精髓,其他属性的解读也是易如反掌。

3. 使用 javap 指令解析 Class 文件

自己分析类文件结构太麻烦了!Oracle 提供了 javap 工具。

当然这些信息中,有些信息(如本地变量表、指令和代码行偏移量映射表、常量池中方法的参数名称等等)需要在使用 javac 编译成 Class 文件时,指定参数才能输出,比如,你直接 javac xx.java,就不会再生成对应的局部变量表等信息,如果你使用 javac -g xx.java 就可以生成所有相关信息了。如果你使用的是 Eclipse,则默认情况下,Eclipse 在编译时会帮你生成局部变量表、指令和代码行盘一辆映射表等信息

通过反编译生成的汇编代码,我们可以深入的了解 Java 代码的工作机制。比如我们看到的 i++,这行代码实际运行时是先获取变量 i 的值,然后将这个值加 1,最后再将加 1 后的值赋值给变量 i。

解析字节码的作用

通过反编译生成的字节码文件,我们可以深入的了解 Java 代码的工作机制。但是,自己分析类文件结构太麻烦了,除了使用第三方的 jclasslib 工具之外,Oracle 官方也提供了工具:javap。

javap 是 JDK 自带的反解析工具。它的作用就是根据 Class 字节码文件,反解析出当前类对应的 Code 区(字节码指令)、局部变量表、异常表和代码行偏移量映射表、常量池等信息。

通过局部变量表,我们可以查看局部变量的作用域范围、所在槽位等信息,甚至可以看到槽位复用等信息。

javac -g 操作

解析字节码文件得到的信息中,有些信息(如局部变量表、指令和代码行偏移量映射表、常量池中方法的参数名称等等)需要在使用 javac 编译成 Class 文件时,指定参数才能输出。

比如,你直接 javac xx.java,就不会在生成对应的局部变量表等信息,如果你使用 javac -g xx.java 就可以生成所有相关信息了。如果你使用的 Eclipse 或 IDEA,则默认情况下,Eclipse、IDEA 在编译时会帮你生成局部变量表、指令和代码行偏移量映射表等信息。

javap 的用法

javap 的用法格式:javap

其中,classes 就是你要反编译的 Class 文件。

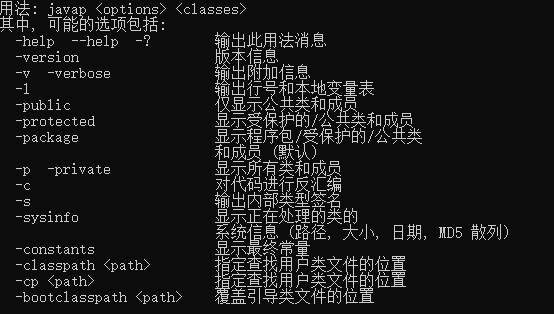

在命令行中直接输入 javap 或 javap -help 可以看到 javap 的 options 有如下选项:

image-20201020121336503

一般常用的是 -v -l -c 三个选项:

  • javap -l 会输出行号和本地变量表信息

  • javap -c 会对当前 Class 字节码进行反编译生成汇编代码

  • javap -v classxx 除了包含 -c 内容外,还会输出行号、局部变量表信息、常量池等信息

总结

  1. 通过 javap 命令可以查看一个 Java 类反汇编得到的 Class 文件版本号、常量池、访问标识、变量表、指令代码行号表等信息。不显式类索引、父类索引、接口索引集合、()、() 等结构。
  2. 通过对前面的例子代码反汇编文件的简单分析,可以发现,一个方法的执行通常会涉及下面几块内存的操作:
    1. Java 栈中:局部变量表、操作数栈
    2. Java 堆: 通过对象的地址引用去操作
    3. 常量池
    4. 其他如帧数据区、方法区的剩余部分等情况,测试中没有显示出来,这里说明一下
    5. 平常,我们比较关注的是 Java 类中每个方法的反汇编中的指令操作过程,这些指令都是顺序执行的,可以参考官方文档查看每个指令含义。
评论 1
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
