【CAD电子PCB外壳作图常用配置与常用命令】

1.画图前的设置

1.1.下侧光标限制设置

​
F8 - 正交限制光标：强制延伸方向为两轴正交方向(也就是直观上的两轴90°垂直)

F10 - 按指定角度限制光标(极轴追踪)：限制直线延伸角度

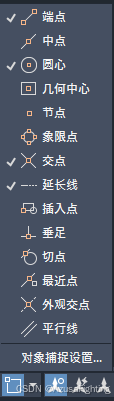

F3 - 将光标捕捉到二位参照点(对象捕捉)：

建议：搭配镜像翻转对称需要用到中点，建议交点和正交限制光标搭配使用，利于作垂线的范围扩大。

1.2.捕捉间距(画线栅格最小单位)设置

对象捕捉设置 - > 草图设置 ->捕捉和栅格 -> 捕捉间距

​

2.二维命令

2.1.常用作图命令

命令	全称	快捷键指令
直线	LINE	L
多段线	PLINE	PL
平行线	MLINE	ML
圆	CIRCLE	C
圆弧	ARC	ARC
矩形	RECTANG	REC

子命令	快捷键指令
临时对象追踪点	TT
多对象追踪点	TK

2.2.变换命令

命令	全称	快捷键指令
移动	MOVE	M
旋转	ROTATE	RO
平行线	MLINE	ML
复制	COPY	CO
镜像	MIRROR	MI
缩放	SCALE	SC
拉伸	STRETCH	S
圆角	FILLET	F
矩形阵列	ARRAYRECT	AR [Space] R
环形阵列	ARRAYPOLAR	AR [Space] PO
修剪	TRIM	TR

[Space]：空格键

3.三维命令

3.1.二维面拉伸与三维集合

命令	全称	快捷键指令
按住并拖住	PRESSPULL	PRES [Space]
并集	UNION	UNI
差集	SUBTRACT	SU
交集	INTERSECT	IN

3.2.扫掠

命令	全称	快捷键指令
扫掠	SWEEP	SW [Space]

变换类似二维，使用默认坐标所以暂时无坐标配置。
