Stduino小白练习第七弹--楼道声控灯& 声音传感器

2020/01/09 星期四 作者：Astilbe
问题：怎么制作楼道里的声控灯呢？
本小结我们将应用声音传感器。

声音传感器在日常生活中非常常见，例如楼道里的声控开关：传感器感应到脚步声，从而点亮楼道里的灯，一旦人离开后，又熄灭。

声音传感器的作用相当于一个话筒（麦克风）。它用来接收声波，显示声音的振动图象，但不能对噪声的强度进行测量。

该传感器内置一个对声音敏感的电容式驻极体话筒。声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。
这一电压随后被转化成0-5V的电压，经过A/D转换被采集器接受，并传送给计算机。

一般而言，用于声音检测，模块有2个输出：
1、AIN，模拟量输出，实时输出麦克风的电压信号
2、DIN，当声音强度到达某个阀值时，输出高低电平信号

因此，我们将AIN接模拟信号引脚A3，DIN接数字信号引脚D8，同时利用板载LED（13号脚）实现一个简单的声控灯。
简单来说，我们需要实现以下功能：
传感器接受声音信息，并把它转换为信号给单片机（在这里为了更好的看到收集到的数据，我们将信息通过串口传给PC）
当传感器接收到信号，超过阈值时会输出高电平,单片机获取后点亮13号引脚的LED灯。

实现代码如下：

int num;
void setup() {
  // put your setup code here, to run once:
    Serial.begin(9600);
    pinMode(A3,INPUT_AIN);//初始化A3，接受声音的模拟信号
    pinMode(8,INPUT);//初始化D8引脚，接受阈值高低电平
    pinMode(13,OUTPUT);//初始化13号引脚，控制LED
}

void loop() {
  // put your main code here, to run repeatedly:
    if(digitalRead(8)){//当接收到高电平时
        digitalWrite(13,LOW);//LED灯亮
        delay(1000);             //延迟效果
        }else{
            digitalWrite(13,HIGH); //否则灯灭
           delay(100);
            };
    num=analogRead(A3); //接收传来的模拟信号，并传给PC
    Serial.println(num);
}

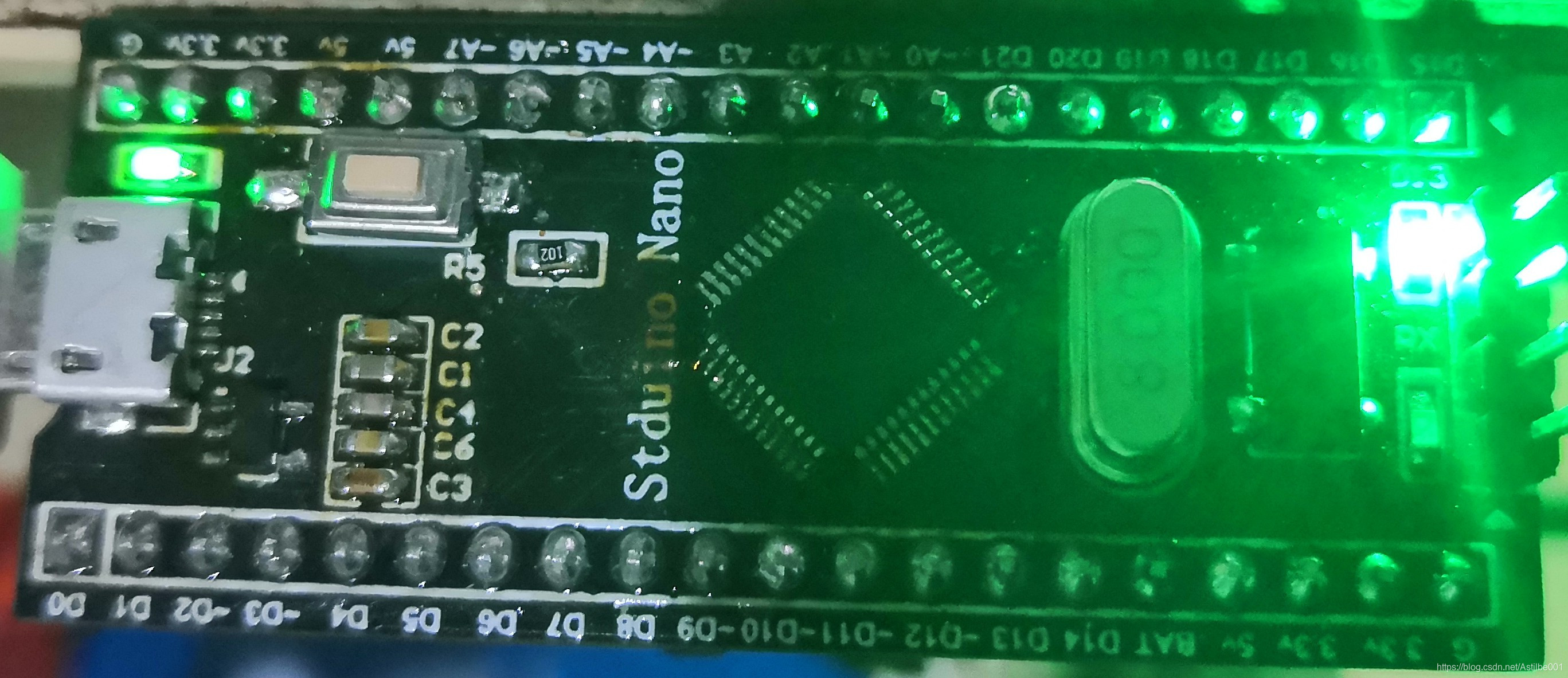

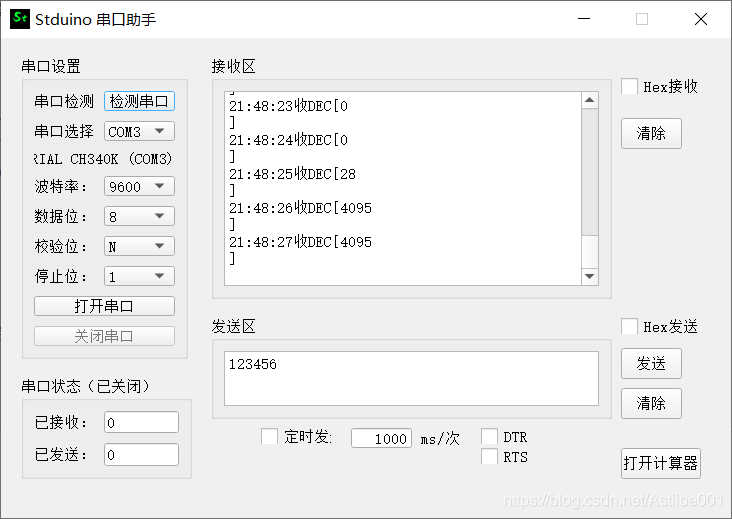

当没有较大的响动时：

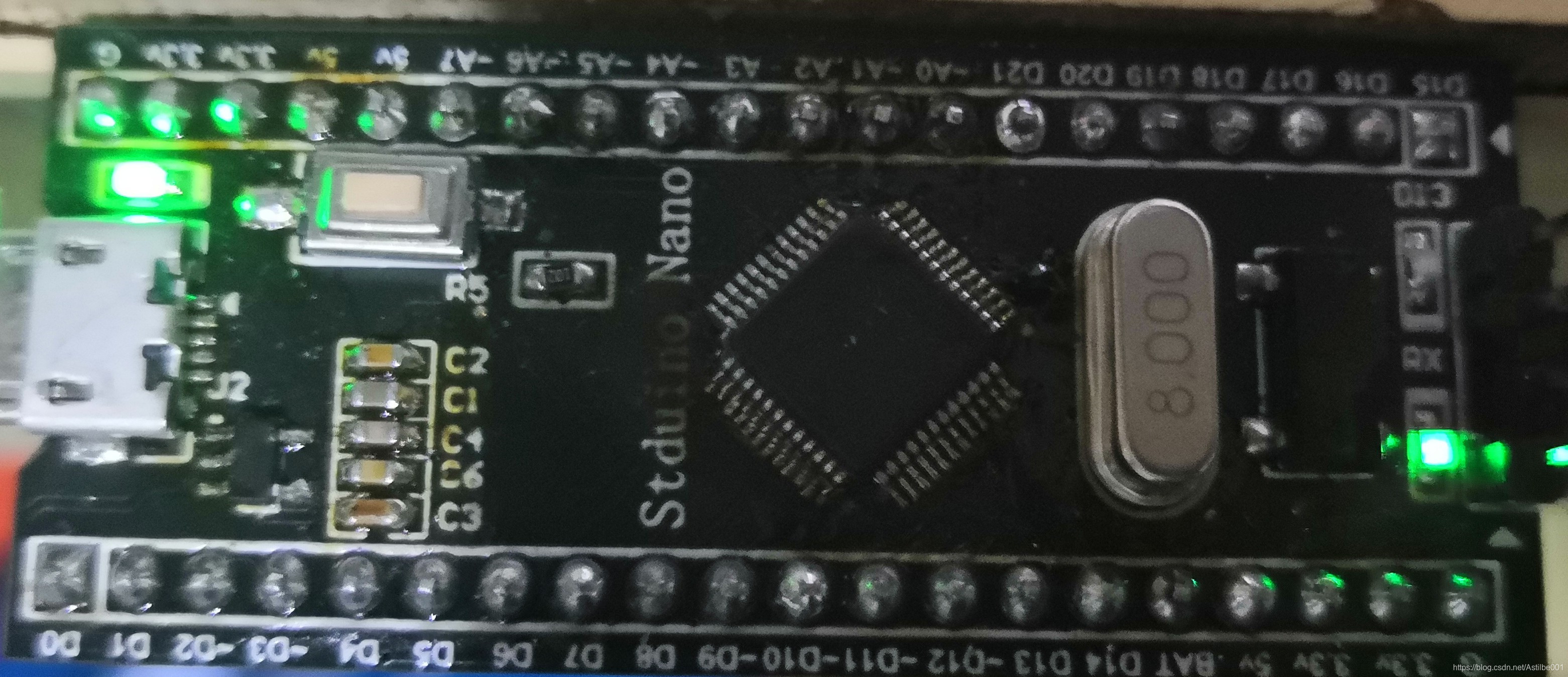

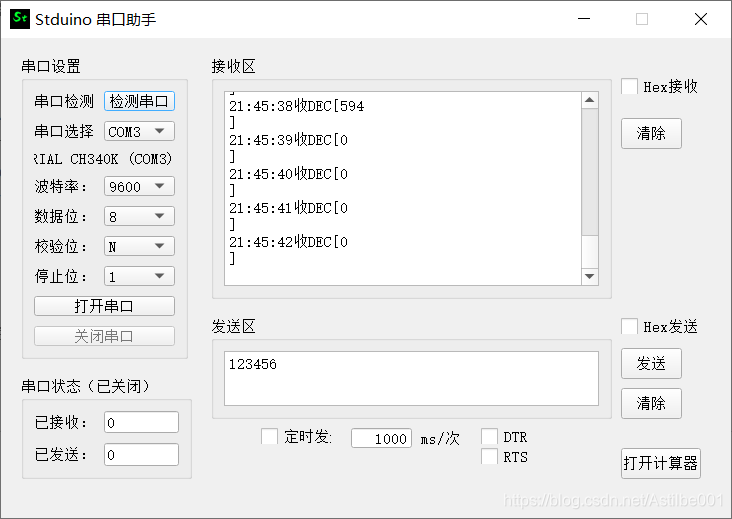

当监测到较大响动时
