不同vlan互通的交换机配置实验


本文将通过三个实验来演示不同vlan间互通的配置

实验一：单台交换机上实现不同vlan互通

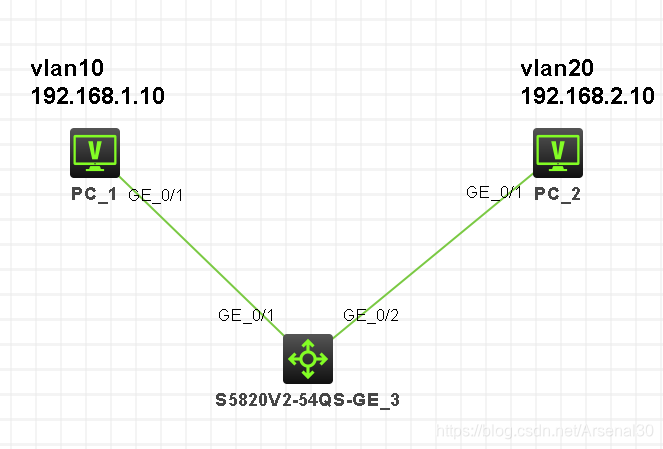

拓扑图：在这里插入图片描述
如图所示：PC1和PC2属于不同的网段、不同的vlan，在交换机中创建相应vlan后，需要通过int vlan配置vlan接口地址，开启交换机三层功能，该接口地址作为主机的网关实现互访。

PC1&PC2 IP地址设置：

主机ip地址子网掩码网关
PC1192.168.1.10255.255.255.0192.168.1.1
PC2192.168.2.10255.255.255.0192.168.2.1

交换机配置：

[H3C]vlan 10
[H3C-vlan10]port GigabitEthernet 1/0/1
[H3C-vlan10]int vlan 10
[H3C-Vlan-interface10]ip address 192.168.1.1 24
[H3C-Vlan-interface10]vlan 20
[H3C-vlan20]port GigabitEthernet 1/0/2
[H3C-vlan20]int vlan 20
[H3C-Vlan-interface20]ip address 192.168.2.1 24

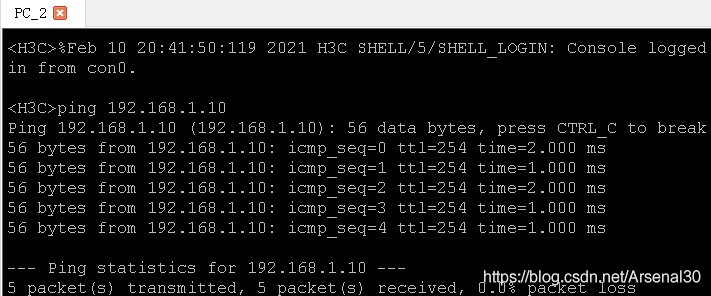

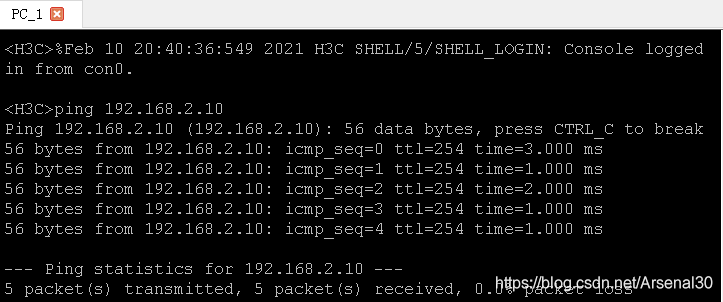

PC1&PC2上测试连通：
在这里插入图片描述
在这里插入图片描述

实验二：两台台交换机上实现不同vlan互通1

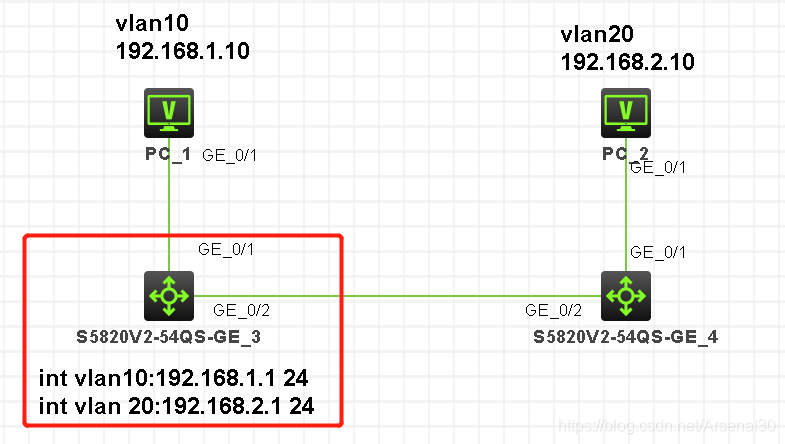

拓扑图：
在这里插入图片描述
如图所示：PC1和PC2属于不同的网段、不同的vlan，PC1接入SW3，PC2接入SW4，将vlan10&vlan20接口地址都配置在SW3中，SW3&SW4互联接口类型为trunk，允许vlan10、20通过。
（注意：右侧交换机SW4必须创建vlan10才能通讯）

左侧交换机SW3配置：

[H3C]vlan 10
[H3C-vlan10]int vlan 10
[H3C-Vlan-interface10]ip address 192.168.1.1 24
[H3C-Vlan-interface10]vlan 20
[H3C-vlan20]int vlan 20
[H3C-Vlan-interface20]ip address 192.168.2.1 24
[H3C-Vlan-interface20]int g1/0/1
[H3C-GigabitEthernet1/0/1]port access vlan 10
[H3C-GigabitEthernet1/0/1]int g1/0/2
[H3C-GigabitEthernet1/0/2]port link-type trunk
[H3C-GigabitEthernet1/0/2]port trunk permit vlan 10 20

右侧交换机SW4配置：

[H3C]vlan 10
[H3C-vlan10]vlan 20
[H3C-vlan20]int g1/0/1
[H3C-GigabitEthernet1/0/1]port access vlan 20
[H3C-GigabitEthernet1/0/1]int g1/0/2
[H3C-GigabitEthernet1/0/2]port link-type trunk
[H3C-GigabitEthernet1/0/2]port trunk permit vlan 10 20

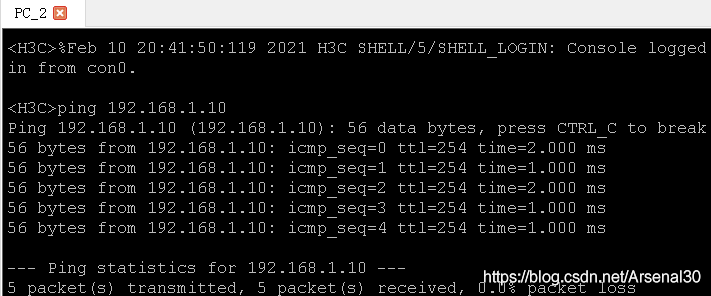

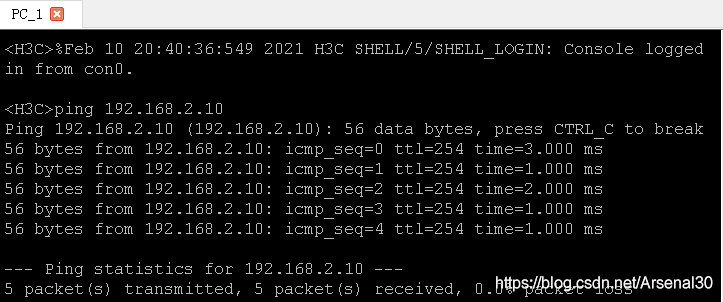

PC1&PC2上测试连通：
在这里插入图片描述
在这里插入图片描述

实验三：两台台交换机上实现不同vlan互通2

拓扑图：
在这里插入图片描述
如图所示：PC1和PC2属于不同的网段、不同的vlan，PC1接入SW3，PC2接入SW4，将vlan10接口地址配置在SW3中，vlan20接口地址配置在SW4中，测试发现不能互通，此时需要创建互联地址（图中vlan30），将两台交换机互联口都加入vlan30。
（注意：左侧交换机SW3不必创建vlan20，右侧交换机SW4不必创建vlan10，但都需要添加静态路由）

左侧交换机SW3配置：

[H3C]vlan 10
[H3C-vlan10]port GigabitEthernet 1/0/1
[H3C-vlan10]int vlan 10
[H3C-Vlan-interface10]ip address 192.168.1.1 24
[H3C-Vlan-interface10]vlan 30
[H3C-vlan30]port GigabitEthernet 1/0/2
[H3C-vlan30]int vlan 30
[H3C-Vlan-interface30]ip address 192.168.3.10 24
[H3C-Vlan-interface30]qu
[H3C]ip route-static 192.168.2.0 24 192.168.3.11  //静态路由

右侧交换机SW4配置：

[H3C]vlan 20
[H3C-vlan10]port GigabitEthernet 1/0/1
[H3C-vlan10]int vlan 20
[H3C-Vlan-interface10]ip address 192.168.2.1 24
[H3C-Vlan-interface10]vlan 30
[H3C-vlan30]port GigabitEthernet 1/0/2
[H3C-vlan30]int vlan 30
[H3C-Vlan-interface30]ip address 192.168.3.11 24
[H3C-Vlan-interface30]qu
[H3C]ip route-static 192.168.1.0 24 192.168.3.10  //静态路由

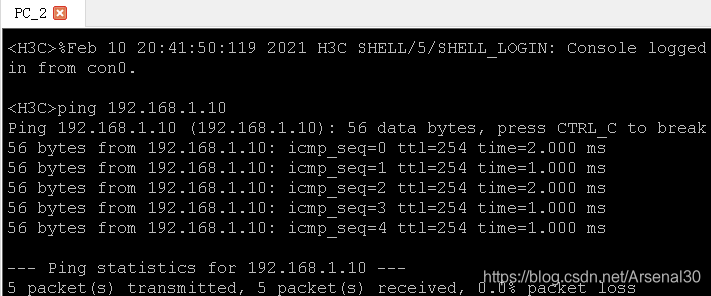

PC1&PC2上测试连通：
在这里插入图片描述
在这里插入图片描述
