本文详细介绍了如何使用Unreal Engine 4.26和UXTools插件开发一个针对HoloLens 2的混合现实象棋应用。教程涵盖了从创建新项目、安装Visual Studio和所需插件，到设置关卡、导入资产、创建蓝图、设置混合现实功能、添加交互性、打包和部署应用的全过程。通过这一系列步骤，读者将能够创建一个具备用户输入、交互性按钮和重置功能的象棋应用，并了解如何将其部署到设备或仿真器。

文章目录

前言

本文取自微软 Hololens 官方开发文档，笔者实践后，将其中过时的步骤和图片进行更新，并在此记录下来，希望能对其他热衷于 Hololens 开发的小伙伴们有所帮助~

入门

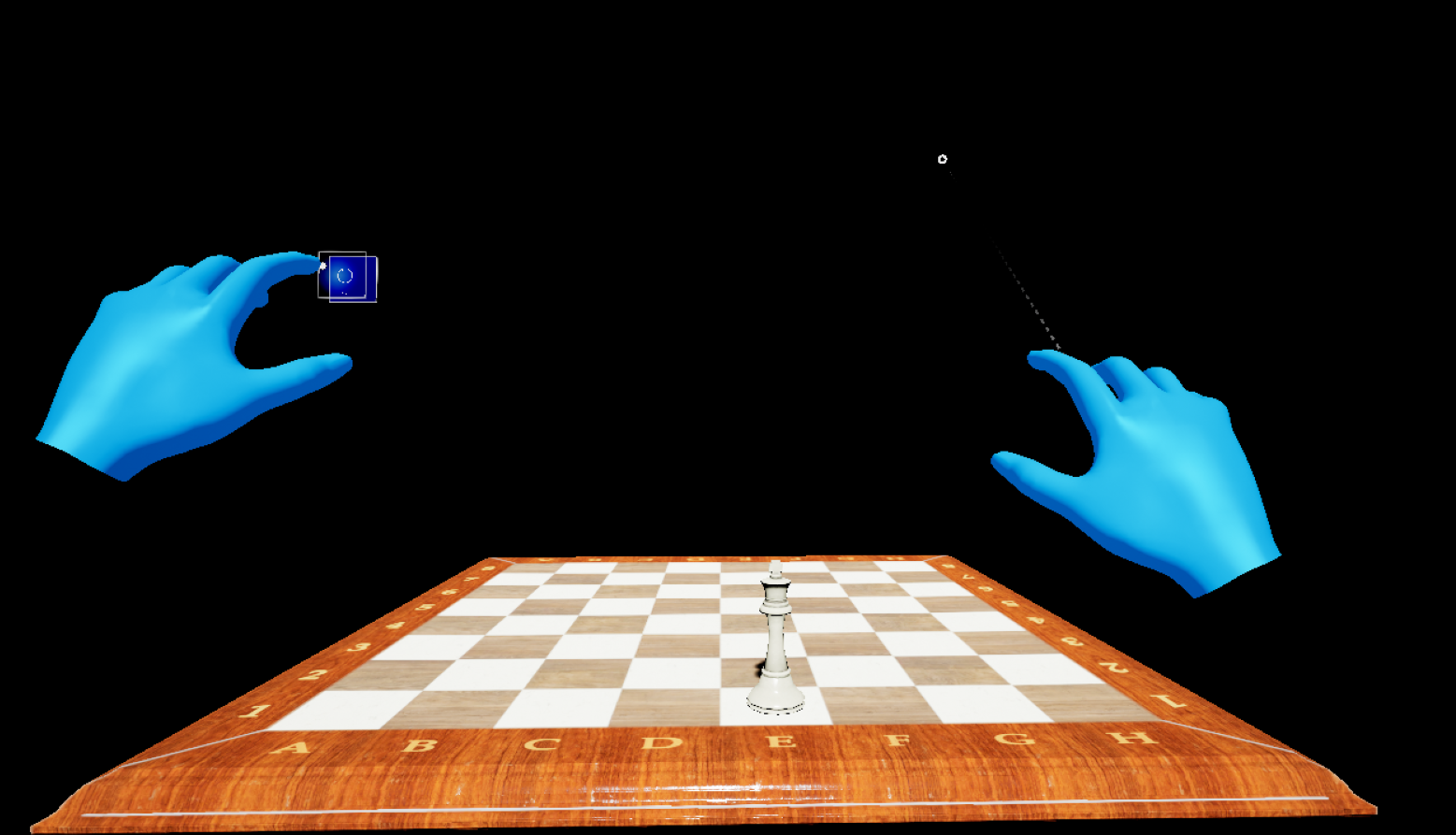

无论你是混合现实新手还是经验丰富的专业人员，都可以使用 HoloLens2 和 Unreal Engine 开始你的体验之旅。本系列教程将为你提供有关如何使用 UX Tools 插件构建交互式象棋应用的分步指南，该插件是 Unreal 混合现实工具包的一部分。该插件将帮助你通过代码、蓝图和示例将常见的 UX 功能添加到项目中。

在本系列文章结束时，你将拥有以下方面的经验：

开始新项目
设置混合现实
使用用户输入
添加按钮
在模拟器或设备上播放

必备知识

在开始之前，请确保已安装以下项：

Windows 10 1809 或更高版本
Windows 10 SDK 10.0.18362.0 或更高版本
Unreal Engine 4.25 或更高版本
针对开发配置的 Microsoft HoloLens 2 设备，或仿真器
具有以下工作负载的 Visual Studio 2019

笔者注：笔者使用的是 Unreal Engine 4.26 版本，对应的后面下载的 UX Tools 插件的版本也和原文有所不同。如果版本不匹配，最后的打包部署步骤就会失败。具体情况后面会详细说明。

安装 Visual Studio 2019

首先，确保使用所有必需的 Visual Studio 包进行设置：

安装最新版本的 Visual Studio 2019
安装以下工作负载：
- 使用 C++ 的桌面开发
- .NET 桌面开发
- 通用 Windows 平台开发
展开“通用 Windows 平台开发”并选择：
- USB 设备连接性
- C++ (v142) 通用 Windows 平台工具
安装以下组件：
- 编译器、生成工具和运行时 > MSVC v142 - VS 2019 C++ ARM64 生成工具（最新版本）

可使用以下图片确认安装

就这么简单！一切准备就绪，现在可以开始象棋项目了。

初始化你的项目

在本章节，你将开始从一个新 Unreal 项目着手，需启用 HoloLens 插件、创建和点亮关卡，以及添加棋子。你可将我们预制的资产用于所有 3D 对象和材质，因此不必担心需自行建模的问题。本章节结束时，你会有一个可用于混合现实的空白画布。

重要：请确保满足入门中的所有先决条件。

目标

为 HoloLens 开发配置 Unreal 项目
导入资产和设置场景
使用蓝图创建 Actor 和脚本级别事件

创建新的 Unreal 项目

首先需要一个待处理的项目。如果你是刚接触的 Unreal 开发人员，则需要从 Epic Launcher 下载支持文件。步骤如下：

转到“编辑器首选项”>“常规”>“源代码”>“源代码编辑器”，然后检查是否已选择 Visual Studio 2019。
转到 Epic Games Launcher 的“库”选项卡，选择“启动”旁的下拉箭头，然后单击“选项”。

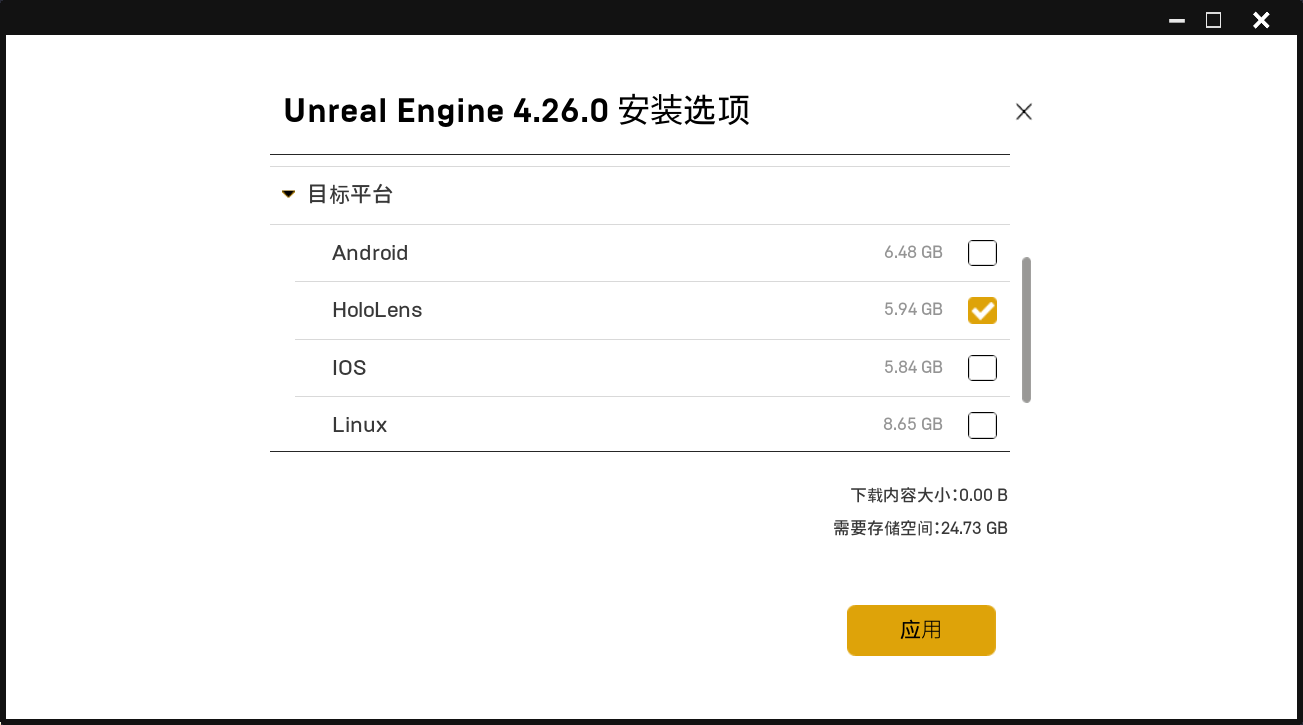

在“目标平台”下，选择“HoloLens 2”，然后单击“应用”。

启动 Unreal Engine

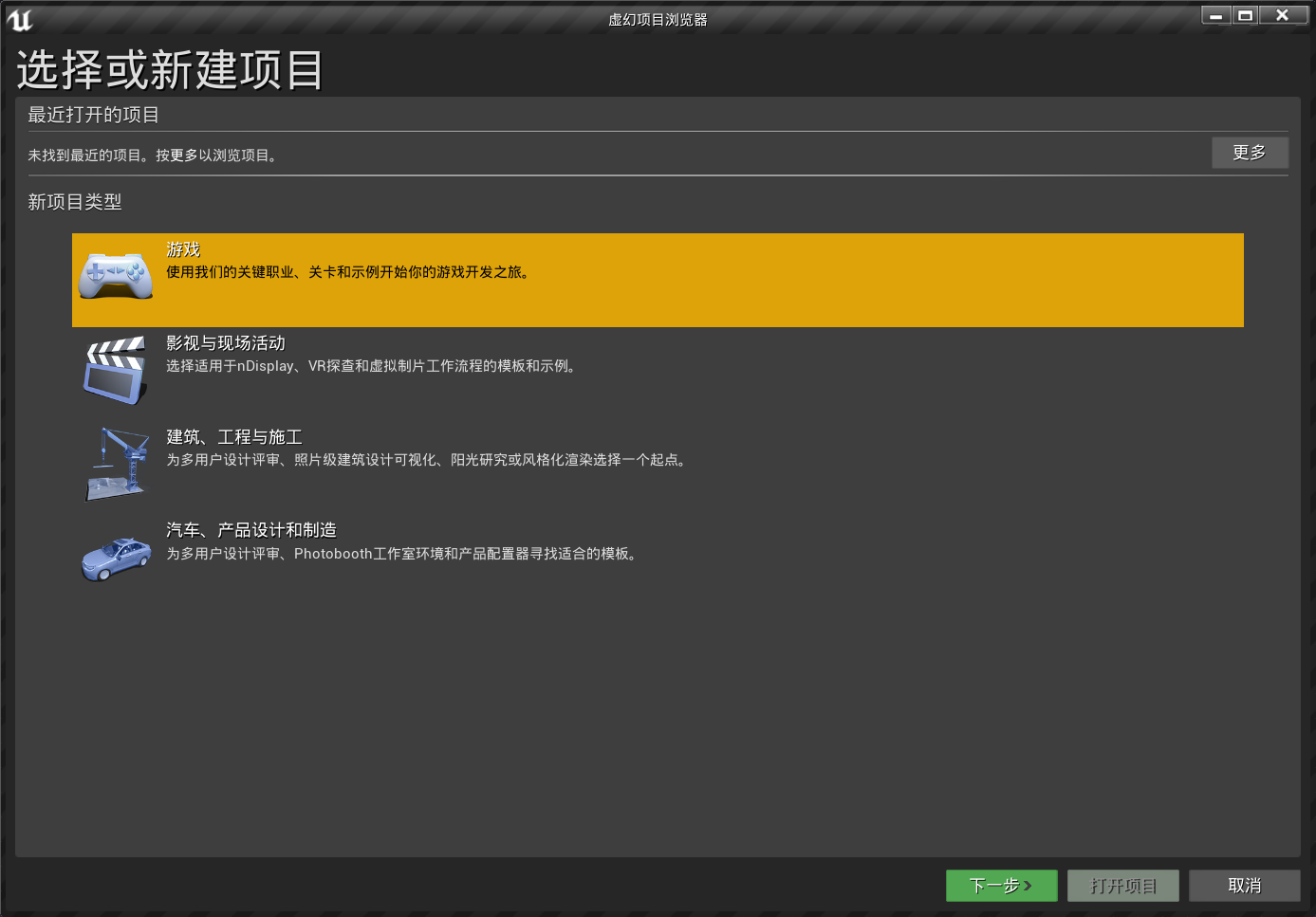

在“新项目类别”中选择“游戏”，然后单击“下一步” 。

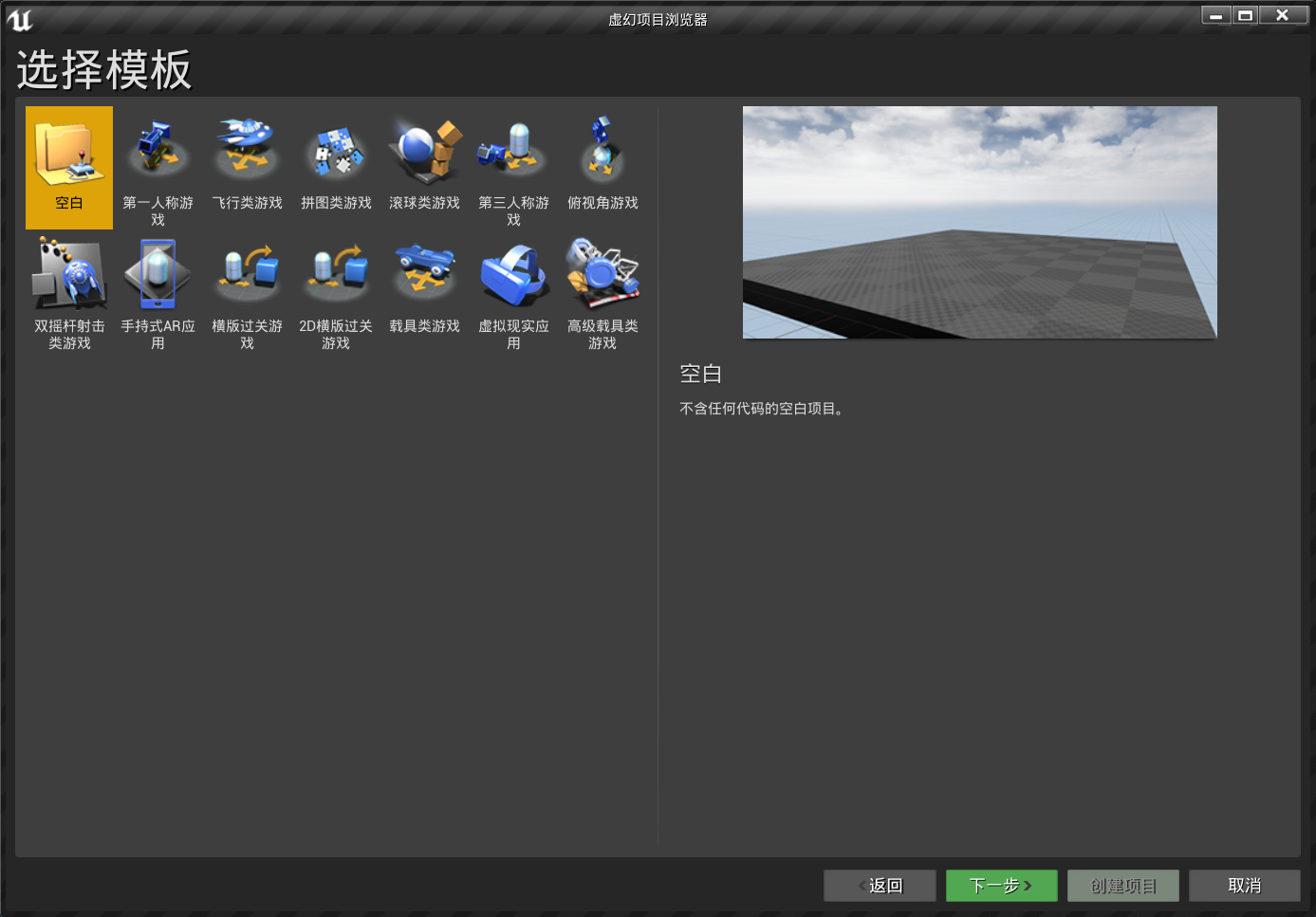

选择“空白”模板，然后单击“下一步” 。

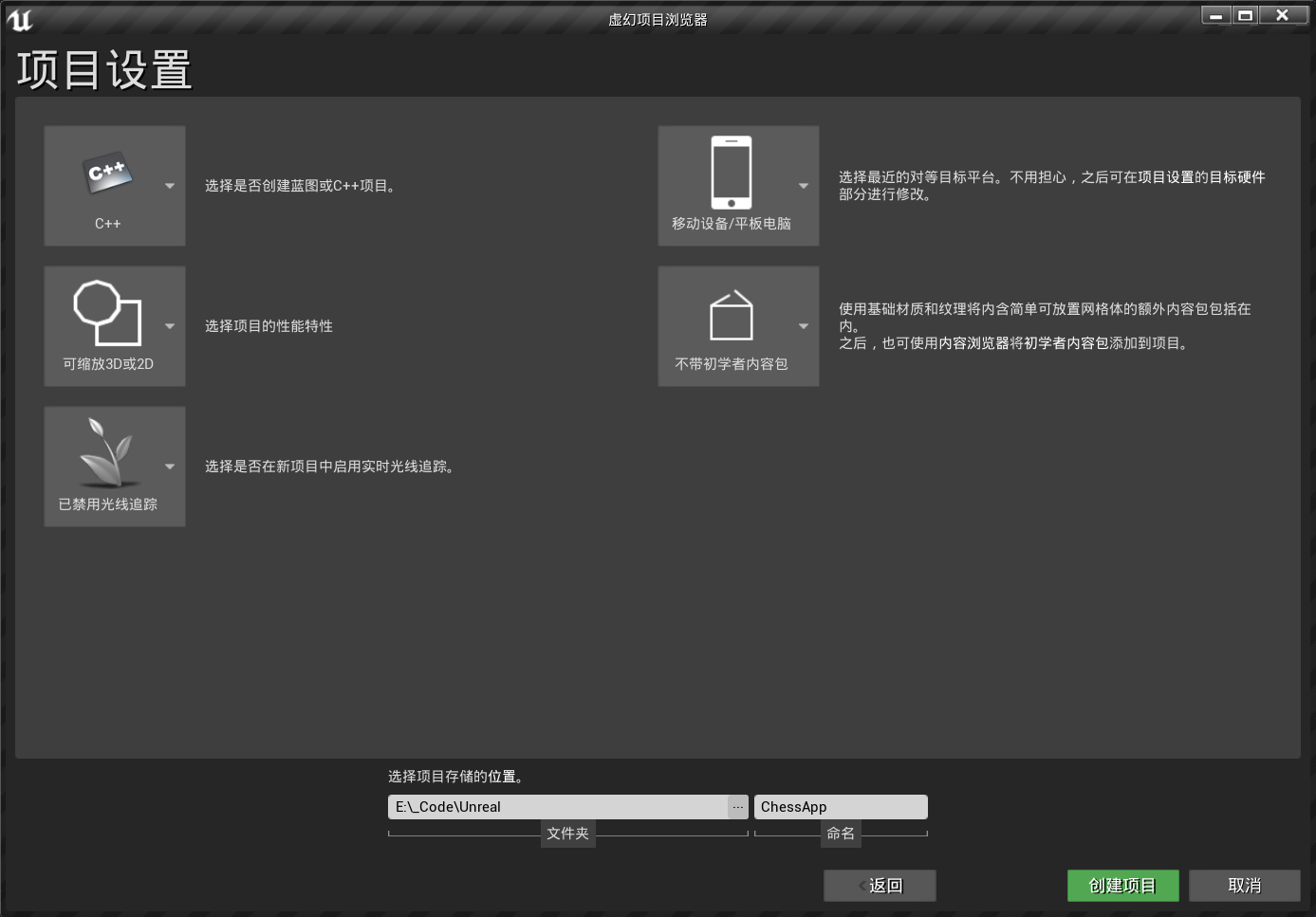

在项目设置中选择“C++”、“可缩放的 3D 或 2D”、“移动/平板电脑”和“非初学者内容”，然后选择保存位置并单击“创建项目” 。

为了生成 UX Tools 插件，必须选择 C++ 项目而不是 Blueprint 项目，你稍后将在第 4 节中对此进行设置

项目应在 Unreal 编辑器中自动打开，这意味着你已准备好进入下一部分。

启用所需插件

你需要启用两个插件，然后才能开始向场景添加对象。

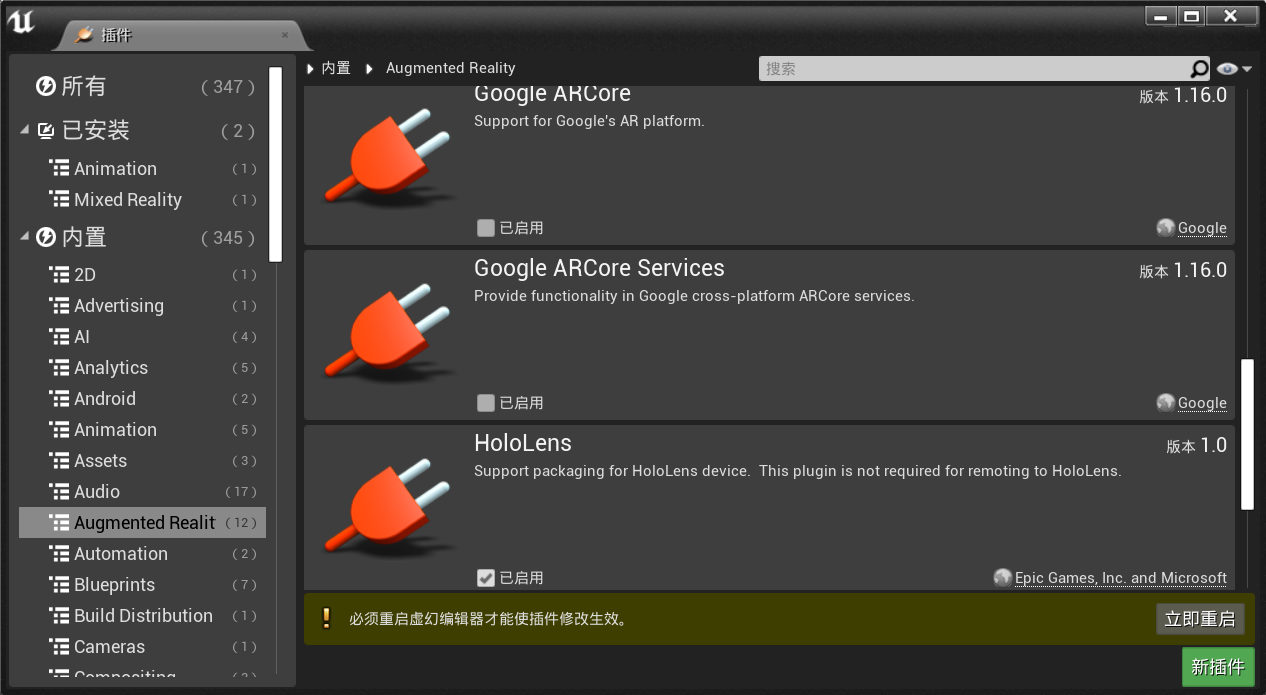

打开“编辑”>“插件”，并从内置选项列表中选择“增强现实”。
- 向下滚动到“HoloLens”并选中“已启用”。

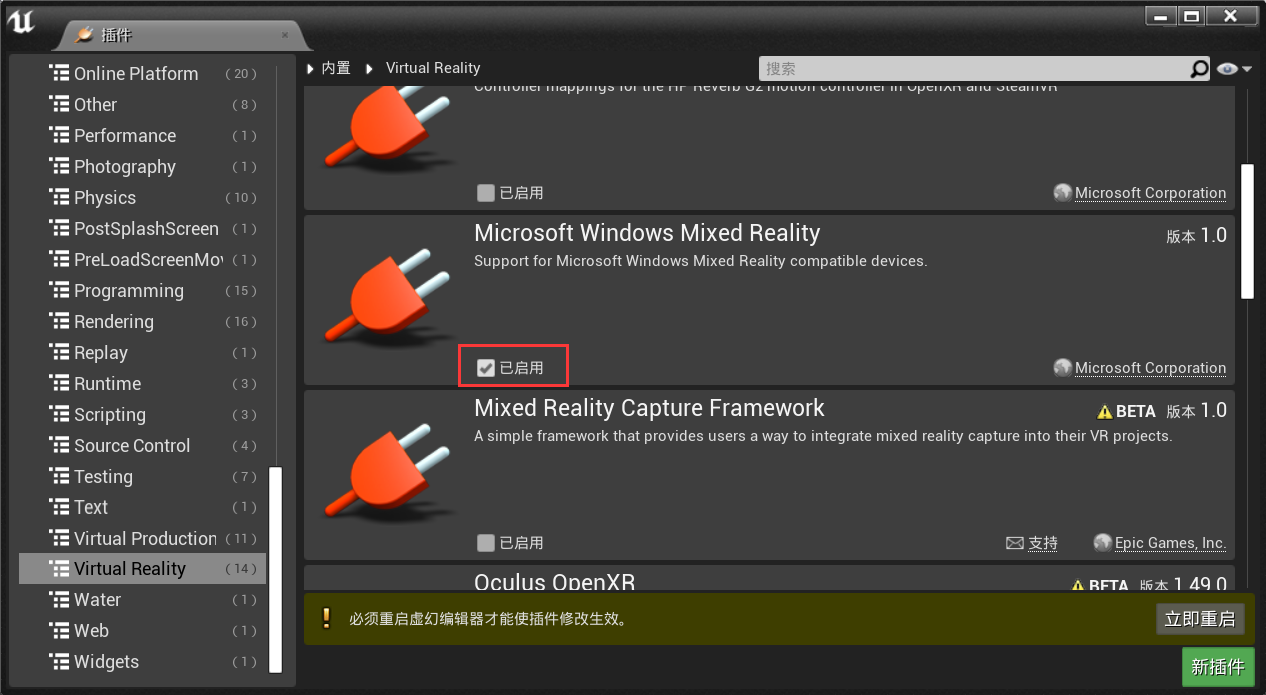

从内置选项列表中选择“虚拟现实”。
- 向下滚动到“Microsoft Windows Mixed Reality”，选择“已启用”，然后重启编辑器。

这两个插件都是 HoloLens 2 开发所必需的。

创建关卡

下一个任务是创建具有可供参考和缩放的起点和立方体的玩家设置。

选择“文件”>“新建关卡”>“空关卡”。视口中的默认场景现在应为空。

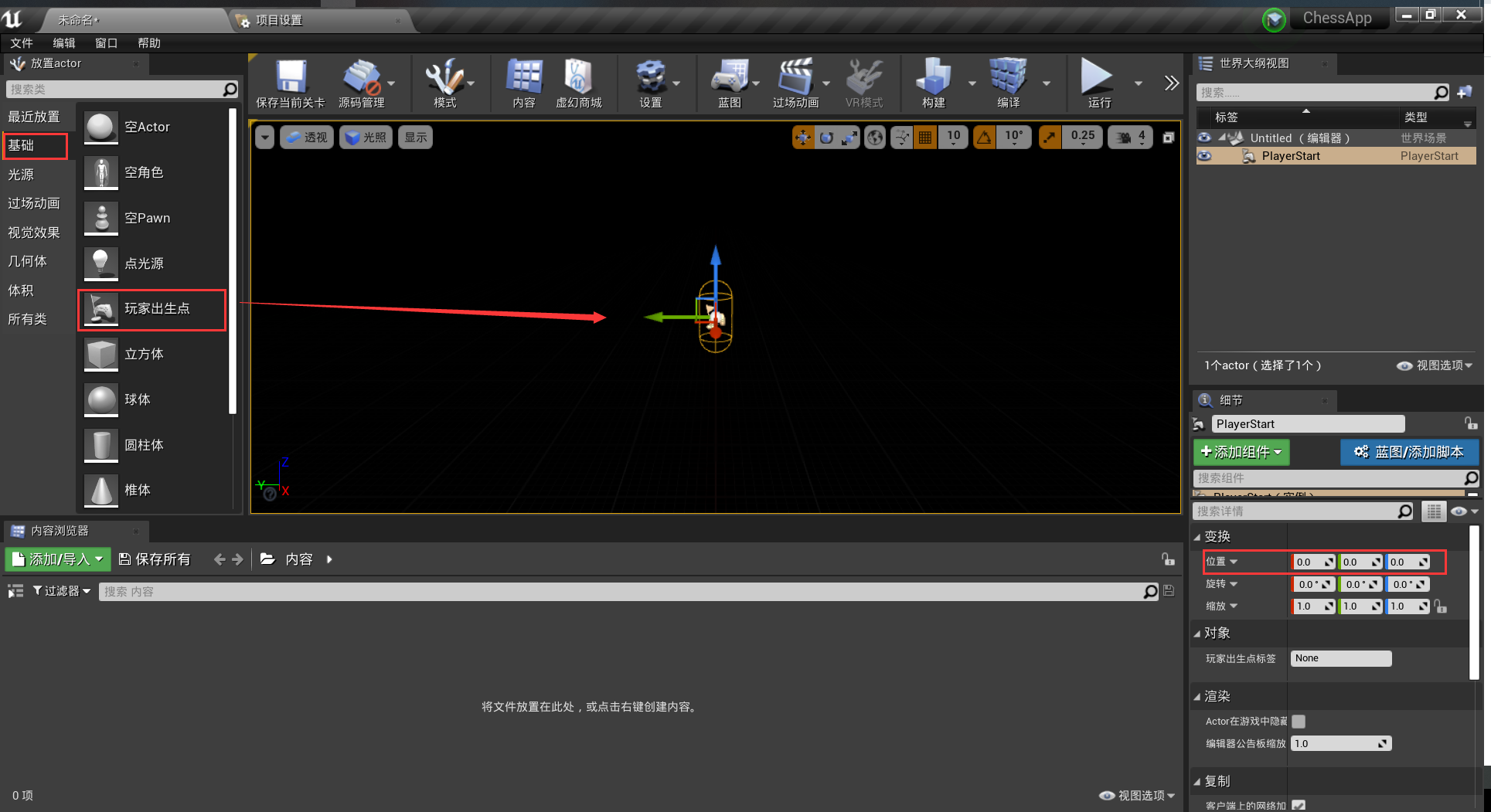

从“模式”选项卡中选择“基础”，并将“玩家出生点”拖到场景中。
- 在“详细信息”选项卡中，将“位置”设置为“X = 0”、“Y = 0”和“Z = 0”，以便在应用启动时将用户设置到场景的中心。
将“立方体”从“基本”选项卡拖到场景中。
- 将“位置”设置为“X = 50”、“Y = 0”和“Z = 0” 。在启动时将立方体放在距离玩家 50 厘米的位置。
- 将“比例”更改为“X = 0.2”、“Y = 0.2”和“Z = 0.2”以缩小立方体。

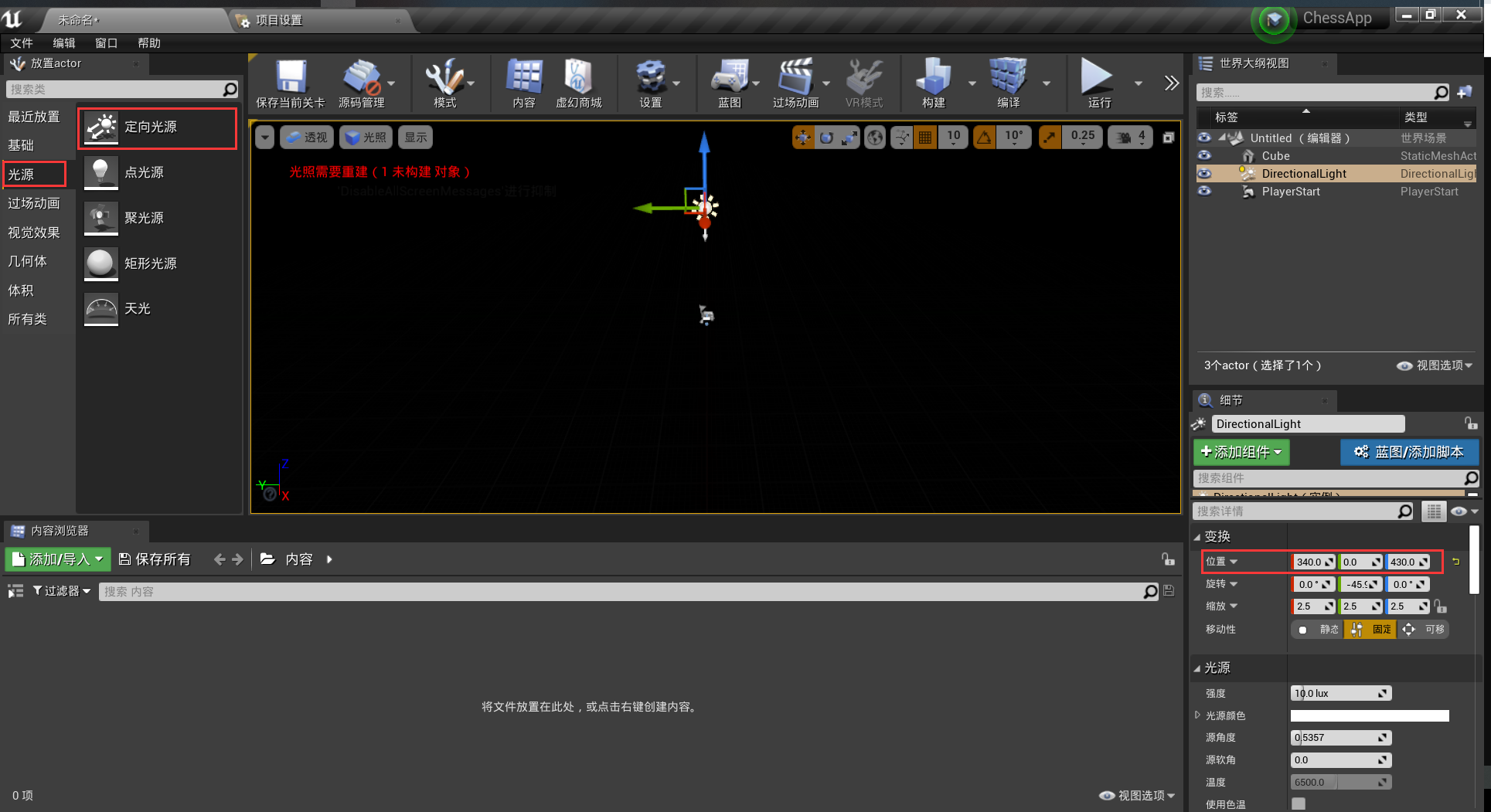

切换到“模式”面板上的“光源”选项卡，然后将“定向光源”拖到场景中。将光源置于“玩家出生点”上方，以便可以看到该光源。
转到“文件”>“保存当前关卡”，将关卡命名为“main”，然后选择“保存”。

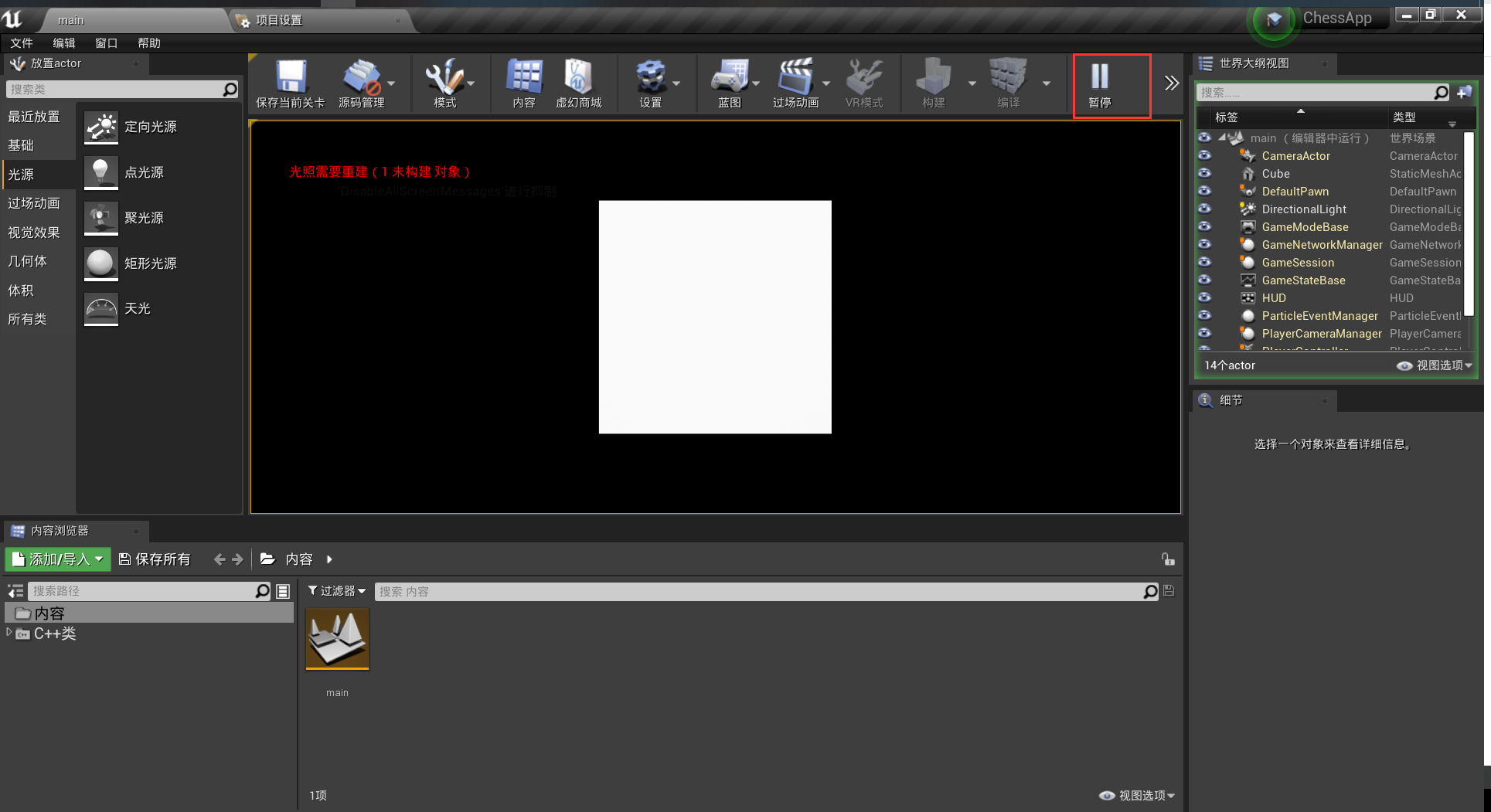

设置场景后，按工具栏中的“开始”，以查看正在运行的立方体！完成工作后，按 Esc 停止应用程序。

设置场景后，便可以开始在棋盘和棋子中进行添加以构成应用程序环境。

导入资产

场景目前看起来非常空，但通过将现成的资产导入到项目中，将解决此问题。

使用 7-zip 下载并解压缩 GitHub 资产文件夹。

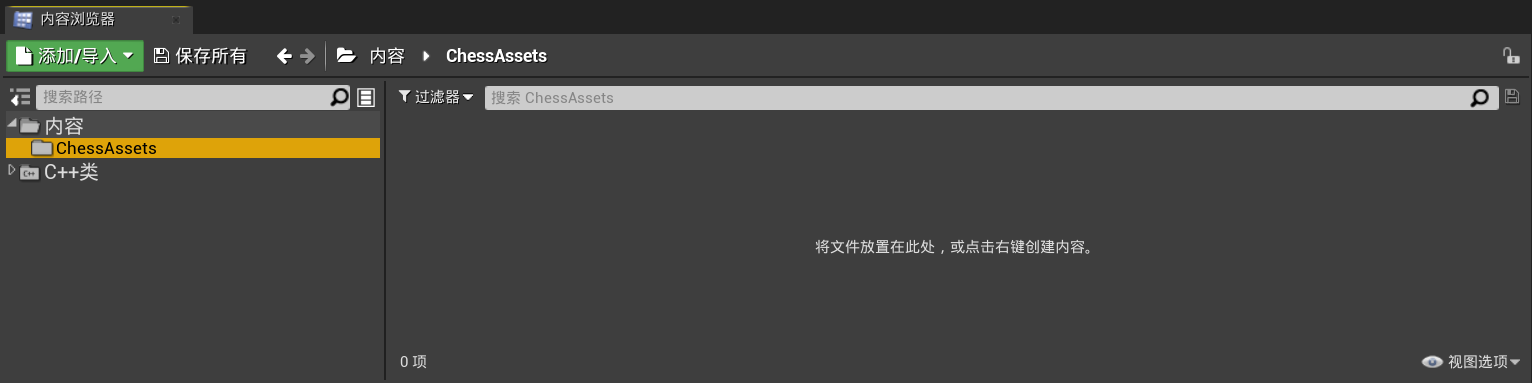

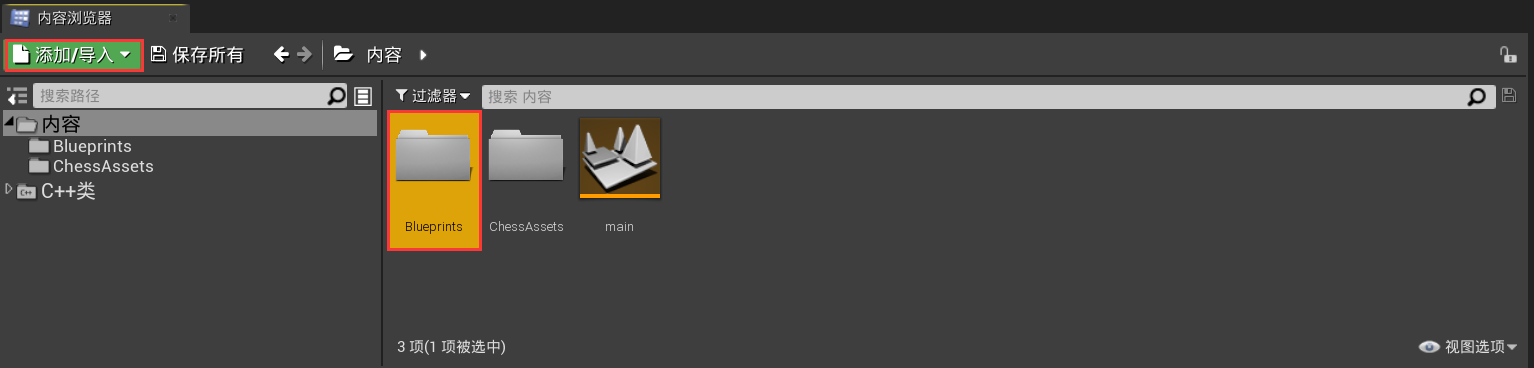

从“内容浏览器”中选择“新增”>“新建文件夹”，然后将其命名为“ChessAssets”。
- 双击新文件夹，这是导入 3D 资产的位置。
从“内容浏览器”中选择“导入”，选择解压缩的资产文件夹中的所有项目，然后单击“打开”。
- 资产包括棋盘和棋子的 3D 对象网格（采用 FBX 格式）和用于材质的纹理映射（采用 TGA 格式）。

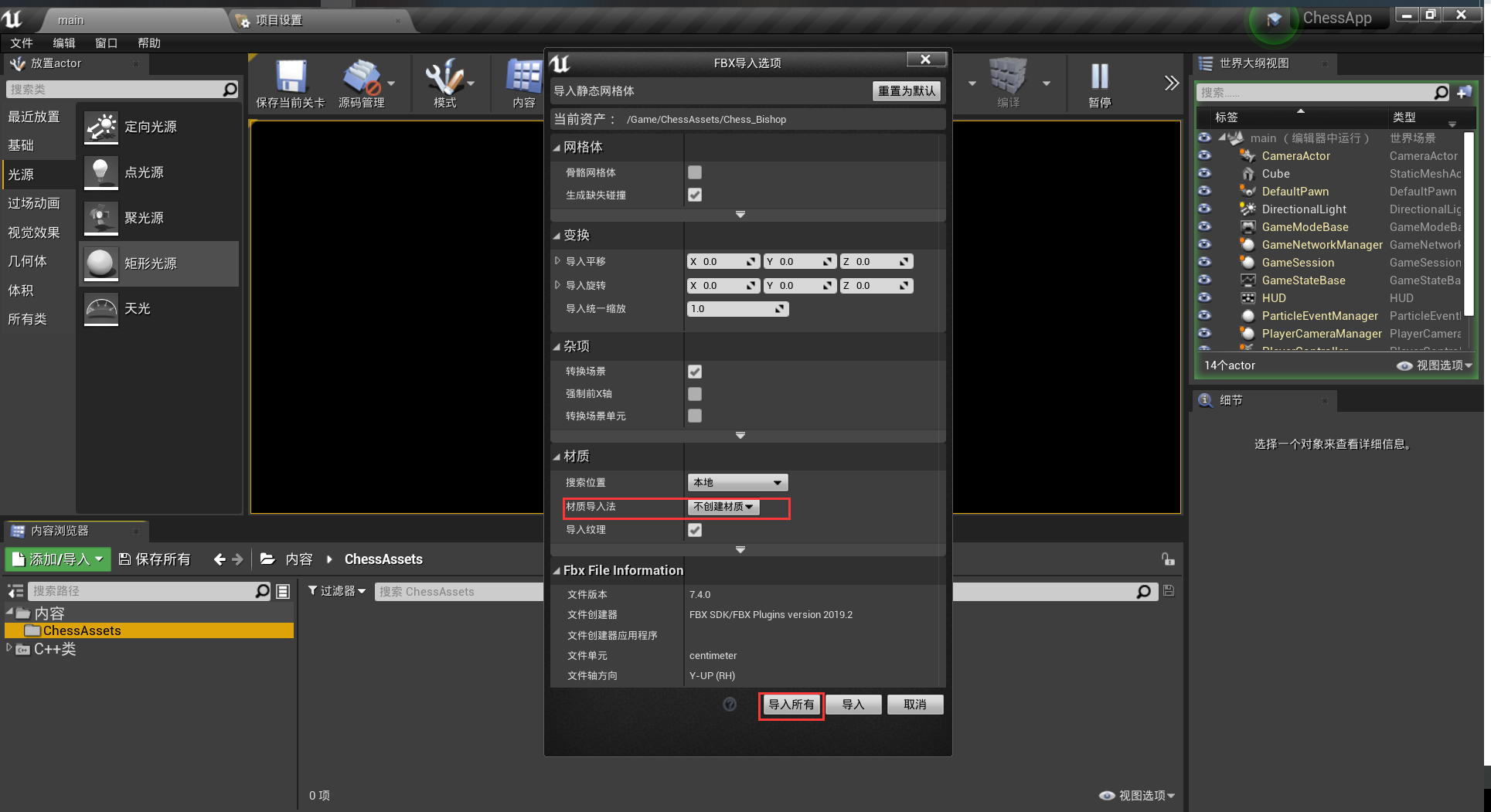

弹出“FBX 导入选项”窗口后，展开“材质”部分，并将“材质导入方法”更改为“不创建材质” 。
- 选择“全部导入”。
