引言
EventBridge 作为构建 EDA 架构的基础设施，通过一些核心概念和特性提供了灵活丰富的事件收集、处理和路由的能力。对于不少用户来说，通过控制台里的便捷的引导来使用 EventBridge 应该是最快的上手方式。此外，也有很多用户面临着大量的云产品的管理，使用控制台管理每一个资源的方式变成了沉重的手工操作负担。
为了解决这个问题，现在已经能够通过 OpenAPI、terraform 等方式将 EventBridge 的能力方便快捷的带给用户。本文将重点介绍 EventBridge 和 IaC 的重点概念和特性，然后演示如何应用 IaC 理念自动化部署 EventBridge 来使用这些概念和特性。
EventBridge 概述
事件驱动架构

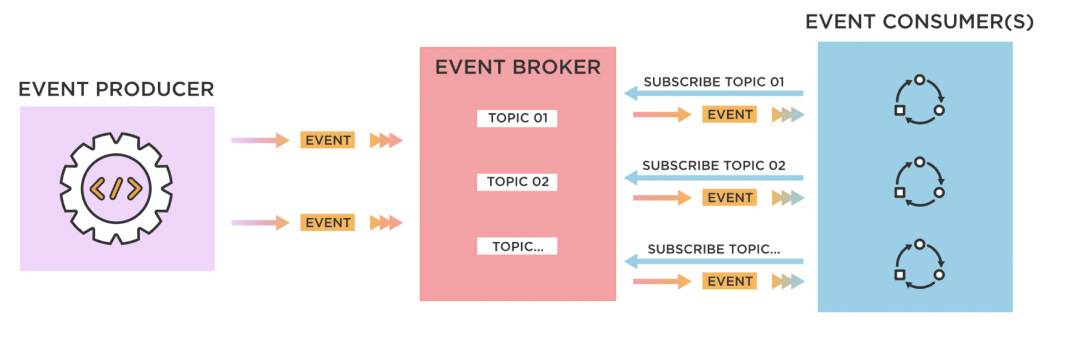

事件驱动架构是一种松耦合、分布式的驱动架构，收集到某应用产生的事件后实时对事件采取必要的处理，紧接着路由至下游系统，无需等待系统响应。使用事件总线 EventBridge 可以构建各种简单或复杂的事件驱动架构，以标准化的 CloudEvents 1.0 协议连接云产品和应用、应用和应用等。
事件驱动架构体系架构具备以下三个能力：
- **事件收集：**负责收集各种应用发生的事件，如新建订单，退换货订单等其他状态变更；
- **事件处理：**对事件进行脱敏处理，并对事件进行初步的过滤和筛选；
- **事件路由：**分析事件内容并将事件路由分发至下游产品。
事件驱动架构具有以下优势：
- **降低耦合：**降低事件生产者和订阅者的耦合性。事件生产者只需关注事件的发生，无需关注事件如何处理以及被分发给哪些订阅者；任何一个环节出现故障，都不会影响其他业务正常运行；
- **异步执行：**事件驱动架构适用于异步场景，即便是需求高峰期，收集各种来源的事件后保留在事件总线中，然后逐步分发传递事件，不会造成系统拥塞或资源过剩的情况；
- **可扩展性：**事件驱动架构中路由和过滤能力支持划分服务，便于扩展和路由分发；
- **敏捷性：**事件驱动架构支持与各种阿里云产品和应用集成，支持事件路由至任何系统服务，提供各种敏捷高效的部署方案。
使用 EventBridge 构建 EDA 架构

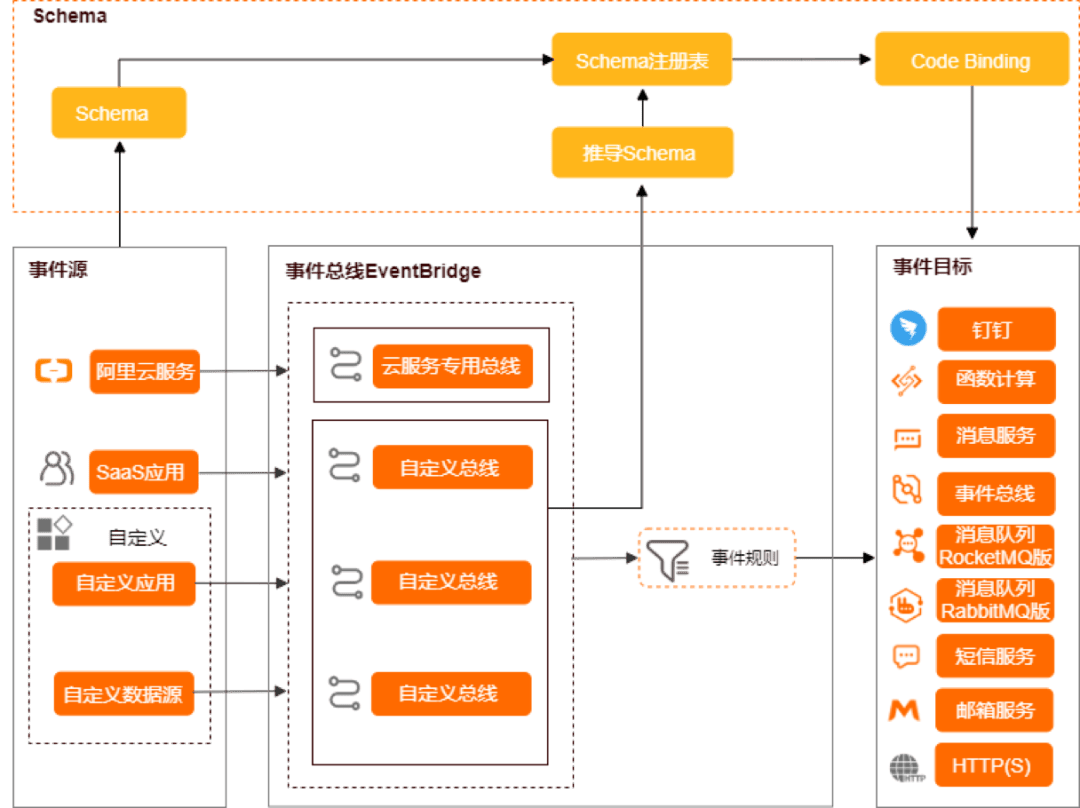

事件总线 EventBridge 是阿里云提供的一款无服务器事件总线服务。EventBridge 提供的几个核心概念，可以满足构建 EDA 架构的需要。
事件总线 EventBridge 支持以下事件源：
- 阿里云官方事件源
- 自定义事件源
事件总线 EventBridge 的事件总线包括以下类型：
- **云服务专用事件总线：**一个无需创建且不可修改的内置事件总线，用于接收您的阿里云官方事件源的事件；阿里云官方事件源的事件只能发布到云服务专用总线；
- **自定义事件总线：**需要您自行创建并管理的事件总线，用于接收自定义应用或存量消息数据的事件；自定义应用或存量消息数据的事件只能发布到自定义总线。
在 EventBridge 中，一个事件规则包含以下内容：
- **事件模式：**用于过滤事件并将事件路由到事件目标；
- **事件目标：**包括事件的转换和处理，负责消费事件。
EventBridge 提供了简洁的事件模式匹配语法，同时具备灵活的事件转换能力，后面将会通过演示来展示一些具体的例子。
此外，EventBridge 还提供了一些增强能力，这些能力使得 EDA 架构中流经的事件更加透明，具备了开箱即用的观测和分析能力：
- **事件追踪：**可以查看发布到事件总线 EventBridge 的事件内容和处理轨迹；

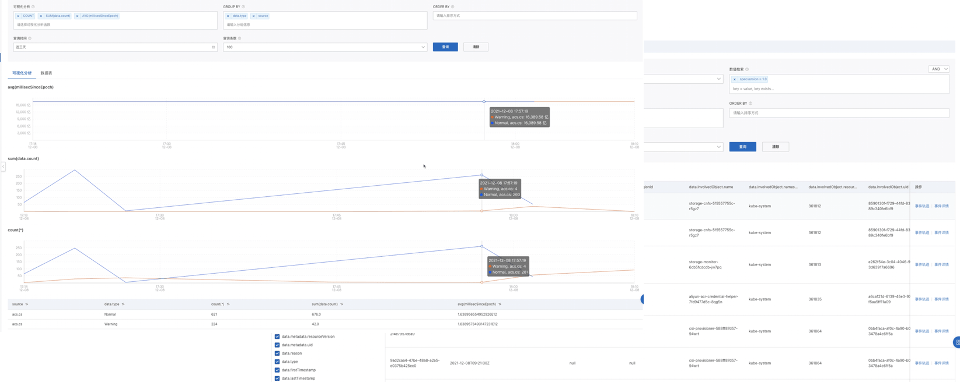

- **事件分析：**对发布到事件总线的各种事件进行查询分析处理和可视化图表展示，以便发现事件内在价值。
IaC 简介
在介绍完事件总线 EventBridge 的相关基础内容后，接下来一起了解下 IaC。在 DevOps 的实践中，IaC 是非常重要的部分，通过将基础设施代码化，版本化，便可以轻松的借助版本控制工具来提供 single source of truth、协调多人合作的变更、实施严格的 review、借助一些 CI/CD pipeline 工具（甚至 GitOps）来自动触发部署。软件系统的开发者仅付出很小的努力去描述需求，就可以在几分钟后得到所需的虚拟机、网络等云上的服务，极大的缩短了部署时间，同时还能够保证多个环境的配置一致性，通过减少人为操作也降低了引入错误的概率。
IaC的代码实践中一般有两种方式，命令式和声明式。
-
**命令式：**顾名思义，需要明确发出每一个动作的指令，描述的是 How，比如“创建一台 xx 规格的 ECS”。代码需要对每一步动作的顺序仔细编排，处理各种可能的错误，尤其要注意处理好每次变更对已经存在的资源的影响，否则稍有不慎就可能造成服务中断。举例来说，作为开发者可以通过自己熟悉的编程语言调用阿里云的 OpenAPI 来管理资源，因为这些 API 是类似 Create、Describe、Delete 等操作，这就是一种命令式的 IaC 实践。
-
**声明式：**意味着开发者仅描述自己的需求终态是什么样子，即描述 What，比如“一台 xx 规格的 ECS”。熟悉 Kubernetes 的同学应该对这个概念很熟悉了。IaC 工具可以通过描述资源之间的依赖关系自动编排顺序，如果有已经存在的资源，则比对期望的状态和实际状态的差异，并根据差异做出更新；如果不存在，需要进行创建。可以看出，声明式对开发者非常友好，极大的降低了开发者的心智负担。
IaC 带来的优势：
- **降低成本：**有效管理资源，并减少为此投入的人力；
- **提升效率：**加快资源交付和软件部署的速度；
- 风险控制：
- 减少错误；
- 提高基础架构一致性；
- 消除配置偏移
terraform 作为 IaC 领域的佼佼者，提供了强大的自动化管理基础设施的能力。生态丰富，很多云厂商都提供了官方插件，阿里云的大多数产品（包括 EventBridge）都对 terraform 做了很全面的支持，使得跨多云部署基础设施变得极其简单。既然是 IaC，terraform 提供了自己的语言 HCL（hashicorp configuration language），HCL 具有类似 json 的简洁的语法，通过声明式的资源描述，可以让开发者快速上手。
动手实践
准备工作
-
安装 terraform cli 工具，可以参见 https://www.terraform.io/cli 的内容。
-
创建一个 tf 文件 terraform.tf，内容如下（需要替换<>内的值）
provider “alicloud” {
access_key = “”
secret_key = “”
region = “”
}
案例1：通过钉钉监控云上资源变化
假设一个用户使用了很多云上的资源作为生产环境，需要感知线上资源的变更操作，一个可行的方案是利用 EventBridge 将来自于 ActionTrail 的审计事件投递到用户的钉钉。
首先根据钉钉官方文档创建一个机器人，记下 webhook url 和加签的秘钥，接下来会用到。
创建一个 tf 文件 1_actiontrail2dingding.tf，内容如下（需要替换<>内的值）
# 案例1：通过钉钉监控云上资源变化
# 目标：
# - 熟悉部署使用EventBridge的default总线
# - 熟悉EventBridge的事件模式匹配
# - 熟悉EventBridge的事件转换配置
# 声明一个default总线上的规则
resource "alicloud_event_bridge_rule" "audit_notify" {
# default总线默认存在，所以这里可以直接使用
event_bus_name = "default"
rule_name = "audit_notify"
description = "demo"
# 通过后缀匹配的方式过滤来自所有云产品事件源的ActionTrail:ApiCall事件
# 其他更多模式匹配的介绍可以查阅文档：https://help.aliyun.com/document_detail/181432.html
filter_pattern = jsonencode(
{
"type" : [
{
"suffix" : ":ActionTrail:ApiCall"
}
]
}
)
targets {
target_id = "test-target"
endpoint = "<your dingtalk bot webhook url>"
# type的取值可以查阅文档：https://registry.terraform.io/providers/aliyun/alicloud/latest/docs/resources/event_bridge_rule#type
type = "acs.dingtalk"
# 每个事件目标都有一组对应的param_list，具体可以查阅文档：https://help.aliyun.com/document_detail/185887.html
# 每一个param的form关系到事件转换的配置，可以查阅文档：https://help.aliyun.com/document_detail/181429.html
param_list {
resource_key = "URL"
form = "CONSTANT"
value = "<your dingtalk bot webhook url>"
}
param_list {
resource_key = "SecretKey"
form = "CONSTANT"
value = "<your dingtalk bot secret key>"
}
# 这里展示了TEMPLATE类型的事件转换描述
# value是使用jsonpath引用事件内容的字典，template则是模板内容，EventBridge最终会根据这两者结合事件本身渲染出这个参数的值
param_list {
resource_key = "Body"
form = "TEMPLATE"
value = jsonencode(
{
"source": "$.source",
"type": "$.type"
"region": "$.data.acsRegion",
"accountId" : "$.data.userIdentity.accountId",
"eventName" : "$.data.eventName",
}
)
template = jsonencode(
{
"msgtype" : "text",
"text" : {
"content": "来自 {source} 的 {type} 审计事件：{accountId} 在 {region} 执行了 {eventName} 操作"
}
}
)
}
}
}
在命令行窗口依次执行命令：
- 初始化 terraform init
- 预览变更 terraform plan

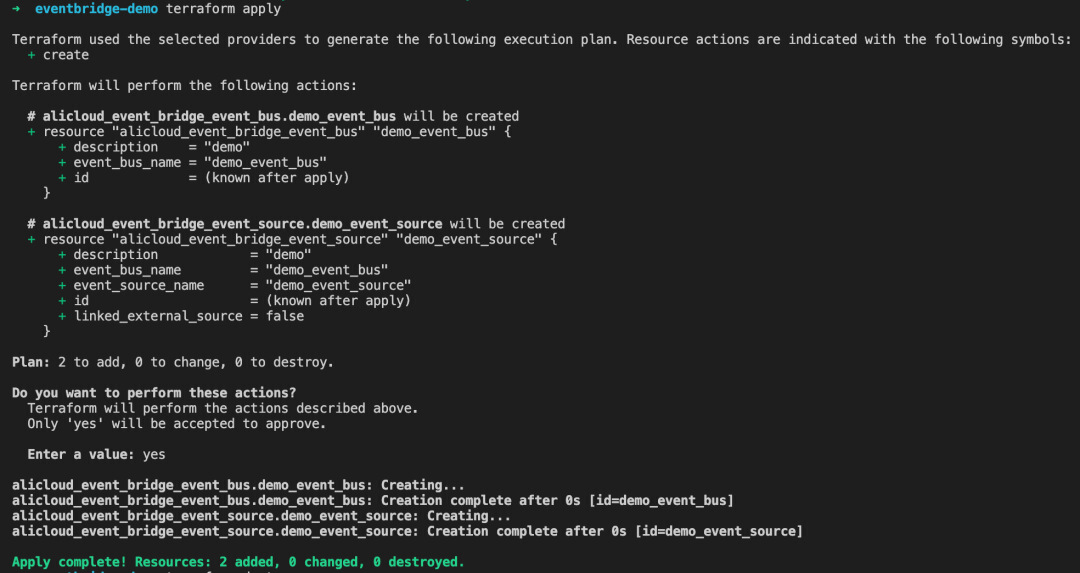

- 应用变更 terraform apply

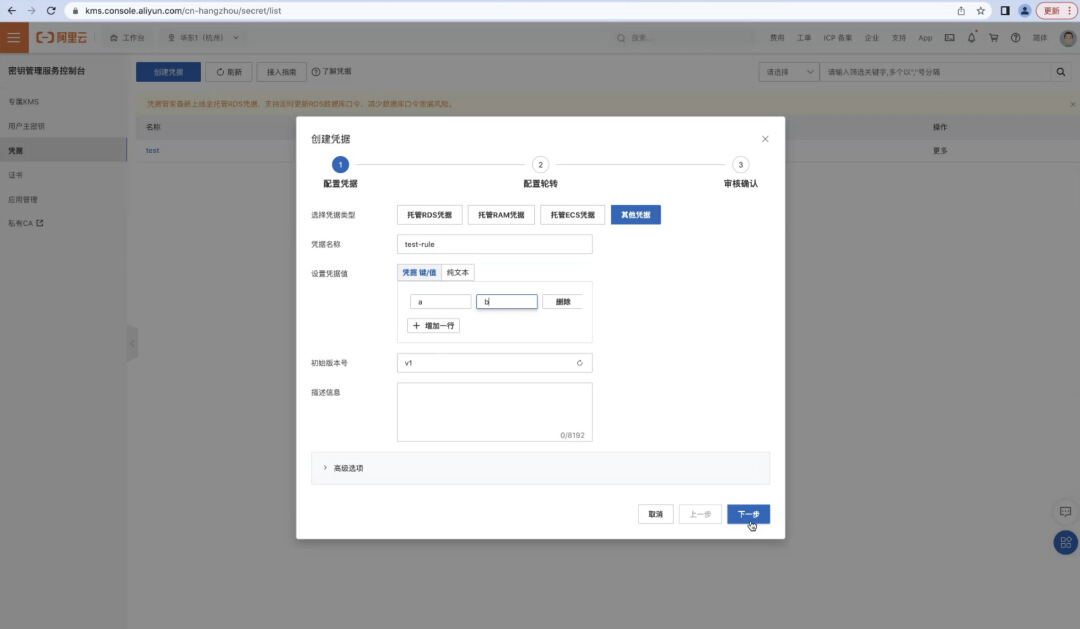

在云产品控制台进行操作，这里以 KMS 为例

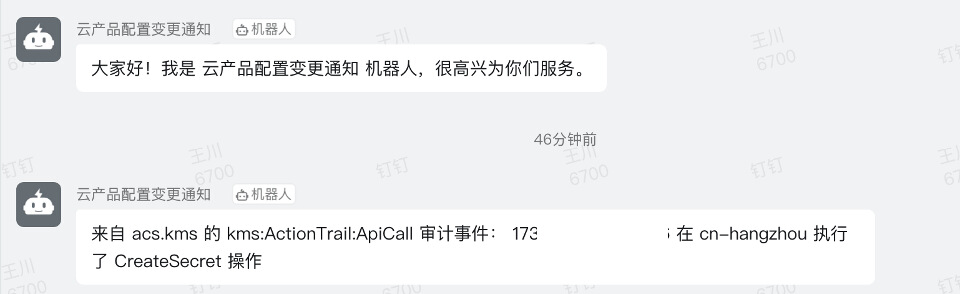

钉钉上收到消息通知

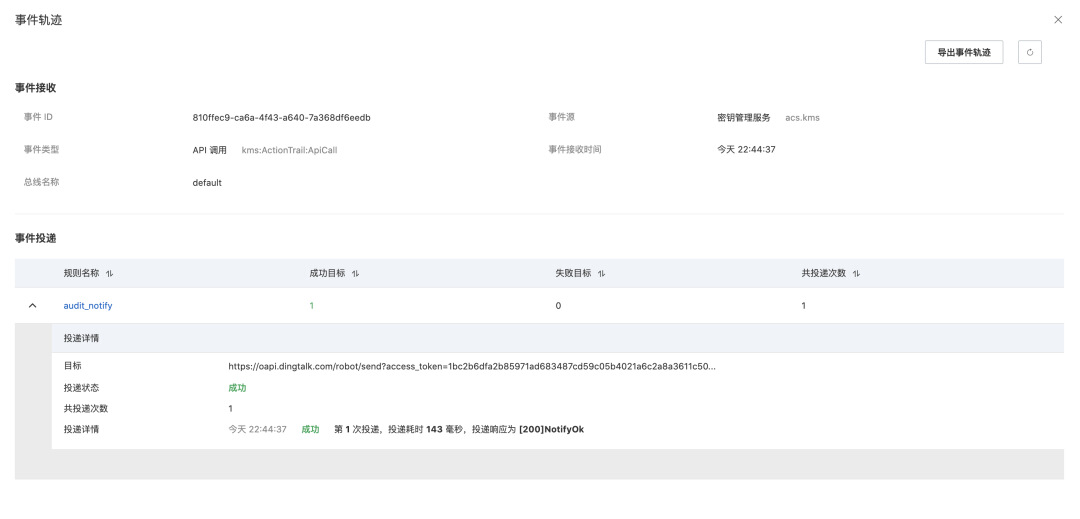

在 EventBridge 控制台查看事件轨迹
案例 2：自定义总线触发 FunctionCompute
假设一个用户的应用会产生一些事件，其中一个链路是通过 FunctionCompute 对这些事件进行弹性的处理。那么就可以通过 EventBridge 的自定义事件源和函数计算事件目标来实现这个方案。
创建一个模拟对事件进行处理的 python 脚本文件 src/index.py，内容如下：
# -*- coding: utf-8 -*-
import logging
def handler(event, context):
logger = logging.getLogger()
logger.info('evt: ' + str(event))
return str(event)
创建一个 tf 文件 2_trigger_function.tf，内容如下（需要替换<>内的值）
案例2：自定义总线触发FunctionCompute
目标：
- 熟悉部署使用EventBridge的自定义总线
- 熟悉"自定义应用"事件源配置
- 熟悉“FunctionCompute”事件目标配置
由于用户自己产生的事件需要投递到自定义总线，这里声明一个叫demo_event_bus的自定义总线
resource “alicloud_event_bridge_event_bus” “demo_event_bus” {
event_bus_name = “demo_event_bus”
description = “demo”
}
声明一个在demo_event_bus总线上的自定义事件源，用于通过sdk或者控制台向EventBridge投递事件
resource “alicloud_event_bridge_event_source” “demo_event_source” {
event_bus_name = alicloud_event_bridge_event_bus.demo_event_bus.event_bus_name
event_source_name = “demo_event_source”
description = “demo”
linked_external_source = false
}
声明一个叫fc_service的函数计算服务，publish=true意味着会立即部署上传的函数代码。
resource “alicloud_fc_service” “fc_service” {
name = “eb-fc-service”
description = “demo”
publish = true
}
将前面准备的python脚本文件打包成zip用于部署到函数计算
data “archive_file” “code” {
type = “zip”
source_file = “{path.module}/src/index.py”
output_path = “{path.module}/code.zip”
}
声明一个fc_service服务中的函数，其中filename引用了上面描述的zip包，会将这个代码包上传。
resource “alicloud_fc_function” “fc_function” {
service = alicloud_fc_service.fc_service.name
name = “eb-fc-function”
description = “demo”
filename = data.archive_file.code.output_path
memory_size = “128”
runtime = “python3”
handler = “index.handler”
}
声明一个在demo_event_bus总线上的规则
resource “alicloud_event_bridge_rule” “demo_rule” {
event_bus_name = alicloud_event_bridge_event_bus.demo_event_bus.event_bus_name
rule_name = “demo_rule”
description = “demo”
通过匹配source过滤来自于前面创建的自定义事件源的事件
filter_pattern = jsonencode(
{
“source” : [“{alicloud_event_bridge_event_source.demo_event_source.id}”]
}
)
targets {
target_id = “demo-fc-target”
# type的取值可以查阅文档：https://registry.terraform.io/providers/aliyun/alicloud/latest/docs/resources/event_bridge_rule#type
type = “acs.fc.function”
endpoint = “acs:fc:::services/{alicloud_fc_service.fc_service.name}.LATEST/functions/{alicloud_fc_function.fc_function.name}”
param_list {
resource_key = “serviceName”
form = “CONSTANT”
value = alicloud_fc_service.fc_service.name
}
param_list {
resource_key = “functionName”
form = “CONSTANT”
value = alicloud_fc_function.fc_function.name
}
param_list {
resource_key = “Qualifier”
form = “CONSTANT”
value = “LATEST”
}
# 注意form=ORIGINAL意味着每次投递事件都会将事件的原始内容作为这个参数的值
param_list {
resource_key = “Body”
form = “ORIGINAL”
}
}
}
在命令行窗口依次执行命令
- 初始化 terraform init

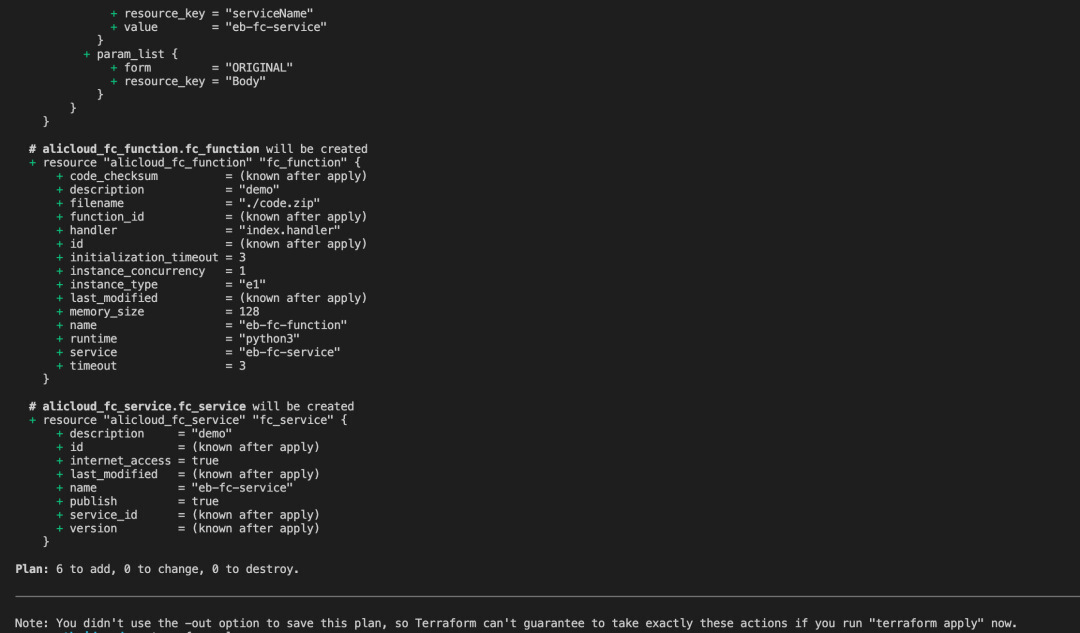

- 预览变更 terraform plan
- 应用变更 terraform apply

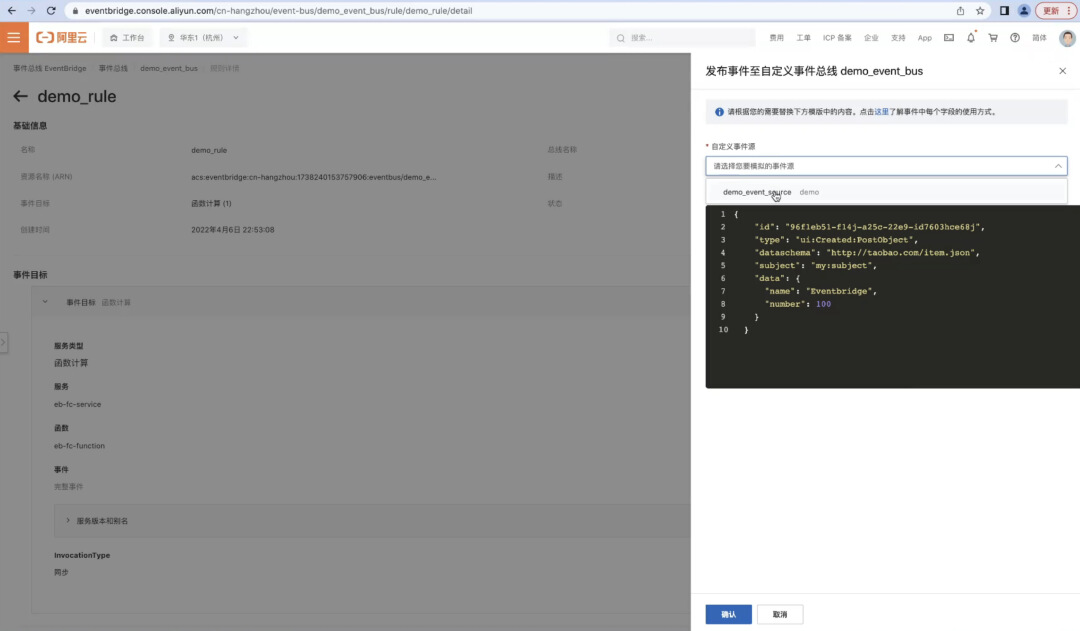

在控制台模拟自定义事件源发布事件

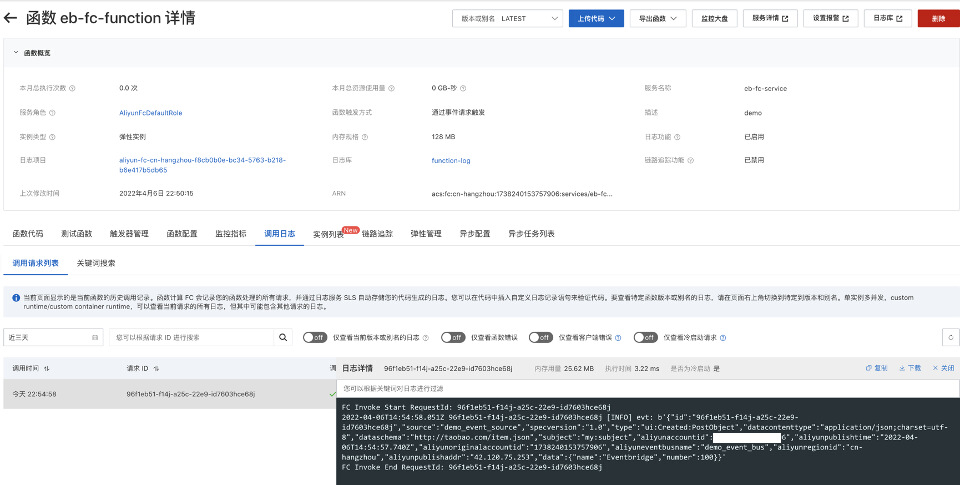

在 FunctionCompute 的控制台页面查看函数调用日志

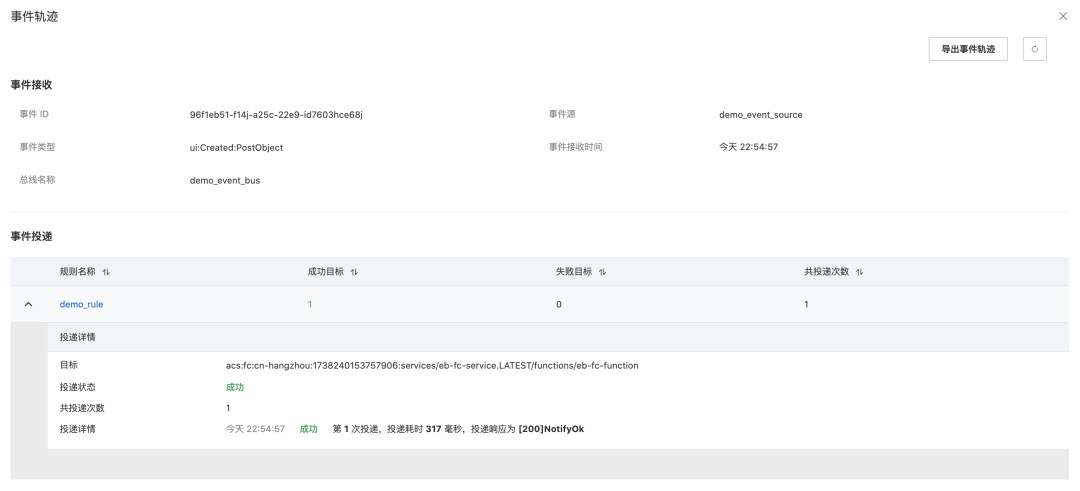

在 EventBridge 控制台查看事件轨迹
总结
EventBridge 作为构建 EDA 架构的基础设施，通过一些核心概念和特性提供了灵活丰富的事件收集、处理和路由的能力，并支持通过 OpenAPI、terraform 等方式将这些能力方便快捷的带给用户。本文介绍了 EventBridge 和 IaC 的重点概念和特性，然后演示了如何应用 IaC 理念自动化部署 EventBridge 来使用这些概念和特性。
期待大家可以发掘更多利用 EventBridge 快速搭建 EDA 架构的 idea，并使用 terraform 快捷的将这些 idea 变为现实。
相关链接
[1] 阿里云 terraform 文档
https://help.aliyun.com/product/95817.html
[2] terraform registry 文档
https://registry.terraform.io/providers/aliyun/alicloud/latest/docs/resources/event_bridge_event_bus
[3] 钉钉官方文档
https://open.dingtalk.com/document/group/custom-robot-access
