微型计算机技术及应用

3.中断操作和中断系统

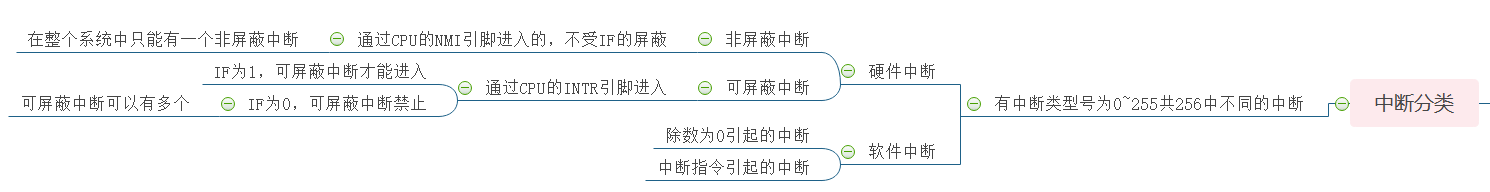

​ 1.[在这里插入图片描述

​ 2.中断向量和中断向量表

中断向量：中断处理子程序的入口地址，每个中断类型对应一个中断向量。

中断向量表中最多可容纳256个中断向量

中断向量不是任意存放的，由IP和CS有关。

查向量表时，中断类型号*4为起始地址，连续4个存储单元，前两值是IP，后两值为CS。

类型号1-4为专用的中断，5-31为保留的中断，32-255供用户定义的中断。

​ 3.硬件中断

非屏蔽中断的类型号为2，非屏蔽中断处理子程序的入口地址放在0段的0008H、0009H、000AH、000BH这四个单元中。CPU将0008H、0009H两个单元的内容装入IP，将000AH、000BH两个单元的内容装入CS。

响应NMI请求时，CPU的动作和响应INTR请求时的动作基本相同，有一个差别就是在响应非屏蔽中断请求时，并不从外部设备读取中断类型码。

对非屏蔽中断和可屏蔽中断的处理仅仅有两点差别：CPU遇到可屏蔽中断请求时，先要判断IF是否为1，如果IF为1，CPU便进入中断响应过程，还要读取此中断的类型号。

如果是执行往段寄存器传送数据的指令（即MOV和POP），那一定会等下一条指令执行完后，才允许中断。这主要是为了堆栈指针的正确指示。

8086的中断响应要用两个总线周期，第一个总线周期用来通知发中断请求的设备，第二个响应周期CPU接收外设接口发来的中断类型号

​ 4.中断处理子程序

1）进一步保护中断现场2）开放中断3）中断处理的具体内容4）弹出堆栈指令5）中断返回指令

​ 5.软件中断

直接调用中断处理子程序的软件手段，这就是中断指令。通过中断指令使CPU执行中断处理子程序的方法叫软件中断。

软件中断的1号中断受标志寄存器中另一个标志即TF（单步中断标志）的影响，只有TF为1时，才能执行单步中断。

4.最小模式下的总线保持

HOLD叫总线保持请求信号，当某个总线主模块企图使用系统总线时，便发出高电平的HOLD信号，然后等待CPU发来总线保持响应信号HLDA。

5.最大模式下是总线请求/授权

总线控制信号是两个双向信号引脚RQ*/GT0*和RQ/GT1

8086的存储器编址

指令系统中的大部分指令只涉及16位地址，而8086的存储空间有1MB（20位）。

微处理器的指令系统

1.微处理器的寻址方式

1.立即数寻址：操作数多以常量出现，一般用于对寄存器赋值。不需要总线周期

​ MOV AL,80H

​ MOV AX,2000H（不带【】是数值，带【】是地址）

2.寄存器寻址：不需要总线周期

​ INC CX 将CX的内容加1

​ ROL AH,1 将AH中的内容循坏左移1位

3.输入/输出端口寻址

​ 1）I/O直接寻址：I/O端口的地址直接在指令中提供；寻址范围0-255，最大端口号FFH

​ IN AL,82H

​ OUT 80H,AX

​ 2）I/O间接寻址：先在DX寄存器中设置好I/O端口的地址，I/O指令用DX进行寄存器间接寻址；寻址范围0-65535，最大端口号FFFFH

​ IN AL,DX

​ OUT DX,AX

4.存储器寻址

​ 1.直接寻址：存储单元的有效地址由指令直接指出

​ MOV AX,[2000H]

​ 2.寄存器间接寻址

​ MOV AX,[BX] 将DS段中由BX所指地址开始的两单元的内容送AX

​ 3.寄存器相对寻址，也可称为带位移量的寄存器间接寻址

​ 偏移量=常数，也可以是变量名

​ MOV AX,[SI+100H] 如果SI=2000H，则将DS段2100H-2101H中内容送AX

​ 4.基址加变址的寻址：操作数的有效地址（偏移地址）为基址寄存器的内容加上变址寄存器的内容

​ MOV AX,[BX+SI] 将BX和SI中的内容之和所指单元开始的2字节送AX

​ 5.相对的基址加变址寻址

​ MOV AX,[BP+SI+0050] 将ES段由BP和SI中的内容与0050相加作为有效地址

eg: MOV [2000H],AL 改为间接寻址1）MOV BX,2000H

​ 2）MOV [BX],AL

​ MOV BH,[2003H] 改为基址加变址 1）MOV BX,2000H

​ 2）MOV SI,3

​ 3）MOV BH,[BX+SI]
