DC基础学习（三）Synthesis Flow2

    Design Compiler（以下简称DC）是Synopsys公司用于做电路综合的核心工具，可以将HDL描述的电路转换为基于工艺库的门级网表。本系列主要介绍综合相关的知识以及DC工具的使用。

---

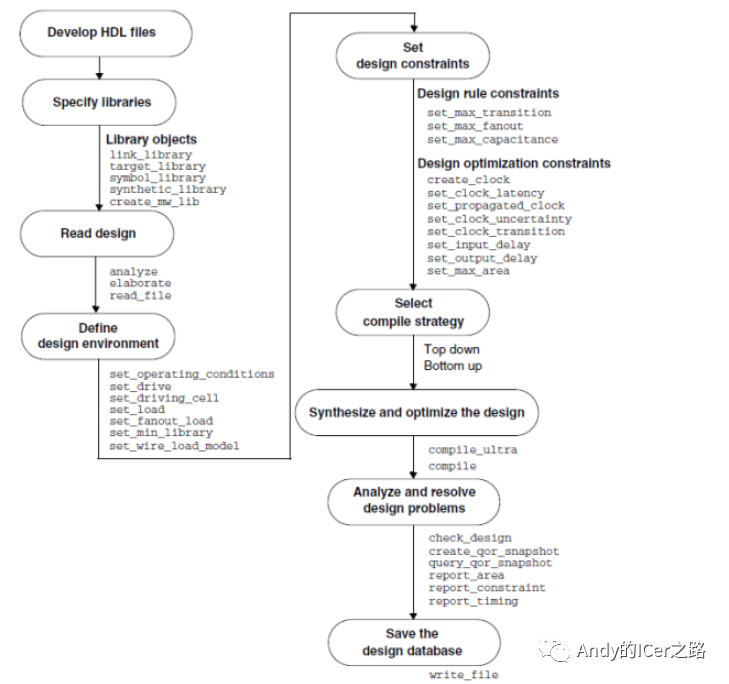

整体的综合流程图



三、定义设计环境

　　定义对象包括工艺参数（温度、电压等），I/O 端口属性（负载、驱动、扇出）， 统计 wire-load 模型，设计环境将影响设计综合及优化结果。





四、设置设计约束

　　设计约束包括设计规则约束和优化约束，设计规则约束（design rule constraint）由工艺库决定，在设计编译过程中必须满足，用于使电路能按功能要求正常工作。设计优化约束定义了DC要达到的时序和面积优化目标，该约束由用户指定，DC在不违反设计规则约束的前提下，遵循此约束综合设计。





五、选择编译策略

　　对于层次化设计，DC中有两种编译策略供选择，分别为top down 和bottom up。在top down策略中，顶层设计和子设计在一起编译，所有的环境和约束设置针对顶层设计，虽然此种策略自动考虑到相关的内部设计，但是此种策略不适合与大型设计，因为top down编译策略中，所以设计必
