Vivado使用心得（四）IP核BRAM的实用功能



​    最早的时候发现读取bram的addr必须+4而不是+1。主要就在是否勾选“Byte Write Enable”，即是否按字节来操作。

    在BRAM Controller模式下，默认勾选，PortA和PortB都是32bit位宽的，按照字节就是4个byte，所以会有we[3:0]共4个we信号。

    在Stand Alone模式下，默认是不勾选的；如果选择了“Generate address interface with 32 bits”，这个enable就再次被默认勾选。

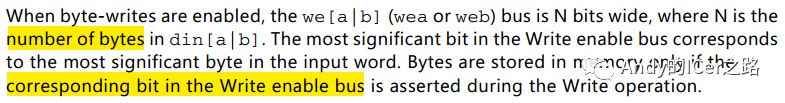

Byte-Writes

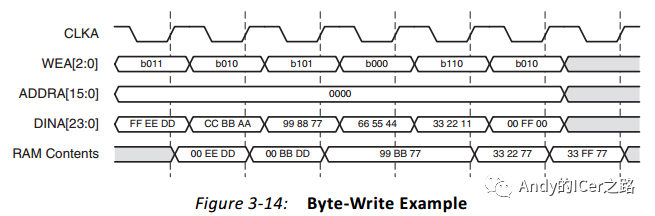

    按照bytes操作数据，比如32bit位宽，是4个byte，对应4个we信号。比如使能we[3:0]=4'b0010，那么只有第二byte会被写入数据，其他位不变。



Optional Output Registers

    这种output reg的作用就是改善输出路线上的delay和latency。

    primitive output register：原语之后的reg就是用ram做的，所以默认就有配置。

    core output register：需要单独勾选。

    如果都没选，在原语上也会有
