Ozone基于Block level的EC方案设计

前言

---

在之前文章中，笔者写过一篇关于Ozone EC方案设计的文章(Ozone的Erasure Coding方案设计)，不过当时那篇文章讨论的EC设计方案主要在Container级别以及Block级别做EC实现的方案对比，社区并没有敲定选用哪种最终的具体方案设计。最近社区更新了Ozone EC最新的设计方案，在Block级别做最终的实现方式，本文笔者聊聊此方案的实现细节。

Ozone EC概述

---

说到EC以及Ozone的EC，笔者上篇文章做过对此的简单介绍，以及Ozone在Block level和Container level做EC实现的优劣势的对比。笔者个人更偏向于在Block层面做EC，而且在实现语义上也是更接近于HDFS的EC实现。

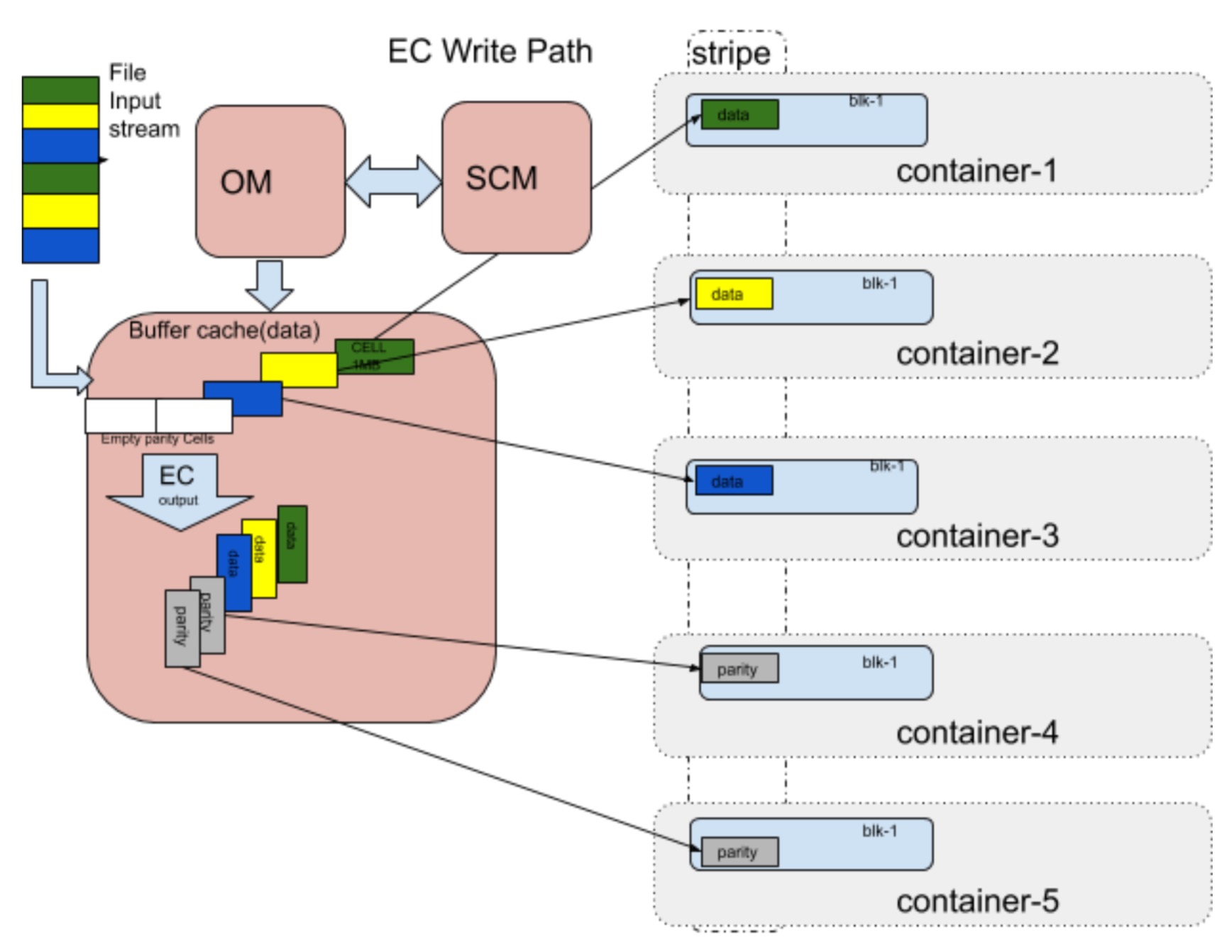

在EC模式下，最重要的一个区别点在于一个block的数据存储将会变为striped的模式，即横向式的条带式的存储，而不是原来的连续存储方式。简单理解，就是一个block块的数据会被切为很多小的段，然后分别存储在不同的Containerer里面。如下图所示：

上图中灰色块的部分属于校验快，由数据块部分加密生成而来，用于EC数据的恢复。从上图Ozone EC数据的存储模式来看，这里的一个明显的变化是一个block将会以多片段的形式分散存储在不同的Container里，这些Container构成了一个Container Group组。

于是这里会有如下的对比区分：

• Ozone原生(数据连续)存储：一个Block存储在一个Container里，然后以多副本的方式存储在多个Container里。
• Ozone EC(数据条带式)存储一个Block以多个片段的方式存储在一个Container组里。

因此在这里，我们要重点谈论谈论Container组的概念，后续Ozone EC的block数据都要依赖这个Container组进行。

基于CGI的EC block数据的读写

---

在非EC模式下，block的写入过程比较简单，选择一个Container进行块的分配即可，此时block和Container就是1对1 的关系。但是在EC模式下，一个block可是要对应一组Container的，这个时候有什么高效的办法能做这样的关系映射呢？给每个block存储一个Container列表？

社区设计了一个Container Group的概念，以及给每个Group定义了一个Id(全称Container Group Id， CGI)，然后通过这个CGI来做存储映射，意为block数据以stripe的方式分散存储于这个Container组里的Container内。

在CGI的设计上，通过在原始long类型64位的ContainerId的基础上预留出5个比特位的Id范围，即预留出32个可用的ContainerId。然后递增下一个CGI的时候，就是跳过了32个ContainerId的值。
