概述

功能简介

Hiview是一个跨平台的终端设备维测服务集,由插件管理平台和基于平台上运行的服务插件来构成整套系统。Hiview维测服务是由HiSysEvent事件驱动的,其核心为分布在系统各处的HiSysEvent桩点,格式化的事件会通过HiSysEvent打点API上报至Hiview进行处理,其处理流程如下图所示:

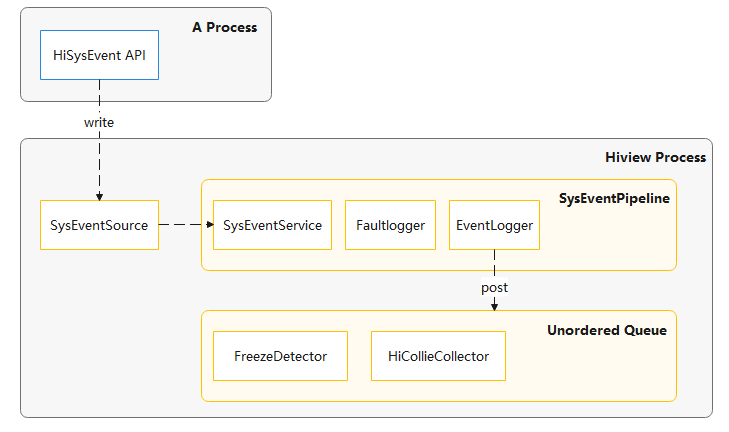

图1 Hiview模块数据交互图

Hiview_module_data_interaction

  1. 业务进程通过调用HiSysEvent模块提供的打点接口,上报打点事件信息并将其写入节点文件。
  2. Hiview进程中的SysEventSource事件源会从节点中异步读取出事件信息,并将事件分发到SysEventPipeline流水线上进行处理,其中:
    • SysEventService插件负责对事件进行校验及落盘;
    • Faultlogger插件负责处理故障相关事件;
    • EventLogger插件负责采集事件相关的日志信息。
  3. 在流水线上完成事件处理后,还会把事件发送到平台订阅事件队列里,然后将事件派发到订阅插件进行处理,其中:
    • FreezeDetector插件负责处理冻屏相关事件;
    • HiCollieCollector插件负责卡死相关事件。

基本概念

在进行Hiview的开发前,开发者应了解以下基本概念:

  • 插件

    运行在Hiview进程中,随Hiview二进制一同交付的完成独立功能的维测、故障管理模块,具有编译时可独立拆解、运行时寄宿于平台、动态配置等特性。

  • 流水线

    事件处理插件的有序集合,进入流水线的事件会按序经过流水线上的每个插件处理。

  • 事件源

    一种能够生产事件的特殊插件,相较普通插件,需要能够绑定流水线、生产事件并将事件分发给流水线。

  • 流水线组

    配置在相同事件源的多个流水线被称作一个流水线组。

运作机制

Hiview支持基于插件管理平台的插件开发,提供了插件开发的相关能力,开发者可以通过在Hiview平台上新增自己的插件,来对HiSysEvent事件进行特定业务处理。在进行插件开发前,开发者应该了解插件的相关运作原理。

插件注册

插件的注册方式有三种:

名称说明
静态注册通过使用宏定义REGISTER(xxx);注册,该种注册方式的插件不能被卸载
代理注册通过使用宏定义REGISTER_PROXY(xxx);注册,开机不加载运行时动态加载卸载
代理注册且开机加载通过使用宏定义REGISTER_PROXY_WITH_LOADED(xxx);注册,开机加载之后再动态卸载加载
插件驱动

插件的事件驱动有两种方式——流水线驱动和订阅驱动,区别如下:

  • 流水线驱动的插件需要配置在流水线上,当事件从事件源分发到流水线后,会按序流转到流水线上配置的每个插件进行处理。
  • 订阅驱动的插件无需配置在流水线上,但是需要在插件启动时注册一个监听者到Hiview平台,并且插件本身需要实现事件监听处理函数。
插件包加载

根据业务的需求,插件可以不用全部编译在Hiview二进制中。

Hiview支持将多个插件编译成为一个独立的插件包,以独立so的形式预置到系统中,并且一个so需要对应于一个plugin_config文件,例如libxxx.z.so,对应于xxx_plugin_config配置文件。Hiview进程在启动时,会扫描系统中的插件包so以及对应的配置文件,并对插件包中实现的插件进行加载。

对插件包做如下补充说明:

  1. 插件包作为一个独立的个体在插件管理平台中运行,内部插件、流水线或者事件源都与在Hiview二进制中的插件没有功能上的差异。

  2. 插件包中的插件可以插入到Hiview二进制中的流水线中。

  3. 无论在何处的订阅者,根据其订阅的规则都可以收到全平台发送出来的相应事件。

插件开发指导

场景介绍

当开发者需要对事件源分发过来的HiSysEvent事件进行特定业务处理的时候,需要在Hiview平台上新增一个插件,并借助该插件进行相应业务处理,下文将具体介绍如何进行Hiview插件开发。

接口说明

插件开发的相关接口如下,具体的API详见接口文档。

表1 Plugin类API接口功能介绍

接口名描述
virtual void OnLoad()插件加载函数,当插件被平台加载后调用,可以用于初始化一些数据
virtual void OnUnload()插件卸载函数,当插件被平台卸载前调用,可以用于回收一些数据
virtual bool ReadyToLoad()用于在Hiview启动加载插件时判断当前插件能否被加载
virtual bool OnEvent(std::shared_ptr<Event>& event)事件处理函数,用于接收处理流水线或者平台分发过来的事件并进行业务处理
virtual bool CanProcessEvent(std::shared_ptr<Event> event)用于判断事件是否能向后流转整条流水线(当插件位于流水线上的第一个时生效)
HiviewContext* GetHiviewContext()获取Hiview插件管理平台的上下文对象

表2 Event类API接口功能介绍

接口名描述
domain_事件领域
eventName_事件名称
happenTime_事件发生时间
jsonExtraInfo_Json格式的事件数据
bool IsPipelineEvent()判断事件是否为流水线事件
bool HasFinish()判断事件是否还能继续往后流转

开发步骤

  1. 首先,需要定义一个继承自Plugin基类的业务插件类:

    #include "event.h"
    #include "plugin.h"

    class PluginExample : public Plugin {
    public:
        bool OnEvent(std::shared_ptr<Event>& event) override;
        void OnLoad() override;
        void OnUnload() override;
    };

  2. 然后,在插件类实现代码中,需要先对插件进行注册,再根据业务需要覆写实现相应的函数。

    #include "plugin_factory.h"

    // 静态注册插件
    REGISTER(PluginExample);

    void PluginExample::OnLoad()
    {
        ... // 在插件加载时,可以进行插件的资源初始化工作
        printf("PluginExample OnLoad \n");
    }

    void PluginExample::OnUnload()
    {
        ... // 在插件卸载时,可以进行插件的资源释放工作
        printf("PluginExample OnUnload \n");
    }

    bool PluginExample::OnEvent(std::shared_ptr<Event>& event)
    {
        ... // 在事件处理函数中,可以进行对事件进行特定业务处理
        printf("PluginExample OnEvent \n");

        // 例如,插件只关注某个领域的事件,并需要将这个领域的事件信息进行日志打印处理
        if (event->domain_ == "TEST_DOMAIN") {
            printf("The event data received is %s \n", event->jsonExtraInfo_);
            return true;
        }

        return false;
    }

  3. 最后,需要将插件配置在plugin_build.json文件中,随Hiview二进制一同编译:

    {
        "plugins": {
            "PluginExample": {
                "path": "plugins/PluginExample",
                "name": "PluginExample"
            }
        },
        "rules": [
            {
                "info": {
                    "loadorder": {
                        "PluginExample": {
                            "loadtime": 0
                        }
                    },
                    "pipelines": {
                        "SysEventPipeline": [
                           PluginExample
                        ]
                    }
                }
            }
        ]
    }
