响应式布局

自适应布局可以保证窗口尺寸在一定范围内变化时,页面的显示是正常的。但是将窗口尺寸变化较大时(如窗口宽度从400vp变化为1000vp),仅仅依靠自适应布局可能出现图片异常放大或页面内容稀疏、留白过多等问题,此时就需要借助响应式布局能力调整页面结构。

响应式布局是指页面内的元素可以根据特定的特征(如窗口宽度、屏幕方向等)自动变化以适应外部容器变化的布局能力。响应式布局中最常使用的特征是窗口宽度,可以将窗口宽度划分为不同的范围(下文中称为断点)。当窗口宽度从一个断点变化到另一个断点时,改变页面布局(如将页面内容从单列排布调整为双列排布甚至三列排布等)以获得更好的显示效果。

当前系统提供了如下三种响应式布局能力,后文中我们将依次展开介绍。

响应式布局能力简介
断点将窗口宽度划分为不同的范围(即断点),监听窗口尺寸变化,当断点改变时同步调整页面布局。
媒体查询媒体查询支持监听窗口宽度、横竖屏、深浅色、设备类型等多种媒体特征,当媒体特征发生改变时同步调整页面布局。
栅格布局栅格组件将其所在的区域划分为有规律的多列,通过调整不同断点下的栅格组件的参数以及其子组件占据的列数等,实现不同的布局效果。

断点

断点以应用窗口宽度为切入点,将应用窗口在宽度维度上分成了几个不同的区间即不同的断点,在不同的区间下,开发者可根据需要实现不同的页面布局效果。具体的断点如下所示。

断点名称取值范围(vp)
xs[0, 320)
sm[320, 600)
md[600, 840)
lg[840, +∞)

说明

  • 以设备屏幕宽度作为参照物,也可以实现类似的效果。考虑到应用可能以非全屏窗口的形式显示,以应用窗口宽度为参照物更为通用。

  • 开发者可以根据实际使用场景决定适配哪些断点。如xs断点对应的一般是智能穿戴类设备,如果确定某页面不会在智能穿戴设备上显示,则可以不适配xs断点。

  • 可以根据实际需要在lg断点后面新增xl、xxl等断点,但注意新增断点会同时增加UX设计师及应用开发者的工作量,除非必要否则不建议盲目新增断点。

系统提供了多种方法,判断应用当前处于何种断点,进而可以调整应用的布局。常见的监听断点变化的方法如下所示:

  • 获取窗口对象并监听窗口尺寸变化

  • 通过媒体查询监听应用窗口尺寸变化

  • 借助栅格组件能力监听不同断点的变化

本小节中,先介绍如何通过窗口对象监听断点变化,后续的媒体查询及栅格章节中,将进一步展开介绍另外两种方法。

通过窗口对象监听断点变化的核心是获取窗口对象及注册窗口尺寸变化的回调函数。

  1. 在UIAbility的onWindowStageCreate生命周期回调中,通过窗口对象获取启动时的应用窗口宽度并注册回调函数监听窗口尺寸变化。将窗口尺寸的长度单位由px换算为vp后,即可基于前文中介绍的规则得到当前断点值,此时可以使用状态变量记录当前的断点值方便后续使用。

    // MainAbility.ts
    import { window, display } from '@kit.ArkUI'
    import { UIAbility } from '@kit.AbilityKit'

    export default class MainAbility extends UIAbility {
      private windowObj?: window.Window
      private curBp: string = ''
      //...
      // 根据当前窗口尺寸更新断点
      private updateBreakpoint(windowWidth: number) :void{
        // 将长度的单位由px换算为vp
        let windowWidthVp = windowWidth / display.getDefaultDisplaySync().densityPixels
        let newBp: string = ''
        if (windowWidthVp < 320) {
          newBp = 'xs'
        } else if (windowWidthVp < 600) {
          newBp = 'sm'
        } else if (windowWidthVp < 840) {
          newBp = 'md'
        } else {
          newBp = 'lg'
        }
        if (this.curBp !== newBp) {
          this.curBp = newBp
          // 使用状态变量记录当前断点值
          AppStorage.setOrCreate('currentBreakpoint', this.curBp)
        }
      }

      onWindowStageCreate(windowStage: window.WindowStage) :void{
        windowStage.getMainWindow().then((windowObj) => {
          this.windowObj = windowObj
          // 获取应用启动时的窗口尺寸
          this.updateBreakpoint(windowObj.getWindowProperties().windowRect.width)
          // 注册回调函数,监听窗口尺寸变化
          windowObj.on('windowSizeChange', (windowSize)=>{
            this.updateBreakpoint(windowSize.width)
          })
        });
       // ...
      }

      //...
    }
  2. 在页面中,获取及使用当前的断点。

    @Entry
    @Component
    struct Index {
      @StorageProp('currentBreakpoint') curBp: string = 'sm'

      build() {
        Flex({justifyContent: FlexAlign.Center, alignItems: ItemAlign.Center}) {
          Text(this.curBp).fontSize(50).fontWeight(FontWeight.Medium)
        }
        .width('100%')
        .height('100%')
      }
    }

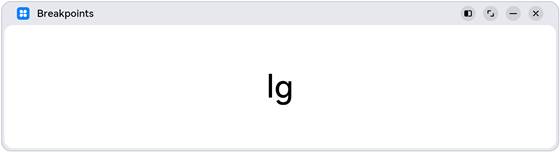

  3. 运行及验证效果。

媒体查询

在实际应用开发过程中,开发者常常需要针对不同类型设备或同一类型设备的不同状态来修改应用的样式。媒体查询提供了丰富的媒体特征监听能力,可以监听应用显示区域变化、横竖屏、深浅色、设备类型等等,因此在应用开发过程中使用的非常广泛。

本小节仅介绍媒体查询跟断点的结合,即如何借助媒体查询能力,监听断点的变化,读者可以自行查阅官网中关于媒体查询的相关介绍了解更详细的用法。

说明

类Web开发范式,支持在js文件和css文件中使用媒体查询,请查看js媒体查询和css媒体查询了解详细用法。

示例:

通过媒体查询,监听应用窗口宽度变化,获取当前应用所处的断点值。

1.对通过媒体查询监听断点的功能做简单的封装,方便后续使用

// common/breakpointsystem.ets
import { mediaquery } from '@kit.ArkUI'

export type BreakpointType = 'xs' | 'sm' | 'md' | 'lg' | 'xl' | 'xxl'

export interface Breakpoint {
  name: BreakpointType
  size: number
  mediaQueryListener?: mediaquery.MediaQueryListener
}

export class BreakpointSystem {
  private static instance: BreakpointSystem
  private readonly breakpoints: Breakpoint[] = [
    { name: 'xs', size: 0 },
    { name: 'sm', size: 320 },
    { name: 'md', size: 600 },
    { name: 'lg', size: 840 }
  ]
  private states: Set<BreakpointState<Object>>

  private constructor() {
    this.states = new Set()
  }

  public static getInstance(): BreakpointSystem {
    if (!BreakpointSystem.instance) {
      BreakpointSystem.instance = new BreakpointSystem();
    }
    return BreakpointSystem.instance
  }

  public attach(state: BreakpointState<Object>): void {
    this.states.add(state)
  }

  public detach(state: BreakpointState<Object>): void {
    this.states.delete(state)
  }

  public start() {
    this.breakpoints.forEach((breakpoint: Breakpoint, index) => {
      let condition: string
      if (index === this.breakpoints.length - 1) {
        condition = `(${breakpoint.size}vp<=width)`
      } else {
        condition = `(${breakpoint.size}vp<=width<${this.breakpoints[index + 1].size}vp)`
      }
      breakpoint.mediaQueryListener = mediaquery.matchMediaSync(condition)
      if (breakpoint.mediaQueryListener.matches) {
        this.updateAllState(breakpoint.name)
      }
      breakpoint.mediaQueryListener.on('change', (mediaQueryResult) => {
        if (mediaQueryResult.matches) {
          this.updateAllState(breakpoint.name)
        }
      })
    })
  }

  private updateAllState(type: BreakpointType): void {
    this.states.forEach(state => state.update(type))
  }

  public stop() {
    this.breakpoints.forEach((breakpoint: Breakpoint, index) => {
      if (breakpoint.mediaQueryListener) {
        breakpoint.mediaQueryListener.off('change')
      }
    })
    this.states.clear()
  }
}

export interface BreakpointOptions<T> {
  xs?: T
  sm?: T
  md?: T
  lg?: T
  xl?: T
  xxl?: T
}

export class BreakpointState<T extends Object> {
  public value: T | undefined = undefined;
  private options: BreakpointOptions<T>

  constructor(options: BreakpointOptions<T>) {
    this.options = options
  }

  static of<T extends Object>(options: BreakpointOptions<T>): BreakpointState<T> {
    return new BreakpointState(options)
  }

  public update(type: BreakpointType): void {
    if (type === 'xs') {
      this.value = this.options.xs
    } else if (type === 'sm') {
      this.value = this.options.sm
    } else if (type === 'md') {
      this.value = this.options.md
    } else if (type === 'lg') {
      this.value = this.options.lg
    } else if (type === 'xl') {
      this.value = this.options.xl
    } else if (type === 'xxl') {
      this.value = this.options.xxl
    } else {
      this.value = undefined
    }
  }
}

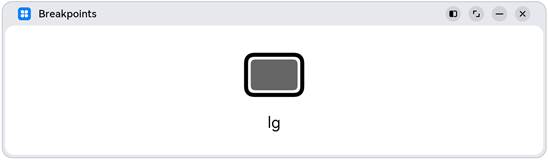

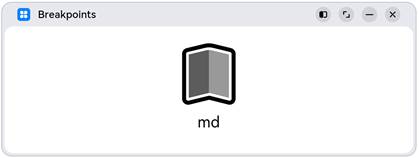

2.在页面中,通过媒体查询,监听应用窗口宽度变化,获取当前应用所处的断点值

// MediaQuerySample.ets
import { BreakpointSystem, BreakpointState } from '../common/breakpointsystem'

@Entry
@Component
struct MediaQuerySample {
  @State compStr: BreakpointState<string> = BreakpointState.of({ sm: "sm", md: "md", lg: "lg" })
  @State compImg: BreakpointState<Resource> = BreakpointState.of({
    sm: $r('app.media.sm'),
    md: $r('app.media.md'),
    lg: $r('app.media.lg')
  });

  aboutToAppear() {
    BreakpointSystem.getInstance().attach(this.compStr)
    BreakpointSystem.getInstance().attach(this.compImg)
    BreakpointSystem.getInstance().start()
  }

  aboutToDisappear() {
    BreakpointSystem.getInstance().detach(this.compStr)
    BreakpointSystem.getInstance().detach(this.compImg)
    BreakpointSystem.getInstance().stop()
  }

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Column()
        .height(100)
        .width(100)
        .backgroundImage(this.compImg.value)
        .backgroundImagePosition(Alignment.Center)
        .backgroundImageSize(ImageSize.Contain)

      Text(this.compStr.value)
        .fontSize(24)
        .margin(10)
    }
    .width('100%')
    .height('100%')
  }
}

栅格布局

简介

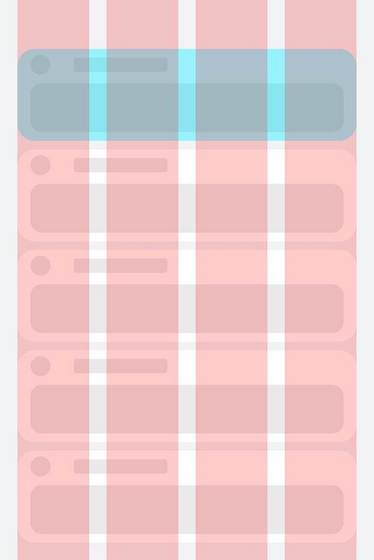

栅格是多设备场景下通用的辅助定位工具,通过将空间分割为有规律的栅格。栅格可以显著降低适配不同屏幕尺寸的设计及开发成本,使得整体设计和开发流程更有秩序和节奏感,同时也保证多设备上应用显示的协调性和一致性,提升用户体验。

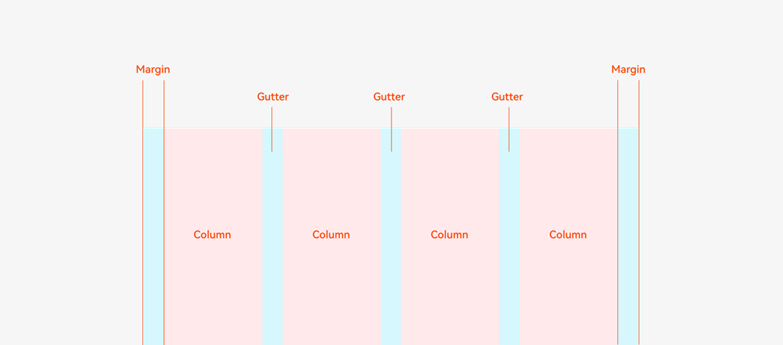

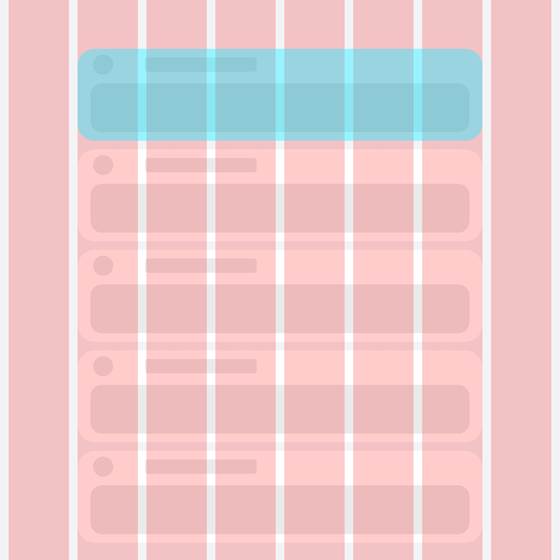

栅格的样式由Margin、Gutter、Columns三个属性决定。

  • Margin是相对应用窗口、父容器的左右边缘的距离,决定了内容可展示的整体宽度。

  • Gutter是相邻的两个Column之间的距离,决定内容间的紧密程度。

  • Columns是栅格中的列数,其数值决定了内容的布局复杂度。

单个Column的宽度是系统结合Margin、Gutter和Columns自动计算的,不需要也不允许开发者手动配置。

栅格布局就是栅格结合了断点,实现栅格布局能力的组件叫栅格组件。在实际使用场景中,可以根据需要配置不同断点下栅格组件中元素占据的列数,同时也可以调整Margin、Gutter、Columns的取值,从而实现不同的布局效果。

sm断点md断点

说明

  • ArkUI在API 9对栅格组件做了重构,推出了新的栅格组件GridRow和GridCol,同时原有的GridContainer组件及栅格设置已经废弃。

  • 本文中提到的栅格组件,如无特别说明,都是指GridRow和GridCol组件。

栅格组件的断点

栅格组件提供了丰富的断点定制能力。

(一)开发者可以修改断点的取值范围,支持启用最多6个断点。

  • 基于本文断点小节介绍的推荐值,栅格组件默认提供xs、sm、md、lg四个断点。

  • 栅格组件支持开发者修改断点的取值范围,除了默认的四个断点,还支持开发者启用xl和xxl两个额外的断点。

说明

断点并非越多越好,通常每个断点都需要开发者“精心适配”以达到最佳显示效果。

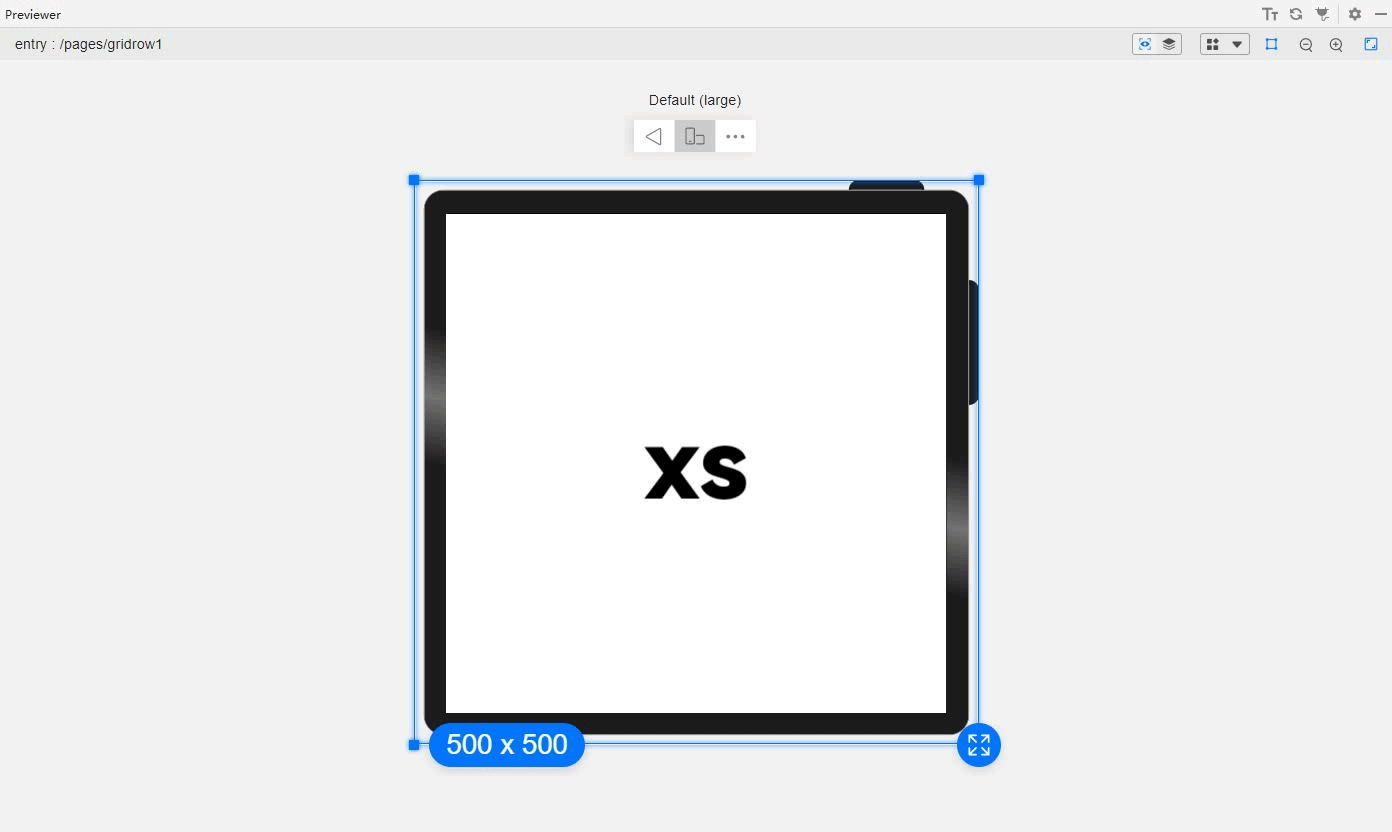

示例1:

修改默认的断点范围,同时启用xl和xxl断点。

图片右下角显示了当前设备屏幕的尺寸(即应用窗口尺寸),可以看到随着窗口尺寸发生变化,栅格的断点也相应发生了改变(为了便于理解,下图中将设备的DPI设置为160,此时1vp=1px)。

@Entry
@Component
struct GridRowSample1 {
  @State private currentBreakpoint: string = 'unknown'
  build() {
    // 修改断点的取值范围同时启用更多断点,注意,修改的断点值后面必须加上vp单位。
    GridRow({breakpoints: {value: ['600vp', '700vp', '800vp', '900vp', '1000vp'],
      reference: BreakpointsReference.WindowSize}}) {
      GridCol({span:{xs: 12, sm: 12, md: 12, lg:12, xl: 12, xxl:12}}) {
        Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
          Text(this.currentBreakpoint).fontSize(50).fontWeight(FontWeight.Medium)
        }
      }
    }.onBreakpointChange((currentBreakpoint: string) => {
      this.currentBreakpoint = currentBreakpoint
    })
  }
}

(二)栅格断点默认以窗口宽度为参照物,同时还允许开发者配置为以栅格组件本身的宽度为参照物。

栅格既可以用于页面整体布局的场景,也可以用于页面局部布局的场景。考虑到在实际场景中,存在应用窗口尺寸不变但是局部区域尺寸发生了变化的情况,栅格组件支持以自身宽度为参照物响应断点变化具有更大的灵活性。

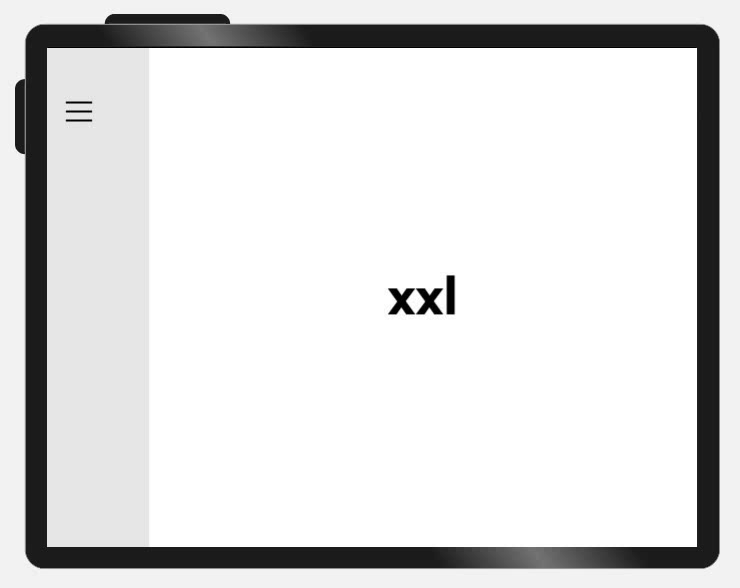

示例2:

以栅格组件宽度为参考物响应断点变化。满足窗口尺寸不变,而部分内容区需要做响应式变化的场景。

为了便于理解,下图中自定义预览器的设备屏幕宽度设置为650vp。示例代码中将侧边栏的变化范围控制在[100vp, 600vp],那么右侧的栅格组件宽度相对应在[550vp, 50vp]之间变化。根据代码中对栅格断点的配置,栅格组件宽度发生变化时,其断点相应的发生改变。

@Entry
@Component
struct GridRowSample2 {
  @State private currentBreakpoint: string = 'unknown';
  build() {
    // 用户可以通过拖拽侧边栏组件中的分隔线,调整侧边栏和内容区的宽度。
    SideBarContainer(SideBarContainerType.Embed)
    {
      // 侧边栏,尺寸变化范围 [100vp, 600vp]
      Column(){}.width('100%').backgroundColor('#19000000')

      // 内容区,尺寸变化范围 [550vp, 50vp]
      GridRow({breakpoints: {value: ['100vp', '200vp', '300vp', '400vp', '500vp'],
        reference: BreakpointsReference.ComponentSize}}) {
        GridCol({span:{xs: 12, sm: 12, md: 12, lg:12, xl: 12, xxl:12}}) {
          Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
            Text(this.currentBreakpoint).fontSize(50).fontWeight(FontWeight.Medium)
          }
        }
      }.onBreakpointChange((currentBreakpoint: string) => {
        this.currentBreakpoint = currentBreakpoint;
      }).width('100%')
    }
    // 侧边栏拖拽到最小宽度时,不自动隐藏
    .autoHide(false)
    .sideBarWidth(100)
    // 侧边栏的最小宽度
    .minSideBarWidth(100)
    // 侧边栏的最大宽度
    .maxSideBarWidth(600)
  }
}

(三)栅格组件的断点发生变化时,会通过onBreakPointChange事件通知开发者。

在之前的两个例子中,已经演示了onBreakpointChange事件的用法,此处不再赘述。

栅格组件的columns、gutter和margin

栅格组件columns默认为12列,gutter默认为0,同时支持开发者根据实际需要定义不同断点下的columns数量以及gutter长度。特别的,在栅格组件实际使用过程中,常常会发生多个元素占据的列数相加超过总列数而折行的场景。栅格组件还允许开发者分别定义水平方向的gutter(相邻两列之间的间距)和垂直方向的gutter(折行时相邻两行之间的间距)。

考虑到组件通用属性中已经有margin和padding,栅格组件不再单独提供额外的margin属性,直接使用通用属性即可。借助margin或者padding属性,均可以控制栅格组件与父容器左右边缘的距离,但是二者也存在一些差异:

  • margin区域在栅格组件的边界外,padding区域在栅格组件的边界内。

  • 栅格组件的backgroundColor会影响padding区域,但不会影响margin区域。

总的来讲,margin在组件外而padding在组件内,开发者可以根据实际需要进行选择及实现目标效果。

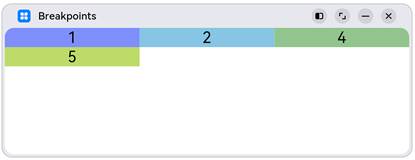

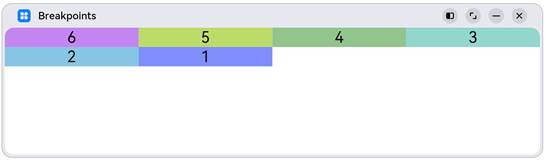

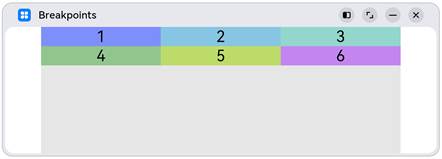

示例3:

不同断点下,定义不同的columns和gutter。

smmdlg

@Entry
@Component
struct GridRowSample3 {
  private bgColors: ResourceColor[] = [
     $r('sys.color.ohos_id_color_palette_aux1'),
     $r('sys.color.ohos_id_color_palette_aux2'),
     $r('sys.color.ohos_id_color_palette_aux3'),
     $r('sys.color.ohos_id_color_palette_aux4'),
     $r('sys.color.ohos_id_color_palette_aux5'),
     $r('sys.color.ohos_id_color_palette_aux6')
  ]
  build() {
    // 配置不同断点下columns和gutter的取值
    GridRow({columns: {sm: 4, md: 8, lg: 12},
      gutter: {x: {sm: 8, md: 16, lg: 24}, y: {sm: 8, md: 16, lg: 24}}}) {
      ForEach(this.bgColors, (bgColor:ResourceColor)=>{
        GridCol({span: {sm: 2, md: 2, lg: 2}}) {
          Row().backgroundColor(bgColor).height(30).width('100%')
        }
      })
    }
  }
}

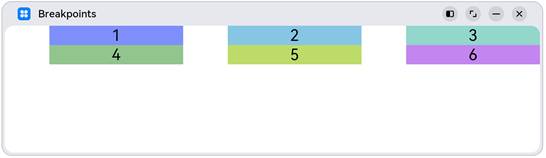

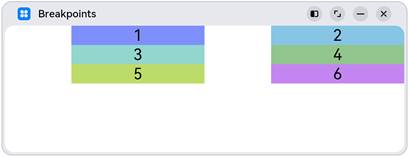

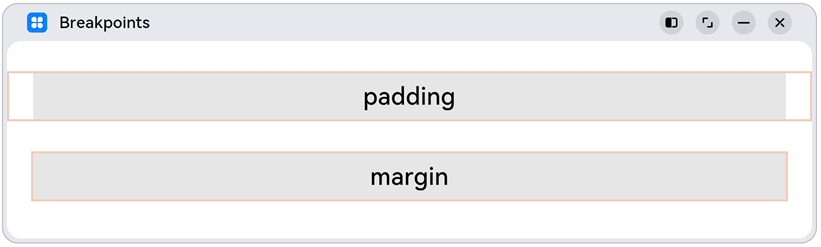

示例4:

通过通用属性margin或者padding,均可以控制栅格组件与其父容器左右两侧的距离,但padding区域计算在栅格组件内而margin区域计算在栅格组件外。此外,借助onBreakpointChange事件,还可以改变不同断点下margin或padding值。

@Entry
@Component
struct GridRowSample4 {
  @State private gridMargin: number = 0
  build() {
    Column() {
      Row().width('100%').height(30)

      // 使用padding控制栅格左右间距
      GridRow() {
        GridCol({span:{xs: 12, sm: 12, md: 12, lg:12}}) {
          Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
            Text("padding").fontSize(24).fontWeight(FontWeight.Medium)
          }.backgroundColor('#19000000').width('100%')
        }
      }
      .height(50)
      .borderWidth(2)
      .borderColor('#F1CCB8')
      .padding({left: this.gridMargin, right: this.gridMargin})
      // 借助断点变化事件配置不同断点下栅格组件的左右间距值
      .onBreakpointChange((currentBreakpoint: string) => {
        if (currentBreakpoint === 'lg' || currentBreakpoint === 'md') {
          this.gridMargin = 24
        } else {
          this.gridMargin = 12
        }
      })

      Row().width('100%').height(30)

      // 使用margin控制栅格左右间距
      GridRow() {
        GridCol({span:{xs: 12, sm: 12, md: 12, lg:12}}) {
          Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
            Text("margin").fontSize(24).fontWeight(FontWeight.Medium)
          }.backgroundColor('#19000000').width('100%')
        }
      }
      .height(50)
      .borderWidth(2)
      .borderColor('#F1CCB8')
      .margin({left: this.gridMargin, right: this.gridMargin})
    }
  }
}

栅格组件的span、offset和order

栅格组件(GridRow)的直接孩子节点只可以是栅格子组件(GridCol),GridCol组件支持配置span、offset和order三个参数。这三个参数的取值按照"xs -> sm -> md -> lg -> xl -> xxl"的向后方向具有继承性(不支持向前方向的继承性),例如将sm断点下span的值配置为3,不配置md断点下span的值,则md断点下span的取值也是3。

参数名类型必填默认值说明
span{xs?: number, sm?: number, md?: number, lg?: number, xl?: number, xxl?:number}是-在栅格中占据的列数。span为0,意味着该元素既不参与布局计算,也不会被渲染。
offset{xs?: number, sm?: number, md?: number, lg?: number, xl?: number, xxl?:number}否0相对于前一个栅格子组件偏移的列数。
order{xs?: number, sm?: number, md?: number, lg?: number, xl?: number, xxl?:number}否0元素的序号,根据栅格子组件的序号,从小到大对栅格子组件做排序。

示例5:

通过span参数配置GridCol在不同断点下占据不同的列数。特别的,将md断点下3和6的span配置为0,这样在md断点下3和6不会渲染和显示。

smmdlg

class Obj {
  public index: number = 1;
  public color: Resource = $r('sys.color.ohos_id_color_palette_aux1')
}
@Entry
@Component
struct GridRowSample5 {
  private elements: Obj[] = [
    {index: 1, color: $r('sys.color.ohos_id_color_palette_aux1')},
    {index: 2, color: $r('sys.color.ohos_id_color_palette_aux2')},
    {index: 3, color: $r('sys.color.ohos_id_color_palette_aux3')},
    {index: 4, color: $r('sys.color.ohos_id_color_palette_aux4')},
    {index: 5, color: $r('sys.color.ohos_id_color_palette_aux5')},
    {index: 6, color: $r('sys.color.ohos_id_color_palette_aux6')},
  ]

  build() {
    GridRow() {
      ForEach(this.elements, (item:Obj)=>{
        GridCol({span: {sm: 6, md: (item.index % 3 === 0) ? 0 : 4, lg: 3}}) {
          Row() {
            Text('' + item.index).fontSize(24)
          }
          .justifyContent(FlexAlign.Center)
          .backgroundColor(item.color).height(30).width('100%')
        }
      })
    }
  }
}

示例6:

通过offset参数,配置GridCol相对其前一个兄弟间隔的列数。

smmdlg

class Obj {
  public index: number = 1;
  public color: Resource = $r('sys.color.ohos_id_color_palette_aux1')
}
@Entry
@Component
struct GridRowSample6 {
  private elements: Obj[] = [
    {index: 1, color: $r('sys.color.ohos_id_color_palette_aux1')},
    {index: 2, color: $r('sys.color.ohos_id_color_palette_aux2')},
    {index: 3, color: $r('sys.color.ohos_id_color_palette_aux3')},
    {index: 4, color: $r('sys.color.ohos_id_color_palette_aux4')},
    {index: 5, color: $r('sys.color.ohos_id_color_palette_aux5')},
    {index: 6, color: $r('sys.color.ohos_id_color_palette_aux6')},
  ]

  build() {
    GridRow() {
      ForEach(this.elements, (item:Obj)=>{
        GridCol({span: {sm: 6, md: 4, lg: 3}, offset: {sm: 0, md: 2, lg: 1} }) {
          Row() {
            Text('' + item.index).fontSize(24)
          }
          .justifyContent(FlexAlign.Center)
          .backgroundColor(item.color).height(30).width('100%')
        }
      })
    }
  }
}

示例7:

通过order属性,控制GridCol的顺序。在sm和md断点下,按照1至6的顺序排列显示;在lg断点下,按照6至1的顺序排列显示。

smmdlg

class Obj {
  public index: number = 1;
  public color: Resource = $r('sys.color.ohos_id_color_palette_aux1')
}
@Entry
@Component
struct GridRowSample7 {
  private elements: Obj[] = [
    {index: 1, color: $r('sys.color.ohos_id_color_palette_aux1')},
    {index: 2, color: $r('sys.color.ohos_id_color_palette_aux2')},
    {index: 3, color: $r('sys.color.ohos_id_color_palette_aux3')},
    {index: 4, color: $r('sys.color.ohos_id_color_palette_aux4')},
    {index: 5, color: $r('sys.color.ohos_id_color_palette_aux5')},
    {index: 6, color: $r('sys.color.ohos_id_color_palette_aux6')},
  ]

  build() {
    GridRow() {
      ForEach(this.elements, (item:Obj)=>{
        GridCol({span: {sm: 6, md: 4, lg: 3}, order: {lg: (6-item.index)}}) {
          Row() {
            Text('' + item.index).fontSize(24)
          }
          .justifyContent(FlexAlign.Center)
          .backgroundColor(item.color).height(30).width('100%')
        }
      })
    }
  }
}

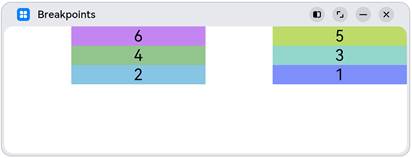

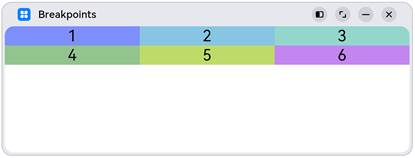

示例8:

仅配置sm和lg断点下span、offset和order参数的值,则md断点下这三个参数的取值与sm断点相同(按照“sm->md->lg”的向后方向继承)。

smmdlg

class Obj {
  public index: number = 1;
  public color: Resource = $r('sys.color.ohos_id_color_palette_aux1')
}
@Entry
@Component
struct GridRowSample8 {
  private elements: Obj[] = [
    {index: 1, color: $r('sys.color.ohos_id_color_palette_aux1')},
    {index: 2, color: $r('sys.color.ohos_id_color_palette_aux2')},
    {index: 3, color: $r('sys.color.ohos_id_color_palette_aux3')},
    {index: 4, color: $r('sys.color.ohos_id_color_palette_aux4')},
    {index: 5, color: $r('sys.color.ohos_id_color_palette_aux5')},
    {index: 6, color: $r('sys.color.ohos_id_color_palette_aux6')},
  ]
  build() {
    GridRow() {
      ForEach(this.elements, (item:Obj)=>{
        // 不配置md断点下三个参数的值,则其取值与sm断点相同
        GridCol({span: {sm:4, lg: 3}, offset: {sm: 2, lg: 1},
          order: {sm: (6-item.index), lg: item.index}}) {
          Row() {
            Text('' + item.index).fontSize(24)
          }
          .justifyContent(FlexAlign.Center)
          .backgroundColor(item.color).height(30).width('100%')
        }
      })
    }
  }
}

栅格组件的嵌套使用

栅格组件可以嵌套使用以满足复杂场景的需要。

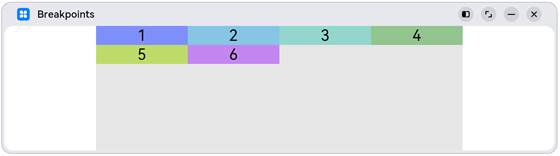

示例9:

smmdlg

class Obj {
  public index: number = 1;
  public color: Resource = $r('sys.color.ohos_id_color_palette_aux1')
}
@Entry
@Component
struct GridRowSample9 {
  private elements: Obj[] = [
    {index: 1, color: $r('sys.color.ohos_id_color_palette_aux1')},
    {index: 2, color: $r('sys.color.ohos_id_color_palette_aux2')},
    {index: 3, color: $r('sys.color.ohos_id_color_palette_aux3')},
    {index: 4, color: $r('sys.color.ohos_id_color_palette_aux4')},
    {index: 5, color: $r('sys.color.ohos_id_color_palette_aux5')},
    {index: 6, color: $r('sys.color.ohos_id_color_palette_aux6')},
  ]
  build() {
    GridRow() {
      GridCol({span: {sm: 12, md: 10, lg: 8}, offset: {sm: 0, md: 1, lg: 2}}) {
        GridRow() {
          ForEach(this.elements, (item:Obj)=>{
            GridCol({span: {sm: 6, md: 4, lg: 3}}) {
              Row() {
                Text('' + item.index).fontSize(24)
              }
              .justifyContent(FlexAlign.Center)
              .backgroundColor(item.color).height(30).width('100%')
            }
          })
        }
        .backgroundColor('#19000000')
        .height('100%')
      }
    }
  }
}

总结

如前所述,栅格组件提供了丰富的自定义能力,功能异常灵活和强大。只需要明确栅格在不同断点下的Columns、Margin、Gutter及span等参数,即可确定最终布局,无需关心具体的设备类型及设备状态(如横竖屏)等。栅格可以节约设计团队与开发团队的沟通成本,提升整体开发效率。

HarmonyOS 鸿蒙开发——响应式布局 当基本的自适应布局无法满足多终端上屏幕的体验要求时,我们需要针对不同终端的屏幕特点,设定容器与栅格的关系达到响应式的布局。通常响应式布局能根据栅格断点变化进行有级变化。 阅读详情

相关推荐

【鸿蒙开发实战教程】IM系统之:一次开发多端部署

我们先来看看一次开发多端部署(简称“一多”)官方的定义:一套代码工程,一次开发上架,多端按需部署。目标:支撑开发者快速高效的开发支持多种终端设备形态的应用,实现对不同设备兼容的同时,提供跨设备的流转、迁移和协同的分布式体验。为了实现“一多”的目标,需要解决两个基础问题:●不同大小、颜色的设备如何适配;●不同系统能力的设备,比如电视没有摄像头,手表没有麦克风,功能如何兼容。一句话总结就是:“一多就是用一套代码解决不同设备的页面适配问题和功能适配问题**,本文我们主要分析页面适配问题。

HarmonyOS_001的博客 1931

鸿蒙一次开发,多端部署(七)响应式布局

栅格是多设备场景下通用的辅助定位工具,通过将空间分割为有规律的栅格。栅格可以显著降低适配不同屏幕尺寸的设计及开发成本,使得整体设计和开发流程更有秩序和节奏感,同时也保证多设备上应用显示的协调性和一致性,提升用户体验。栅格的样式由Margin、Gutter、Columns三个属性决定。Margin是相对应用窗口、父容器的左右边缘的距离,决定了内容可展示的整体宽度。Gutter是相邻的两个Column之间的距离,决定内容间的紧密程度。Columns是栅格中的列数,其数值决定了内容的布局复杂度。

1 2888

HarmonyOS应用之一次开发多端部署

文章摘要 HarmonyOS系统提供"一次开发,多端部署"能力,支持手机、平板、手表等多终端适配。页面级一多能力通过自适应和响应式布局解决UI适配问题。自适应布局包含7种能力:拉伸(Blank组件填充)、均分(flexShrink/flexGrow)、占比(layoutWeight)、缩放(aspectRatio)、延伸(List/Scroll控制显示数量)、隐藏(displayPriority控制显隐顺序)。这些能力可单独或组合使用,实现不同尺寸屏幕下的自适应显示效果,示例代码展示了各

leon_teacher 1192

鸿蒙布局响应不同设备

设置父容器在主轴方向上的剩余空间分配给此属性所在组件的比例。默认值:设置父容器压缩尺寸分配给此属性所在组件的比例。父容器为column row时,默认值:0父容器为flex时,默认值:1。

wobuxiangquming的博客 1823

鸿蒙一次开发,多端部署(三)应用UX设计原则

控件作为应用的基础组成部分,需要支持不同的设备,且在视觉、交互、动效等表现形式上针对设备进行必要的调整,达到最佳体验。很多用户的多设备体验以默认设备为核心或从默认设备往外延伸,因此,围绕全场景体验的OpenHarmony UX设计,将优先确保用户在不同的设备上获得跟使用默认设备类似的体验,同时充分利用设备的优势使体验最大化。在硬件能力、交互方式、使用场景差异较大的设备上,除了考虑布局位置、内容宽度、横向组件数量,还需支持不同的输入方式、考虑功能架构的调整,避免出现输入不识别、功能不可以用、使用困难的问题。

YHDMYBY的博客 1138

鸿蒙一多开发,多端部署实例——(长视频)首页

本章介绍长视频应用中如何使用“一多”的布局能力,完成页面层级的一套页面、多端适配。同时介绍长视频应用中的 交互开发 和推荐的 资源使用 方式。

CTrup的博客 1224

HarmonyOS一次开发多端部署三巨头之界面级一多开发

一次开发多端部署,有三个层级,分别是功能级、界面级、工程级,今天为大家带来界面级的一多开发

2301_79624024的博客 1756

华为鸿蒙HarmonyOS Next基础开发教程

《HarmonyOSNext开发指南》摘要: HarmonyOSNext是华为2025年推出的纯自研分布式操作系统,完全脱离安卓生态,采用ArkTS语言和微内核架构,具备原生精致、流畅、安全等六大特性。本文系统介绍了开发环境搭建(DevEcoStudio+SDK)、ArkTS语言基础(静态类型检查/声明式UI)、UI开发框架(声明式布局/组件化)、状态管理机制(@State/@Link等装饰器)、本地存储(Preferences)和网络请求(http模块)等核心内容,并包含调试技巧与发布流程。通过60天学习

abcdlwt的博客 1973

【鸿蒙 5.0 实战开发】一次开发多端部署开发实例(购物比价)

本文从目前流行的垂类市场中,选择购物行业应用作为典型案例详细介绍 “一多” 在实际开发中的应用。购物行业应用的核心功能为浏览商品、商品比价和直播购等。根据这些核心功能,本文选择首页、商品分类页、商品详情页、商品支付页、咨询客服页、直播间页等作为典型页面进行开发,遵从多设备的“差异性”、“一致性”、“灵活性”和“兼容性”,能够让开发者快速高效地掌握“一多”能力并实现购物比价应用的相关功能。

xiaolizibie的博客 927

Ubuntu20.04运行Vins-fusion

因已安装ROS noetic,eigen,opencv及ceres等库,这部分环境配置就不细讲,直接下载VINS-FUSION的代码库 下载编译 cd ~/vins-fusion/src git clone https://github.com/HKUST-Aerial-Robotics/VINS-Fusion.git cd ../ catkin_make source ~/catkin_ws/devel/setup.bash 编译时会发现一堆错误,别急,无非就是环境冲突问题,一个个解决 1)首先,ROS

xiaojinger_123的博客 1万+

Cadence Allegro 17.4 保姆级教程:PCB位号重排与反标回原理图完整避坑指南

本文详细解析了Cadence Allegro 17.4中PCB位号重排与反标回原理图的全流程,包括安全工程准备、智能重排策略和反标黄金法则。特别针对芯片封装协同设计(Co-Design)场景,提供可追溯的版本管理和故障恢复方案,帮助工程师避免常见位号陷阱,确保设计文件一致性。

weixin_30613433的博客 442

鸿蒙5.0&next开发【页面开发:响应式布局】一次开发多端部署

自适应布局可以保证窗口尺寸在一定范围内变化时,页面的显示是正常的。但是将窗口尺寸变化较大时(如窗口宽度从400vp变化为1000vp),仅仅依靠自适应布局可能出现图片异常放大或页面内容稀疏、留白过多等问题,此时就需要借助响应式布局能力调整页面结构。

bbq的博客 878

S4 Hana SD -信贷管理 - 02

在S4版本中,客户的信用管理数据在事务代码BP维护,业务伙伴角色是UKM000。在维护过程中,我们并不能直接输入信贷控制范围这个组织架构,而是需要输入一个信用段,并且在信用段的维度下去维护相应信用管理数据。对于信用段,可以分为主信用段(信用段是0000)和其他临时信用段,我们可以通过配置把次级信用段的客户信贷负债汇总到主信用段。当然,在后台也有配置,会把信用段和信贷控制范围这两者进行关联.3.2SPROIMG > 财务供应链管理 > 信用管理 > 信贷风险监视 > 主数据 > 创建信用段。

weixin_46525734的博客 1971

【鸿蒙 5.0 实战开发】一次开发多端部署开发实例(旅行订票)

本文从目前流行的垂类市场中,选择旅行订票垂类作为典型案例详细介绍 “一多” 在实际开发中的应用。本文选择首页、时间选择页、查询车票页、填写购票信息页、提交订单页等11个典型页面进行开发,遵从多设备的“差异性”、“一致性”、“灵活性”和“兼容性”,能够让开发者快速高效地掌握“一多”能力并实现地图导航应用的相关功能。首页 支持沉浸式浏览,将整个界面设置背景图,同时设置全屏显示,使用户阅读时有更加沉浸的体验。时间选择及 低价日历页 根据设备不同有更好的体验效果,手机支持页面跳转,其他大屏设备支持日历弹窗。

xiaolizibie的博客 940

全志平台Sensor驱动移植实战:从点亮到调优的完整指南

本文详细介绍了在全志平台上进行Sensor驱动移植的全过程,从硬件引脚配置到软件参数调优,涵盖点亮、出图和调优三大阶段。重点解析了OV02B10传感器的I2C通信建立、上电时序调试和初始化参数配置等关键技术点,并提供了实用的调试技巧与问题排查指南,帮助开发者高效完成全志平台Sensor驱动移植工作。

weixin_28727975的博客 218

从零构建HFSS连接器仿真模型:以SMP接口的精准复现为例

本文详细介绍了如何从零构建HFSS连接器仿真模型,以SMP接口的精准复现为例。通过获取官方模型、导入技巧、信号路径提取和介质结构复现等步骤,帮助工程师避免常见错误,提升高频电路仿真的准确性。文章特别强调了模型精度对仿真结果的影响,并提供了实用的调试和管理建议。

weixin_29041767的博客 433

鸿蒙5.0&next开发【页面开发:典型布局场景】一次开发多端部署

虽然不同应用的页面千变万化,但对其进行拆分和分析,页面中的很多布局场景是相似的。本小节将介绍如何借助自适应布局、响应式布局以及常见的容器类组件,实现应用中的典型布局场景。

bbq的博客 1088

yakit 通过codec 解决RSA加密

靶场就不过多叙述,具体的可以看yakit系列的前几篇文章。yakit 热加载进行 RSA 加密如何显示想要的payloads。

Arkmornings的博客 2688

【鸿蒙 5.0 实战开发】一次开发,多端部署实例(长视频)首页

不同的是,因为Grid组件设置了rowsTemplate属性,子组件GridItem均分Grid组件的全部高度,所以Grid组件不能自适应为内容组件的高度,需要用getGridHeight方法先自行计算出Grid组件的高度,从而保证子组件中图片等比放大或缩小。子图部分中,使用Grid网格布局,通过2行+2列的布局均分给4张子图。另外,为了提升用户的使用体验,首页设计了额外的功能,包括 首页社区页签的沉浸式设计 ,2in1首页Banner图的排版创新,首页推荐视频区域长按预览,首页推荐视频区域的缩放。

xiaolizibie的博客 1069

详细解释SigLIP的原理,为什么有些多模态模型喜欢用他?怎么应用于机器人控制呢

详细解释SigLIP的原理,为什么有些多模态模型喜欢用他?怎么应用于机器人控制呢。

具身机器人和通用AI 1235

uniapp - 使用 <video> 播放视频黑屏,浏览器控制台报错: DOMException: The element has on supported sources.(详细完美解决方案)

uniapp video 视频播放黑屏,uniapp 报错DOMException: The element has on supported sources.,uniapp如何解决DOMException: The element has on supported sources.,uniapp使用video标签无法播放视频出现黑屏问题处理,uniapp解决video视频黑屏显示0秒,并且浏览器报错DOMException: The element has on supported sources.,un

✅ 精选推荐文章 7058

鸿蒙5.0开发进阶:一次开发,多端部署(典型布局场景)

本文将介绍如何借助自适应布局、响应式布局以及常见的容器类组件,实现应用中的典型布局场景。

Androidbye的博客 761

WINCC7.3破解文件

WINCC7.3硬件够破解文件,有需要的下载!WINCC7.3硬件够破解文件,有需要的下载!

【鸿蒙 5.0 实战开发】一次开发多端部署开发实例(便捷生活)

本文从目前流行的垂类市场中,选择便捷生活类应用作为典型案例详细介绍“一多”在实际开发中的应用。一多便捷生活应用包含首页展示、商品展示、图文详情、视频浏览等功能。根据这些核心功能,本文选择美食列表页、店铺页、商品详情页、图文详情页、视频页等作为典型页面进行开发,遵从多设备的“差异性”、“一致性”、“灵活性”和“兼容性”,能够让开发者快速高效地掌握“一多”能力并实现便捷生活应用的相关功能。店铺页,多端适配不同形态的弹窗用以进行商品规格的选择,贴合用户交互习惯。

xiaolizibie的博客 737

华为的C语言编程规范.pdf

华为技术有限公司内部技术规范。本规范制定了编写C语言程序的基本原则、规则和建议。从代码的清晰、简洁、可测试、安全、程序效率、可移植各个方面对C语言编程作出了具体指导。

jdk-8u144-linux-x64.tar.gz.

该资源为搭建Linux系统Java环境用,资源的后缀为tar.gz格式的压缩包

【鸿蒙 5.0 实战开发】一次开发多端部署开发实例(社区评论)

本文选择社区评论行业应用作为典型案例介绍 “一多” 在实际开发中的应用。社区评论行业应用的核心功能为社区新闻浏览以及热搜榜单查看。根据这些核心功能,案例实现推荐热搜、热搜榜单、卡片详情、图片查看、输入评论等典型页面。文章主要介绍关键布局能力的功能及实现。

xiaolizibie的博客 754

LinePhone3.2.7(android端最新版本) sip客户端

SIP客户端For android:LinePhone3.2.7(最新版本),官网地址:http://www.linphone.org/

#鸿蒙开发#应用的一次开发,多端部署实例解析

本篇文章结合本人项目代码,讲解一次开发,多端部署应用。目前通过自适应布局和响应式布局,已经完成效果很好的多端部署。通过一套代码,最终编译出来的同一个应用就可以按不同的显示效果分别运行在手机、平板、折叠屏等设备上,这对开发者来说真是既高效又便捷。通过上述的介绍,我们深入了解了一次开发、多端部署的概念,并详细探讨了自适应布局和响应式布局的实现方式及其重要性。通过灵活运用这些布局技术,我们能够确保应用在不同的设备上表现出色,并为用户提供一致且令人满意的体验。

m0_73386679的博客 1105
上一篇: 鸿蒙5.0开发进阶:一次开发,多端部署(自适应布局)
下一篇: 鸿蒙5.0开发进阶:一次开发,多端部署(典型布局场景)
懂你的大海
博客等级 码龄6年 9049粉丝 1381原创
评论
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付:10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
