chart

说明

从API version 4开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

图表组件，用于呈现线形图、柱状图、量规图界面。

权限列表

无

子组件

不支持。

属性

除支持通用属性外，还支持如下属性：

名称	类型	默认值	必填	描述
type	string	line	否	设置图表类型（不支持动态修改），可选项有： - bar：柱状图。 - line：线形图。 - gauge：量规图。 - progress5+：进度类圆形图表。 - loading5+：加载类圆形图表。 - rainbow5+：占比类圆形图表。
options	ChartOptions	-	否	图表参数设置，柱状图和线形图必须设置参数设置，量规图不生效。可以设置x轴、y轴的最小值、最大值、刻度数、是否显示，线条宽度、是否平滑等。（不支持动态修改）
datasets	Array<ChartDataset>	-	否	数据集合，柱状图和线形图必须设置数据集合，量规图不生效。可以设置多条数据集及其背景色。
segments5+	DataSegment \| Array<DataSegment>	-	否	进度类、加载类和占比类圆形图表使用的数据结构。 DataSegment针对进度类和加载类圆形图表使用， Array<DataSegment>针对占比类图标使用，DataSegment最多9个。
effects5+	boolean	true	否	是否开启占比类、进度类圆形图表特效。
animationduration6+	number	3000	否	设置占比类圆形图表展开动画时长，单位为ms。

表1 ChartOptions

名称	类型	默认值	必填	描述
xAxis	ChartAxis	-	是	x轴参数设置。可以设置x轴最小值、最大值、刻度数以及是否显示。
yAxis	ChartAxis	-	是	y轴参数设置。可以设置y轴最小值、最大值、刻度数以及是否显示。
series	ChartSeries	-	否	仅线形图支持设置数据序列参数，可以设置的样式： - 线的样式，如线宽、是否平滑。 - 设置线最前端位置白点的样式和大小。

名称

类型

默认值

必填

描述

xAxis

ChartAxis

是

x轴参数设置。可以设置x轴最小值、最大值、刻度数以及是否显示。

yAxis

ChartAxis

是

y轴参数设置。可以设置y轴最小值、最大值、刻度数以及是否显示。

series

ChartSeries

否

仅线形图支持设置数据序列参数，可以设置的样式：

- 线的样式，如线宽、是否平滑。

- 设置线最前端位置白点的样式和大小。

表2 ChartDataset

名称	类型	默认值	必填	描述
strokeColor	<color>	#ff6384	否	仅线形图支持设置线条颜色。
fillColor	<color>	#ff6384	否	填充颜色。线形图表示填充的渐变颜色。
data	Array<number> \| Array<Point>5+	-	是	设置绘制线或柱中的点集。
gradient	boolean	false	否	仅线形图支持设置是否显示填充渐变颜色。

表3 ChartAxis

名称	类型	默认值	必填	描述
min	number	0	否	轴的最小值，仅线形图支持负数。
max	number	100	否	轴的最大值，仅线形图支持负数。
axisTick	number	10	否	轴显示的刻度数量。仅支持1~20，且具体显示的效果与图的宽度所占的像素/（max-min）有关。在柱状图中，每组数据显示的柱子数量与刻度数量一致，且柱子显示在刻度处。
display	boolean	false	否	是否显示轴。
color	<color>	#c0c0c0	否	轴颜色。

表4 ChartSeries

名称	类型	默认值	必填	描述
lineStyle	ChartLineStyle	-	否	线样式设置，如线宽、是否平滑。
headPoint	PointStyle	-	否	线最前端位置白点的样式和大小。
topPoint	PointStyle	-	否	最高点的样式和大小。
bottomPoint	PointStyle	-	否	最低点的样式和大小。
loop	ChartLoop	-	否	设置屏幕显示满时，是否需要重头开始绘制。

表5 ChartLineStyle

名称	类型	默认值	必填	描述
width	<length>	1px	否	线宽设置。
smooth	boolean	false	否	是否平滑。

表6 PointStyle

名称	类型	默认值	必填	描述
shape	string	circle	否	高亮点的形状。可选值为： - circle：圆形。 - square：方形。 - triangle：三角形。
size	<length>	5px	否	高亮点的大小。
strokeWidth	<length>	1px	否	边框宽度
strokeColor	<color>	#ff0000	否	边框颜色。
fillColor	<color>	#ff0000	否	填充颜色。

表7 ChartLoop

名称	类型	默认值	必填	描述
margin	<length>	1	否	擦除点的个数（最新绘制的点与最老的点之间的横向距离）。轻量设备margin和topPoint/bottomPoint/headPoint同时使用时，有概率出现point正好位于擦除区域的情况，导致point不可见，因此不建议同时使用。
gradient	boolean	false	否	是否需要渐变擦除。

表8 Point5+

名称	类型	默认值	必填	描述
value	number	0	是	表示绘制点的Y轴坐标。
pointStyle	PointStyle	-	否	表示当前数据点的绘制样式。
description	string	-	否	表示当前点的注释内容。
textLocation	string	-	否	可选值为top，bottom，none。分别表示注释的绘制位置位于点的上方，下方，以及不绘制。
textColor	<color>	#000000	否	表示注释文字的颜色。
lineDash	string	solid	否	表示绘制当前线段虚线的样式。“dashed， 5， 5”表示纯虚线，绘制5px的实线后留5px的空白。“solid”表示绘制实线。
lineColor	<color>	#000000	否	表示绘制当前线段的颜色。此颜色不设置会默认使用整体的strokeColor。

表9 DataSegment5+

名称	类型	默认值	必填	描述
startColor	Color	-	否	起始位置的颜色，设置startColor必须设置endColor。不设置startColor时，会使用系统默认预置的颜色数组，具体颜色值见下表。
endColor	Color	-	否	终止位置的颜色，设置endColor必须设置startColor。不设置startColor时，会使用系统默认预置的颜色数组。
value	number	0	是	占比数据的所占份额，最大100。
name	string	-	否	此类数据的名称。

数据组	浅色主题	深色主题
0	起始颜色：#f7ce00，结束颜色：#f99b11	起始颜色：#d1a738，结束颜色：#eb933d
1	起始颜色：#f76223，结束颜色：#f2400a	起始颜色：#e67d50，结束颜色：#d9542b
2	起始颜色：#f772ac，结束颜色：#e65392	起始颜色：#d5749e，结束颜色：#d6568d
3	起始颜色：#a575eb，结束颜色：#a12df7	起始颜色：#9973d1，结束颜色：#5552d9
4	起始颜色：#7b79f7，结束颜色：#4b48f7	起始颜色：#7977d9，结束颜色：#f99b11
5	起始颜色：#4b8af3，结束颜色：#007dff	起始颜色：#4c81d9，结束颜色：#217bd9
6	起始颜色：#73c1e6，结束颜色：#4fb4e3	起始颜色：#5ea6d1，结束颜色：#4895c2
7	起始颜色：#a5d61d，结束颜色：#69d14f	起始颜色：#91c23a，结束颜色：#70ba5d
8	起始颜色：#a2a2b0，结束颜色：#8e8e93	起始颜色：#8c8c99，结束颜色：#6b6b76

当类型为量规图时，还支持如下属性：

名称	类型	默认值	必填	描述
percent	number	0	否	当前值占整体的百分比，取值范围为0-100。

样式

除支持通用样式外，还支持如下样式：

名称	类型	默认值	必填	描述
stroke-width	<length>	32px（量规） 24px（占比类圆形图表）	否	量规、占比类圆形图表组件刻度条的宽度。
start-angle	<deg>	240（量规） 0（占比类圆形图表）	否	量规、占比类圆形图表组件刻度条起始角度，以时钟0点为基线。范围为0到360。
total-angle	<deg>	240（量规） 360（占比类圆形图表）	否	量规、占比类圆形图表组件刻度条总长度，范围为-360到360，负数标识起点到终点为逆时针。
center-x	<length>	-	否	量规组件刻度条中心位置，该样式优先于通用样式的position样式。该样式需要和center-y和radius一起配置才能生效。（仅量规图支持）
center-y	<length>	-	否	量规组件刻度条中心位置，该样式优先于通用样式的position样式。该样式需要和center-x和radius一起配置才能生效。（仅量规图支持）
radius	<length>	-	否	量规组件刻度条半径，该样式优先于通用样式的width和height样式。该样式需要和center-x和center-y一起配置才能生效。（仅量规图支持）
colors	Array	-	否	量规组件刻度条每一个区段的颜色。如：colors: #ff0000, #00ff00。（仅量规图支持）
weights	Array	-	否	量规组件刻度条每一个区段的权重。如：weights: 2, 2。（仅量规图支持）
font-family5+	Array	-	否	表示绘制注释的字体样式，支持自定义字体。
font-size5+	<length>	-	否	表示绘制注释的字体的大小。

事件

支持通用事件。

方法

除支持通用方法外，还支持如下方法：

方法	参数	描述
append	{ serial: number, data: Array<number>, }	向已有的数据序列中动态添加数据，根据serial指定目标序列，serial为datasets数组的下标，从0开始。假设serial的值为index，使用data数据更新datasets[index].data。仅线形图支持，按横坐标加1递增（与xAxis min/max设置相关）。

方法

参数

描述

append

{

serial: number,

data: Array<number>,

}

向已有的数据序列中动态添加数据，根据serial指定目标序列，serial为datasets数组的下标，从0开始。假设serial的值为index，使用data数据更新datasets[index].data。仅线形图支持，按横坐标加1递增（与xAxis min/max设置相关）。

示例

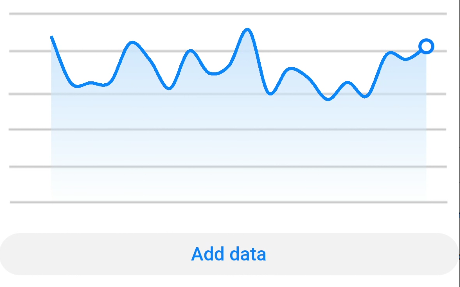

线形图

<!-- xxx.hml -->
<div class="container">
  <stack class="chart-region">
    <image class="chart-background" src="common/background.png"></image>
    <chart class="chart-data" type="line" ref="linechart" options="{{lineOps}}" datasets="{{lineData}}"></chart>
  </stack>
  <button value="Add data" onclick="addData"></button>
</div>

/* xxx.css */
.container {
  flex-direction: column;
  justify-content: center;
  align-items: center;
}
.chart-region {
  height: 400px;
  width: 700px;
}
.chart-background {
  object-fit: fill;
}
.chart-data {
  width: 700px;
  height: 600px;
}
button {
  width: 100%;
  height: 50px;
  background-color: #F4F2F1;
  text-color: #0C81F3;
}

// xxx.js
export default {
  data: {
    lineData: [
      {
        strokeColor: '#0081ff',
        fillColor: '#cce5ff',
        data: [763, 550, 551, 554, 731, 654, 525, 696, 595, 628, 791, 505, 613, 575, 475, 553, 491, 680, 657, 716],
        gradient: true
      }
    ],
    lineOps: {
      xAxis: {
        min: 0,
        max: 20,
        display: false
      },
      yAxis: {
        min: 0,
        max: 1000,
        display: false
      },
      series: {
        lineStyle: {
          width: "5px",
          smooth: true
        },
        headPoint: {
          shape: "circle",
          size: 20,
          strokeWidth: 5,
          fillColor: '#ffffff',
          strokeColor: '#007aff',
          display: true
        },
        loop: {
          margin: 2,
          gradient: true
        }
      }
    }
  },
  addData() {
    this.$refs.linechart.append({
      serial: 0,
      data: [Math.floor(Math.random() * 400) + 400]
    })
  }
}

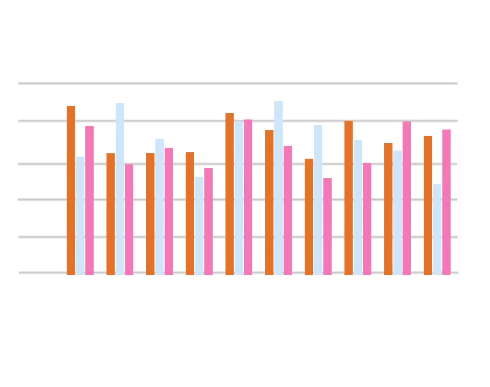

柱状图

<!-- xxx.hml -->
<div class="container">
  <stack class="data-region">
    <image class="data-background" src="common/background.png"></image>
    <chart class="data-bar" type="bar" id="bar-chart" options="{{barOps}}" datasets="{{barData}}"></chart>
  </stack>
</div>

/* xxx.css */
.container {
  flex-direction: column;
  justify-content: center;
  align-items: center;
}
.data-region {
  height: 400px;
  width: 700px;
}
.data-background {
  object-fit: fill;
}
.data-bar {
  width: 700px;
  height: 400px;
}

// xxx.js
export default {
  data: {
    barData: [
      {
        fillColor: '#f07826',
        data: [763, 550, 551, 554, 731, 654, 525, 696, 595, 628]
      },
      {
        fillColor: '#cce5ff',
        data: [535, 776, 615, 444, 694, 785, 677, 609, 562, 410]
      },
      {
        fillColor: '#ff88bb',
        data: [673, 500, 574, 483, 702, 583, 437, 506, 693, 657]
      },
    ],
    barOps: {
      xAxis: {
        min: 0,
        max: 20,
        display: false,
        axisTick: 10
      },
      yAxis: {
        min: 0,
        max: 1000,
        display: false
      }
    }
  }
}

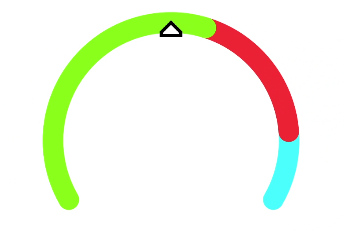

量规图

<!-- xxx.hml -->
<div class="container">
  <div class="gauge-region">
    <chart class="data-gauge" type="gauge" percent = "50"></chart>
  </div>
</div>

/* xxx.css */
.container {
  flex-direction: column;
  justify-content: center;
  align-items: center;
}
.gauge-region {
  height: 400px;
  width: 400px;
}
.data-gauge {
  colors: #83f115, #fd3636, #3bf8ff;
  weights: 4, 2, 1;
}

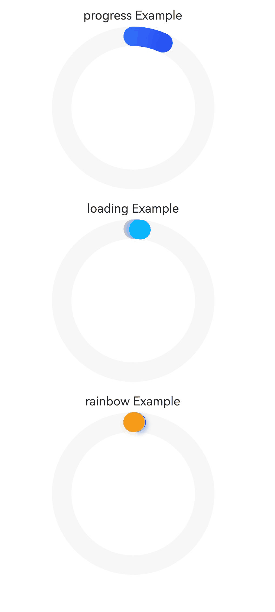

进度类、加载类、占比类圆形图表

<!-- xxx.hml -->
<div class="container">
    <text class="text">progress Example</text>
    <stack class="chart-region">
        <chart class="" type="progress" segments="{{ progressdata }}"></chart>
    </stack>
    <text class="text">loading Example</text>
    <stack class="chart-region">
        <chart class="" type="loading" segments="{{ loadingdata }}"></chart>
    </stack>
    <text class="text">rainbow Example</text>
    <stack class="chart-region">
        <chart class="" type="rainbow" segments="{{ rainbowdata }}" effects="true" animationduration="5000"></chart>
    </stack>
</div>

/* xxx.css */
.container {
    flex-direction: column;
    justify-content: center;
    align-items: center;
}
.chart-region {
    height: 400px;
    width: 700px;
    margin-top: 10px;
}
.text {
    margin-top: 30px;
}

// xxx.js
export default {
   data: {
      progressdata: {
         value: 50,
         name: 'progress'
      },
      loadingdata: {
         startColor: "#ffc0cb",
         endColor: "#00bfff",
      },
      rainbowdata: [
         {
            value: 50,
            name: 'item1'
         },
         {
            value: 10,
            name: 'item2'
         },
         {
            value: 20,
            name: 'item3'
         },
         {
            value: 10,
            name: 'item4'
         },
         {
            value: 10,
            name: 'item5'
         }
      ]
   }
}
