@ohos.matrix4 (矩阵变换)

本模块提供矩阵变换功能，可对图形进行平移、旋转和缩放等。

说明

本模块首批接口从API Version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

导入模块

import { matrix4 } from '@kit.ArkUI';

matrix4.init

init(options: [number,number,number,number,number,number,number,number,number,number,number,number,number,number,number,number]): Matrix4Transit

Matrix的构造函数，可以通过传入的参数创建一个四阶矩阵，矩阵为列优先。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
options

[number,number,number,number,

number,number,number,number,

number,number,number,number,

number,number,number,number]

是

参数为长度为16（4*4）的number数组, 详情见四阶矩阵说明。

默认值：

[1, 0, 0, 0,

0, 1, 0, 0,

0, 0, 1, 0,

0, 0, 0, 1]

返回值：

类型说明
Matrix4Transit根据入参创建的四阶矩阵对象。

四阶矩阵说明：

参数名类型必填说明
m00number是x轴缩放值，单位矩阵默认为1。
m01number是第2个值，xyz轴旋转或倾斜会影响这个值。
m02number是第3个值，xyz轴旋转会影响这个值。
m03number是第4个值，透视投影会影响这个值。
m10number是第5个值，xyz轴旋转或倾斜会影响这个值。
m11number是y轴缩放值，单位矩阵默认为1。
m12number是第7个值，xyz轴旋转会影响这个值。
m13number是第8个值，透视投影会影响这个值。
m20number是第9个值，xyz轴旋转会影响这个值。
m21number是第10个值，xyz轴旋转会影响这个值。
m22number是z轴缩放值，单位矩阵默认为1。
m23number是第12个值，透视投影会影响这个值。
m30number是x轴平移值，单位px，单位矩阵默认为0。
m31number是y轴平移值，单位px，单位矩阵默认为0。
m32number是z轴平移值，单位px，单位矩阵默认为0。
m33number是齐次坐标下生效，产生透视投影效果。

示例

import { matrix4 } from '@kit.ArkUI';
// 创建一个四阶矩阵
let matrix = matrix4.init([1.0, 0.0, 0.0, 0.0,
0.0, 1.0, 0.0, 0.0,
0.0, 0.0, 1.0, 0.0,
0.0, 0.0, 0.0, 1.0])
@Entry
@Component
struct Tests {
build() {
Column() {
Image($r("app.media.zh"))
.width("40%")
.height(100)
.transform(matrix)
}
}
}

matrix4.identity

identity(): Matrix4Transit

Matrix的初始化函数，可以返回一个单位矩阵对象。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型说明
Matrix4Transit单位矩阵对象。

示例：

// matrix1 和 matrix2 效果一致
import { matrix4 } from '@kit.ArkUI';
let matrix1 = matrix4.init([1.0, 0.0, 0.0, 0.0,
0.0, 1.0, 0.0, 0.0,
0.0, 0.0, 1.0, 0.0,
0.0, 0.0, 0.0, 1.0])
let matrix2 = matrix4.identity()
@Entry
@Component
struct Tests {
build() {
Column() {
Image($r("app.media.zh"))
.width("40%")
.height(100)
.transform(matrix1)
Image($r("app.media.zh"))
.width("40%")
.height(100)
.margin({ top: 150 })
.transform(matrix2)
}
}
}

Matrix4Transit

矩阵对象。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

copy

copy(): Matrix4Transit

Matrix的拷贝函数，可以拷贝一份当前的矩阵对象。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型说明
Matrix4Transit当前矩阵的拷贝对象。

示例：

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct Test {
private matrix1 = matrix4.identity().scale({ x: 1.5 })
private matrix2 = this.matrix1.copy().translate({ x: 200 })
imageSize:Length = '300px'
build() {
Column({space:"50px"}) {
Image($r("app.media.testImage"))
.width(this.imageSize)
.height(this.imageSize)
Image($r("app.media.testImage"))
.width(this.imageSize)
.height(this.imageSize)
.transform(this.matrix1)
Image($r("app.media.testImage"))
.width(this.imageSize)
.height(this.imageSize)
.transform(this.matrix2)
}.alignItems(HorizontalAlign.Center)
.height('100%').width("100%")
.justifyContent(FlexAlign.Center)
}
}

combine

combine(options: Matrix4Transit): Matrix4Transit

Matrix的叠加函数，可以将两个矩阵的效果叠加起来生成一个新的矩阵对象。会改变调用该函数的原始矩阵。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsMatrix4Transit是待叠加的矩阵对象。

返回值：

类型说明
Matrix4Transit矩阵叠加后的对象。

示例：

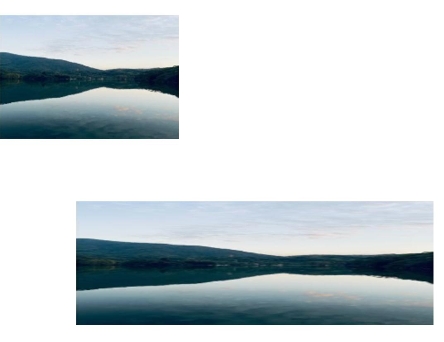

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct Test {
private matrix1 = matrix4.identity().translate({ x: 200 })
private matrix2 = matrix4.identity().scale({ x: 2 })

build() {
Column() {
// 矩阵变换前
Image($r("app.media.icon"))
.width("40%")
.height(100)
.margin({ top: 50 })
// 先平移x轴200px，再缩放两倍x轴，得到矩阵变换后的效果图
Image($r("app.media.icon"))
.transform(this.matrix1.copy().combine(this.matrix2))
.width("40%")
.height(100)
.margin({ top: 50 })
}
}
}

invert

invert(): Matrix4Transit

Matrix的逆函数，可以返回一个当前矩阵对象的逆矩阵，即效果正好相反。会改变调用该函数的原始矩阵。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型说明
Matrix4Transit当前矩阵的逆矩阵对象。

示例：

import { matrix4 } from '@kit.ArkUI';
// matrix1(宽放大2倍) 和 matrix2(宽缩小2倍) 效果相反
let matrix1 = matrix4.identity().scale({ x: 2 })
let matrix2 = matrix1.copy().invert()

@Entry
@Component
struct Tests {
build() {
Column() {
Image($r("app.media.zh"))
.width(200)
.height(100)
.transform(matrix1)
.margin({ top: 100 })
Image($r("app.media.zh"))
.width(200)
.height(100)
.margin({ top: 150 })
.transform(matrix2)
}
}
}

translate

translate(options: TranslateOption): Matrix4Transit

Matrix的平移函数，可以为当前矩阵增加x轴/y轴/z轴平移效果。会改变调用该函数的原始矩阵。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsTranslateOption是设置平移参数。

返回值：

类型说明
Matrix4Transit平移效果后的矩阵对象。

示例：

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct Test {
private matrix1 = matrix4.identity().translate({ x: 100, y: 200, z: 30 })

build() {
Column() {
Image($r("app.media.bg1")).transform(this.matrix1)
.width("40%")
.height(100)
}
}
}

scale

scale(options: ScaleOption): Matrix4Transit

Matrix的缩放函数，可以为当前矩阵增加x轴/y轴/z轴缩放效果。会改变调用该函数的原始矩阵。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsScaleOption是设置缩放参数。

返回值：

类型说明
Matrix4Transit缩放效果后的矩阵对象。

示例：

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct Test {
private matrix1 = matrix4.identity()
.scale({ x: 2, y: 3, z: 4, centerX: 50, centerY: 50 })

build() {
Column() {
Image($r("app.media.testImage")).transform(this.matrix1)
.width("300px")
.height("300px")
}.width("100%").height("100%").justifyContent(FlexAlign.Center)
}
}

skew12+

skew(x: number, y: number): Matrix4Transit

Matrix的倾斜函数，可以为当前矩阵增加x轴/y轴倾斜效果。会改变调用该函数的原始矩阵。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
xnumber是设置x轴倾斜参数。
ynumber是设置y轴倾斜参数。

返回值：

类型说明
Matrix4Transit倾斜效果后的矩阵对象。

示例：

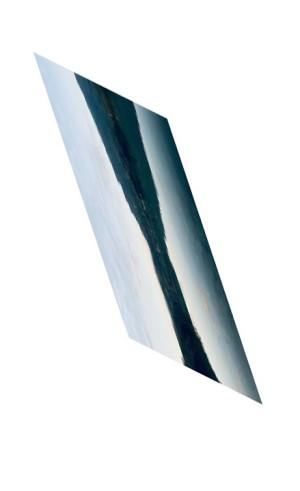

// xxx.ets
import { matrix4 } from '@kit.ArkUI';
@Entry
@Component
struct Test {
private matrix1 = matrix4.identity().skew(2, 3)

build() {
Column() {
Image($r("app.media.bg1")).transform(this.matrix1)
.height(100)
.margin({
top: 300
})
}
.width("100%")
.height("100%")
}
}

rotate

rotate(options: RotateOption): Matrix4Transit

Matrix的旋转函数，可以为当前矩阵增加x轴/y轴/z轴旋转效果。会改变调用该函数的原始矩阵。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsRotateOption是设置旋转参数。

返回值：

类型说明
Matrix4Transit旋转效果后的矩阵对象。

示例：

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct Test {
private matrix1 = matrix4.identity().rotate({ x: 1, y: 1, z: 2, angle: 30 })

build() {
Column() {
Image($r("app.media.bg1")).transform(this.matrix1)
.width("40%")
.height(100)
}.width("100%").margin({ top: 50 })
}
}

transformPoint

transformPoint(options: [number, number]): [number, number]

Matrix的坐标点转换函数，可以将当前的变换效果作用到一个坐标点上。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
options[number, number]是需要转换的坐标点。

返回值：

类型说明
[number, number]返回矩阵变换后的Point对象。

示例：

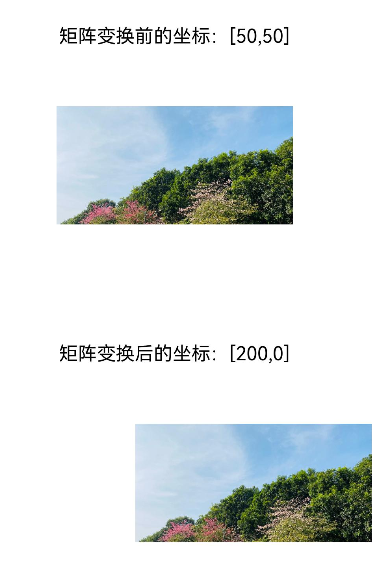

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct Test {
private originPoint: number[] = [50, 50]
private matrix_1 = matrix4.identity().translate({ x: 150, y: -50 })
private transformPoint = this.matrix_1.transformPoint([this.originPoint[0], this.originPoint[1]])
private matrix_2 = matrix4.identity().translate({ x: this.transformPoint[0], y: this.transformPoint[1] })

build() {
Column() {
Text(`矩阵变换前的坐标：[${this.originPoint}]`)
.fontSize(16)
Image($r("app.media.image"))
.width('600px')
.height('300px')
.margin({ top: 50 })
Text(`矩阵变换后的坐标：[${this.transformPoint}]`)
.fontSize(16)
.margin({ top: 100 })
Image($r("app.media.image"))
.width('600px')
.height('300px')
.margin({ top: 50 })
.transform(this.matrix_2)
}.width("100%").padding(50)
}
}

setPolyToPoly12+

setPolyToPoly(options: PolyToPolyOptions): Matrix4Transit

将一个多边形的顶点坐标映射到另外一个多边形的顶点坐标。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsPolyToPolyOptions是映射相关的参数。

返回值：

类型说明
Matrix4Transit当前矩阵变换后的对象。

说明

需要配合scale({centerX:0,centerY:0,x:1})保证变换的中心点是组件左上角。

示例：

import { matrix4 } from '@kit.ArkUI'

@Entry
@Component
struct Index {
private matrix1 = matrix4.identity().setPolyToPoly({ src: [{x:0, y:0}, {x:500, y:0}, {x:0, y:500}, {x:500, y:500} ],
dst:[{x:0, y:0}, {x:500, y:0}, {x:0, y:500}, {x:750, y:1000} ], pointCount:4})

build() {
Stack() {
Column().backgroundColor(Color.Blue)
.width('500px')
.height('500px')
Image($r('app.media.transition_image1'))
.scale({centerX:0,centerY:0,x:1})
.transform(this.matrix1)
.width('500px')
.height('500px')
}.width("100%").height("100%").opacity(0.5)
}
}

TranslateOption

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称类型必填说明
xnumber否

x轴的平移距离。

单位：px

默认值：0

取值范围 (-∞, +∞)

ynumber否

y轴的平移距离。

单位：px

默认值：0

取值范围 (-∞, +∞)

znumber否

z轴的平移距离。

单位：px

默认值：0

取值范围 (-∞, +∞)

ScaleOption

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称类型必填说明
xnumber否

x轴的缩放倍数。x>1时以x轴方向放大，0<x<1时以x轴方向缩小，x<0时沿x轴反向并缩放。

默认值：1

取值范围 (-∞, +∞)

ynumber否

y轴的缩放倍数。y>1时以y轴方向放大，0<y<1时以y轴方向缩小，y<0时沿y轴反向并缩放。

默认值：1

取值范围 (-∞, +∞)

znumber否

z轴的缩放倍数。z>1时以z轴方向放大，0<z<1时以z轴方向缩小，z<0时沿z轴反向并缩放。

默认值：1

取值范围 (-∞, +∞)

centerXnumber否

变换中心点x轴坐标。

单位：px

默认值：组件中心点x轴坐标。

取值范围 (-∞, +∞)

centerYnumber否

变换中心点y轴坐标。

单位：px

默认值：组件中心点y轴坐标。

取值范围 (-∞, +∞)

RotateOption

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称类型必填说明
xnumber否

旋转轴向量x坐标。

默认值：0。

取值范围 (-∞, +∞)

ynumber否

旋转轴向量y坐标。

默认值：0。

取值范围 (-∞, +∞)

znumber否

旋转轴向量z坐标。

默认值：0。

取值范围 (-∞, +∞)。

说明： 旋转向量中x、y、z至少有一个不为0才有意义。

anglenumber否

旋转角度。

默认值：0

centerXnumber否

单次矩阵变换中心点相对于组件变换中心点（锚点）的额外x轴偏移值。

单位：px

默认值：0

说明：

为0时表示x方向的矩阵变换中心恰好为组件x方向锚点，取值表示相对组件x方向锚点的额外偏移量。

centerYnumber否

单次矩阵变换中心点相对于组件变换中心点（锚点）的额外y轴偏移值。

单位：px

默认值：0

说明：

为0时表示y方向的矩阵变换中心恰好为组件y方向锚点，取值表示相对组件y方向锚点的额外偏移量。

PolyToPolyOptions12+

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称类型必填说明
srcArray<Point>是源点坐标。
srcIndexnumber否

源点坐标起始索引。

默认值:0。

dstArray<Point>是目标点坐标。
dstIndexnumber否

目标坐标起始索引。

默认值:0。

pointCountnumber否

使用到的点数量。

默认值: src.length/2。

Point12+

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称类型必填说明
xnumber是x轴坐标。
ynumber是y轴坐标。

matrix4.copy(deprecated)

copy(): Matrix4Transit

Matrix的拷贝函数，可以拷贝一份当前的矩阵对象。

说明

从API version 10开始废弃。建议使用Matrix4Transit.copy替代。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型说明
Matrix4Transit当前矩阵的拷贝对象。

示例：

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct Test {
private matrix1 = matrix4.identity().translate({ x: 100 })
// 对matrix1的拷贝矩阵做scale操作，不影响到matrix1
private matrix2 = this.matrix1.copy().scale({ x: 2 })

build() {
Column() {
Image($r("app.media.bg1"))
.width("40%")
.height(100)
.transform(this.matrix1)
Image($r("app.media.bg2"))
.width("40%")
.height(100)
.margin({ top: 50 })
.transform(this.matrix2)
}
}
}

matrix4.invert(deprecated)

invert(): Matrix4Transit

Matrix的逆函数，可以返回一个当前矩阵对象的逆矩阵，即效果正好相反。

说明

从API version 10开始废弃。建议使用Matrix4Transit.invert替代。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型说明
Matrix4Transit当前矩阵的逆矩阵对象。

matrix4.combine(deprecated)

combine(options: Matrix4Transit): Matrix4Transit

Matrix的叠加函数，可以将两个矩阵的效果叠加起来生成一个新的矩阵对象。

说明

从API version 10开始废弃。建议使用Matrix4Transit.combine替代。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsMatrix4Transit是待叠加的矩阵对象。

返回值：

类型说明
Matrix4Transit叠加后的矩阵对象。

matrix4.translate(deprecated)

translate(options: TranslateOption): Matrix4Transit

Matrix的平移函数，可以为当前矩阵增加x轴/y轴/z轴平移效果。

说明

从API version 10开始废弃。建议使用Matrix4Transit.translate替代。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsTranslateOption是设置平移参数。

返回值：

类型说明
Matrix4Transit平移后的矩阵对象。

matrix4.scale(deprecated)

scale(options: ScaleOption): Matrix4Transit

Matrix的缩放函数，可以为当前矩阵增加x轴/y轴/z轴缩放效果。

说明

从API version 10开始废弃。建议使用Matrix4Transit.scale替代。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsScaleOption是设置缩放参数。

返回值：

类型说明
Matrix4Transit缩放后的矩阵对象。

matrix4.rotate(deprecated)

rotate(options: RotateOption): Matrix4Transit

Matrix的旋转函数，可以为当前矩阵增加x轴/y轴/z轴旋转效果。

说明

从API version 10开始废弃。建议使用Matrix4Transit.rotate替代。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsRotateOption是设置旋转参数。

返回值：

类型说明
Matrix4Transit旋转后的矩阵对象。

matrix4.transformPoint(deprecated)

transformPoint(options: [number, number]): [number, number]

Matrix的坐标点转换函数，可以将当前的变换效果作用到一个坐标点上。

说明

从API version 10开始废弃。建议使用Matrix4Transit.transformPoint替代。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
options[number, number]是需要转换的坐标点。

返回值：

类型说明
[number, number]返回矩阵变换后的Point对象。

评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
