JNI 与 NDK 入门（一）

JNI

概念

JNI是Java Native Interface的简写，它可以使Java与其他语言(如C、C++)进行交互。

它是Java调用Native语言的一种特性，属于Java语言的范畴，与Android无关。

为何需要JNI

• Java的源文件非常容易被反编译，而通过Native语言生成的.so库文件则不容易被反编译。
• 有时我们使用Java时需要使用到一些库来实现功能，但这些库仅仅提供了一些Native语言的接口。
• 使用Native语言编写的代码运行效率高，尤其体现在音频视频图片的处理等需要大量复杂运算的操作上。充分利用了硬件的性能。

由于上述原因，此时我们就需要让Java与Native语言交互。而由于Java的特点，与Native语言的交互能力很弱。因此在此时，我们就需要用到JNI特性增强Java与Native方法的交互能力。

实现的步骤

1. 在Java中声明Native方法（需要调用的本地方法）
2. 通过 javac 编译 Java源文件（ 生成.class文件）
3. 通过 javah 命令生成JNI头文件（生成.h文件）
4. 通过Native语言实现在Java源码中声明的Native方法
5. 编译成.so库文件
6. 通过Java命令执行 Java程序，最终实现Java调用本地代码(借助so库文件)

NDK

概念

Native是Native Development Kit的简写，是Android的开发工具包，属于Android，与Java无关系。

它可以快速开发C/C++的动态库，自动将.so和应用一起打包为APK。因此我们可以通过NDK来在Android开发中通过JNI与Native方法交互。

使用方式

1. 配置 Android NDK环境（在SDK Manager中下载NDK、CMake、LLDB）
2. 创建 Android 项目，与 NDK进行关联（创建项目时选择C++ support)
3. 在 Android 项目中声明所需要调用的 Native方法
4. 用Native语言实现在Android中声明的Native方法
5. 通过 ndk-bulid 命令编译产生.so库文件

将Android项目与NDK关联

配置NDK路径

在local.properties中加入如下一行即可

ndk.dir=<ndk路径>

添加配置

在Gradle的 gradle.properties中加入如下一行，目的是对旧版本的NDK支持

android.useDeprecatedNdk=true

添加ndk节点

在build.gradle中的defaultConfig和android中加入如下的externalNativeBuild节点

apply plugin: 'com.android.application'

android {

    compileSdkVersion 27

    defaultConfig {

        applicationId "com.n0texpecterr0r.ndkdemo"

        minSdkVersion 19

        targetSdkVersion 27

        versionCode 1

        versionName "1.0"

        testInstrumentationRunner "android.support.test.runner.AndroidJUnitRunner"

        externalNativeBuild {

            cmake {

                cppFlags ""

            }

        }

    }

    buildTypes {

        release {

            minifyEnabled false

            proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'

        }

    }

    externalNativeBuild {

        cmake {

            path "CMakeLists.txt"

        }

    }

}

dependencies {

    implementation fileTree(dir: 'libs', include: ['*.jar'])

    implementation 'com.android.support:appcompat-v7:27.1.1'

    implementation 'com.android.support.constraint:constraint-layout:1.1.3'

    testImplementation 'junit:junit:4.12'

    androidTestImplementation 'com.android.support.test<span class="emoji emoji-sizer" style="background-image:url(/emoji-data/img-apple-64/1f3c3.png)" data-codepoints="1f3c3"></span>1.0.2'

    androidTestImplementation 'com.android.support.test.espresso:espresso-core:3.0.2'

}

开发Native代码

在Java文件中声明native方法

我们首先需要在Java代码的类中通过static块来加载我们的Native库。可以通过如下代码，其中loadLibrary的参数是在CMakeList.txt中定义的Native库的名称

static {

    System.loadLibrary("native-lib");

}

之后，我们便可以在这个类中声明Native方法

public native String getStringFromJNI();

创建CMakeList.txt

我们还需要在src中创建一个CMakeList.txt文件，这个文件约束了Native语言源文件的编译规则。比如下面

cmake_minimum_required(VERSION 3.4.1)

add_library(native-lib SHARED src/main/cpp/native-lib.cpp)

find_library(log-lib log)

target_link_libraries(native-lib ${log-lib})

add_library方法中定义了一个so库，它的名称是native-lib，也就是我们在Java文件中用到的字符串，而后面则跟着这个库对应的Native文件的路径

find_library则是定义了一个路径变量，经过了这个方法，log-lib这个变量中的值就是Android中log库的路径

target_link_libraries则是将native-lib这个库和log库连接了起来，这样我们就能在native-lib中使用log库的方法。

创建Native方法文件

在前面的CMake文件中可以看到，我们把文件放在了src/main/cpp/，因此我们创建cpp这个目录，在里面创建C++源文件native-lib.cpp。

然后， 我们便可以开始编写如下的代码：

#include <jni.h>

#include <string>

extern "C"{

  JNIEXPORT jstring JNICALL

  Java_com_n0texpecterr0r_ndkdemo_MainActivity_getStringFromJNI(

      JNIEnv* env,

      jobject) {

    std::string hello = "IG牛逼";

    return env->NewStringUTF(hello.c_str());

  }

}

此处我们使用的是C++语言，让我们来看看具体的代码。

首先我们引入了jni需要的jni.h，这个头文件中声明了各个jni需要用到的函数。同时我们引入了C++中的string.h。

然后我们看到extern "C"。为了了解这里为什么使用了extern "C"，我们首先需要知道下面的知识：

在C中，编译时的函数签名仅仅是包含了函数的名称，因此不同参数的函数都是同样的签名。这也就是为什么C不支持重载。

而C++为了支持重载，在编译的时候函数的签名除了包含函数的名称，还携带了函数的参数及返回类型等等。

试想此时我们有个C的函数库要给C++调用，会因为签名的不同而找不到对应的函数。因此，我们需要使用extern "C"来告诉编译器使用编译C的方式来连接。

接下来我们看看JNIEXPORT和JNICALL关键字，这两个关键字是两个宏定义，他主要的作用就是说明该函数为JNI函数。

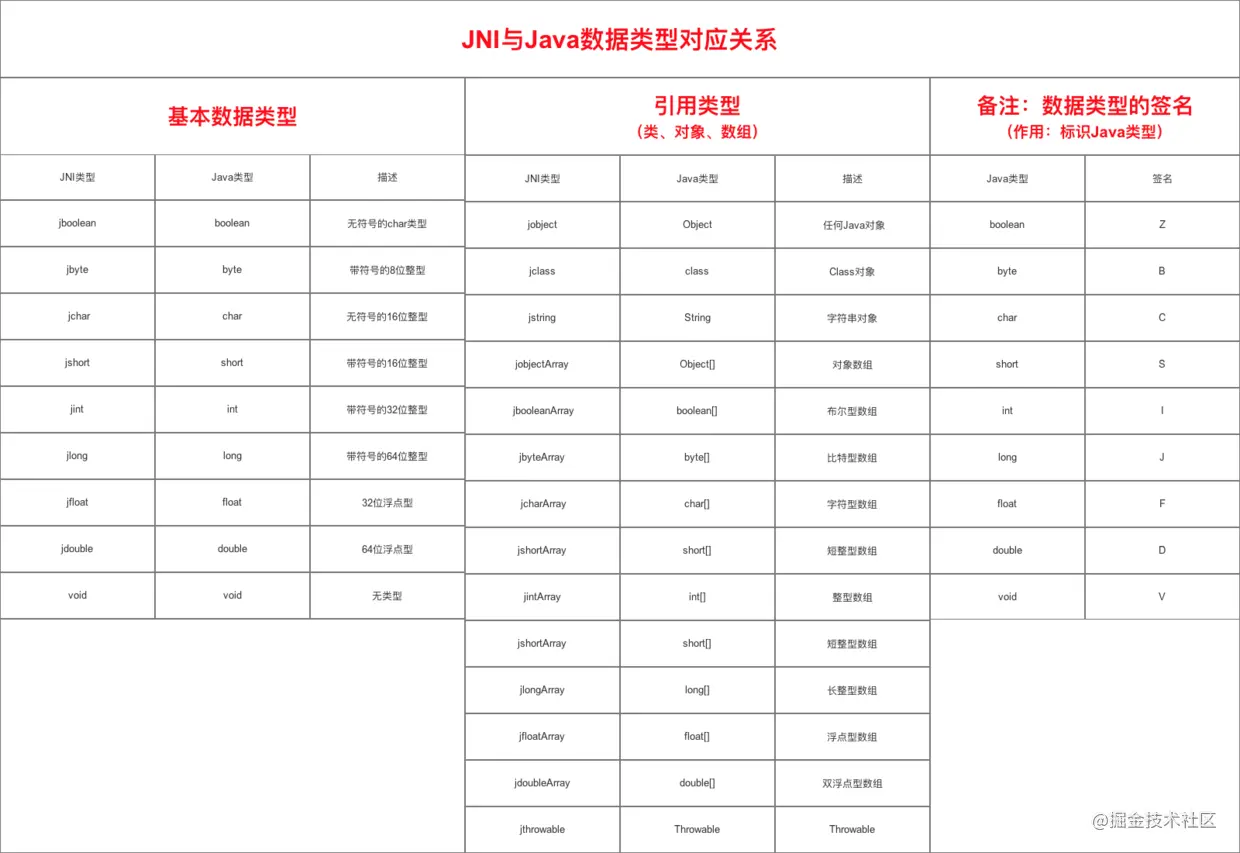

而jstring则对应了Java中的String类，JNI中有很多类似jstring的类来对应Java中的类，下面是Java中的类与JNI类型的对照表

我们继续看到函数名Java_com_n0texpecterr0r_ndkdemo_MainActivity_getStringFromJNI。其实函数名中的_相当于Java中的 . 也就是这个函数名代表了java.com.n0texpecterr0r.ndkdemo.MainActivity.java中的getStringFromJNI方法，也就是我们之前定义的native方法。

格式大概如下：

Java_包名_类名_需要调用的方法名

其中，Java必须大写，包名里的.要改成_，_要改成_1

接下来我们看到这个函数的两个参数：

• JNIEnv* env：代表了JVM的环境，Native方法可以通过这个指针来调用Java代码
• jobject obj：它就相当于定义了这个JNI方法的类 (MainActivity) 的this引用

然后可以看到后面我们创建了一个string hello，之后通过env->NewStringUTF(hello.c_str())方法创建了一个jstring类型的变量并返回。

在Java代码中调用native方法

接着，我们便可以在MainActivty中像调用Java方法一样调用这个native方法

TextView tv = findViewById(R.id.sample_text);

tv.setText(getStringFromJNI());

我们尝试运行，可以看到，我们成功用C++构建了一个字符串并返回给Java调用:

[图片上传失败...(image-cf0641-1628687485525)]

CMake

我们在NDK开发中使用CMake的语法来编写简单的代码描述编译的过程，由于这篇文章是讲NDK的，所以关于CMake的语法就不再赘述了。。。如果想要了解CMake语法可以学习这本书《CMake Practice》

JNI与Java代码交互

方法签名

概念

在我们JNI层调用一个方法时，需要传递一个参数——方法签名。

为什么要使用方法签名呢？因为在Java中的方法是可以重载的，两个方法可能名称相同而参数不同。为了区分调用的方法，就引入了方法签名的概念。

签名规则

对于基本类型的参数，每个类型对应了一个不同的字母：

• boolean Z
• byte B
• char C
• short S
• int I
• long J
• float F
• double D
• void V

对于类，则使用 L+类名 的方式，其中(.)用(/)代替，最后加上分号

比如 java.lang.String就是 Ljava/lang/String;

对于数组，则在前面加 [ ，然后加类型的签名，几维数组就加几个。

比如 int[]对应的就是[I ， boolean[][]对应的则是[[Z，而java.lang.String[]就是[Ljava/lang/String;

打印方法签名

我们可以通过 javap -s 命令来打印方法的签名。

例子

比如下面的方法

public native String getMessage();

public native String getMessage(String id,long i);

对应的方法签名分别为：

()Ljava/lang/String;

(Ljava/long/String;J)Ljava/lang/String;

可以看到，前面括号中表示的是方法的参数列表，后面表示的则是返回值。

今天就先肝这么多，明天再说
