Flutter 核心渲染流程分析 [完结篇]

最新推荐文章于 2025-08-20 10:45:34 发布

原创最新推荐文章于 2025-08-20 10:45:34 发布 · 950 阅读

8 ·

CC 4.0 BY-SA版权

文章标签：

#android #面试 #移动开发

Andorid进阶专栏收录该内容

311 篇文章

订阅专栏

本文深入探讨Flutter的UI核心渲染流程，从setState()开始，讲解SchedulerBinding.scheduleFrame()如何调度帧的生成，分析handleBeginFrame和drawFrame在渲染生命周期中的角色，揭示Flutter如何利用Native层的垂直同步信号实现高效渲染。文章总结了关键步骤，包括Build、Layout和Paint阶段，旨在帮助开发者理解Flutter渲染机制。

导语

作为一个 Flutter 开发者，我们仅需组合 widget 即可实现各种不同的交互。这其中 Flutter 是如何通过 widget 完成屏幕上的呈现？Native 层起到了怎样的作用？作为 UI 核心渲染流程的完结篇，这次我们不陷于每一个细节，而是从全局梳理主要流程，把握关键节点。对于细节的知识点，我会附上一些更深入的文章。希望能对你认识 Flutter 渲染机制有所帮助。

一、缘起：setState()

无论是一个简单的列表，还是一段灵巧的动画，本质都是由一个个快速切换的画面组成，术语称其为「帧」。当我们在滑动列表，或者播放动画的时候。系统不断地生产帧，并将其绘制到屏幕上，呈现出「动」起来了的感觉。

而在 Flutter 中当需要更新 UI 展示的时候，我们第一时间往往想到 setState()。更新 UI 本质上，不就是用一个新的「帧」去替换上一个「帧」么。所以，其中必定会执行帧的调度逻辑。而 setState 最终调用到 BuildOwner.scheduleBuildFor。

  /// dart
  /// Adds an element to the dirty elements list so that it will be rebuilt
  /// when [WidgetsBinding.drawFrame] calls [buildScope].
  void scheduleBuildFor(Element element) {
    .......
    if (!_scheduledFlushDirtyElements && onBuildScheduled != null) {
      _scheduledFlushDirtyElements = true;
      onBuildScheduled();
    }
    _dirtyElements.add(element);
    element._inDirtyList = true;
    ........
   }

方法中有两个关键点：

1、onBuildScheduled()

2、将 element 添加到 _dirtyElements 中

第二点没什么好说，后面会用到，关键先看第一点。跟踪引用，会发现第一个方法最终会执行到 SchedulerBinding.scheduleFrame()，这便是绘制的源头。

二、渲染起源：SchedulerBinding.scheduleFrame()

  /// dart
  /// 调用 C++ 到 Native 层，请求 Vsync 信号
  void scheduleFrame() {
    if (_hasScheduledFrame || !_framesEnabled)
      return;
     ensureFrameCallbacksRegistered();
     window.scheduleFrame();
    _hasScheduledFrame = true;
  }

这个方法代码量并不多，关键在 window.scheduleFrame() ，这是一个 native 方法。

  void scheduleFrame() native 'Window_scheduleFrame';

以安卓为例，最终会执行到 JNI_OnLoad 注册的 Java 接口 AsyncWaitForVsyncDelegate.asyncWaitForVsync，这个接口在 Flutter 启动时初始化。实现内容如下

new FlutterJNI.AsyncWaitForVsyncDelegate() {
        @Override
        public void asyncWaitForVsync(long cookie) {
          Choreographer.getInstance()
              .postFrameCallback(
                  new Choreographer.FrameCallback() {
                    @Override
                    public void doFrame(long frameTimeNanos) {
                      float fps = windowManager.getDefaultDisplay().getRefreshRate();
                      long refreshPeriodNanos = (long) (1000000000.0 / fps);
                      FlutterJNI.nativeOnVsync(
                          frameTimeNanos, frameTimeNanos + refreshPeriodNanos, cookie);
                    }
                  });
        }
      }

初始化可以看：深入理解Flutter引擎启动

Choreographer.getInstance().postFrameCallback 用于监听系统垂直同步信号，在下一个垂直信号来临时回调 doFrame，通过 FlutterJNI.nativeOnVsync 走到 c++ 中。经过复杂的链路，将下面的任务添加到到 UI Task Runner 中的事件队列中：

lib/ui/window/platform_configuration.cc

void PlatformConfiguration::BeginFrame(fml::TimePoint frameTime) {
  .................
  // 调用 dart 中的 _window.onBeginFrame
  tonic::LogIfError(
      tonic::DartInvoke(begin_frame_.Get(), {Dart_NewInteger(microseconds),}));
  // 执行 microTask
  UIDartState::Current()->FlushMicrotasksNow();
  // 调用 dart 中的 _window.onDrawFrame
  tonic::LogIfError(tonic::DartInvokeVoid(draw_frame_.Get()));
}

回调的初始化流程可看：Flutter渲染机制—UI线程（文章基于 sdk 版本较早，部分函数位置有所修改）

这个方法有三个主要流程：

1、执行 window.onBeginFrame，这个方法映射到 dart 中的 handleBeginFrame()

2、接着执行 MicroTask 队列（所以 MicroTask 不仅只在某个 Event 执行后被调度）

3、最后执行 window.onDrawFrame，对应 dart 中的 drawFrame()

2 很好理解，就是执行 MicroTask 下面我们主要分析 1 和 3。

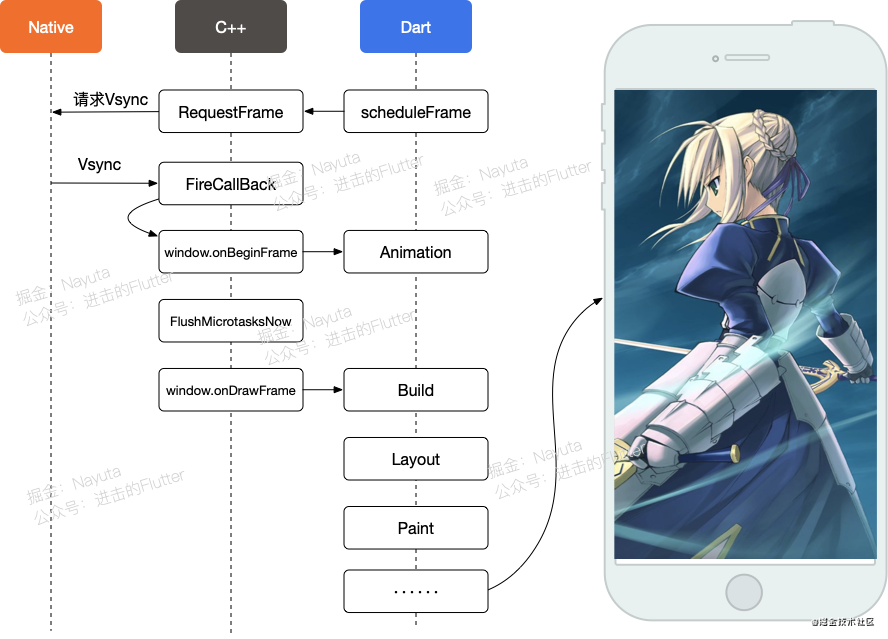

总结：整个流程由 Dart 发起，通过 C++ 回调到 Native 层，注册一次垂直同步信号的监听。等到信号来到，再通知 Dart 进行渲染。可以看出，Flutter 上的渲染，是先由 Dart 侧主动发起，而不是被动等待垂直信号的通知。这可以解释，比如一些静态页面时，整个屏幕不会多次渲染。并且由于是 Native 层的垂直同步信号，所以也完全适配高刷的设备。

三、Flutter 调度生命周期

分析 handleBeginFrame 和 drawFrame 其实并不复杂，从 Flutter 的调度状态并可掌握。

在 SchedulerBinding 中定义五种调度状态的枚举（按先后顺序排列）：

枚举值	说明
SchedulerPhase. transientCallbacks	handleBeginFrame 触发，执行`_transientCallbacks`集合中的任务。顾名思义，`_transientCallbacks` 是一个临时性的集合，往往通过 Ticker 向里面添加一些动画任务。
SchedulerPhase. midFrameMicrotasks	这个状态的扭转在 handleBeginFrame 中，但实际的任务是，由 C++ 调度 MicroTask（上面的 2）。
SchedulerPhase. persistentCallbacks	handleDrawFrame 触发，执行 `_persistentCallbacks` 集合中的任务。这些任务是一帧绘制所必须的，例如 build、layout、paint。
SchedulerPhase. postFrameCallbacks	handleDrawFrame 触发，在上一个的任务集合执行完成后，执行 `_postFrameCallbacks`集合中的任务。由于系统已经 layout ，所以可以在这个阶段获取 widget 的尺寸信息（RenderBox、RenderSliver）。
SchedulerPhase.idle	handleDrawFrame 触发，所有的任务都已执行完成，处于空闲阶段。

一帧的调度会经过五种状态的扭转，我们再结合来看 handleBeginFrame 和 drawFrame。

handleBeginFrame：处理渲染前的任务

这个方法中主要处理一些临时性的任务，比如动画。因为例如我们做一个 widget 放大的动画，实质上就是在每个垂直信号来临的时候，计算其对应的大小状态并且将其绘制。可能有的页面有动画，有时候没有。所以这是一个「临时性」的任务集合。对应会扭转到生命周期中的 SchedulerPhase. transientCallbacks 和 SchedulerPhase. midFrameMicrotasks 状态。
