ffmpeg命令分析-filter_complex

最新推荐文章于 2025-04-14 09:47:32 发布

梅花十三儿

最新推荐文章于 2025-04-14 09:47:32 发布

阅读量2.2k

点赞数 1

文章标签：音视频

本文链接：https://blog.youkuaiyun.com/Android062005/article/details/125000181

版权

本文深入分析ffmpeg4.4中-filter_complex命令的使用，讲解如何将图片logo放置到视频左上角。重点探讨了复杂滤镜的概念，解释了init_complex_filters和init_simple_filtergraph的区别，并通过源码解析了filter初始化的过程，包括avfilter_graph_parse2的两次调用及其作用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

本文以 ffmpeg4.4 源码为准。

a.mp4下载链接：百度网盘，提取码：nl0s 。logo.jpg 地址：点击查看

命令如下：

ffmpeg.exe -i a.mp4 -i logo.jpg -filter_complex "[1:v]scale=176:144[logo];[0:v][logo]overlay=x=0:y=0" output.mp4 -y

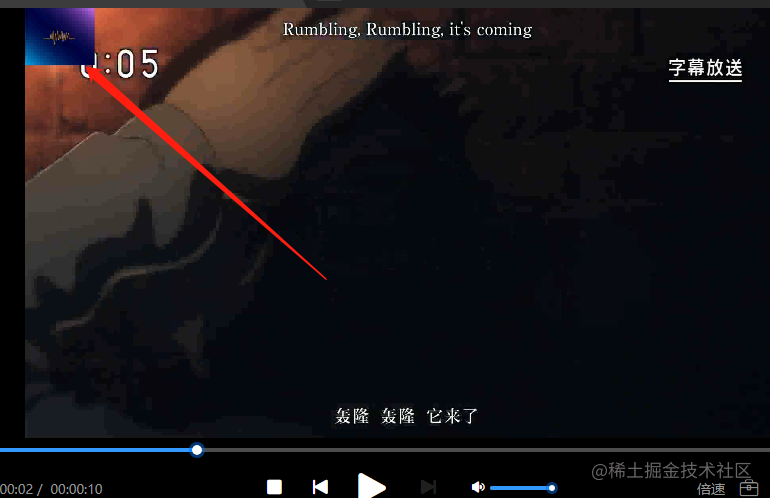

上面命令实现的功能就是把 “弦外之音” 的 logo 放在视频左上角。

ffmpeg 命令行有两种 filter 用法：

1，-vf，普通滤镜，在《ffmpeg命令分析-vf》有过讲解。

什么是简单滤镜？只有一个输入流是简单滤镜

2，-filter_complex，-lavfi 这两个命令参数是一样的，这是复杂滤镜，lavfi 是估计是 libavfilter 的缩写。

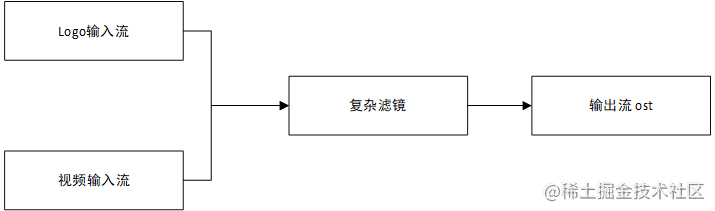

什么是复杂滤镜？有多个输入流的就是复杂滤镜，本文命令有2个输入流，属于复杂滤镜

复杂滤镜就是本文的分析重点。

首先 filter_complex 在 ffmpeg_opt.c 的定义如下：

{ "filter_complex", HAS_ARG | OPT_EXPERT,                        { .func_arg = opt_filter_complex },
        "create a complex filtergraph", "graph_description" }

从定义可以看出 filter_complex 会调用 opt_filter_complex 函数。

opt_filter_complex 函数的定义如下：

static int opt_filter_complex(void *optctx, const char *opt, const char *arg)
{
    GROW_ARRAY(filtergraphs, nb_filtergraphs);
    if (!(filtergraphs[nb_filtergraphs - 1] = av_mallocz(sizeof(*filtergraphs[0]))))
        return AVERROR(ENOMEM);
    filtergraphs[nb_filtergraphs - 1]->index      = nb_filtergraphs - 1;
    filtergraphs[nb_filtergraphs - 1]->graph_desc = av_strdup(arg);
    if (!filtergraphs[nb_filtergraphs - 1]->graph_desc)
        return AVERROR(ENOMEM);

    input_stream_potentially_available = 1;

    return 0;
}

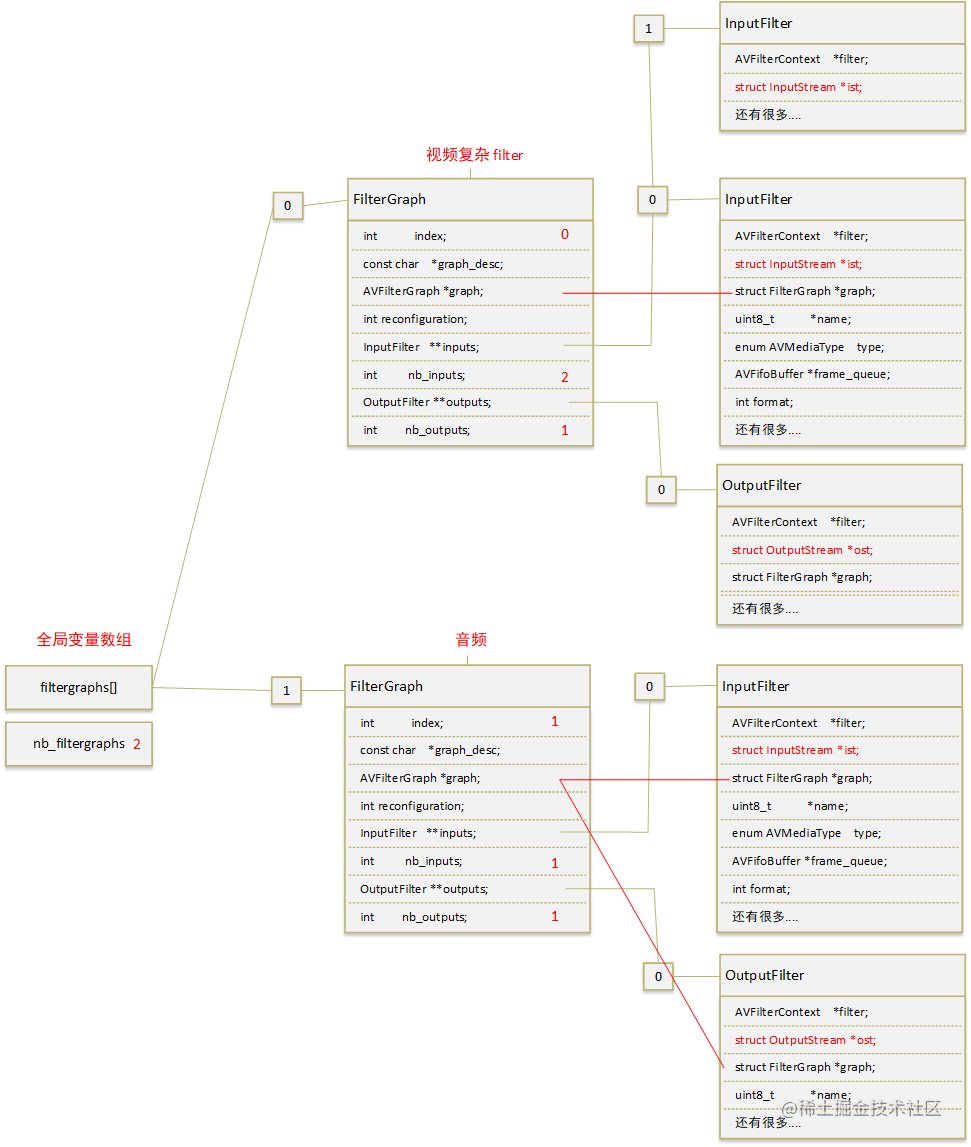

从上面的代码可以看出， opt_filter_complex 做的事情非常简单，就是 malloc 一个 struct FilterGraph，然后放进行全局变量 filtergraphs 里面。

-filter_complex 后面的参数字符串 "[1:v]scale=176:144[logo];[0:v][logo]overlay=x=0:y=0" 就被放进行 graph_desc 进行保存。

ffmpeg 会通过 graph_desc 这个参数判断这个 FilterGraph 是不是一个复杂 FilterGraph ，通过 filtergraph_is_simple() 函数实现。

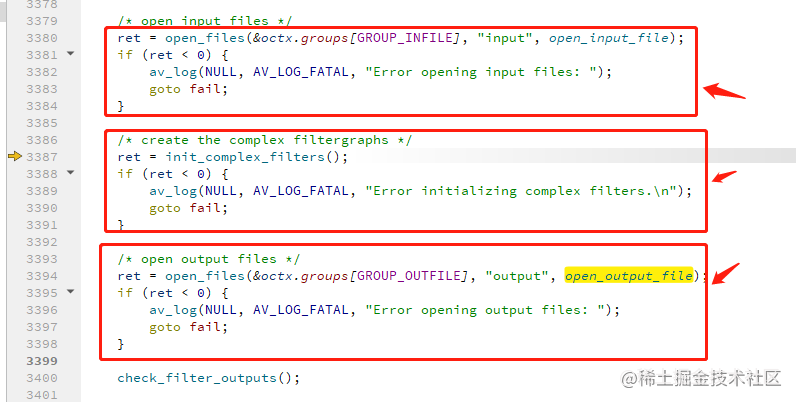

在之前文章《ffmpeg源码分析-open_output_file》里，我们知道 init_simple_filtergraph函数是在 open_output_file 里面执行的。

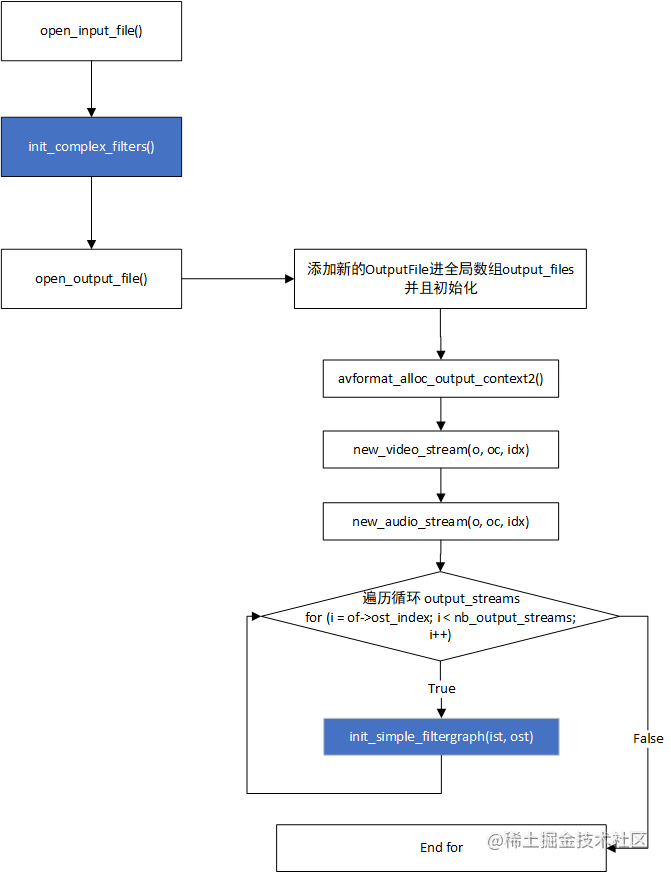

init_simple_filtergraph 是初始化 简单filter。init_complex_filters 是初始化 复杂filter，他们之间的调用流程如下：
