直流运算放大器-----四种反馈电路（一）

最新推荐文章于 2025-04-23 23:54:25 发布
最新推荐文章于 2025-04-23 23:54:25 发布
阅读量4.6k 收藏 57
点赞数 8
分类专栏： 模拟电路 文章标签： 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/An_muyan/article/details/131524545
版权

目录

电压串联负反馈

电路图

计算公式

仿真

 电压并联负反馈

电路图

 计算公式

 仿真

电流串联负反馈

电路图

 计算公式

 仿真

 电流并联负反馈

电路图

 计算公式

仿真

电压电流，串联并联反馈区分

电压串联负反馈

电路图

计算公式



仿真

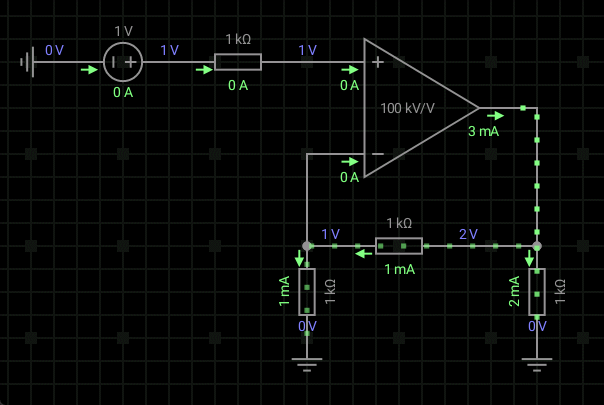

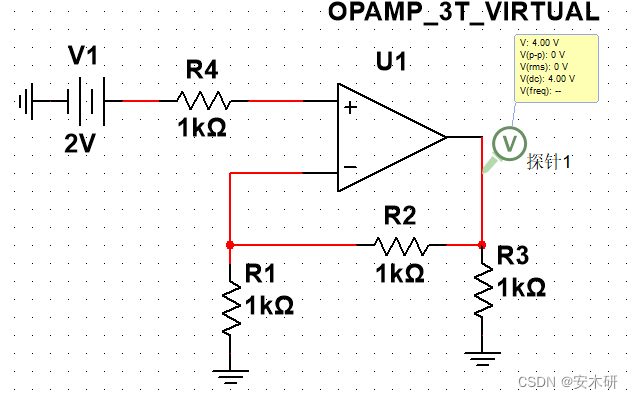

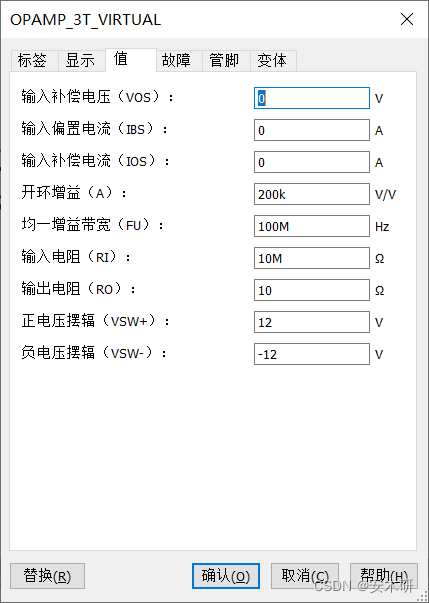

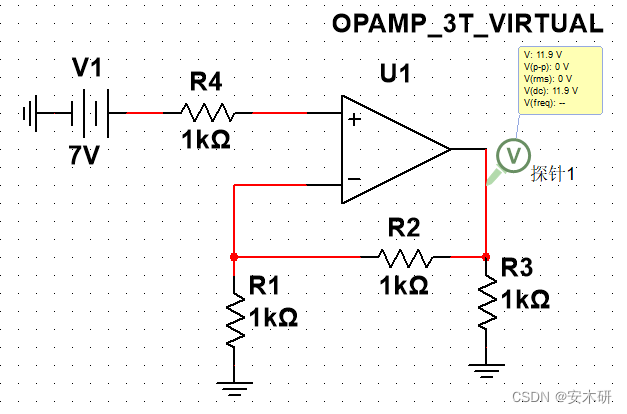

 因为是二倍放大，仿真器件内的电源电压最高为12V

故，最大输出不会超过12V

如下图所示

电流流向

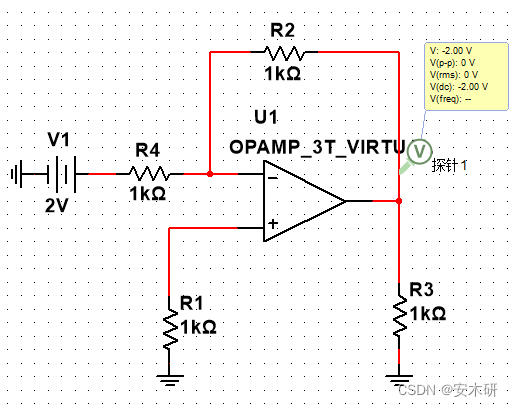

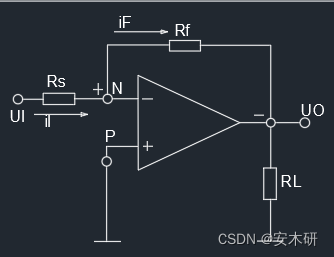

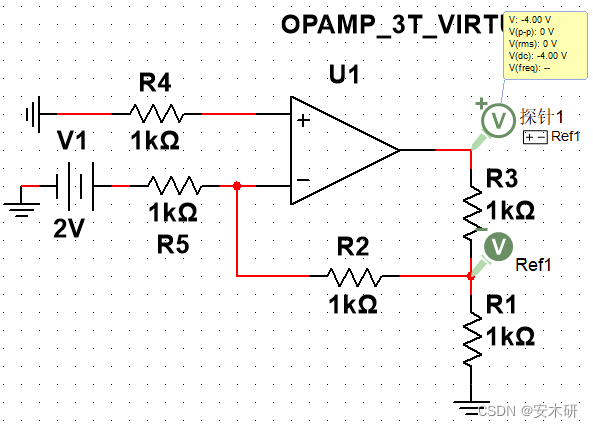

 电压并联负反馈

电路图

 计算公式

 仿真

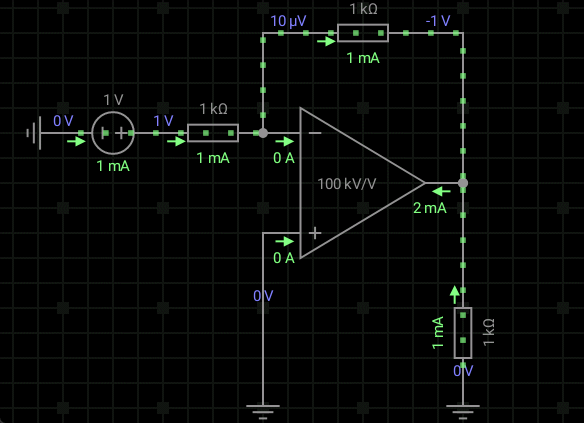

电流流向

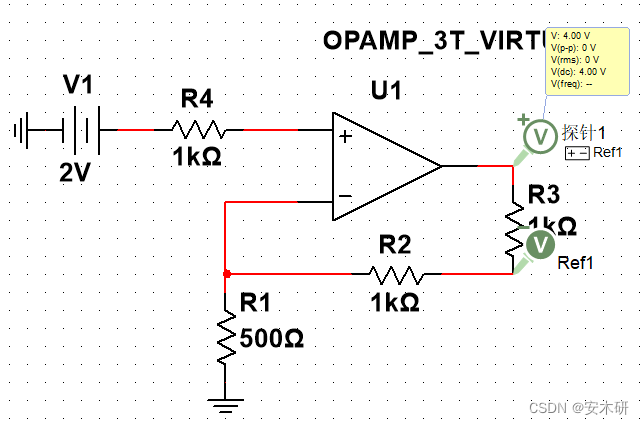

电流串联负反馈

电路图



 计算公式

 仿真

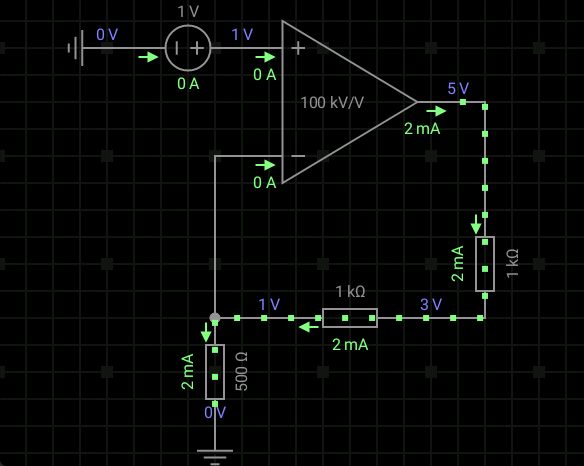

电流流向

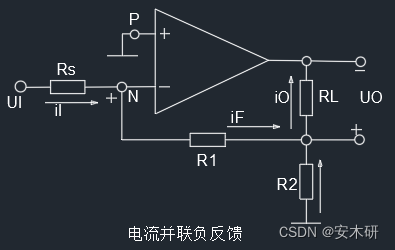

 电流并联负反馈

电路图

 计算公式

仿真

电流流向

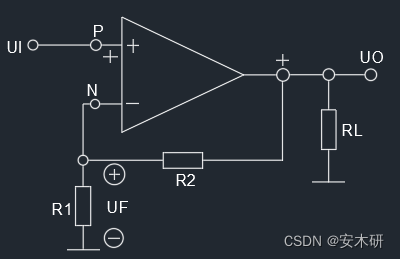

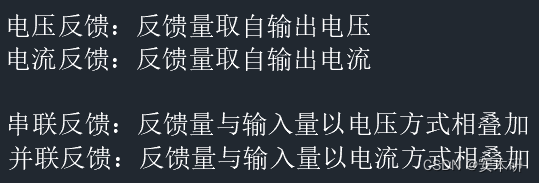

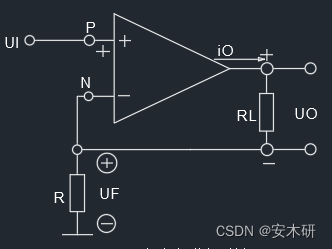

电压电流，串联并联反馈区分
