Zqlink通信协议-简介

一、关于

Zqlink即智秋科技开源版设备间通信协议。

最新Zqlink协议内容请参考https://gitee.com/aizbot/zqlink

二、开源许可

Zqlink遵循BSD 3-Clause开源协议，这意味着您可以自由使用该协议，但需要满足一下几个前提：

1. 如果再发布的产品中包含源代码，则在源代码中必须带有原来代码中的BSD协议
2. 如果再发布的只是二进制类库/软件，则需要在类库/软件的文档和版权声明中包含原来代码中的BSD协议
3. 未经许可，不可以用开源代码的作者/机构名字和原来产品的名字做市场推广

BSD 代码鼓励代码共享，但需要尊重代码作者的著作权。BSD由于允许使用者修改和重新发布代码，也允许使用或在BSD代码上开发商业软件发布和销售，因此是对商业集成很友好的协议。而很多的公司企业在选用开源产品的时候都首选BSD协议，因为可以完全控制这些第三方的代码，在必要的时候可以修改或者二次开发。

三、数据结构

1. Zqlink传输时基本单位是消息帧，消息帧的结构如下：

名称	描述
STX	开始标志，帧头
LEN	PAYLOAD数据长度
SEQ	包序号，可用于检测数据包的丢失，缺省值为0
TID	发送端ID号或系统ID号（可选）
RID	接收端ID号或组件ID号（可选）
CMD	消息命令
PAYLOAD	有效载荷，长度取决于LEN
CHECKSUM	从LEN到PAYLOAD的异或校验值

2. 针对不同的应用场景，Zqlink根据LEN长度的不同和有无ID号分为以下四个版本，以STX开始标志来判断数据包属于哪个版本

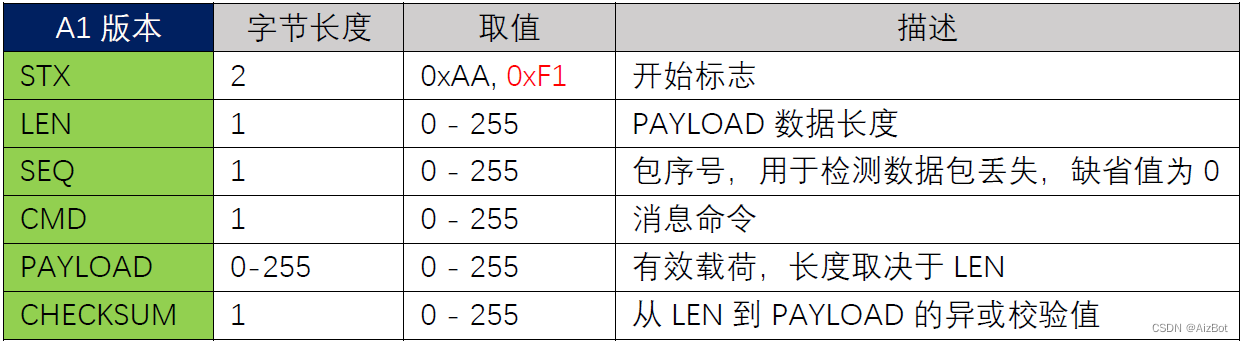

（1）版本A1数据格式（短数据 - 无ID）：

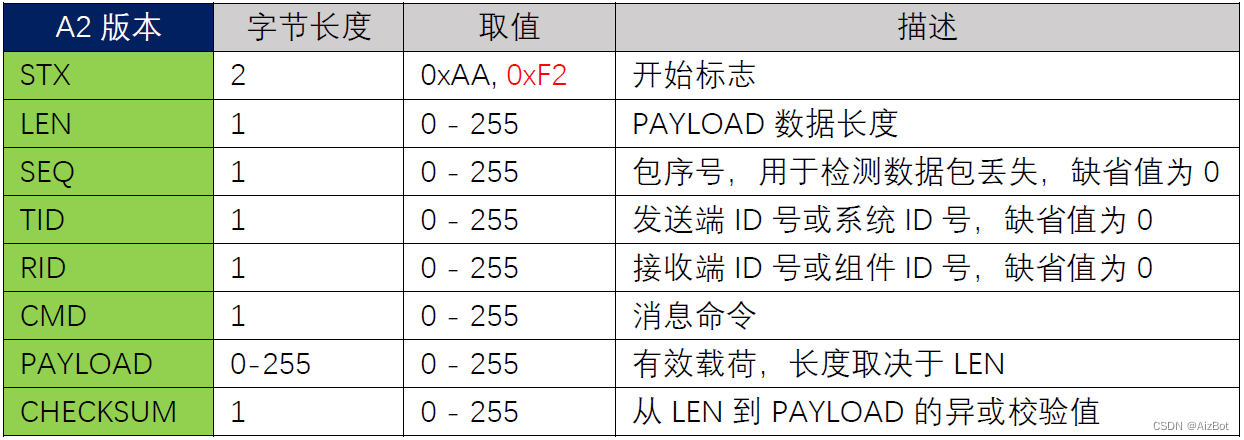

（2）版本A2数据格式（短数据 - 有ID）：

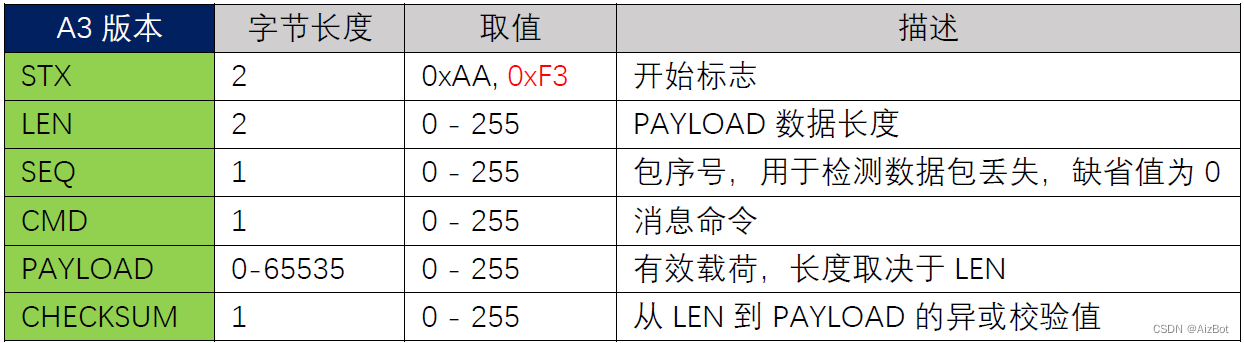

（3）版本A3数据格式（长数据 - 无ID）：

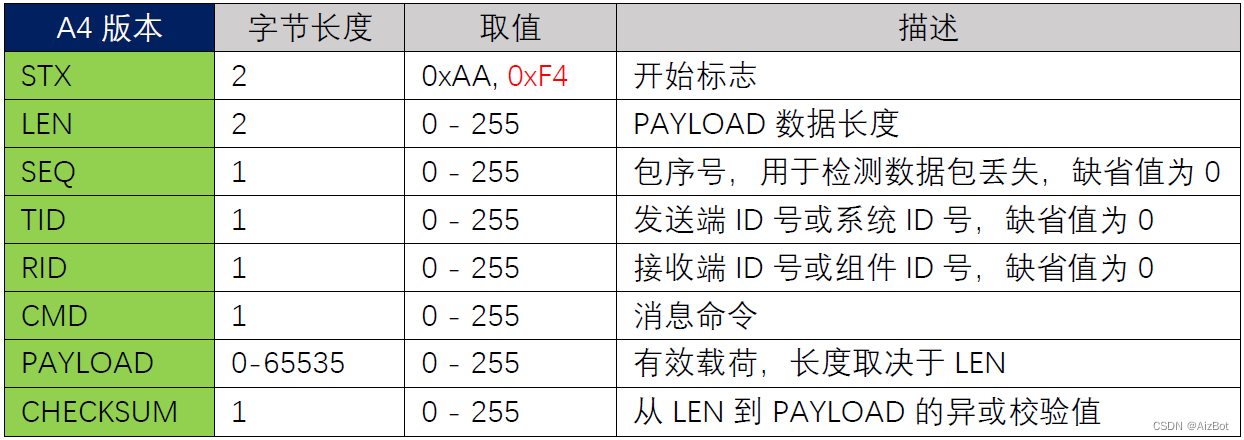

（4）版本A4数据格式（长数据 - 有ID）：

3. 当使用CRC16或者其它校验时，可将其校验值放于PAYLOAD中最后几个字节

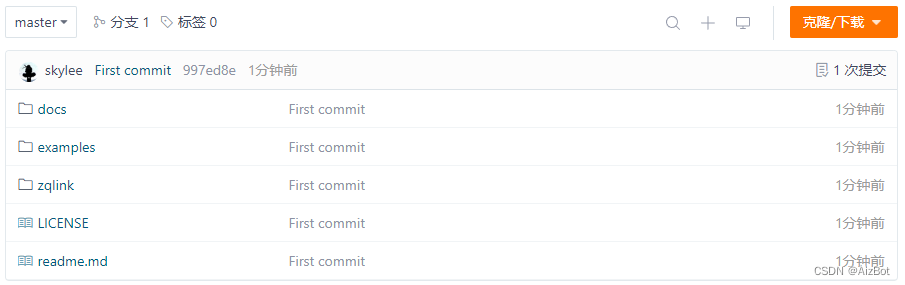

四、文件目录结构

• docs: 协议相关文档
• examples: 协议引用举例
• zqlink: 协议源码
