本文介绍如何在HC32F003/005微控制器中使用高级定时器Timer4，通过输入捕获功能测量方波的脉冲宽度，以1us为精度。涉及GPIO配置、定时器初始化、中断处理和实际测试过程。

一、开发环境及工具

HC32F003 / HC32F005
Keil uVision5 V5.33 / IAR For ARM 7.80.4 (J-Link)
此工程源码下载路径 : https://gitee.com/amx/hc32ddl-app

二、高级定时器Timer4

我们将P23作为输入捕获引脚，计算输入方波的脉冲宽度，单位精度为1微秒。

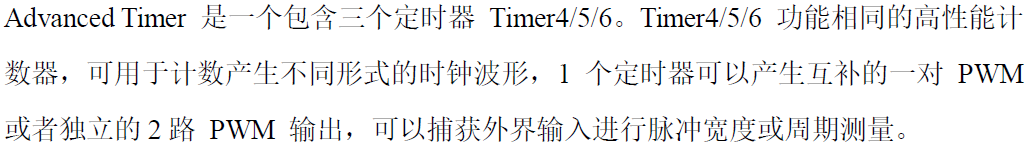

选择Timer4的输入捕获功能

在这里插入图片描述

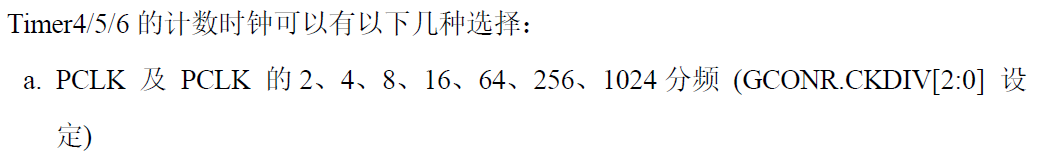

时钟源没有24分频，我们将主频设置为16M，定时器选择16分频（1us计数一次）

在这里插入图片描述

三、代码实现

引脚P23初始化

void App_AdtPortInit(void)
{


    stc_gpio_cfg_t           stcTIM4Port;

    DDL_ZERO_STRUCT(stcTIM4Port);
    Sysctrl_SetPeripheralGate(SysctrlPeripheralGpio, TRUE);  //端口外设时钟使能

    stcTIM4Port.enDir  = GpioDirIn;
    //P23设置为TIM4_CHA
    Gpio_Init(ADT_CAPA_PORT, ADT_CAPA_PIN, &stcTIM4Port);
    Gpio_SetAfMode(ADT_CAPA_PORT,ADT_CAPA_PIN,GpioAf3);
}
