信号调制——正旋波到同频率方波

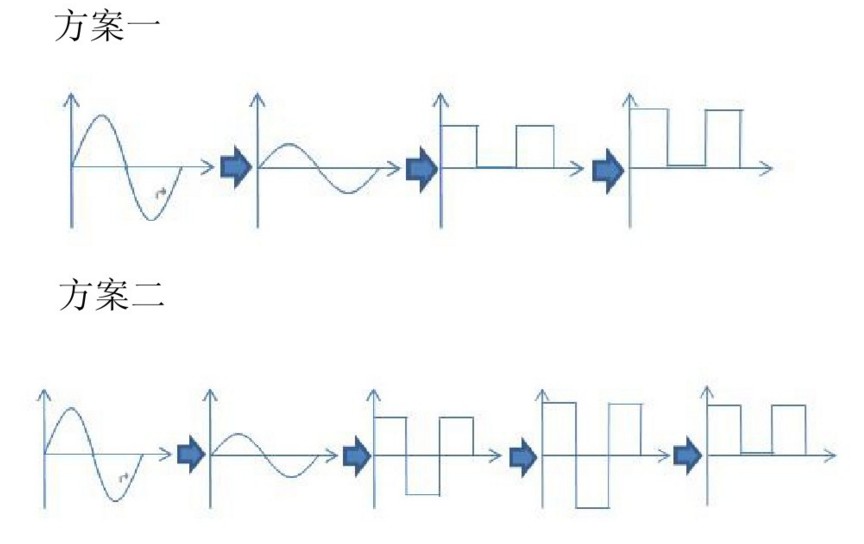

题目:输入220V 100HZ的正旋波,要求得到10V 100HZ的单向方波、

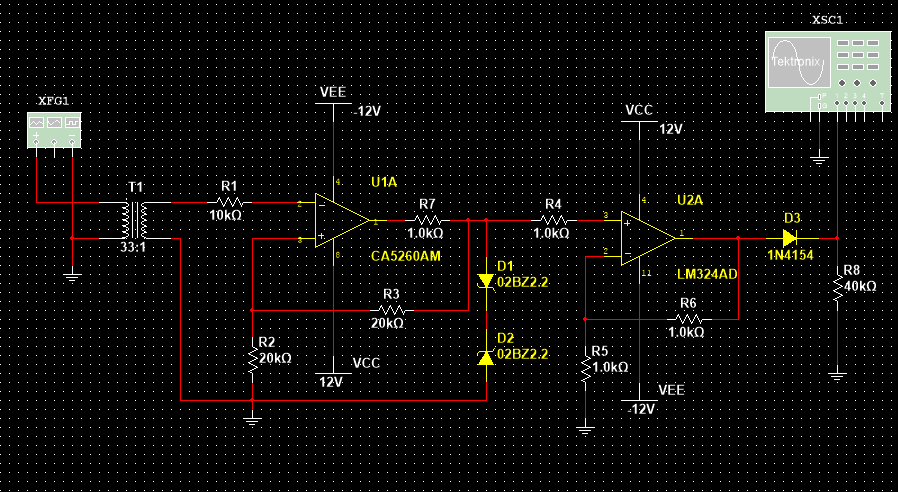

方案一电路:

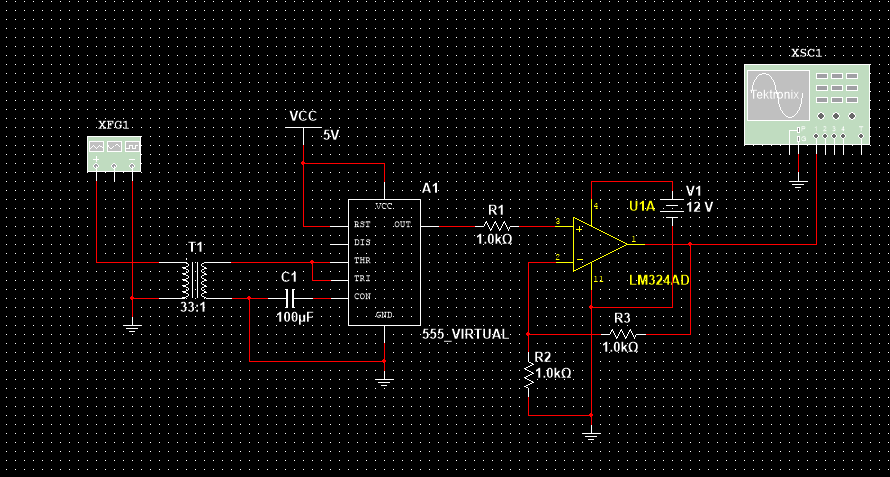

方案2如下:





### 使用运算放大器将正弦波转换为三角波 要实现从正弦波到三角波的转换,可以采用积分电路来完成这一过程。当输入信号正弦波时,在特定条件下经过积分处理后的输出即为线性的斜坡状波形——也就是所谓的三角波。 #### 积分电路原理 积分运放电路是一种常见的模拟电路结构,其核心在于电容器C与反馈电阻Rf之间的关系。对于理想情况下的单电源供电系统而言,假设初始状态Vout(0)=0,则有: \[ V_{\text{out}} (t) = \frac{-1}{RC} \int_{}^{} {V_{in}(t)} dt \] 其中\( R \)表示反馈电阻阻值; \( C \)代表积分电容容量;而\( Vin(t)\)则是时间函数形式表达的输入电压[^1]。 因此,如果给定一个标准正弦波作为输入源施加于上述积分电路之上,那么理论上讲该装置能够有效地将其转变为近似理想的三角波输出。 #### 实际应用中的注意事项 实际构建此类变换器时需要注意几个方面: - **元件精度**:选用高稳定性低温度系数特性的元器件有助于提高整体性能; - **频率响应范围**:确保所选组件支持目标工作频带内的良好表现; - **直流偏置消除措施**:由于存在不可避免的小量失调误差等原因可能导致最终形成的波形偏离零轴位置,故需采取适当手段予以校准调整[^2]。 ```python import numpy as np from matplotlib import pyplot as plt # 参数设定 freq = 1e3 # 正弦波频率(Hz) time_period = 1 / freq * 8 # 时间周期(s),这里取八个周期用于展示效果更明显些 sample_rate = 1e5 # 采样率(S/s) timespan = np.linspace(0, time_period, int(sample_rate*time_period)) sin_wave = np.sin(2*np.pi*freq*timespan) plt.figure(figsize=(10,6)) # 绘制原始正弦波 plt.subplot(2,1,1) plt.plot(timespan[:], sin_wave[:]) plt.title('Original Sine Wave') plt.xlabel('Time[s]') plt.ylabel('Amplitude') # 对应产生的理论上的三角波绘制 triangle_wave_theory = -(1/(np.pi*freq)) * (-np.cos(2*np.pi*freq*timespan)+1)/2+0.5 plt.subplot(2,1,2) plt.plot(timespan[:], triangle_wave_theory[:],'r') plt.title('Theoretical Triangle Wave Generated by Integrating a Sine Wave') plt.xlabel('Time[s]') plt.ylabel('Amplitude') plt.tight_layout() plt.show() ```
