《操作系统》by李治军 | 实验5.pre - switch_to 汇编代码详解

.align 2
switch_to:
    // 因为该汇编函数要在c语言中调用，所以要先在汇编中处理栈帧
	pushl %ebp
	movl %esp,%ebp
	pushl %ecx
	pushl %ebx
	pushl %eax

    // 将ebp+8指向的数据（目标进程的PCB）传递给ebx，然后进行判断:
    // 如果目标进程的pcb <<等于>> 当前进程的pcb => 不需要进行切换，直接退出函数调用
    // 如果目标进程的pcb <<不等于>> 当前进程的pcb => 需要进行切换，直接跳到下面去执行
	movl 8(%ebp),%ebx
	cmpl %ebx,current
	je 1f

    /** 执行到此处，就要进行真正的基于堆栈的进程切换了 **/

    // 切换PCB
	movl %ebx,%eax
	xchgl %eax,current

	// 重写TSS中内核栈的指针
	movl tss,%ecx
	addl $4096,%ebx
	movl %ebx,ESP0(%ecx)

	// 切换内核栈
	movl %esp,KERNEL_STACK(%eax)
	movl 8(%ebp),%ebx
	movl KERNEL_STACK(%ebx),%esp

	// 切换LDT
	movl 12(%ebp),%ecx
	lldt %cx
    // 切换 LDT 之后
	movl $0x17,%ecx
	mov %cx,%fs

    // 这一段先不用管
	cmpl %eax,last_task_used_math
	jne 1f
	clts

	// 现在进入新进程的内核栈工作了，所以接下来做的四次弹栈以及ret处理使用的都是新进程内核栈中的东西
1:	popl %eax
	popl %ebx
	popl %ecx
	popl %ebp
	ret

一、栈帧的处理

1. 什么是栈帧

大多数 CPU 上的程序实现都是通过使用栈来支持函数调用操作。栈被用来传递函数参数、存储返回地址、临时保存寄存器原有值以备恢复以及用来存储局部数据。单个函数调用操作所使用的栈部分被称为栈帧结构。
一个函数栈帧结构的两端由两个指针来指定：① ebp：用作帧指针（指向栈帧底部）；② esp：用作栈指针（指向栈帧顶部）。在函数执行过程中，肯定会有数据的入栈和出栈，而栈指针 esp 就会随之变化（esp 始终指向栈顶）。因此，函数中对大部分数据的访问都是基于帧指针 ebp 进行的。

>> 强烈推荐先看看这篇文章再继续：栈帧_yxysdcl的博客-优快云博客

2. 为什么要处理栈帧

现在我们知道，每个函数的每次调用，都有它自己独立的一个栈帧，这个栈帧中保存着该函数所需要的各种信息。寄存器 ebp 指向当前栈帧的底部，寄存器 esp 指向当前栈帧的顶部。

当调用一个函数时，就意味着要创建一个属于这个函数自己的栈帧。而进入该函数后这个栈帧就变成了当前栈帧，也就是说退出上一个函数的栈帧进入新的栈帧。所以要让 ebp 重新指向当前栈帧的底部，让 esp 重新指向当前栈帧的顶部，同时还要保存好上一个函数的栈帧底部和栈帧顶部。

3. 执行 switch_to 前的内核栈

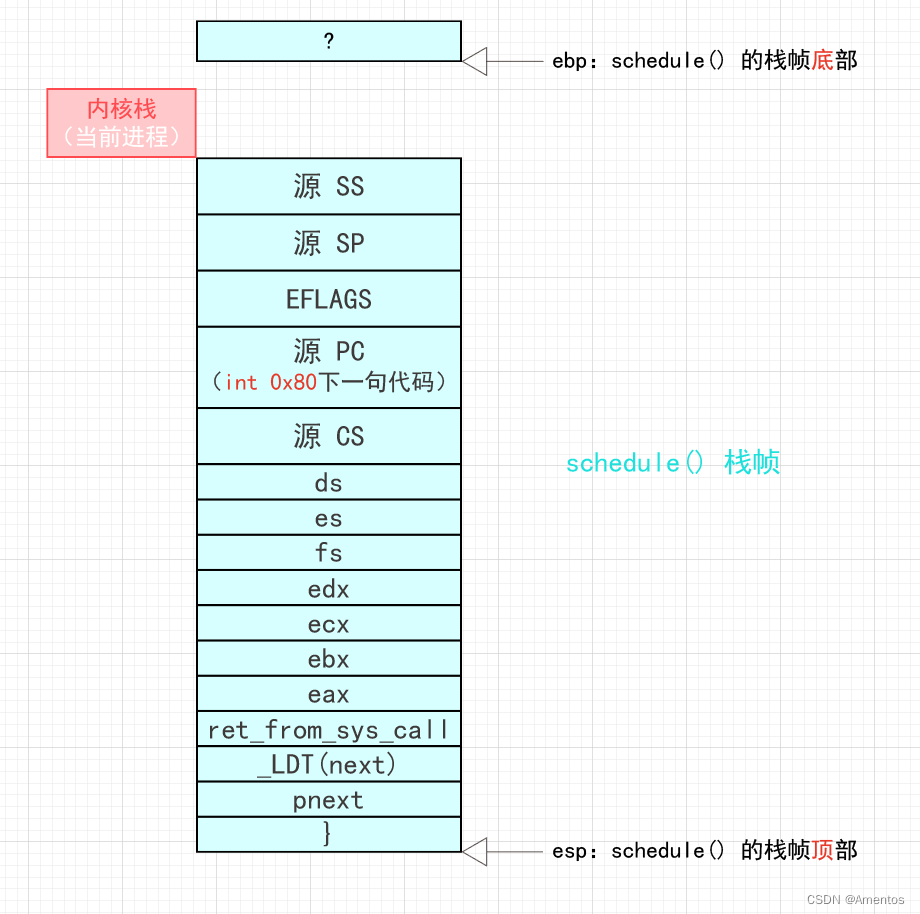

现在我们应该清楚，在执行上面的 switch_to 汇编代码前，当前进程内核栈的情况应该如下图所示（我们以在 schedule 中调用 switch_to 为例）。此时还没有进入 switch_to 函数，所以 ebp 和 esp 应该分别指向 schedule 函数的栈帧底部和栈帧顶部（栈帧底部具体在哪儿就不用管了）。

schedule() 调用 switch_to() 的时候会依次将 switch_to 的参数（从右至左）：_LDT(next) 和 pnext，以及 switch_to 的返回地址：{ 依次入栈。

4. 栈帧处理代码分析

接下来我们逐条分析 switch_to 中栈帧处理的部分。

pushl %ebp

>> 将 ebp 入栈 <<

这条指令的目的就是保存 schedule() 的栈帧底部。因为现在进入了 switch_to 函数，也就是说要切换到 switch_to 的栈帧了，所以必须把上面函数的栈帧底部和栈帧顶部保存起来，这样 switch_to 结束返回时才能成功返回到之前调用函数的位置。ps：这里不用另外保存栈顶，因为上一个栈帧的顶部就是下一个的栈帧的底部（两栈帧相邻）。

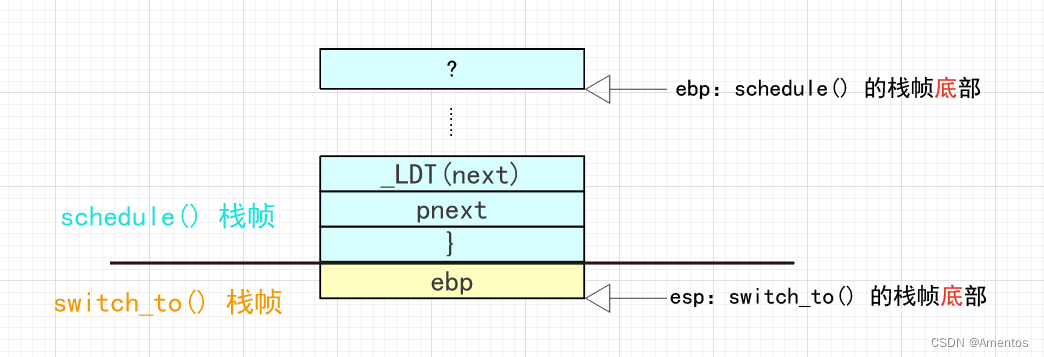

所以 ebp 入栈后内核栈变为：（这里 switch_to 的栈帧底部和顶部是一样的）
