2024第2篇3D打印Science

2024年3D打印技术领域第二篇Science文章于2月8日发表。来自澳大利亚昆士兰大学（Jingqi Zhang等）、重庆大学（Ziyong Hou 、Xiaoxu Huang）、丹麦技术大学的联合团队，通过向Ti5553金属粉末中添加Mo ，实现了3D打印过程的原位合金化。

具体的说，通过将钼精确输送到熔池中，钼可以在每层扫描期间充当晶体形成和细化的籽晶核，促进了从大柱状晶向细等轴和窄柱状晶结构的转变。钼还可以稳定所需的β相并抑制热循环过程中相异质性的形成，通过这种方法不仅提高了3D打印钛合金的强度，还实现了延展性和拉伸性能的完美平衡。

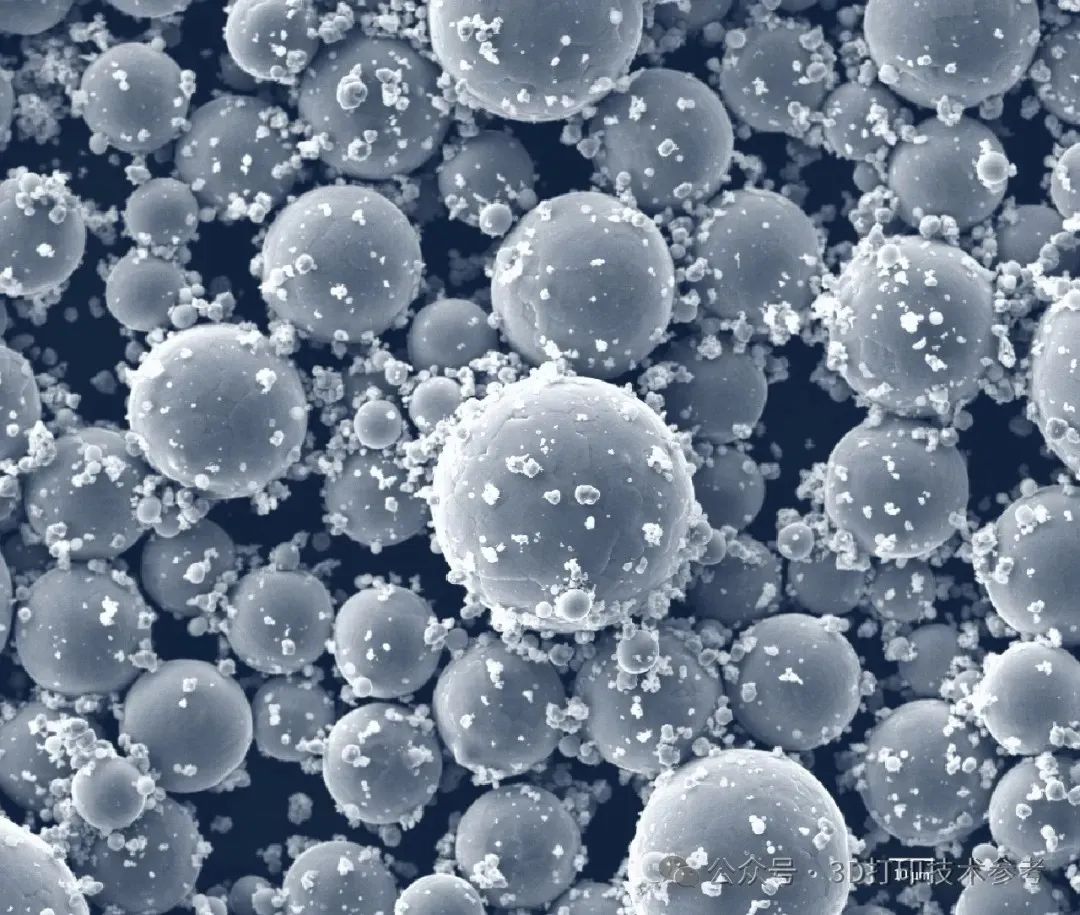

Ti-5553钛合金掺Mo表征

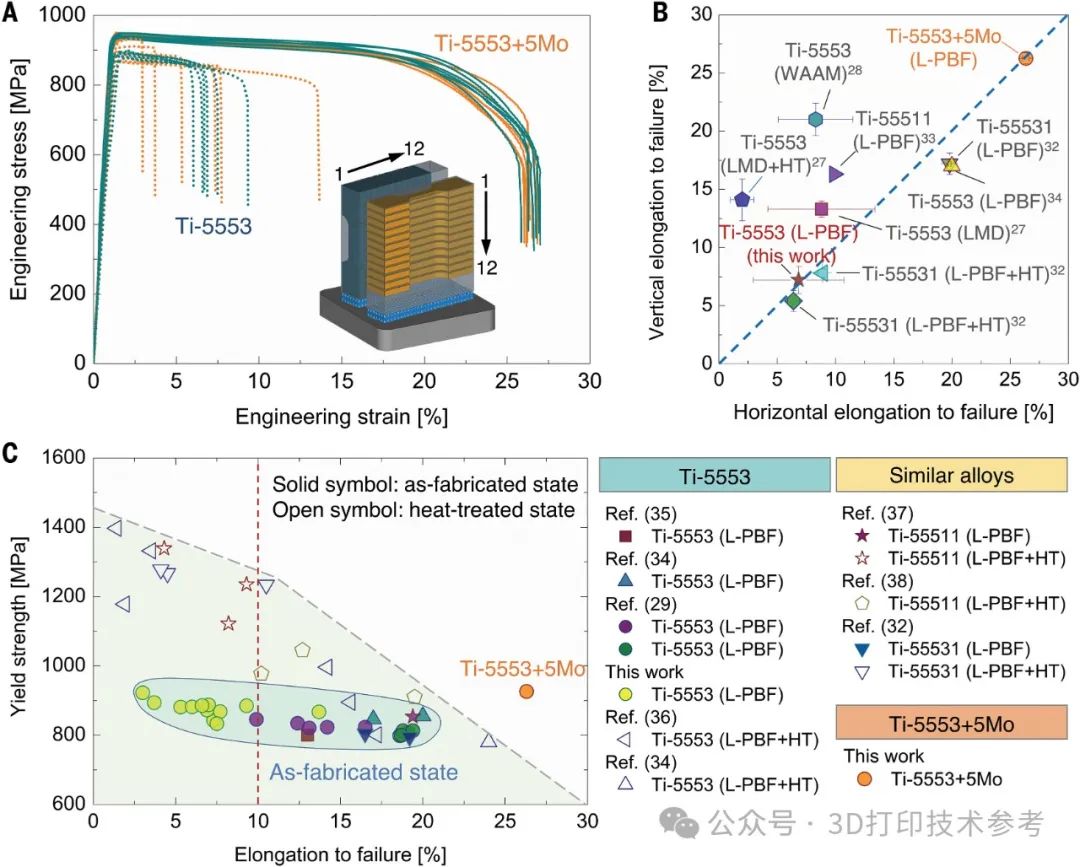

L-PBF生产的Ti-5553和Ti-5553+5Mo的机械性能

作为钛工业中所谓主力的TC4，建议使用的最小断裂伸长率为10%，而此次3D打印制备的钛5553在屈服强度达到926兆帕的情况下，断裂延伸率达到了26%，具有极大的应用潜力。该方法还有望应用于其他金属粉末混合物，并定制具有增强性能的不同合金。

注：本文内容由3D打印技术参考整理编辑，转载请点击转载须知。

欢迎转发

主编微信：2396747576（请注明身份）; 硕博千人交流Q群：248112776；网址：www.amreference.com

延伸阅读：

1.国产FDM工业级3D打印机继续革新升级，批量互联控制正式开启

2.马前教授团队最新：3D打印轻质/高效/铝合金超材料！

3.Science团队再发自然通讯：纯铜3D打印获重大研究进展！

4.热塑性聚合物3D打印尺寸打破记录，能制造近30m大型产品
