华曙高科自研高性能SLS 3D打印材料FS4200PA-F

在3D打印行业，尼龙11材料被视为一种特种材料，其具备高冲击强度和均衡的机械性能，有着广泛的应用场景。为满足市场需求，华曙高科推出新款尼龙材料FS4200PA-F，适用于华曙高科Flight光纤激光烧结技术。

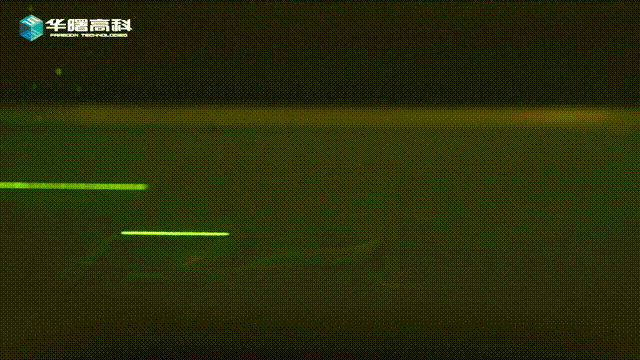

采用华曙高科Flight 403P设备烧结中的FS4200PA-F材料

相较于目前市场上尼龙11材料，FS4200PA-F具有高韧性、高机械强度、各向同性的特点，同时还有较高的耐热性、耐化学性、可回收性，以及易于加工和后处理等优势，是长期使用的最佳SLS材料之一，使用成本远低于尼龙11材料，更具性价比。非常适合手板、汽车、电子电器、医疗等行业生产功能终端件、按需备件和个性化组件。

优势一

超高韧性、高抗冲击强度

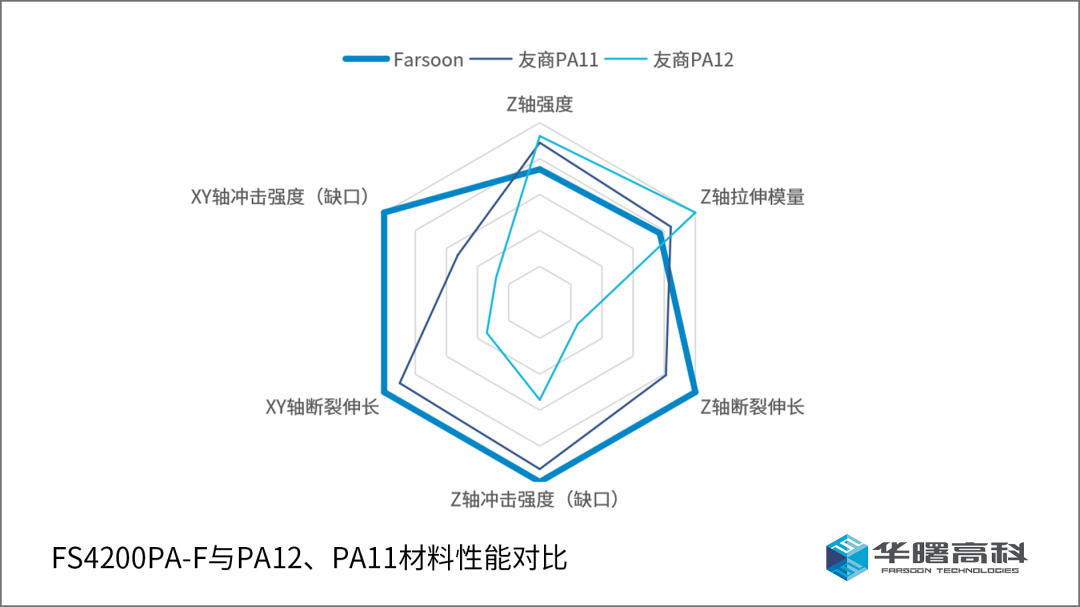

FS4200PA-F材料属于面向产业化应用的高性能尼龙材料，适用于极高韧性要求的先进应用。尤其是在Z轴方向上，韧性与X-Y方向接近，这使得FS4200PA-F性能可以与PA11类材料媲美，但是价格却远低于PA11类材料。

FS4200PA-F材料具备的高韧性、高抗冲击强度，使其应用场景大大增加，比如能满足行李箱、手机壳等配件进行反复折叠、冲击、振动的使用需求，而这些应用是以往PA12类材料所无法实现的。

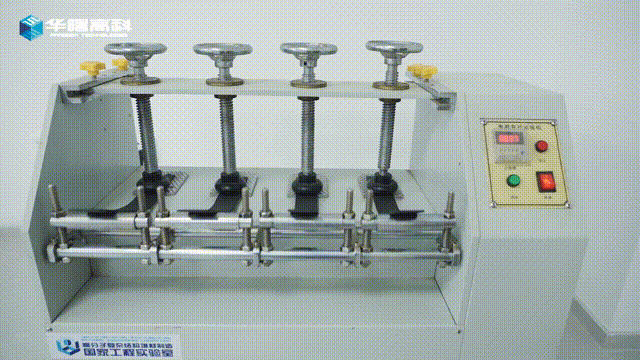

四种不同厚度的FS4200PA-F材料测试条，经过超9000次弯折实验后，无变形无断裂。

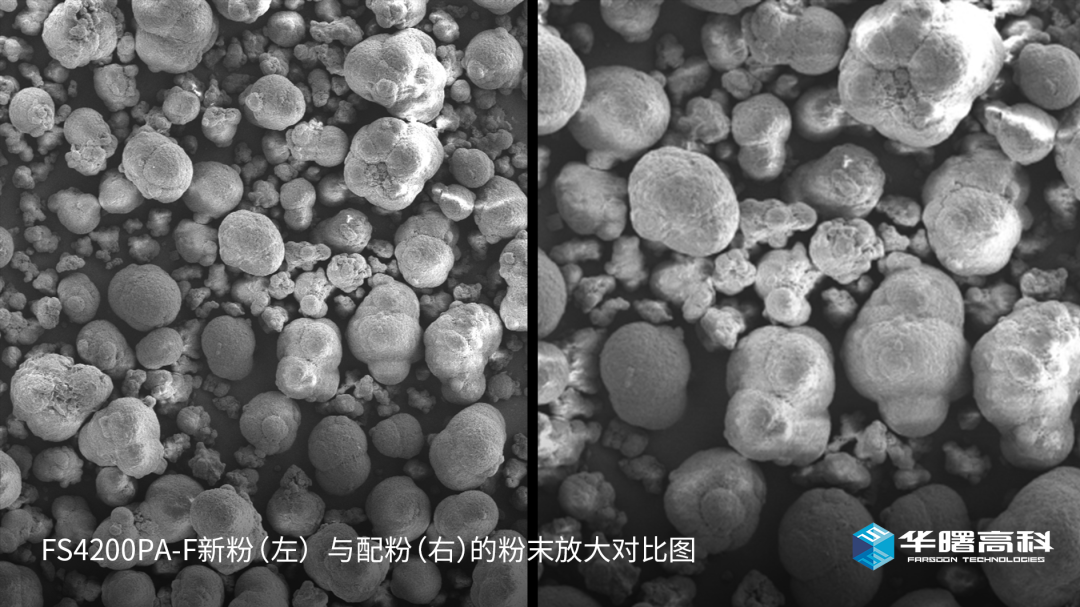

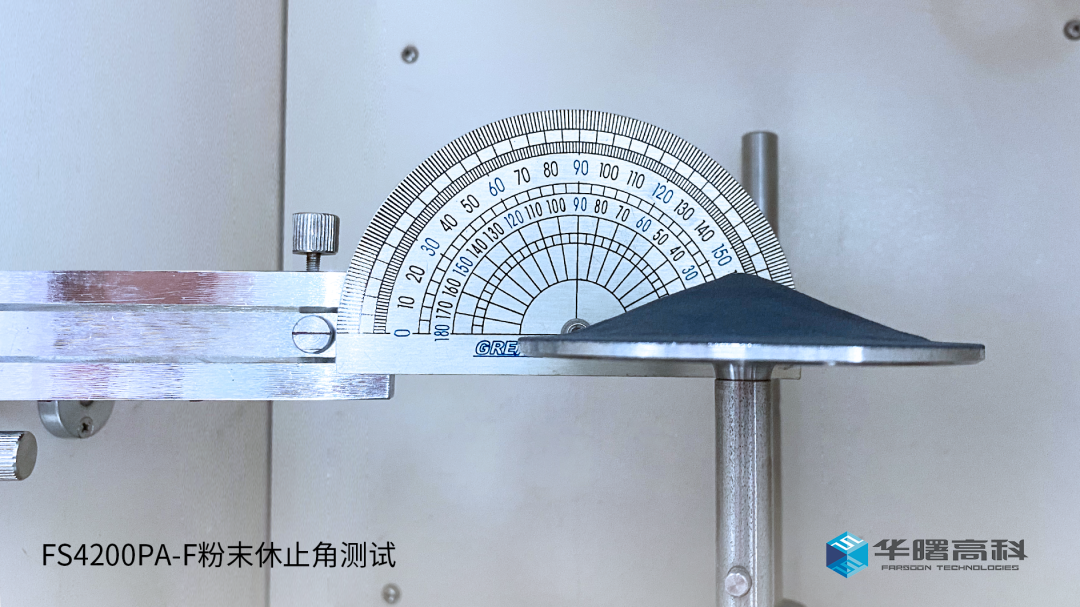

FS4200PA-F的平均粒径约为50 - 60μm，粉末分散较好，球形度高。休止角测试数值为25°，证明其具有良好的粉末流动能力。（休止角越小，说明摩擦力越小，流动性越好。业内一般认为休止角≤30°时流动性好，休止角≤40°时即可满足生产过程中流动性的需求）

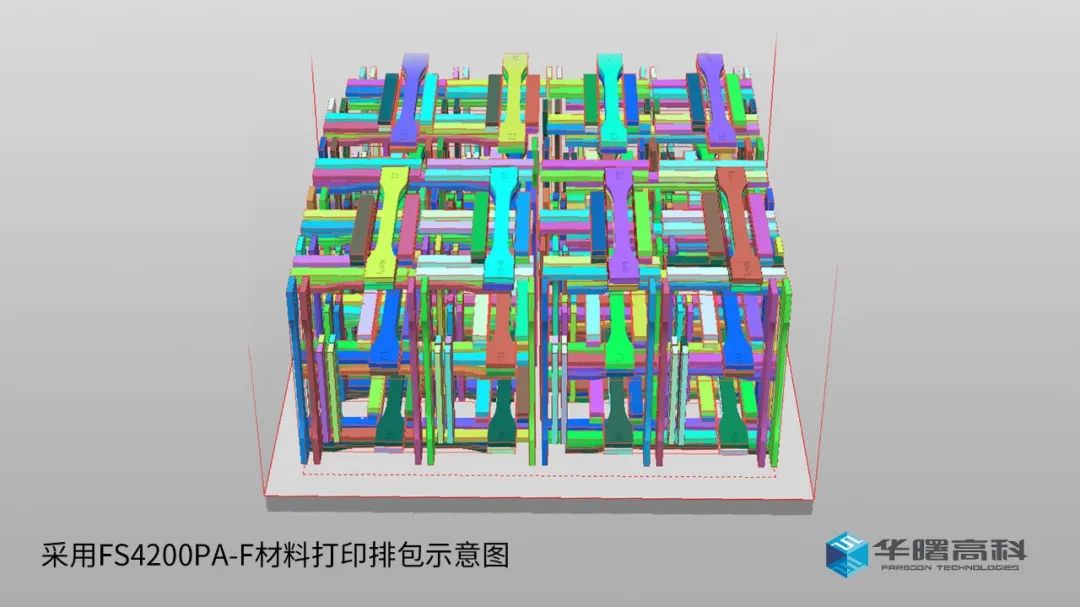

使用FS4200PA-F粉末通过特定的打印参数进行打印，总打印标准样条324根，对其机械性能进行测试，得到结果均为测试平均值：

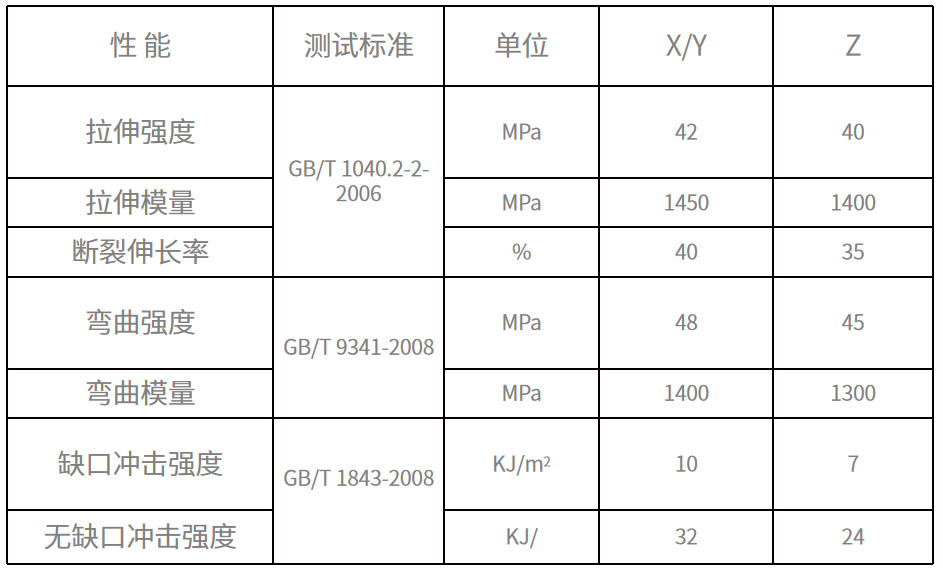

FS4200PA-F性能测试结果

由表中数据可看出FS4200PA-F的机械性能是各向同性的，这意味着沿着XYZ轴打印的零件会得到类似的结果。零件不需要取向即可获得良好的同位素力学性能，进一步提高了零件取向的自由度，也保证了断裂伸长率和冲击强度。

优势二

降本增效，可回收利用性高

材料高重复利用率可有效减少浪费，并降低生产成本。华曙高科对烧结工艺进行了优化升级，相较于市场上尼龙11材料5:5的配粉比例，FS4200PA-F新粉添加比例大大降低，即新粉:余粉比例为2:8，可多次循环使用，并保持性能稳定，具有更高的性价比。

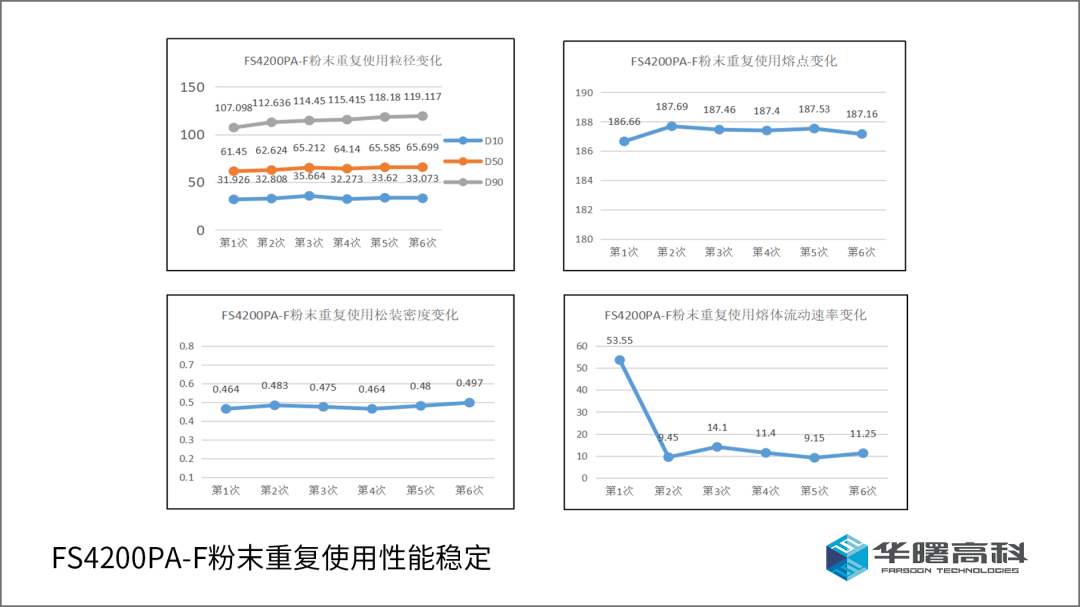

实验测试表明：FS4200PA-F粉末粒径分布稳定，多次烧结粒径差异不大；粉末熔点稳定、烧结温度稳定、粉末熔体流动性能稳定。

FS4200PA-F新粉与余粉按一定比例进行混合的情况下，对粉末进行6次重复循环使用，测试结果如下所示：

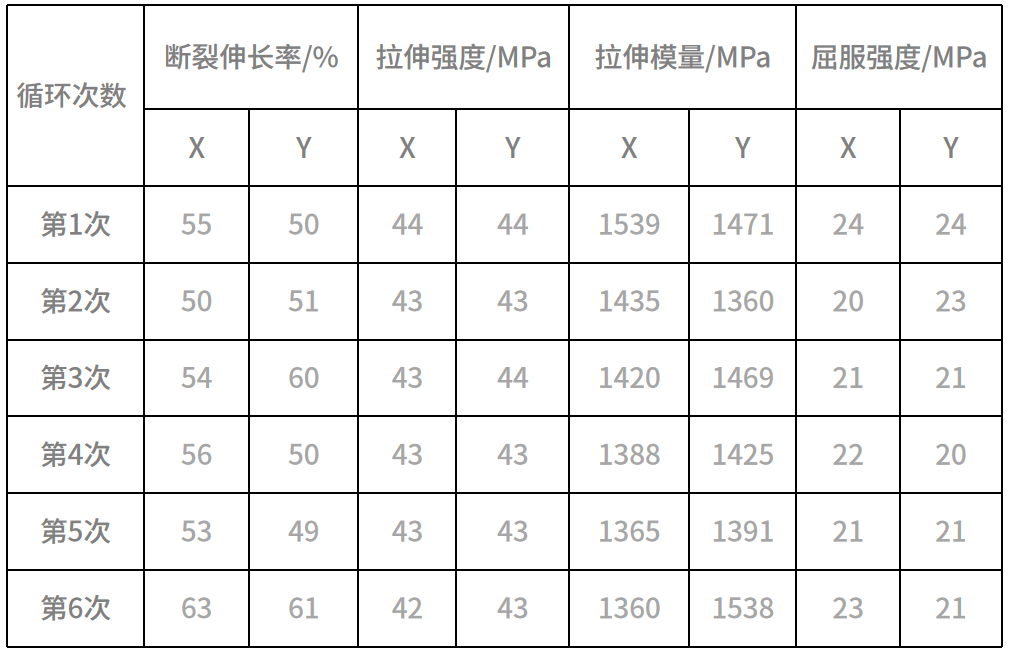

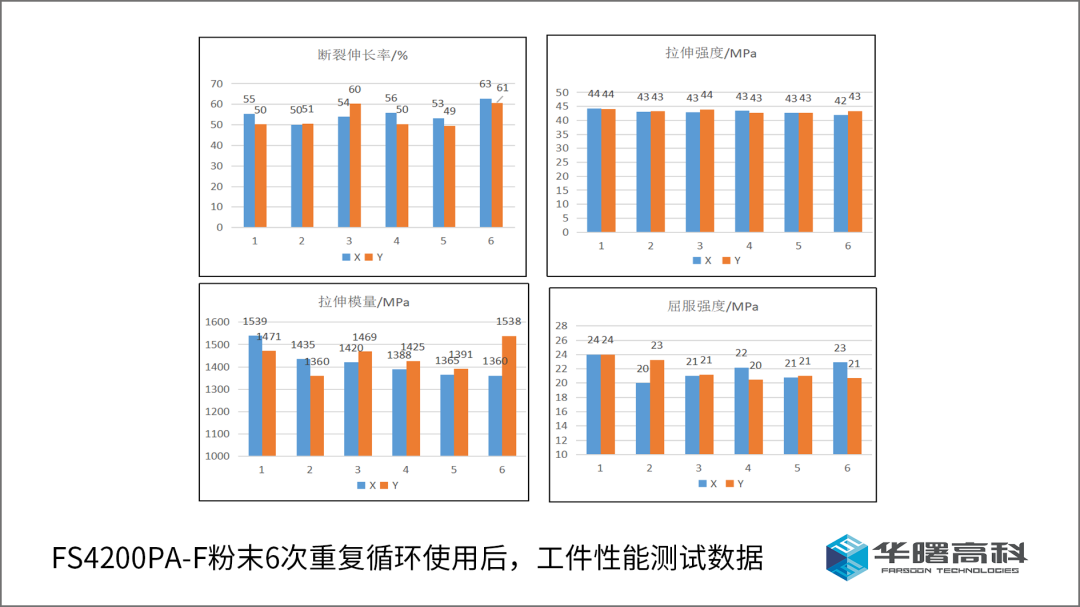

FS4200PA-F粉末6次重复循环使用工件性能测试数据

与此同时，FS4200PA-F采用华曙独创Flight技术，可以实现一天打印两个满包，实现高效生产。

优势三

品质优异，适合多行业应用

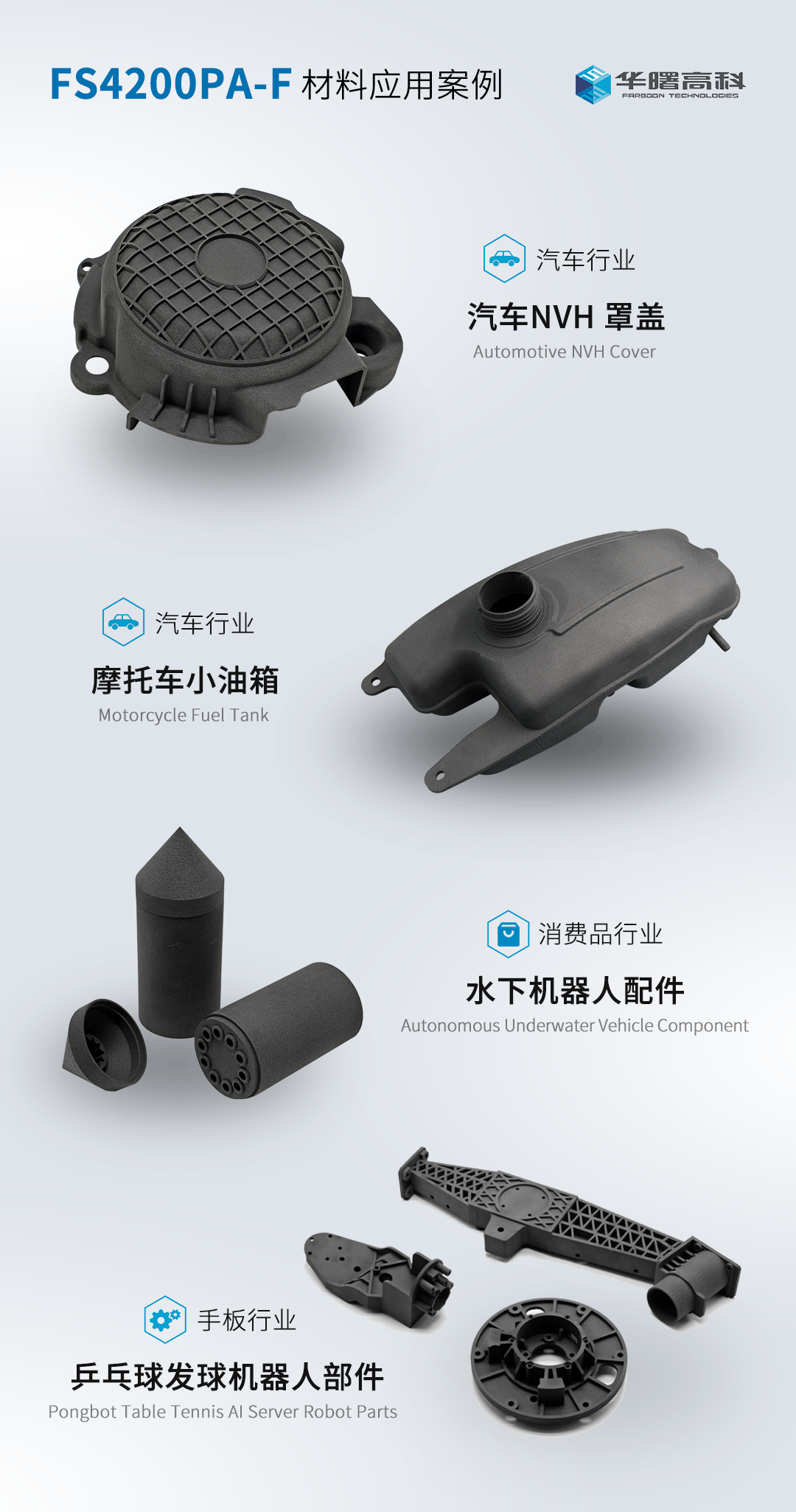

FS4200A-F材料的打印得到的工件表面光滑，无明显孔洞、建造纹，平均表面粗糙度（Ra）为9μm，适合手板、汽车、电子电器、医疗等多种行业生产功能终端件、按需备件和个性化组件。

由于Flight技术的优异性，国内外众多化工材料生产商和科研院所，都在基于Flight技术开发相应的高分子材料，以满足市场多样化的需求，未来，华曙高科还将持续创新，为工业用户利用3D打印技术进行产品研发与创新提供更丰富的选择。

欢迎转发

主编微信：2396747576（请注明身份）; 硕博千人交流Q群：248112776；网址：www.amreference.com

延伸阅读：

1.国内知名工控机品牌研华科技开始使用3D打印技术革新生产

2.多材料金属3D打印：高制造成本与高价值回报的博弈

3.调查研究：金属增材制造技术行业应用差异及释放潜力的条件

4.调查研究：金属增材制造技术的曲折认知增长之路
