OSPF协议

前言

OSPF是链路状态协议。

架构介绍：
花瓣形状，骨干区域为0区域，其他区域1、2、3都围绕区域0相连，及个别的特殊情况，可以通过虚拟链路来连接。

信息传递：
向邻居发送是自己知道的所有状态的链路状态信息。

路由标识：
Router-ID是网络上唯一用于标识的一台路由器，线网用路由器的环回口来配置Router-ID,这边的地址是32位的公网IP地址，如果没有标，通过物理口来确认。

区域规划：
划分多个区域是为了优化网络性能。

一、OSPF特点

·可适应大规模网络
·路由变化收敛速度快
·无路由环
·支持变长子网掩码VLSM
·支持区域划分
·支持以组播地址发送协议报

二、OSPF工作过程

建立邻接关系→（学习链路状态信息）链路状态数据库→（Dijkstra算法）→最短路径树→路由表

先建立邻接关系，相互学习链路状态信息，放在链路状态数据库，通过Dijkstra算法计算出最短路径树，将路由信息添加到路由表中。

三、DR选举原则

·选举DR、BDR是为在广播多路访问中减少连接关系的建立，优化性能。
·默认Router-ID最大是DR，第二大是BDR，其他是Drother。
·DR一旦被选定就不会被抢占。
·Drother会通过224.0.0.6向DR和BDR通告网络状态信息，DR会通过224.0.0.5向所有邻居通告信息。

四、OSPF数据包

承载在IP数据包内，使用协议号89。

五、OSPF协议5种报文分析

Hello
发现邻居并建立和维护邻居关系。

DataBase Description
数据库描述报文DBD，检查所有路由器的LSDB是否同步。

Link-State Request
链路请求报文LSR，向另外一台路由器请求特定的链路状态记录。

Link-State Update
链路回应报文LSU，发送被请求的链路状态记录。

Link-State Acknowledgment
链路确认报文LSA，对其他类型的分组进行确认。

六、链路通告状态LSA类型

1类LSA

OSPF路由域内每一台路由器都会产生的LSA，这是LSA通告的基础，该LSA包内列出了，本路由器的所有参与OSPF进程的端口的IP地址与掩码与该接口Metric值，他的Link-ID与Adv Router都是发出该LSA的路由器的Router-id，该LSA只会在发送路由器所在的区域内扩散，也就是说他的作用范围是本区域。

2类LSA

此类LSA只会在网络拓扑是多路访问的情况下产生（MA或NBMA），这类LSA包内，列出了这个多路访问的掩码，使用Router-id的方式，描述这个物理网段内有多少台路由器与DR保持联系，Link-id为DR所属的接口的IP地址，Adv Router为DR所在的那台路由器的Router-id。

3类LSA

3类LSA由BDR发出，存在这类LSA的主要原因是1类2类只能在域内域内和传播，无法跨区域，这类数据包内，列出了网段，，掩码，出接口到达目标网段的Metric值，所以3类LSA相当于将1，2类LSA打包，通过ABR传输至其他区域，因为这类LSA一定是由ABR发出的，所以这类LSA的Adv Router为发出发出该数据包的ABR的Router-id，Link-id为区域外的网段，比如说192.168.10.0192.168.20.0，可以使用show ip ospf database summary 192.168.10.0来查询这条3类LSA明细信息。

4类LSA

该类LSA并没有什么很特殊的意义，数据包中用Router-id的方法，，定位了ASBR与ASBR所在的区域的ABR，使得其他其他路由器可以找到ABR的位置，可以使用show ip ospf database asbr-summary 命令查看4类LSA明细，4类LSA的Link-ID为ASBR，Adv Router为ASBR所在的区域的ABR的Router-id，该类LSA会在ASBR不在的区域扩散，也就是说ASBR所在的区域不会存在4类LSA，如果ASBR同时也是BR，那么在ASBR所在的骨干区域与非骨干区域将不会产生４类LSA，只会在别的区域产生，因为ASBR所在的区域，其他路由器可以通过１类LSA找到它，而不是通过4类LSA。

5类LSA

这类LSA数据包内列出了外部路由网段，掩码，Metric值，route tag，以及发布类型（E2/E1）Link-ID为目标网段，Adv Router则为ASBR的Router-id，需要注意的是，这类LSA不会与区域关联，也就是说这类LSA是在整个OSPF路由域内传播。

6类LSA

几乎接触不到，在此不做举例

7类LSA

如果要学习这类LSA，，那么一定要先了解NSSA区域的概念，该区域不接受5类LSA，只接受1，2，3类LSA，但是这就存在一个问题，如果在nssa区域内有一台ASBR怎么办，因为NSSA区域不接受5类LSA，所以当nssa区域内有一台ASBR存在的时候，ASBR会发出7类LSA，然后在NSSA区域内泛洪，ABR收到7类LSA后会将７类转换成５类，然后向整个OSPF路由域泛洪，７类LSA的包内容与５类LSA一样，都含有网络号，掩码，Metric值，发布类型，其中Link-ID为外部网络的网络号，Adv Router为ASBR的Router-id，还需要注意一个点，当NSSA区域存在ASBR时，该区域的ABR会同时兼任ABR与ASBR的角色，所以区域０是不会有４类LSA的。

七、OSPF配置

1、配置OSPF

ospf 1 router-id 1.1.1.1 -----配置router-id
area -----------进入区域0（骨干区域）
network 20.0.0.0 0.0.0.3----------宣告网段加上反掩码（网段为举例）

2、引入路由：

ospf 1
import-route rip 1 cost 5------默认引入type 2 ，但度量值不累加，这种是不科学的。一般引入type 1,要累加 cost 5 是花销来引路由

3、末梢区域：

stub------末梢两边都要加（完全末梢在ABR上加入）

4、下发默认：

default-route-advertise
该命令的意思是本路由器发布一条0.0.0.0/0.0.0.0的路由到域内其他路由器。其他路由器学习到这条默认路由后,下一跳就是指向发布这条路由的路由器。

5、附加：

在网络中，公网是不能够ping同私网的，所以需要设置黑洞路由，命令示例如下：
ip route-static 202.2.2.1 24 NULL0

八、OSPF与RIP比较

OSPF：

链路状态路由协议，没有跳数的限制，支持可变长子网掩码VLSM，收敛速度快使用组播发送链路状态。

RIP 1：

距离矢量路由协议，15跳限制，超过被认为不可达，不支持可变长子网掩码VLSM，收敛速度慢，周期性广播更新整个路由表。

RIP 2：

距离矢量路由协议，15跳限制，超过被认为不可达，支持可变长子网掩码 VLSM，收敛速度慢，周期性组播更新整个路由表。

九、配置实例：

拓扑图：

配置：

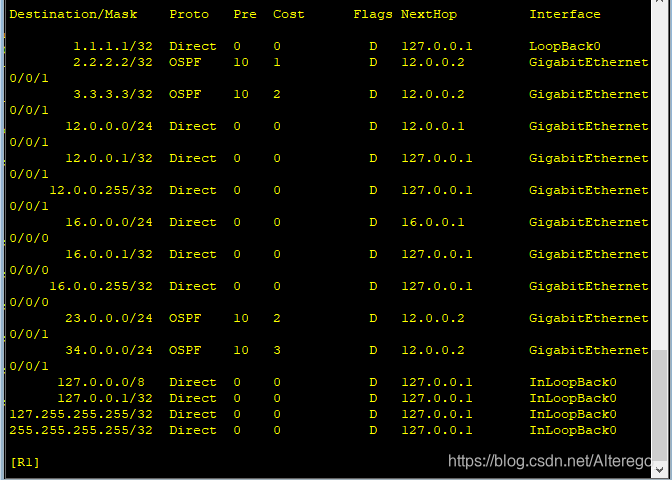

R1:

int g0/0/0
ip add 16.0.0.1 24
int g0/0/1
ip add 12.0.0.1 24
int loo 0
ip add 1.1.1.1 32
quit
ospf 1 router-id 1.1.1.1
area 1
network 12.0.0.0 0.0.0.255
network 1.1.1.1 0.0.0.0
quit
import-route rip 1 type 1 cost 5(一般引入type1，默认的为tye2，cost5为花销)
rip1
undo summary
version 2
network 16.0.0.0

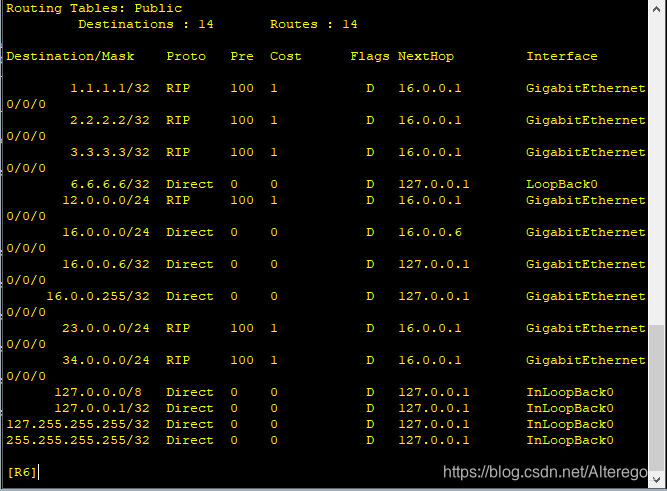

import-route ospf 1

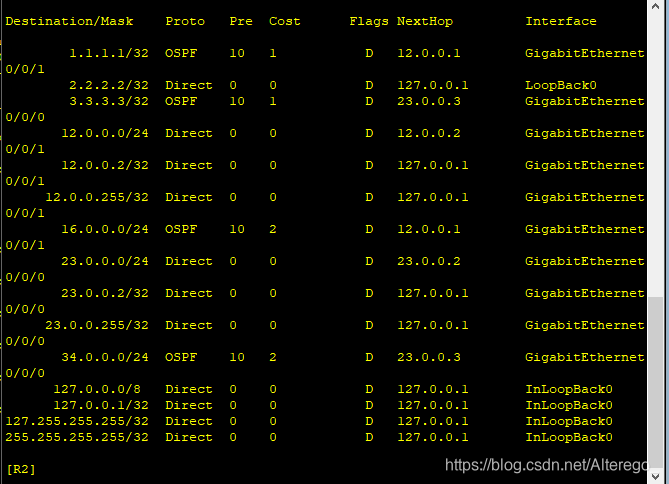

R2:

int g0/0/1
ip add 12.0.0.2 24
int g0/0/2
ip add 23.0.0.2 24
int loo 0
ip add 2.2.2.2 32
quit
ospf 1 route-id 2.2.2.2
area 1
network 12.0.0.0 0.0.0.255
network 23.0.0.2 0.0.0.255
network 2.2.2.2 0.0.0.0

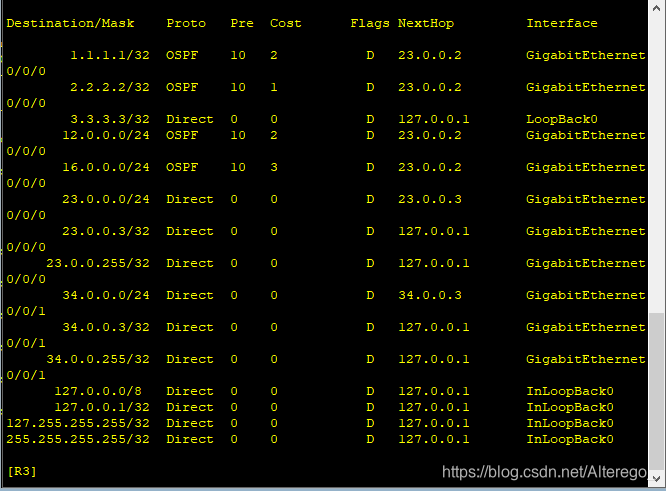

R3:

int g0/0/2
ip add 23.0.0.3 24
int g0/0/3
ip add 34.0.0.3 24
int loo 0
ip add 3.3.3.3 32
quit
ospf 1 router-id 3.3.3.3
area 1
network 23.0.0.0 0.0.0.255
quit
area 0
network 34.0.0.0 0.0.0.255
network 3.3.3.3 0.0.0.0

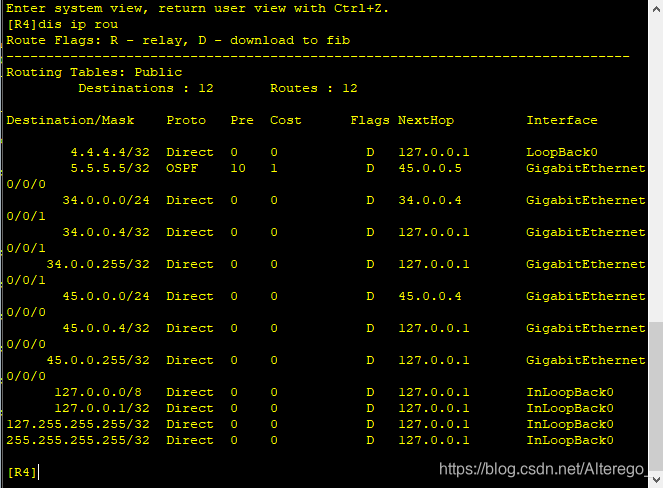

R4:

int g0/0/3
ip add 34.0.0.4 24
int g0/0/0
ip add 45.0.0.4 24
int loo 0
ip add 4.4.4.4 32
quit
ospf 1 router-id 4.4.4.4
area 0
network 34.0.0.0 0.0.0.255
network 4.4.4.4 0.0.0.0
quit
area 2
network 45.0.0.0 0.0.0.255
stub no-sunmmary

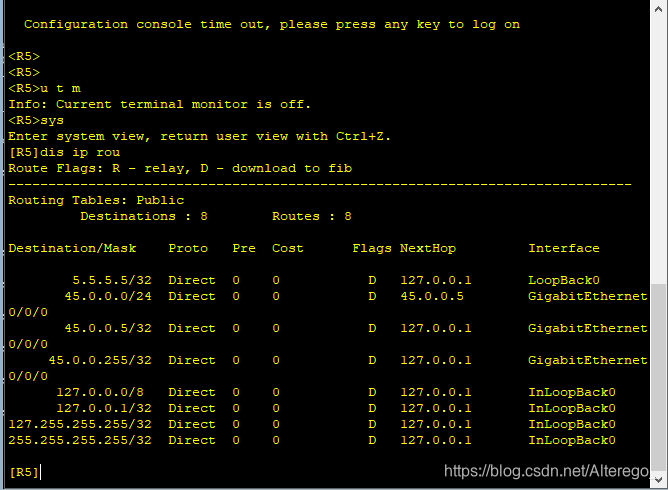

R5:

int g0/0/0
ip add 45.0.0.5 24
int loo 0
ip add 5.5.5.5 32
quit
ospf 1 router-id 5.5.5.5
area 2
network 45.0.0.0 0.0.0.255
network 5.5.5.5 0.0.0.0
stub
