注意有线网的连接

注意这里rviz只做显示用，并没有结合moveit

步骤总结如下：

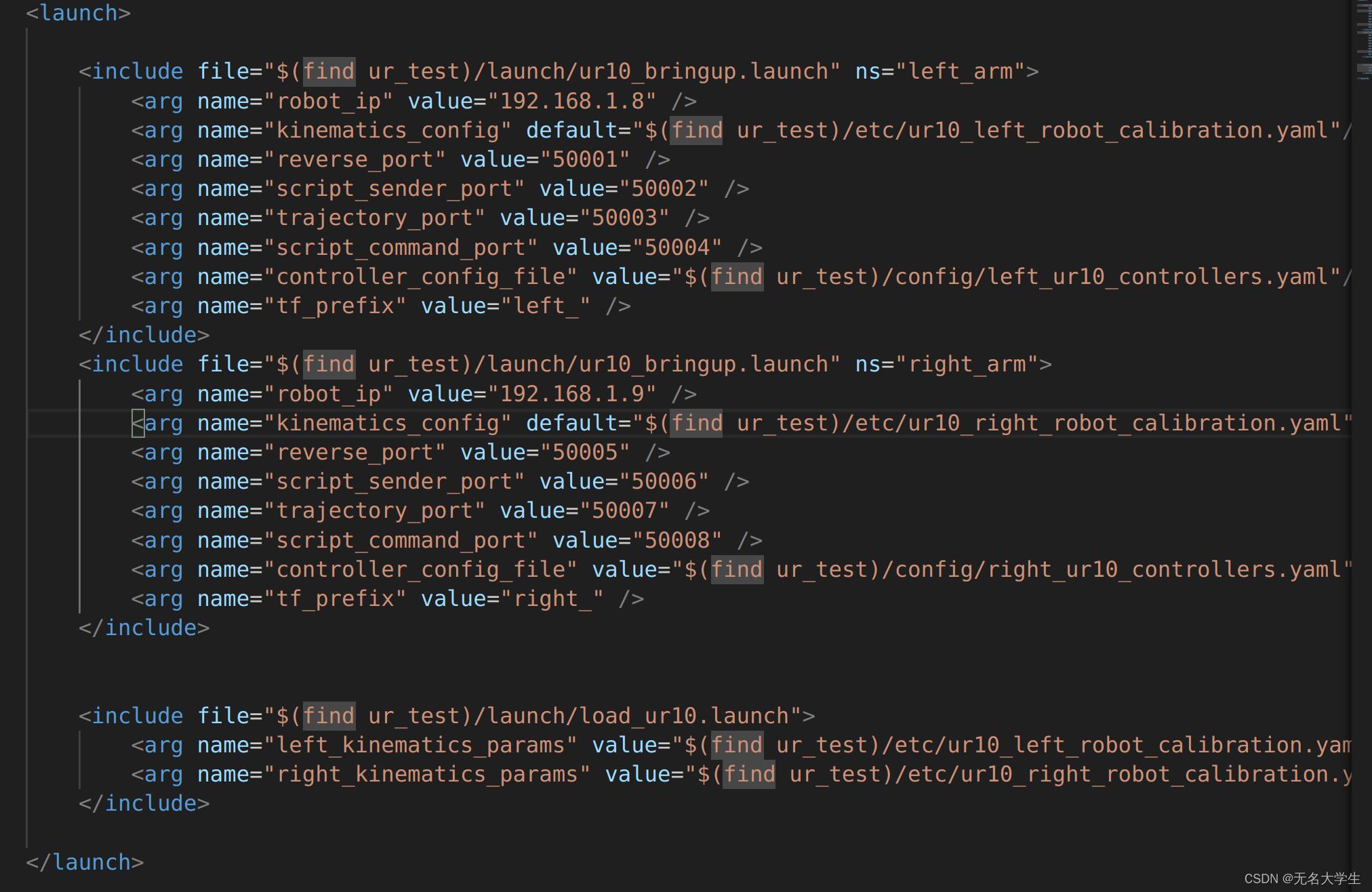

launch文件：这里tf加上域名，是tool0_controller和base两个tf的前缀

在luanch文件最后就统一加载一次模型，传递两个参数

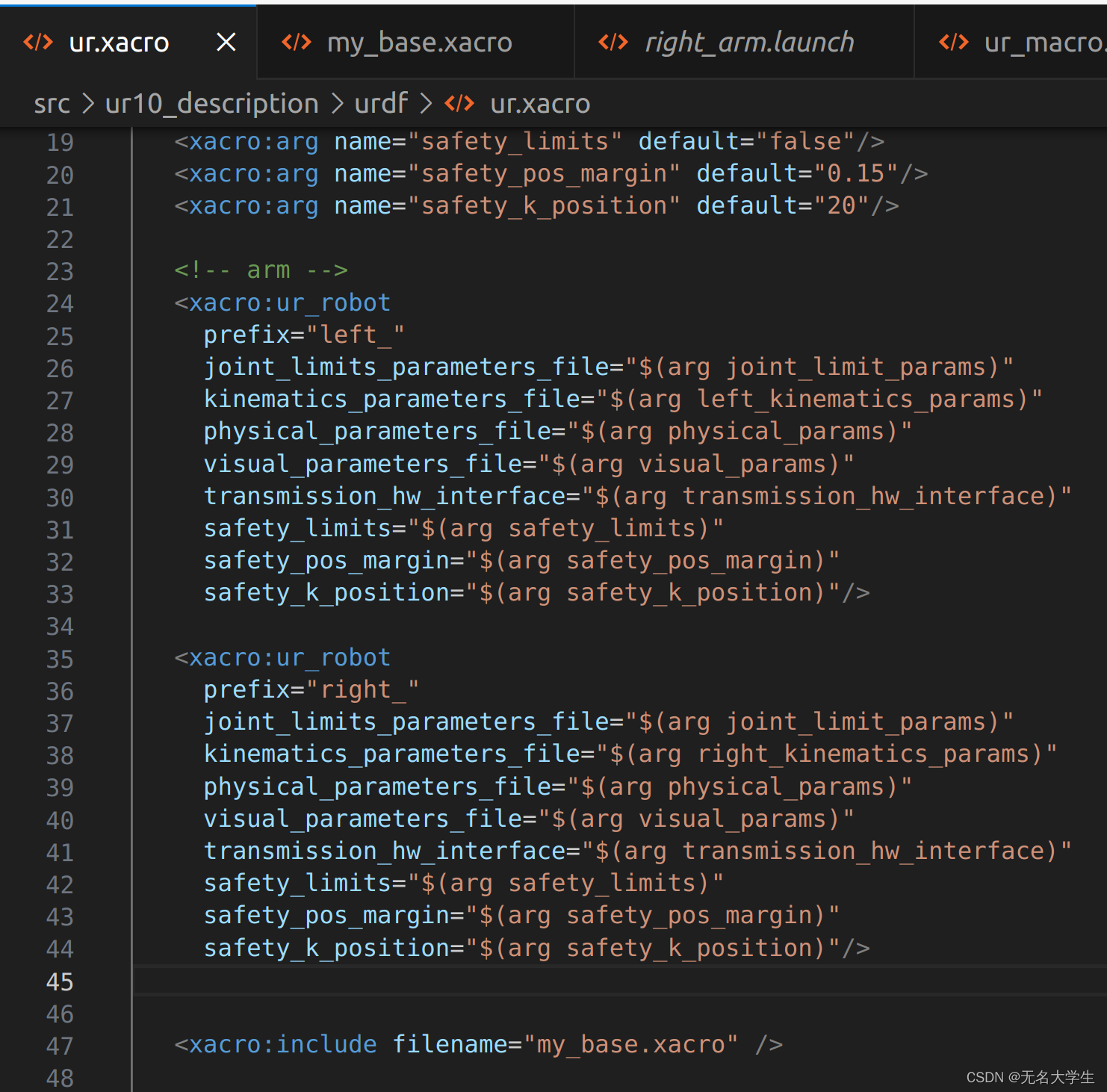

这里加上另一个机械臂，不同的前缀名将导致两机械臂的关节名有所区别

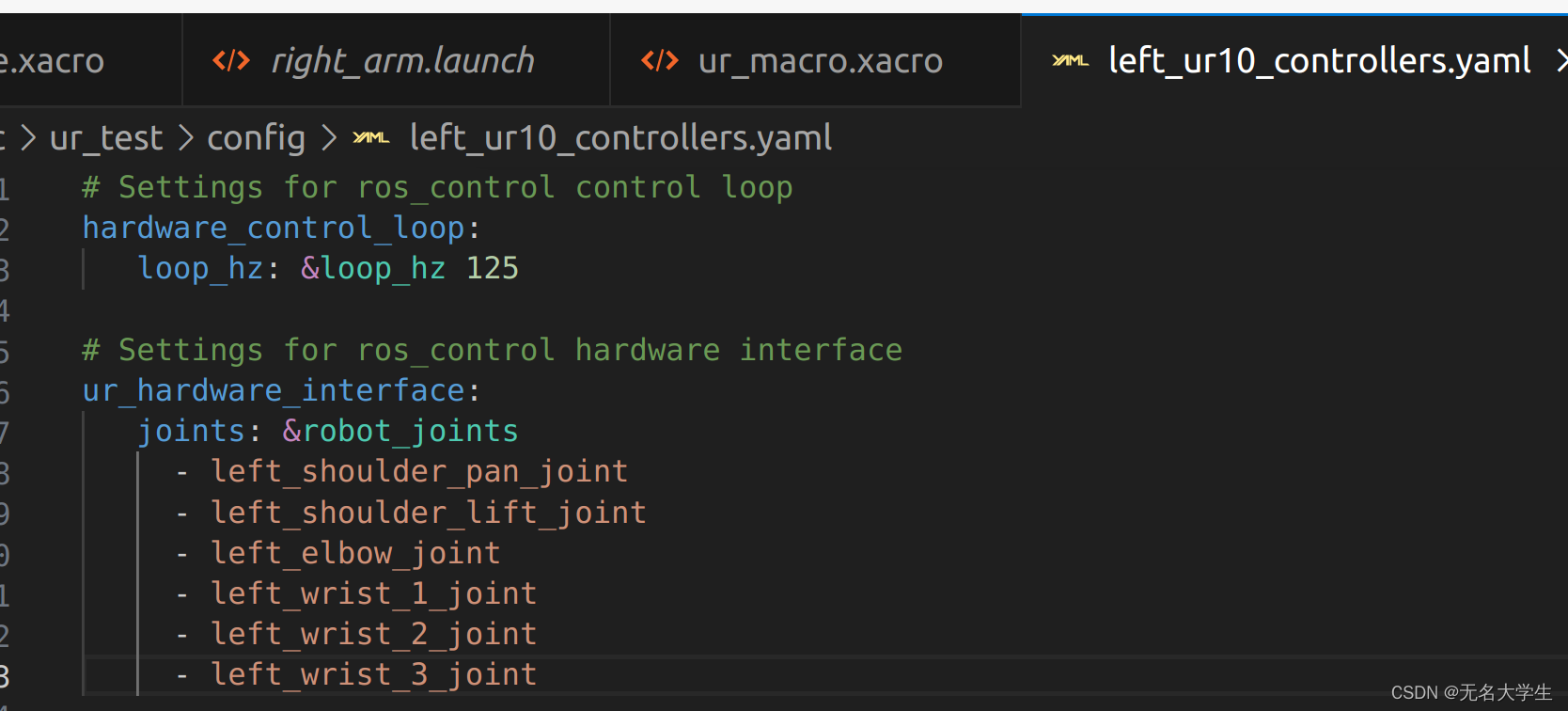

控制器配置中的关节名需要对应进行修改，在这里左右机械臂各一个参数配置文件

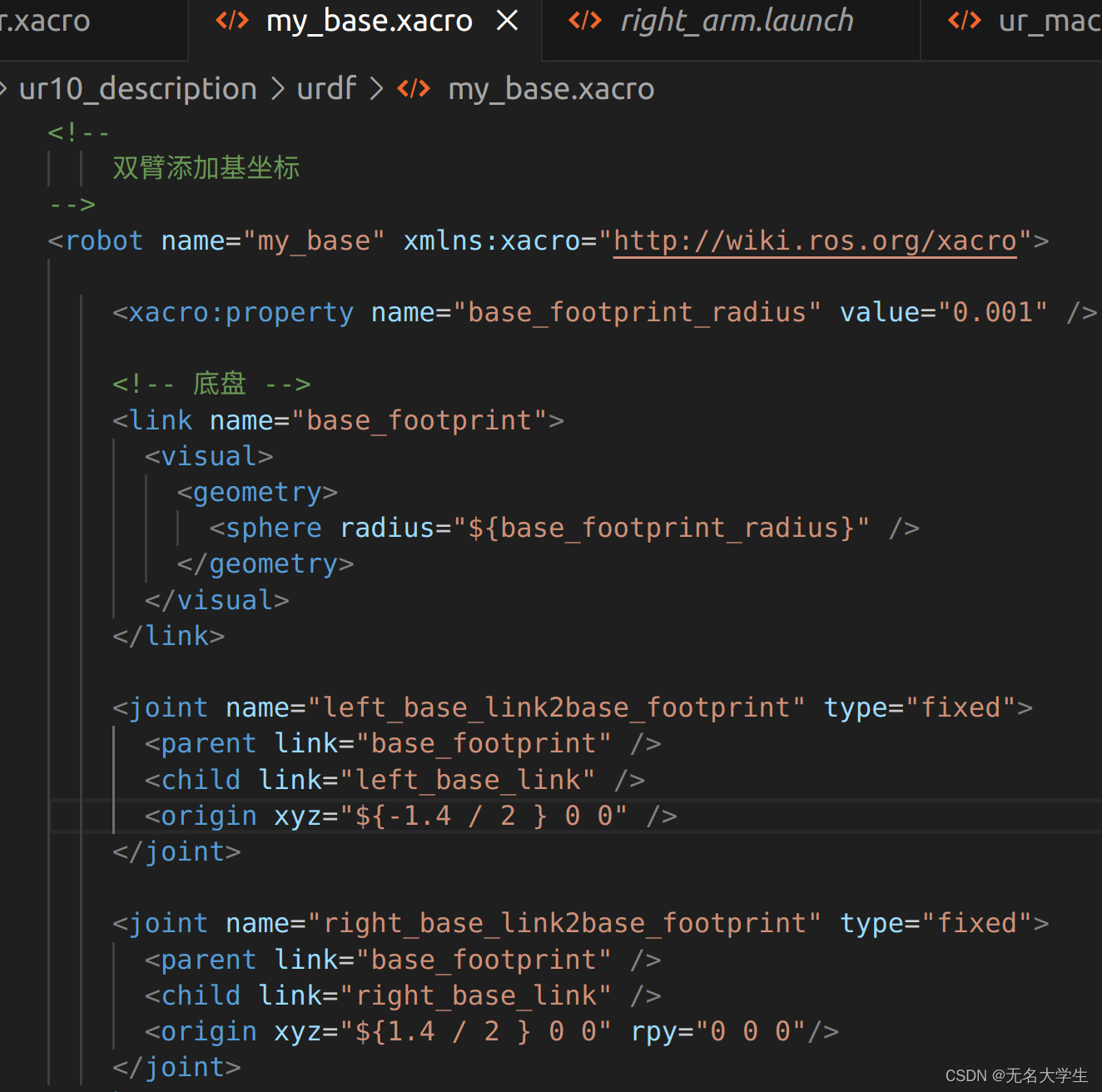

额外加一个基坐标系，并结合进ur.xacro
