三层交换实验过程记录

目录

1.vlan间通信方式

(1)单臂路由

(2)三层交换技术

2.三层交换实验一:实现不同vlan之间的通信

2.1新建拓步→设备连线→启动设备

2.2为三台PC主机配置ip地址、子网掩码及网关

2.3使用vlan划分局域网

2.4使用三层交换技术在vlan生成的虚拟接口上配置ip地址作为网关

2.5实验完成,不同vlan之间可以通信

2.6图文总结

3.三层交换实验二:在实验一基础上新增一台路由器,一台主机,实现全网互通

3.1添加设备→设备连线→启动设备

3.2为PC4主机配置ip地址、子网掩码及网关

3.3为路由器接口配置ip地址

3.4将新增设备划分到新的局域网,并在vlan生成的虚拟接口上配置ip地址作为网关

3.5配置静态路由(可以把LSW1看作是一台路由器)

3.6实验完成,全网互通

3.7图文总结

4.vlan实验(不借助三层交换技术实现不同vlan间通信)

4.1设备连线

4.2为PC1、PC3、PC5配置网关

4.3将新增线路划分给vlan10

4.4在新增线路上为路由器端口配置ip地址作为网关

4.5此时就能实现不同vlan间通信,PC1能ping通PC2

4.6但此时PC1ping不通PC6,问题出在AR2这里的静态路由上,把它改为默认路由即可实现全网互通

4.7实验完成,全网互通

4.8图文总结


1.vlan间通信方式

(1)单臂路由

单臂路由是指在路由器的一个接口上通过配置子接口(或“逻辑接口”,并不存在真正物理接口)的方式,实现原来相互隔离的不同VLAN(虚拟局域网)之间的互联互通。

(2)三层交换技术

三层交换机实现vlan之间通信的原理:每一个 vlan都会虚拟出一个虚拟接口,然后在虚拟接口上配置ip地址

2.三层交换实验一:实现不同vlan之间的通信

2.1新建拓步→设备连线→启动设备

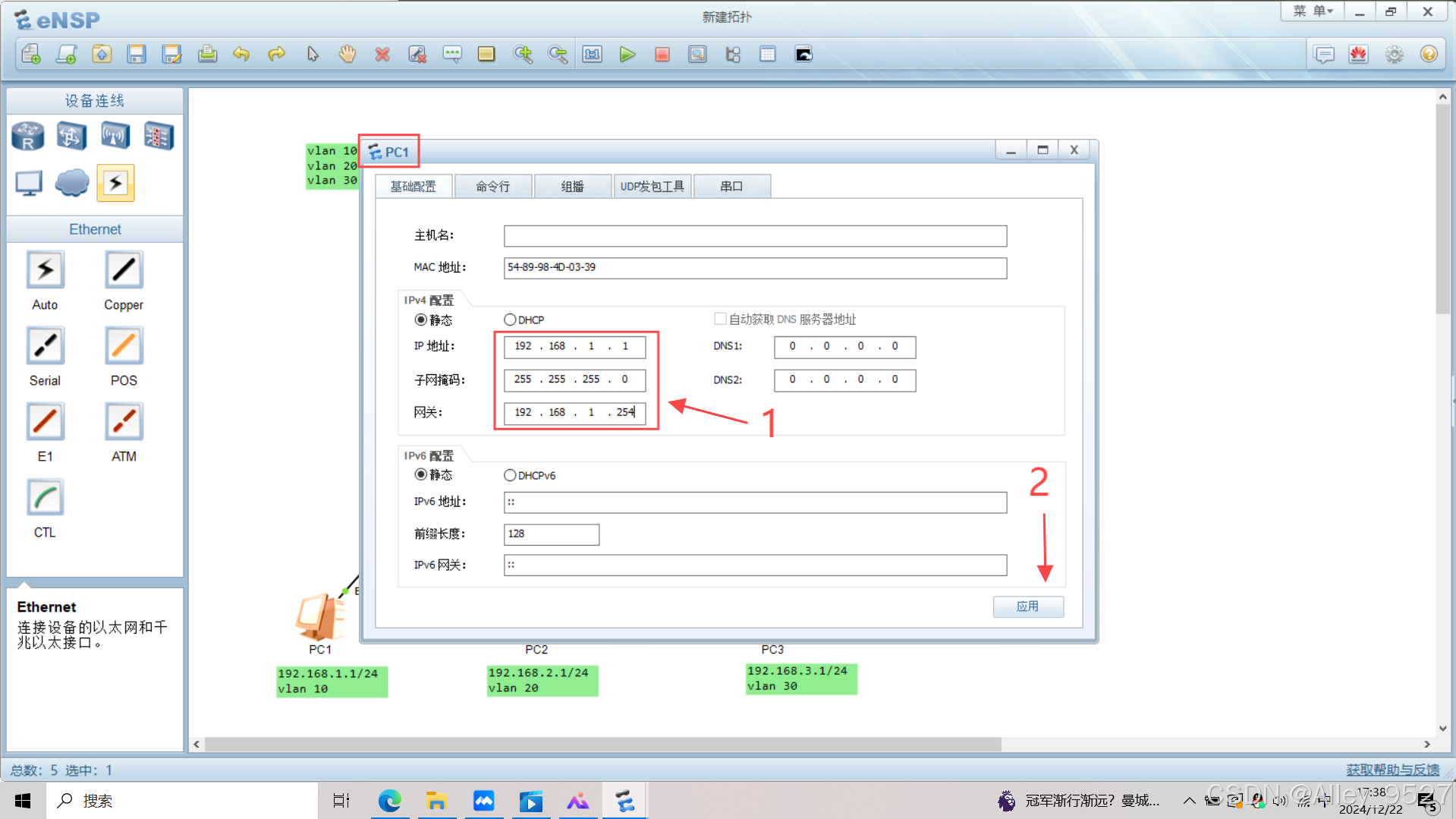

2.2为三台PC主机配置ip地址、子网掩码及网关

2.3使用vlan划分局域网

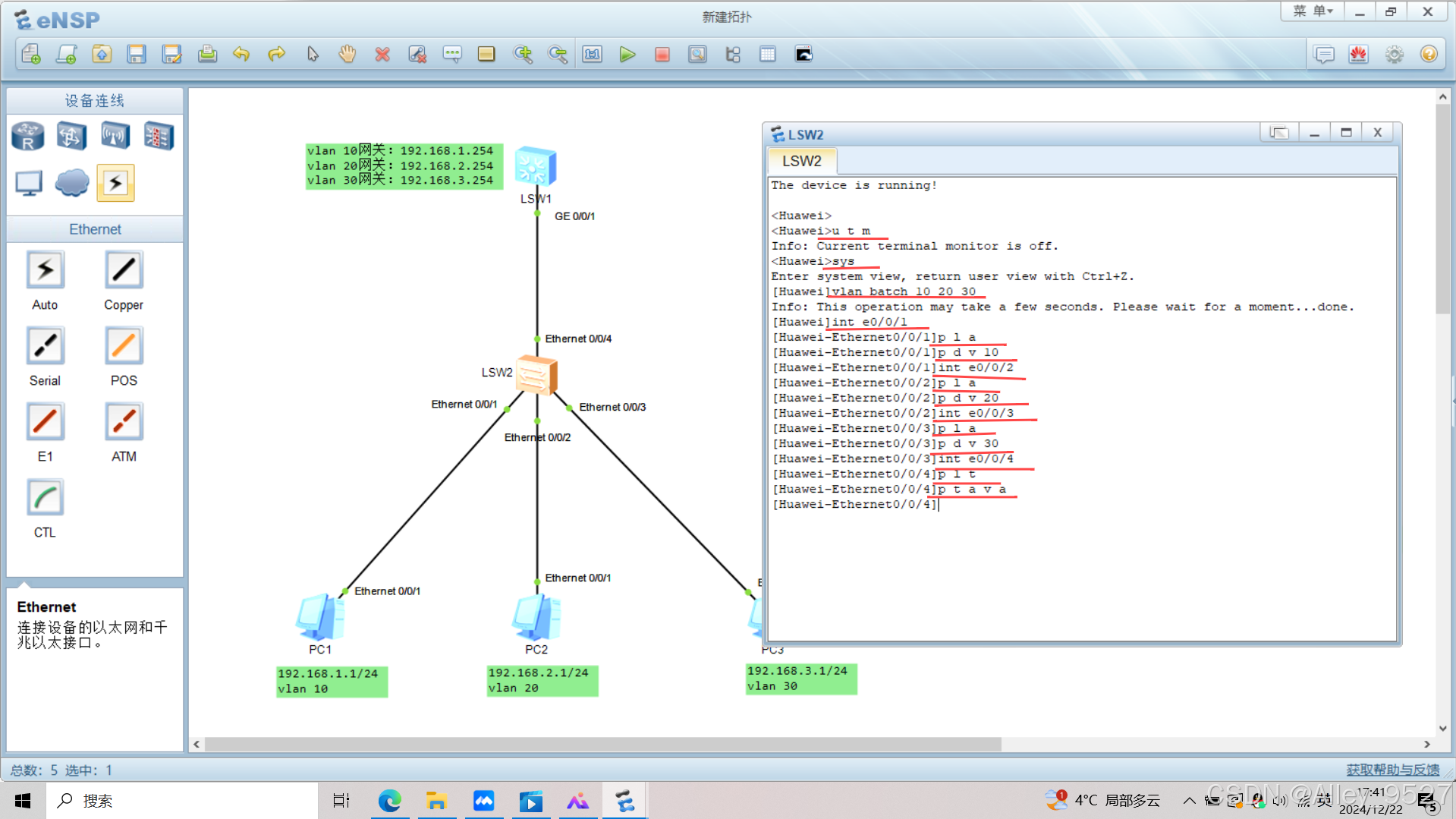

LSW2操作:

u t m

sys

int e0/0/1
port-link-type access
port default vlan 10

int e0/0/2
port-link-type access
port default vlan 20

int e0/0/3
port-link-type access
port default vlan 30

int e0/0/4
port-link-type trunk
port trunk allow-pass vlan all

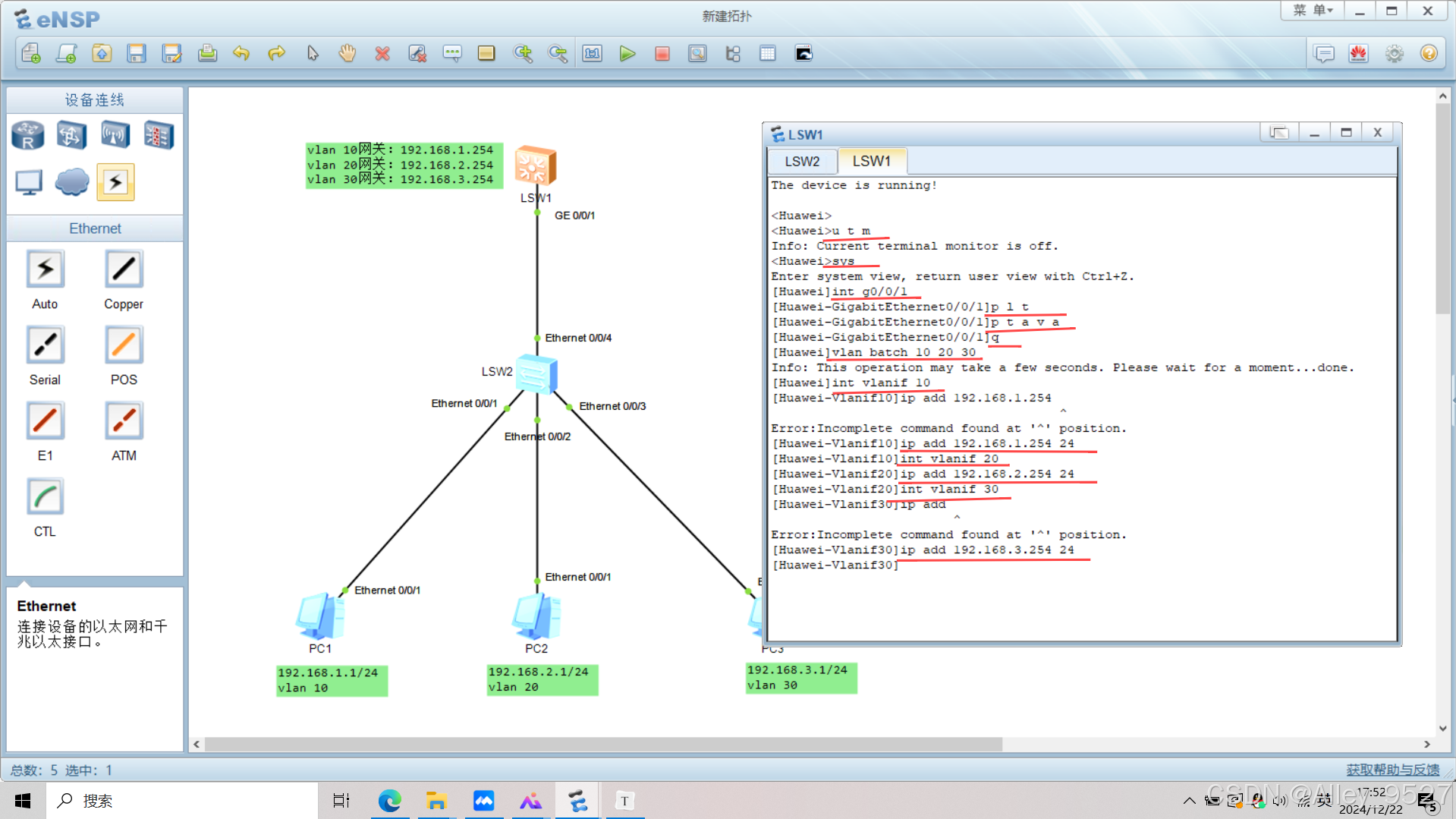

2.4使用三层交换技术在vlan生成的虚拟接口上配置ip地址作为网关

LSW1操作:

u t m

sys

int g0/0/1
port link-type trunk
port trunk allow-pass vlan all  #到这一步还属于2.3使用vlan的操作

q

vlan batch 10 20 30

int vlanif 10
ip add 192.168.1.254 24

int vlanif 20
ip add 192.168.2.254 24

int vlanif 30
ip add 192.168.3.254 24

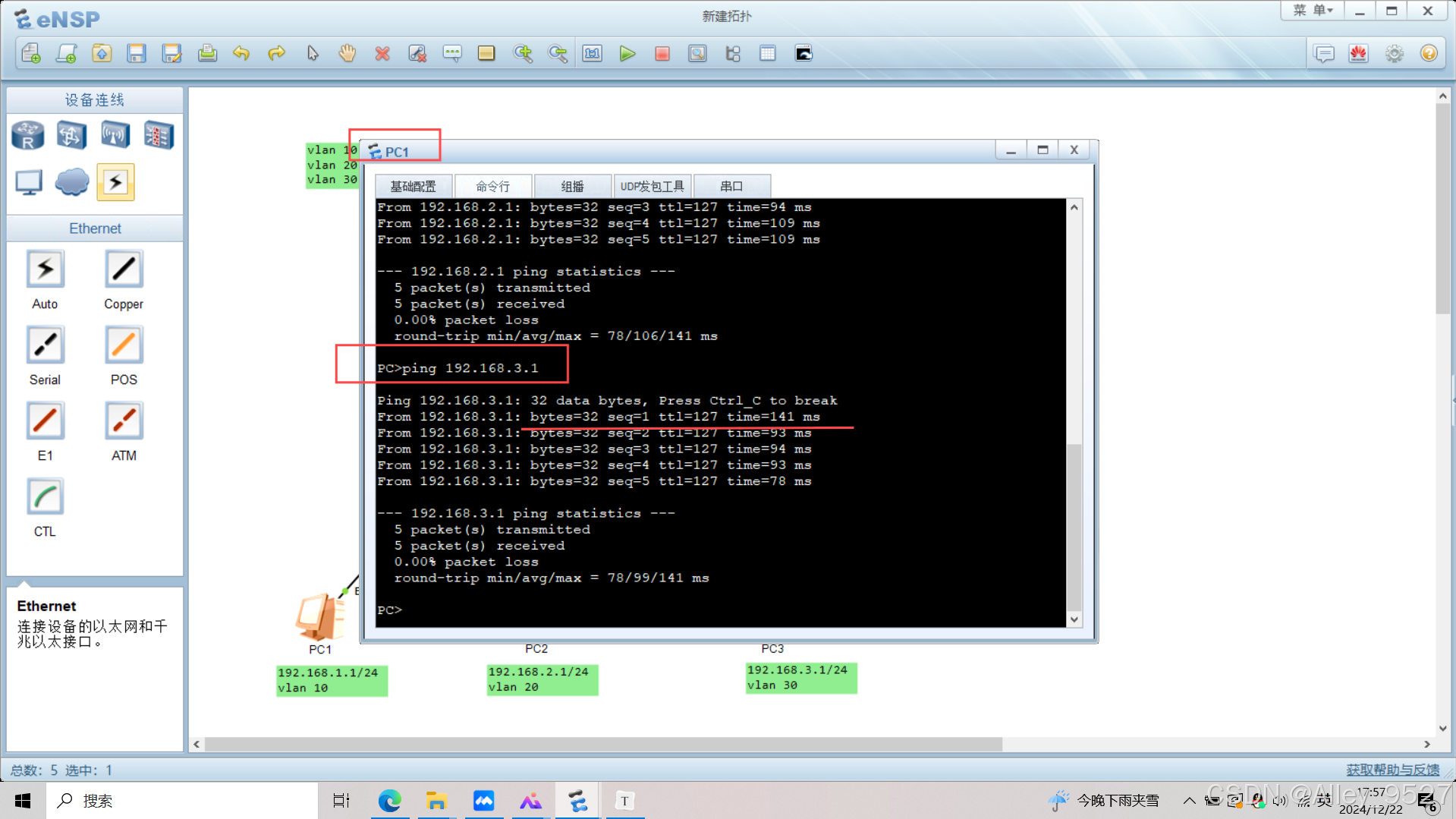

2.5实验完成,不同vlan之间可以通信

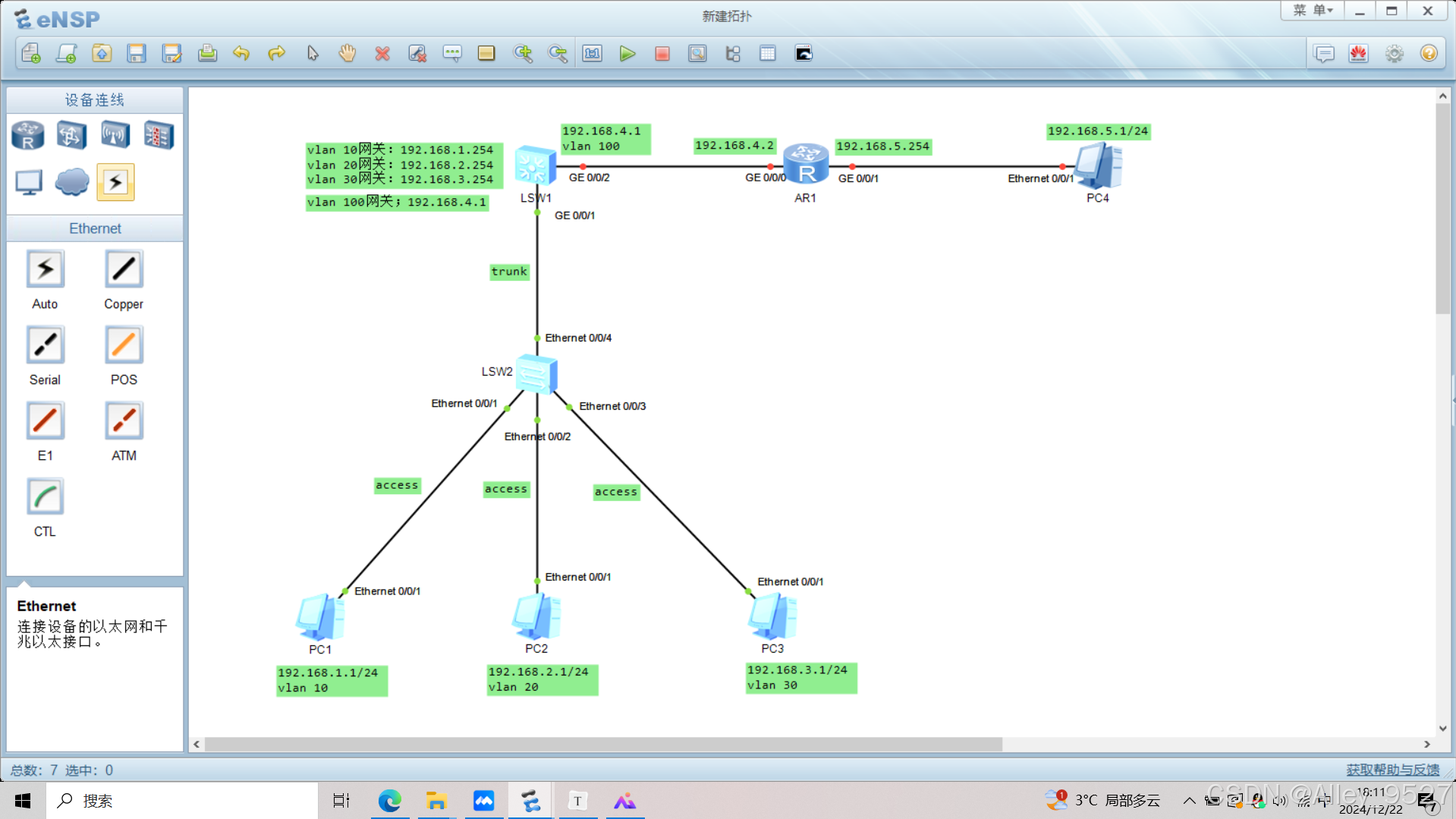

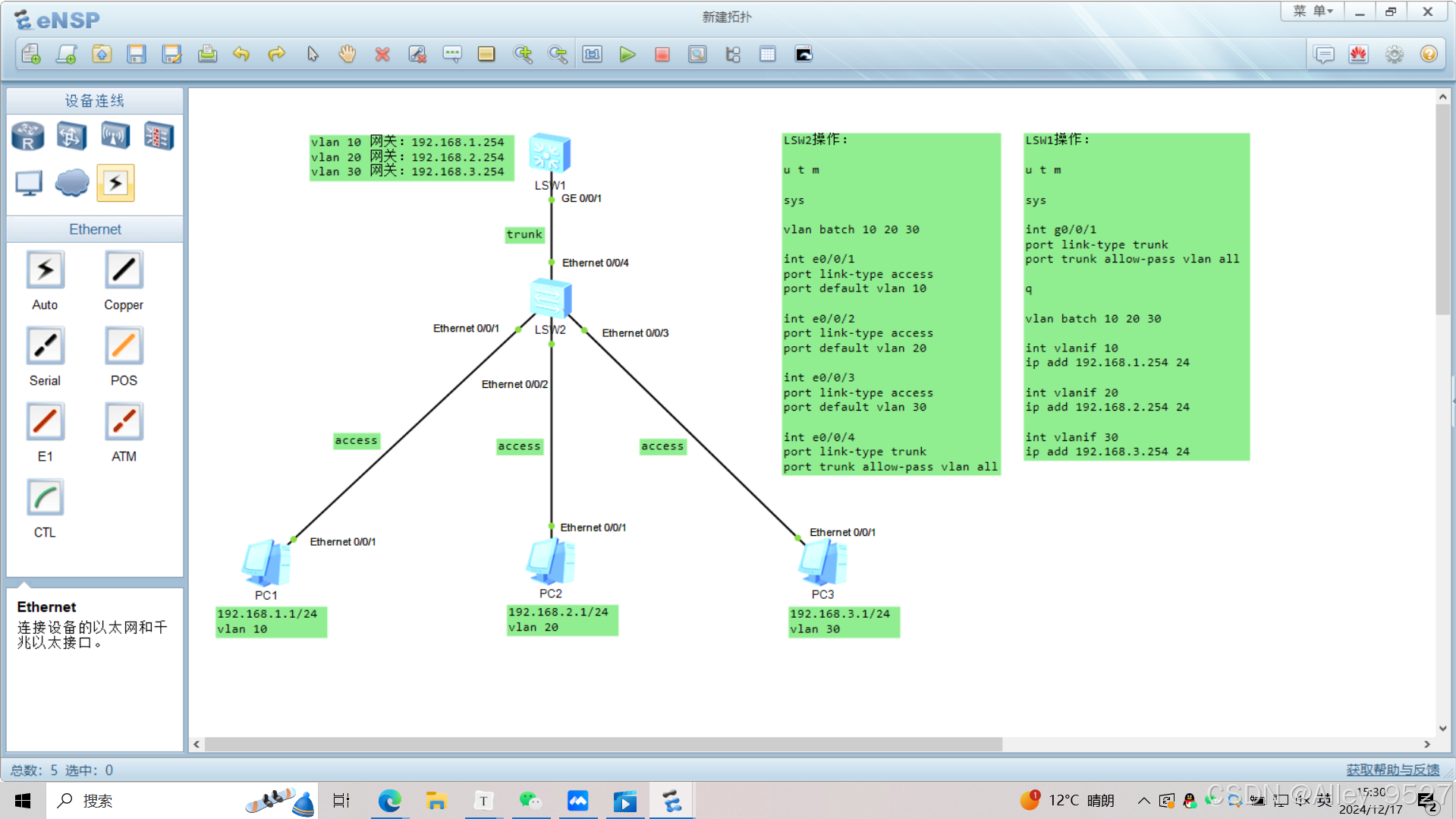

2.6图文总结

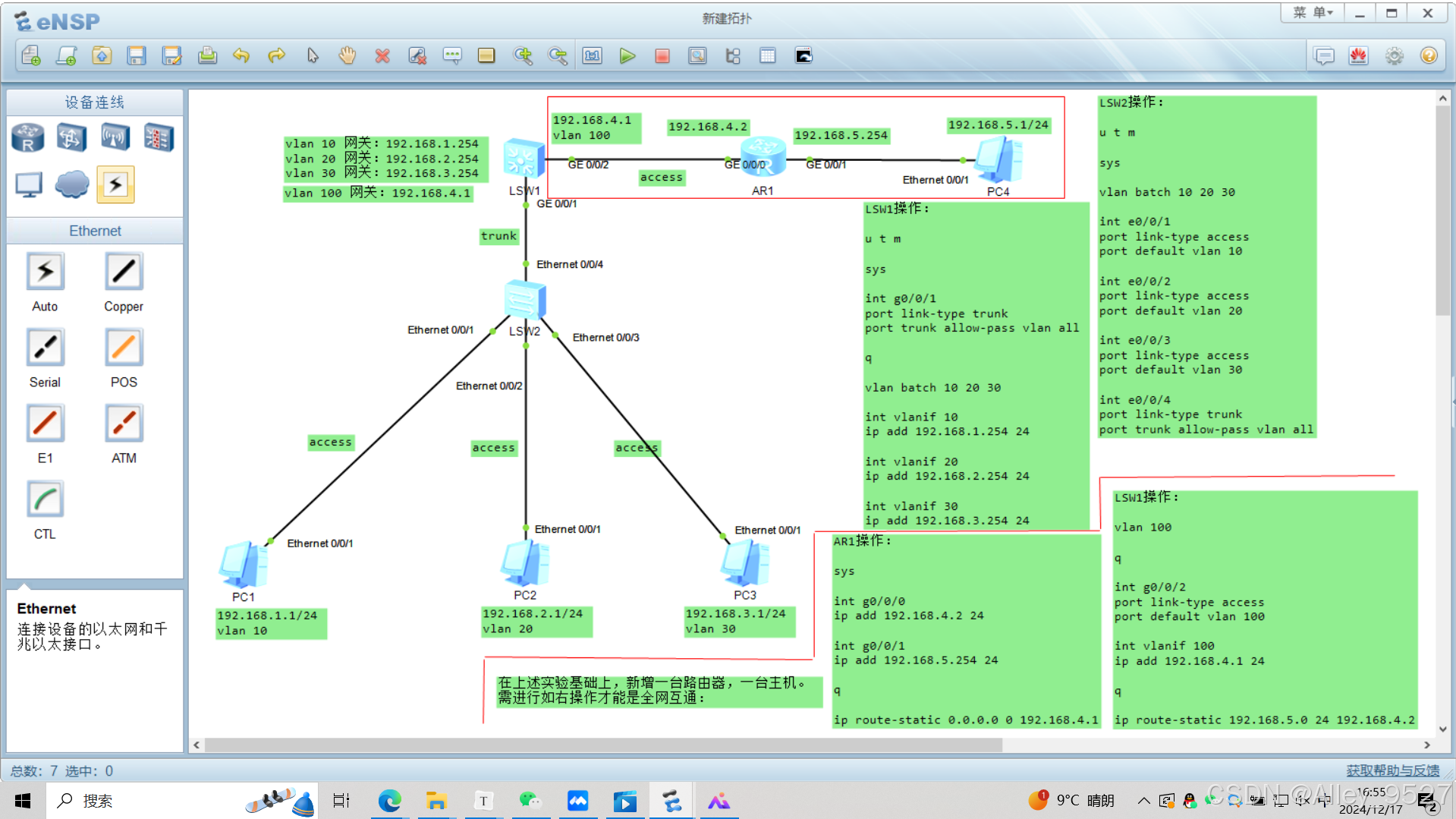

3.三层交换实验二:在实验一基础上新增一台路由器,一台主机,实现全网互通

3.1添加设备→设备连线→启动设备

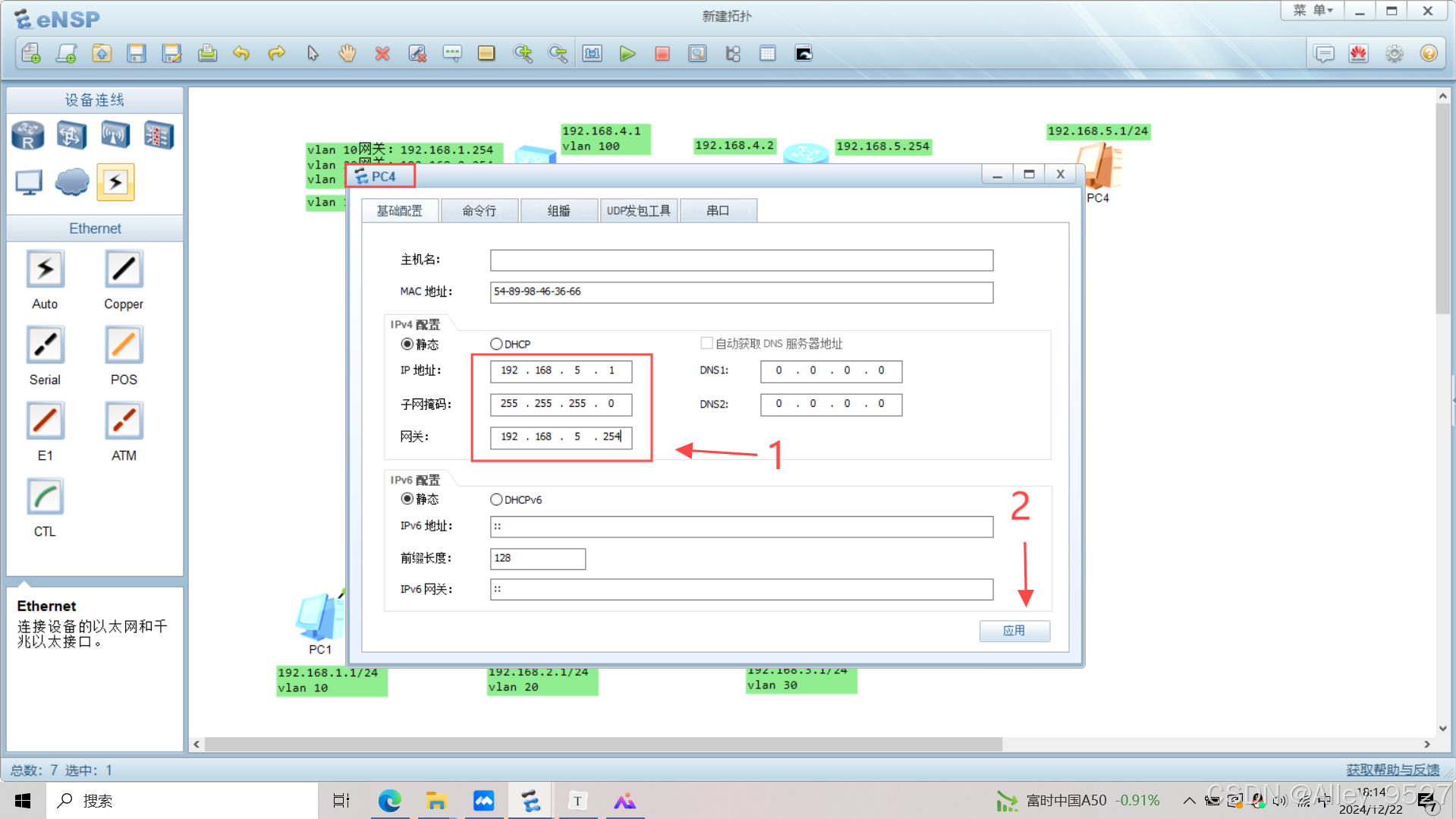

3.2为PC4主机配置ip地址、子网掩码及网关

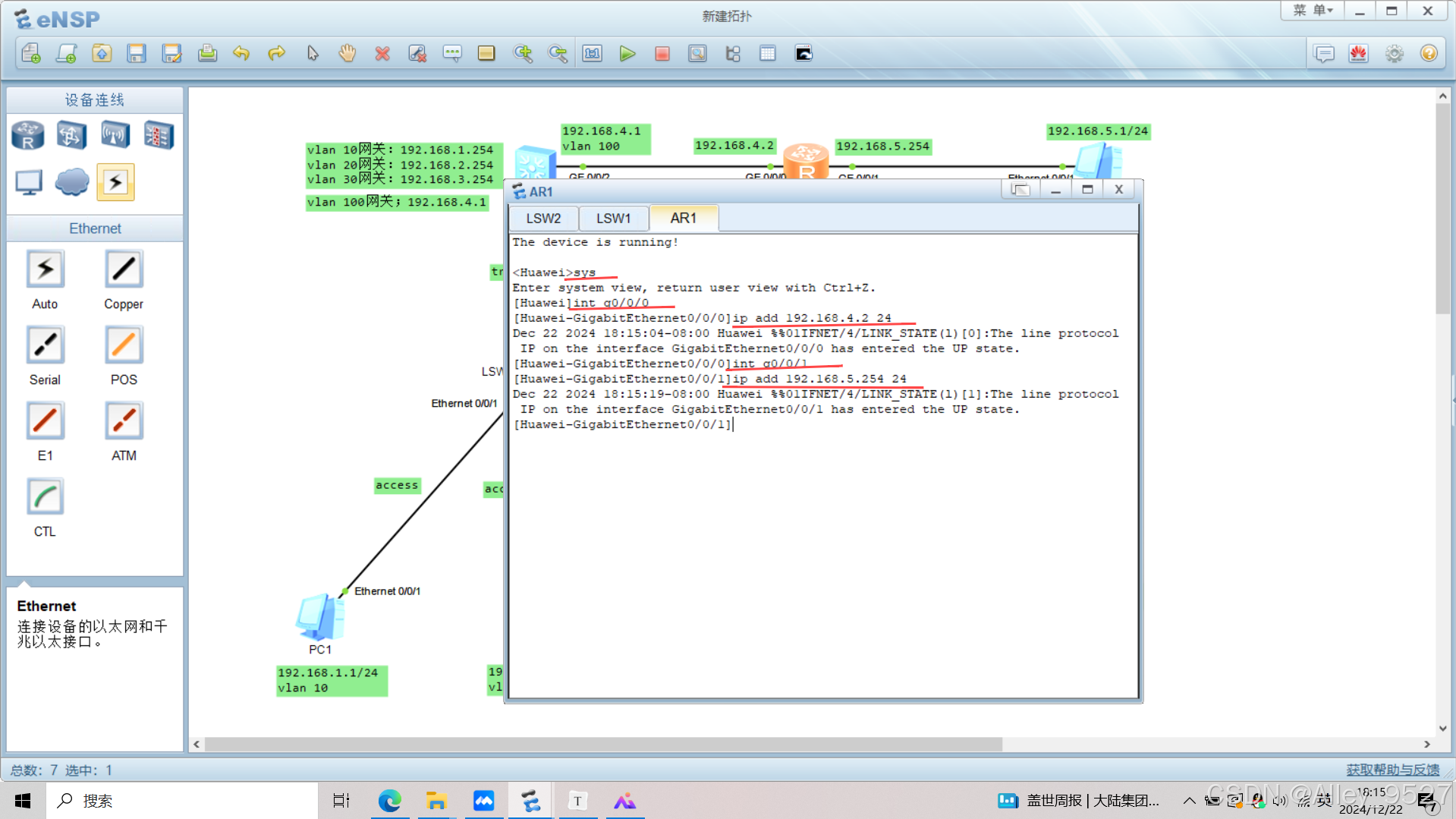

3.3为路由器接口配置ip地址

AR1操作:

sys

int g0/0/0
ip add 192.168.4.2 24

int g0/0/1
ip add 192.168.5.254 24

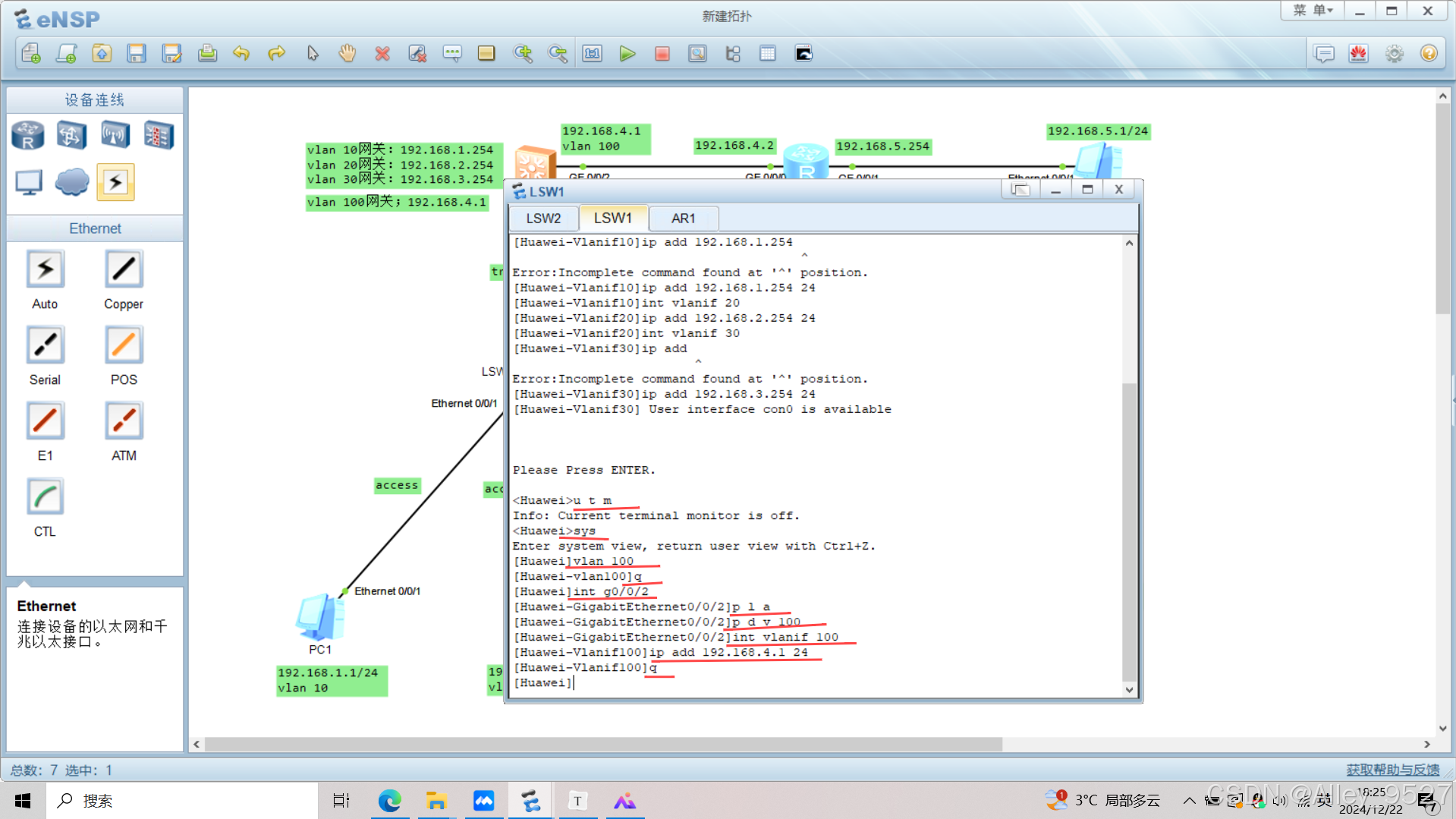

3.4将新增设备划分到新的局域网,并在vlan生成的虚拟接口上配置ip地址作为网关

LSW1操作:

u t m

sys

vlan 100

q

int g0/0/2
port link-type access
port default vlan 100

int vlanif 100
ip add 192.168.4.1 24

q

3.5配置静态路由(可以把LSW1看作是一台路由器)

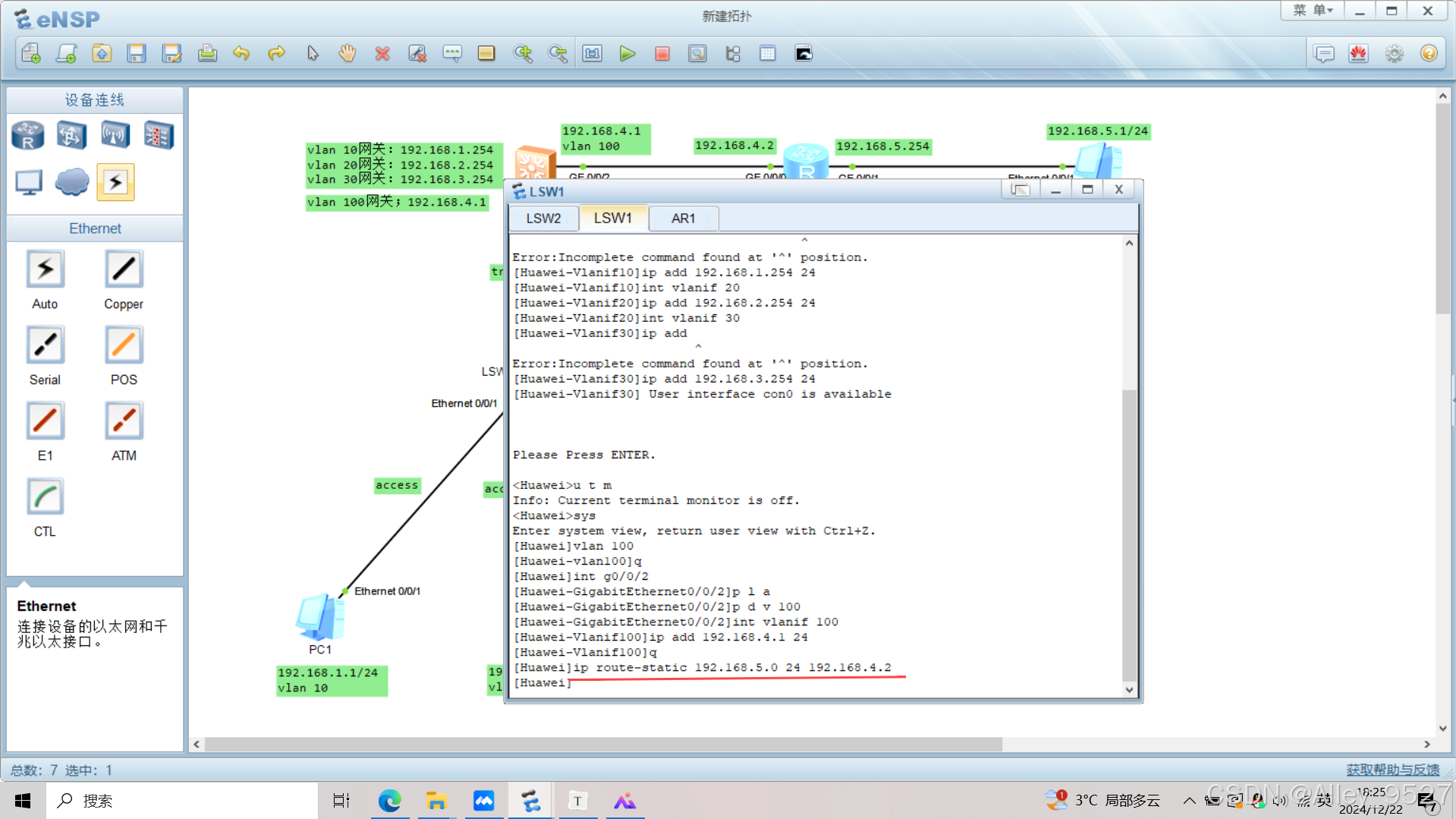

LSW1操作:

ip route-static 192.168.5.0 24 192.168.4.2  #静态路由

AR1操作:

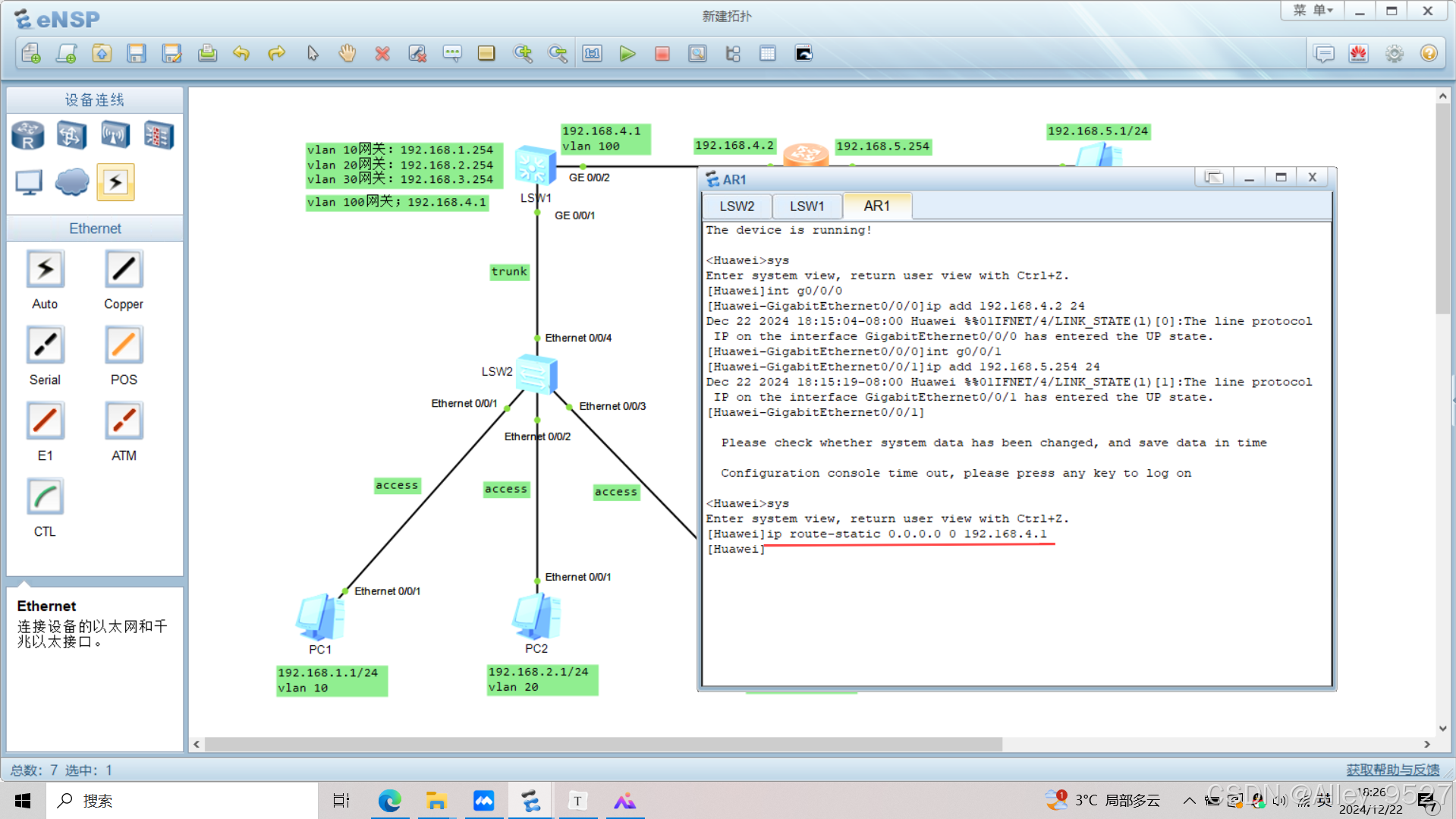

ip route-static 0.0.0.0 24 192.168.4.1  #默认路由,是一种特殊的静态路由

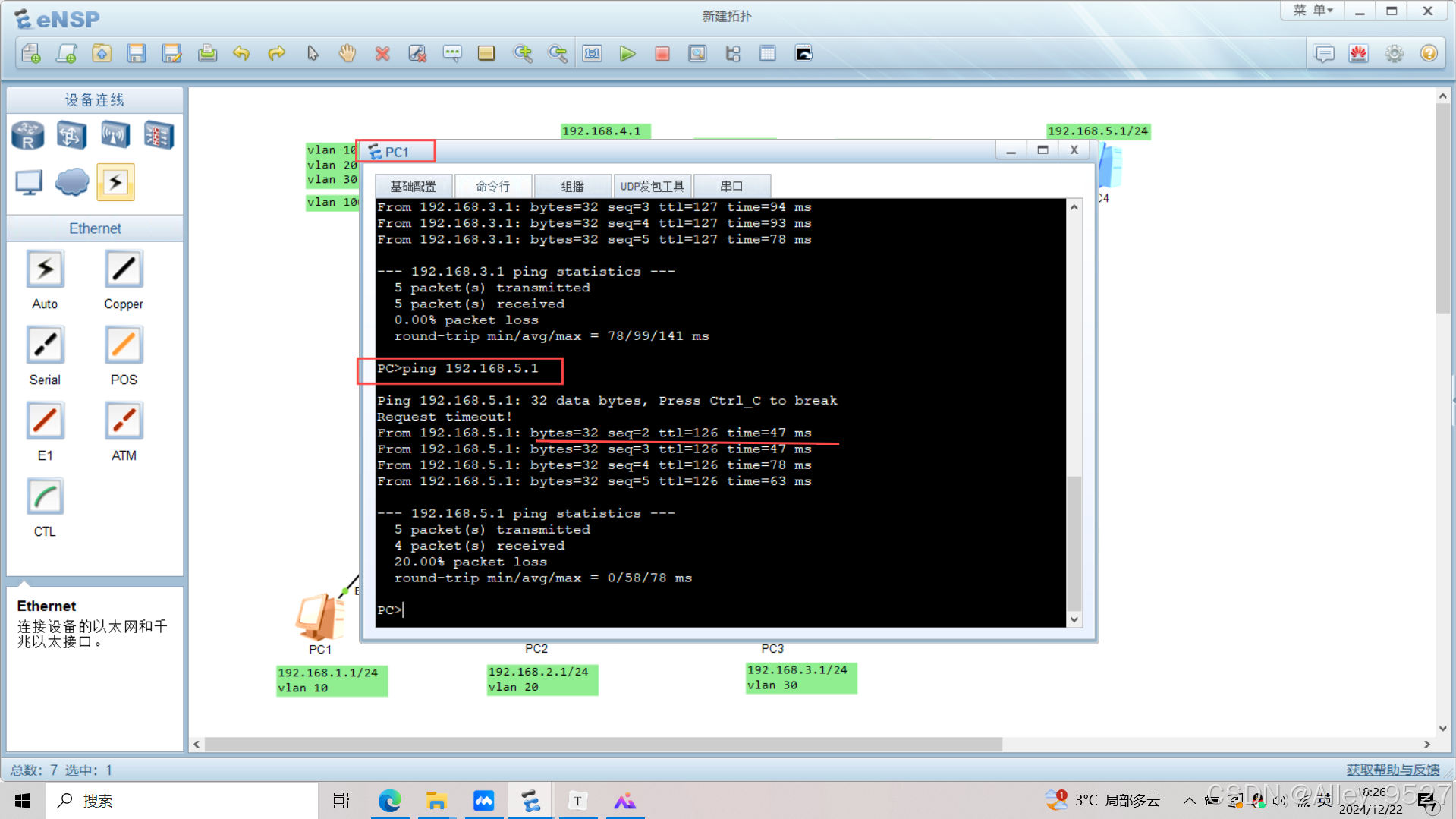

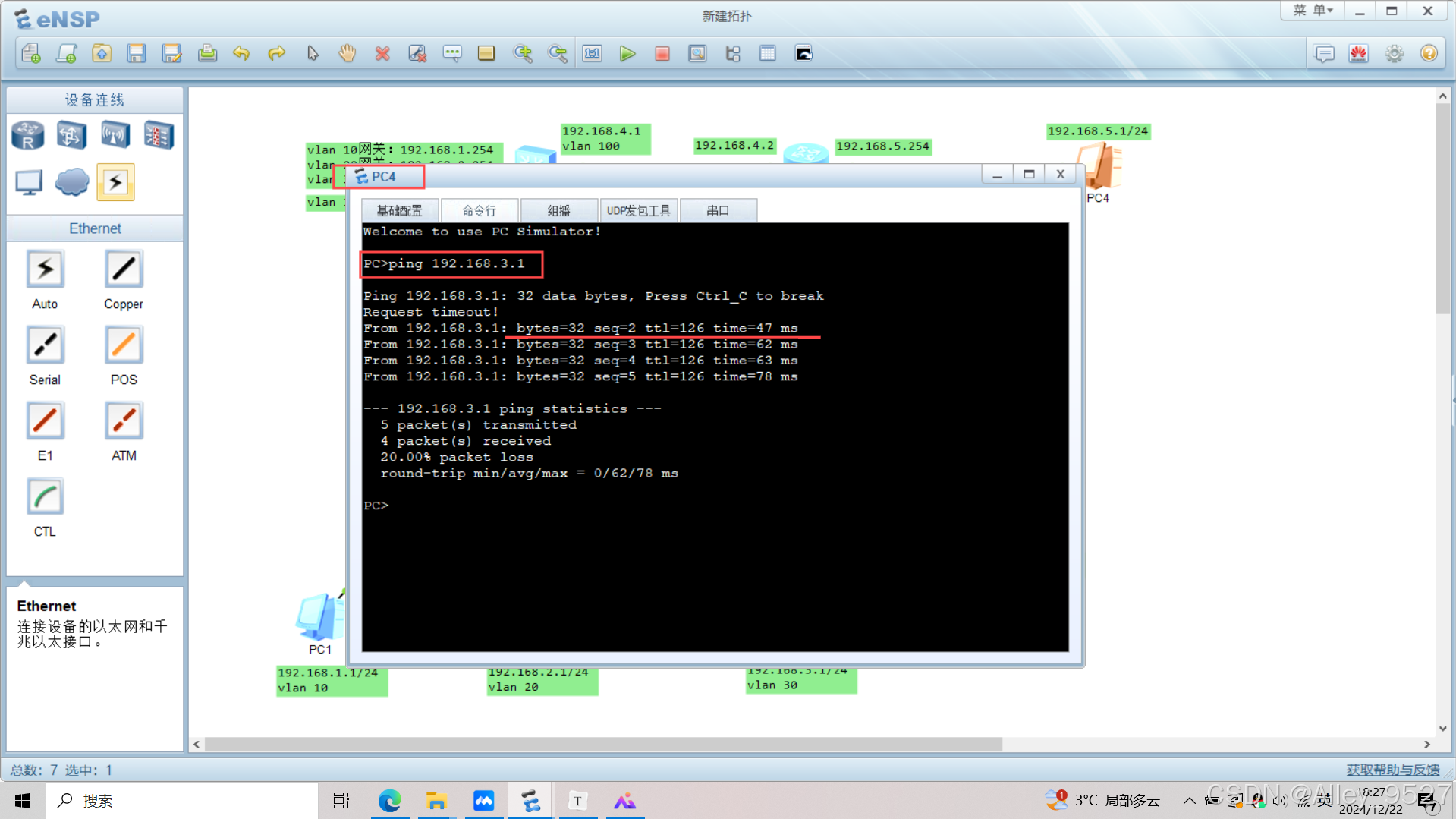

3.6实验完成,全网互通

3.7图文总结

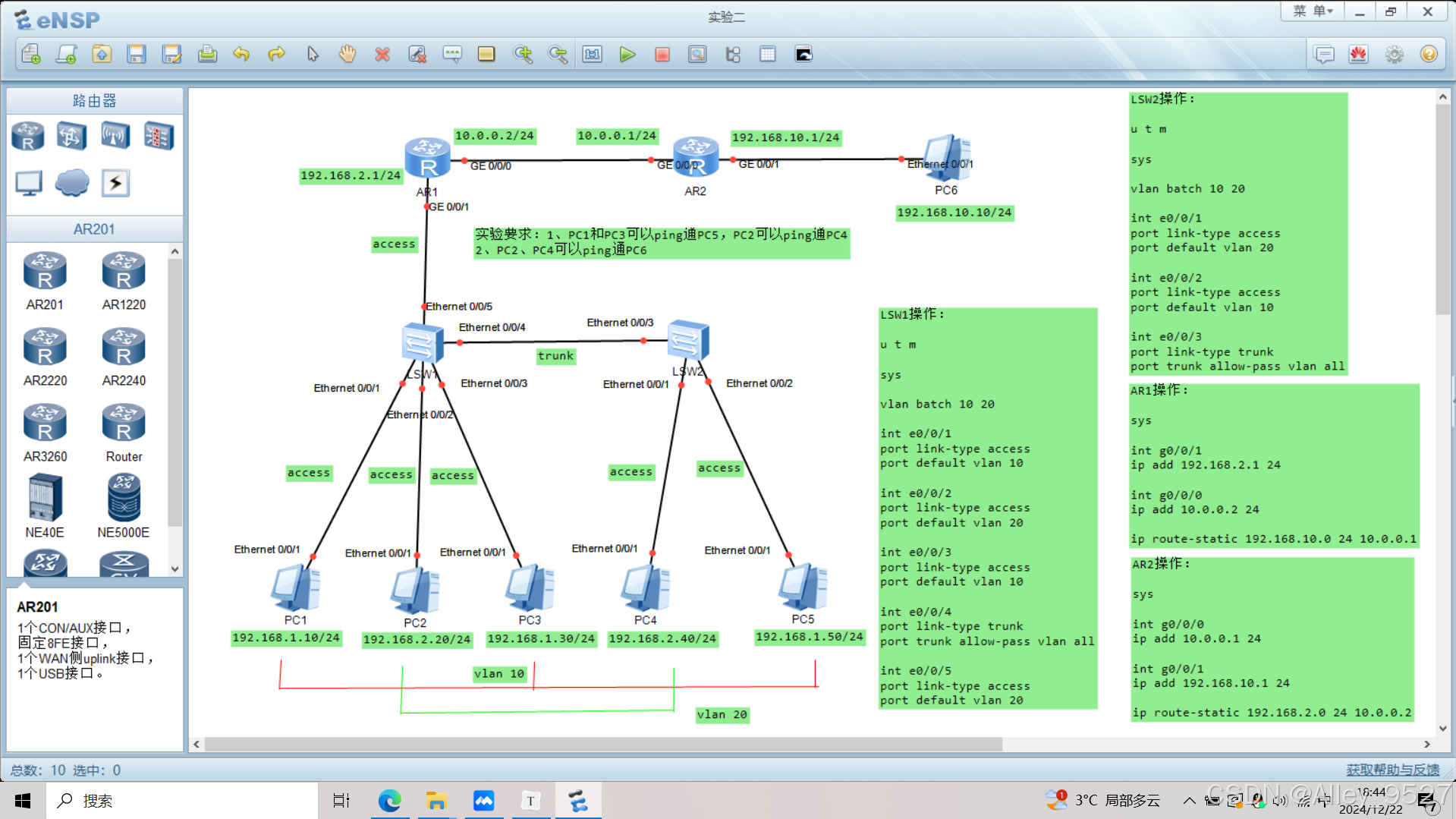

4.vlan实验(不借助三层交换技术实现不同vlan间通信)

加一根线,加一个网关,即可。

新增前

新增后

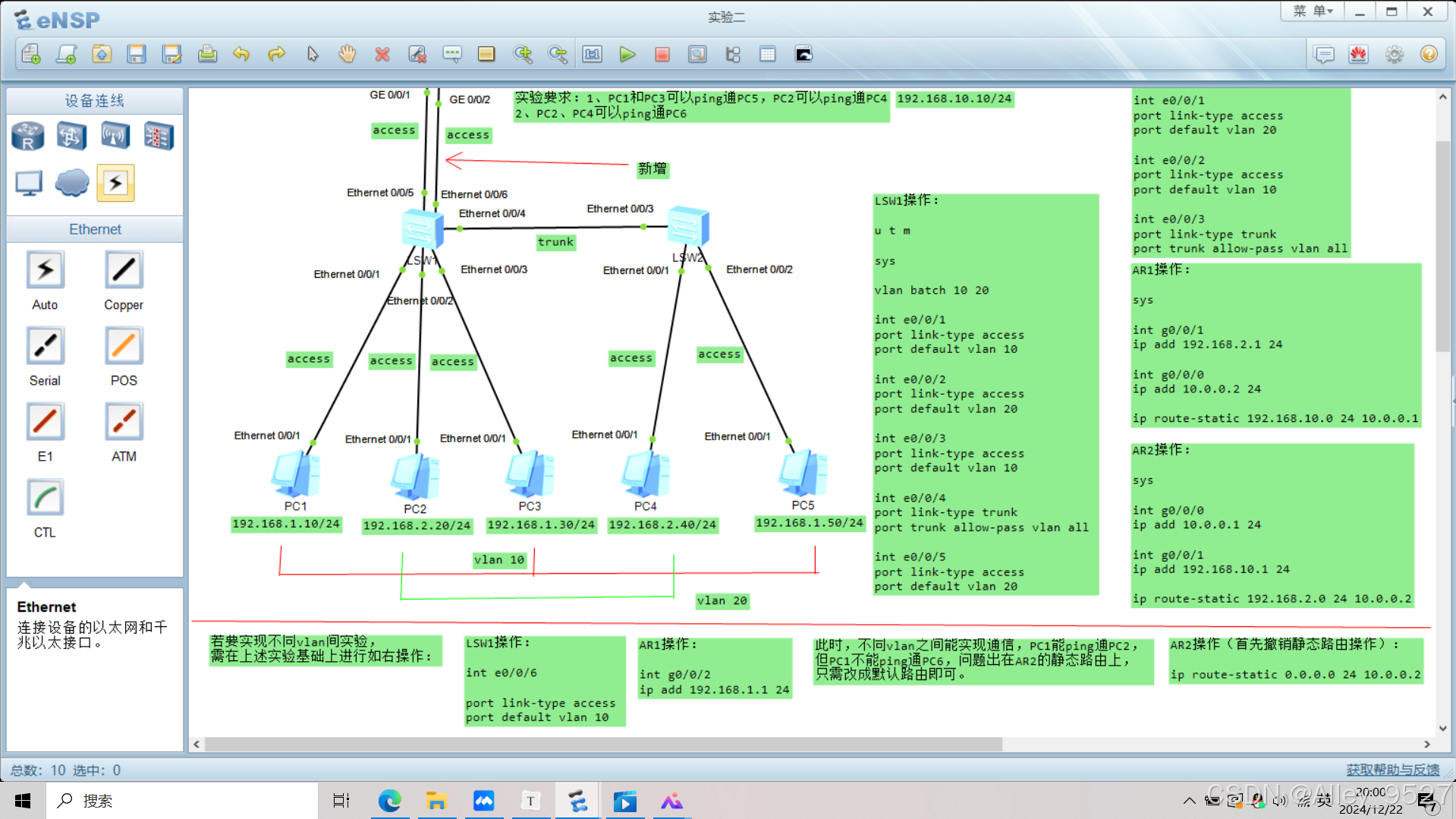

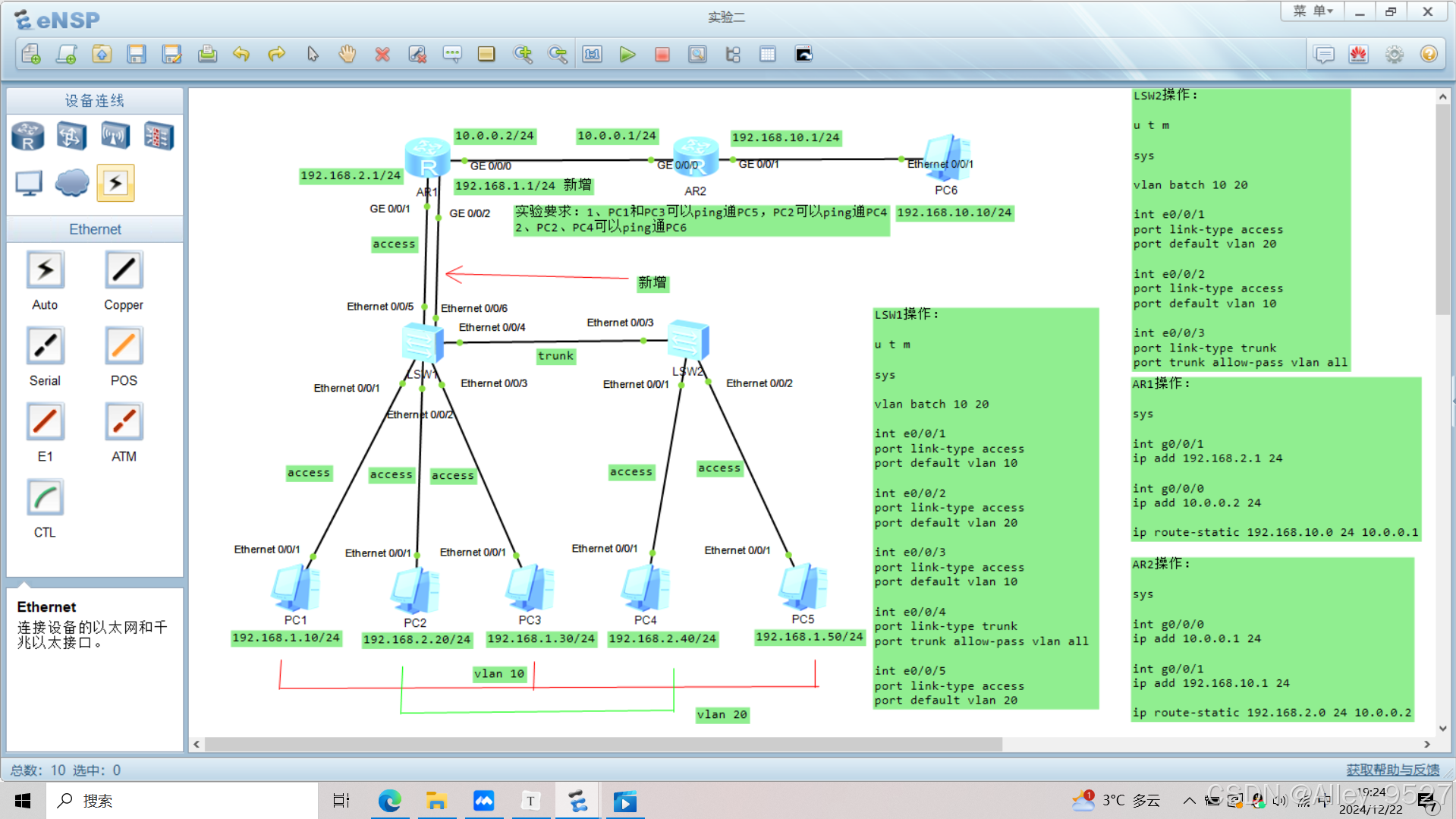

在上述实验基础上操作如下:

4.1设备连线

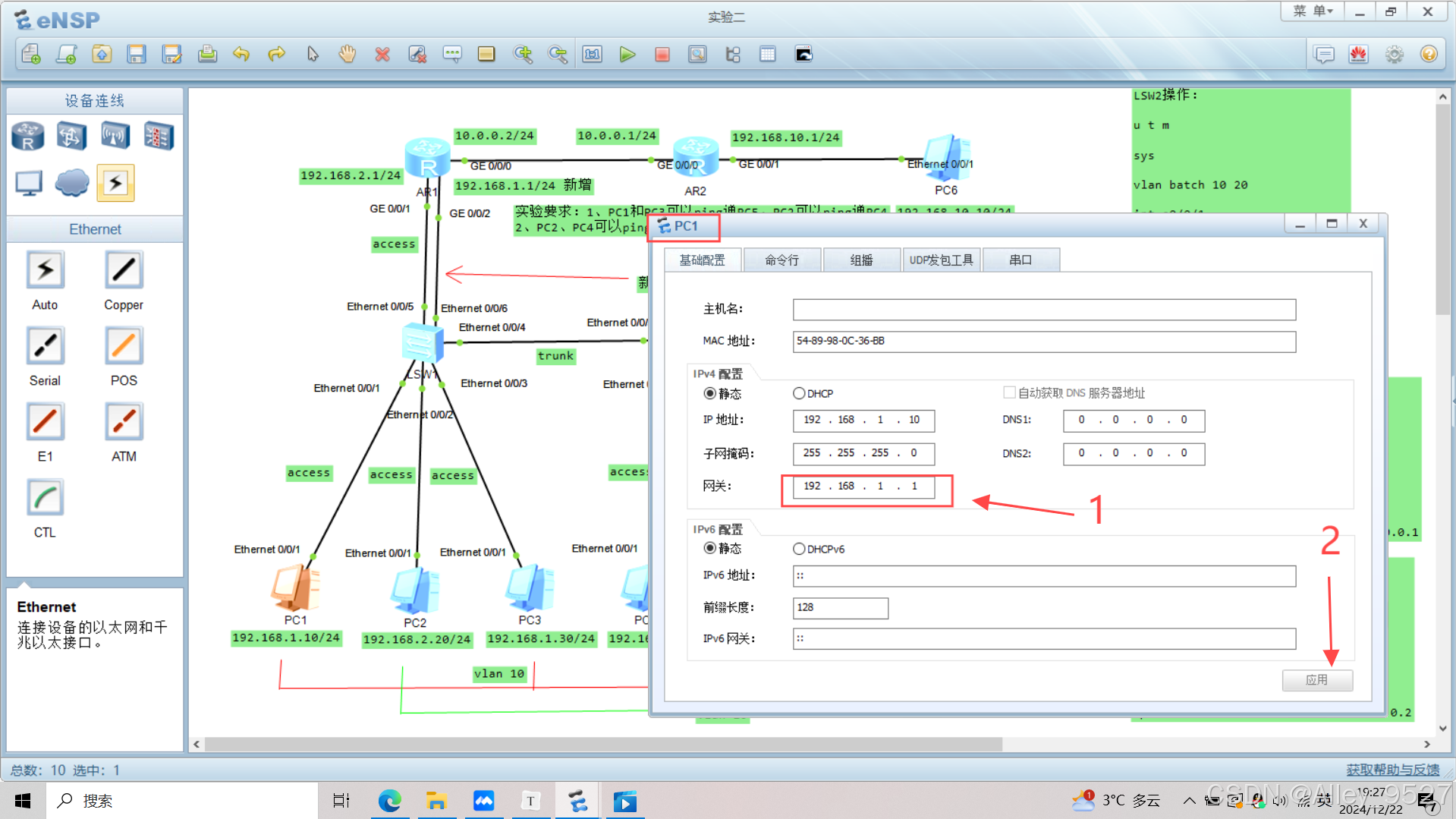

4.2为PC1、PC3、PC5配置网关

4.3将新增线路划分给vlan10

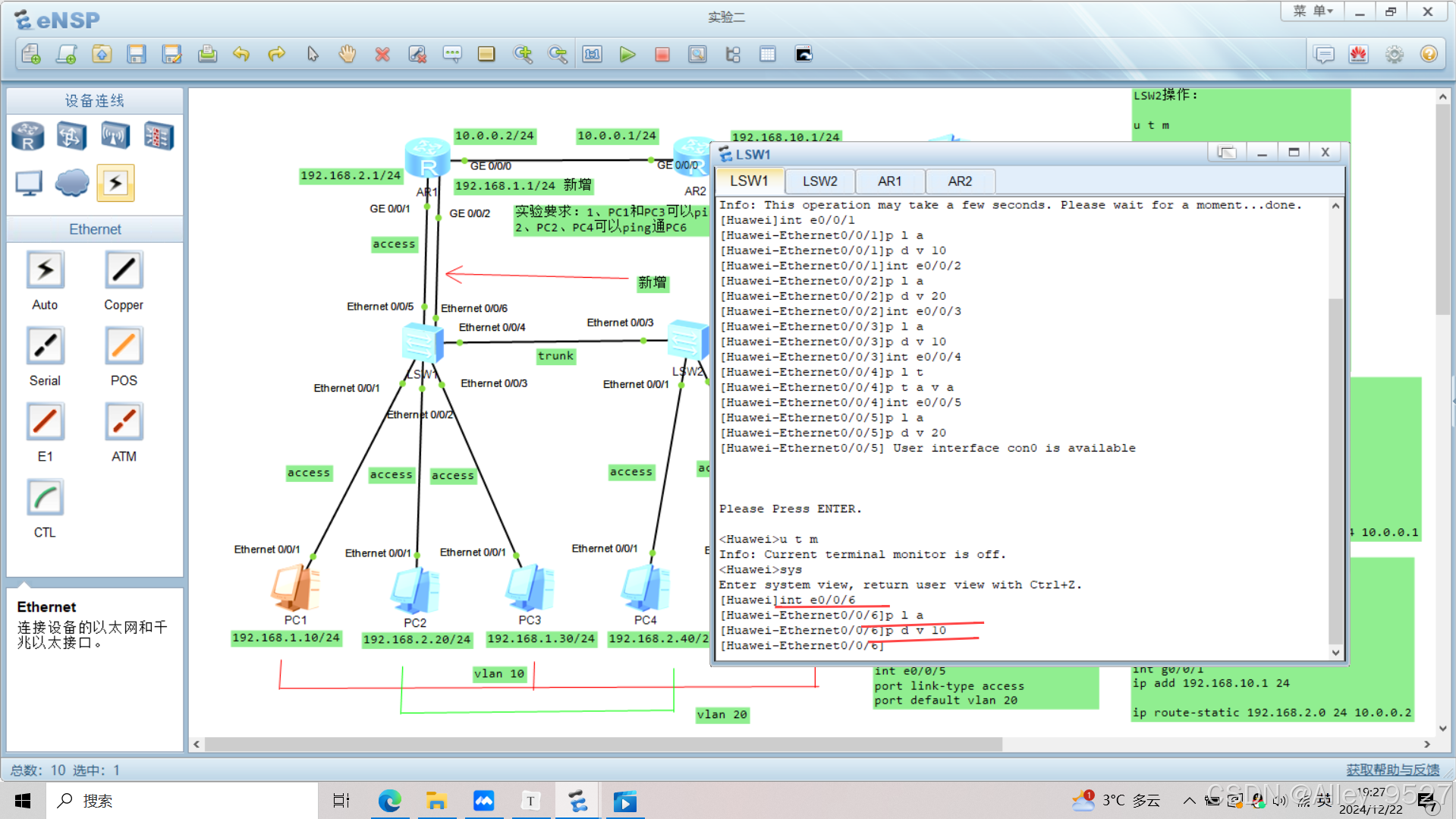

LSW1操作:

int e0/0/6
port link-type access
port default vlan 10

4.4在新增线路上为路由器端口配置ip地址作为网关

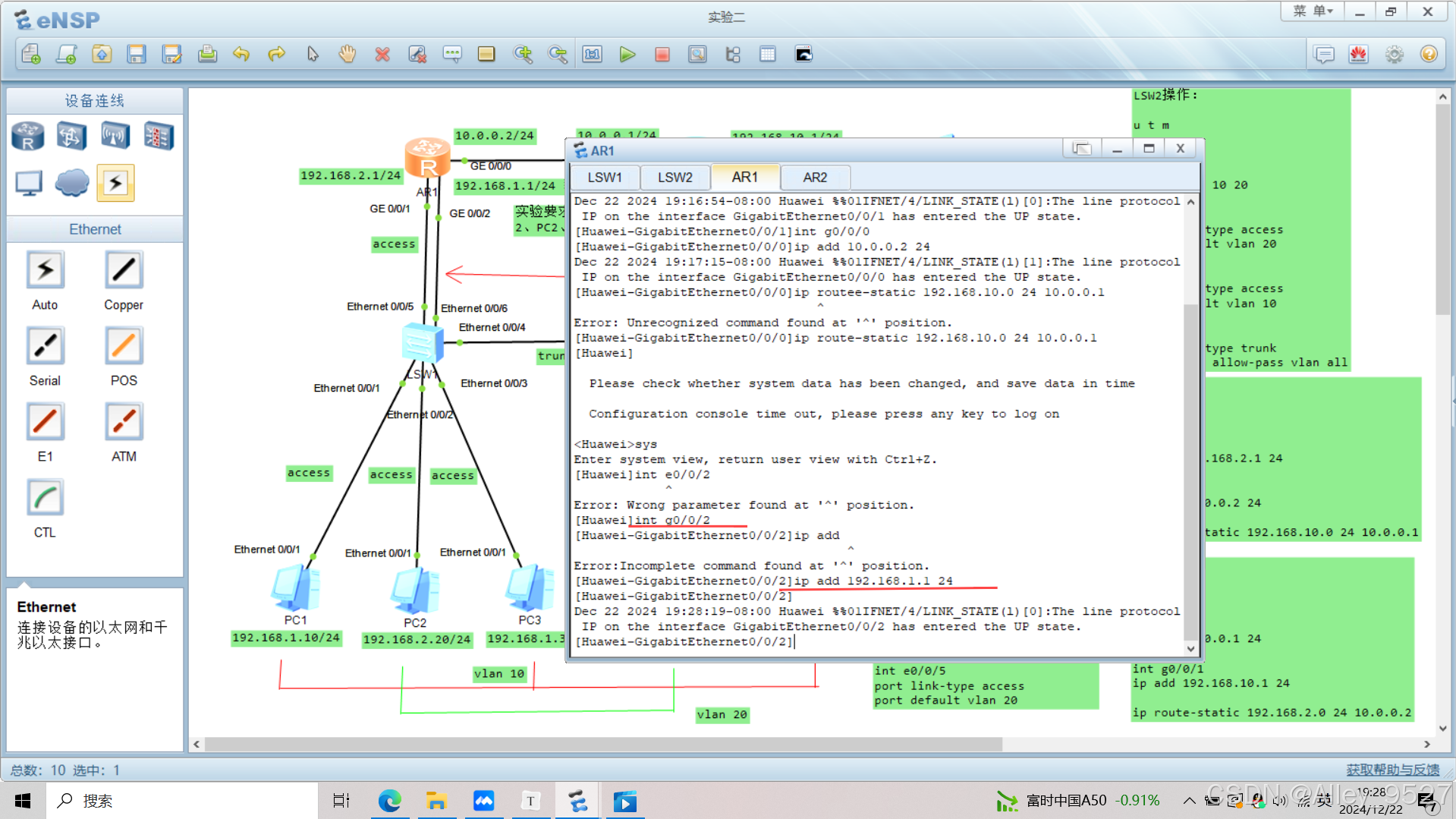

AR1操作:

int g0/0/2
ip add 192.168.1.1 24

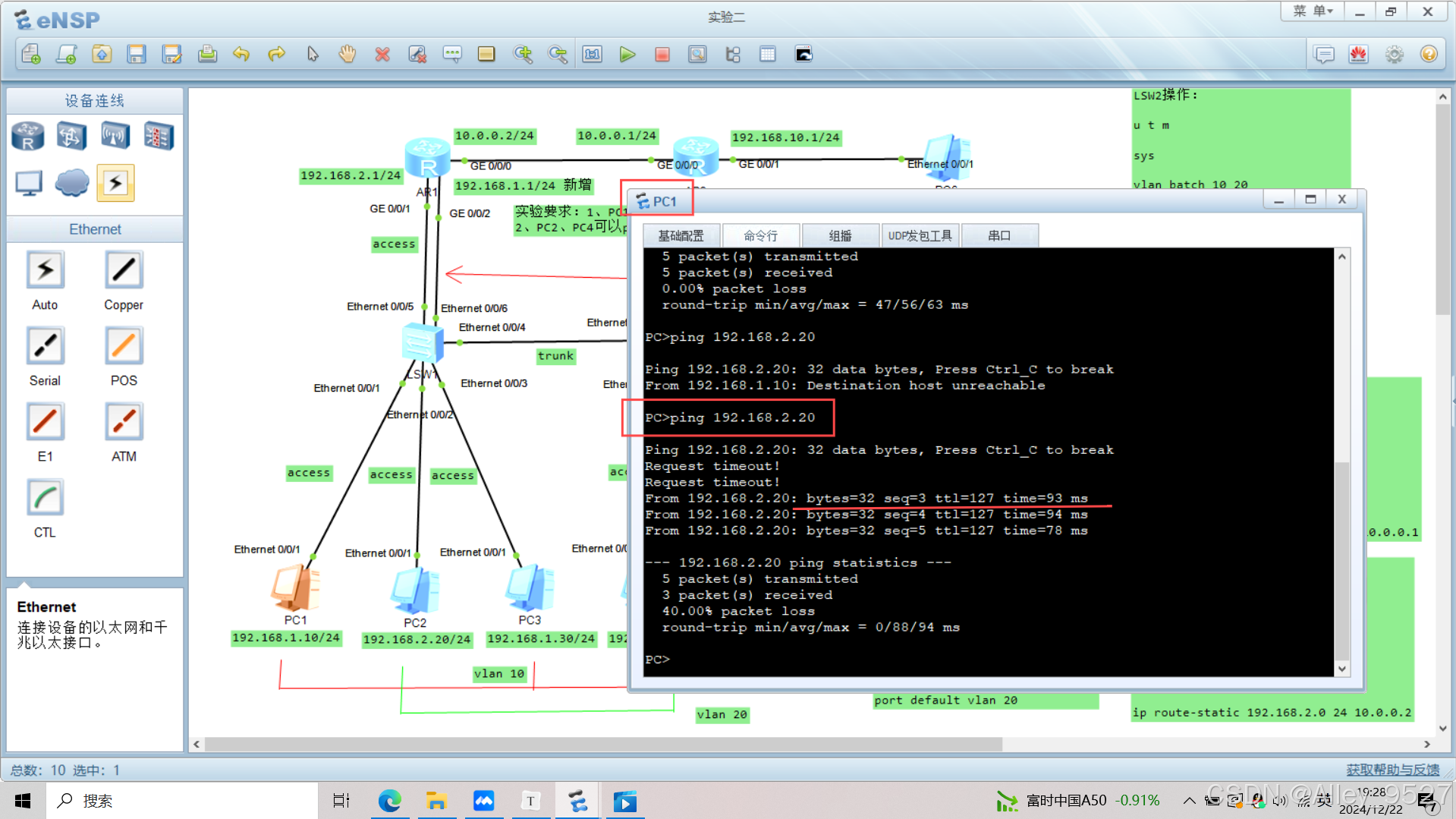

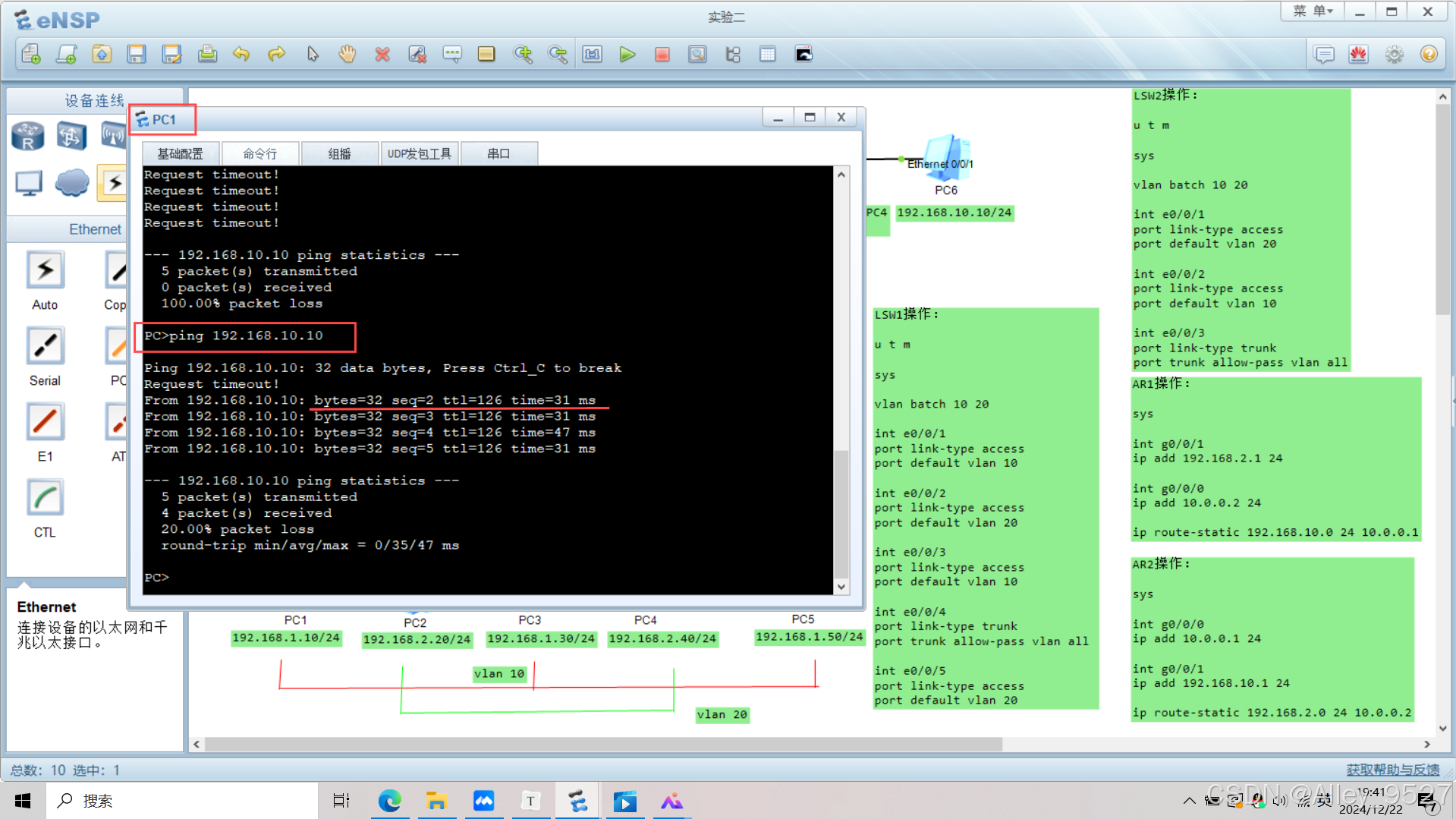

4.5此时就能实现不同vlan间通信,PC1能ping通PC2

4.6但此时PC1ping不通PC6,问题出在AR2这里的静态路由上,把它改为默认路由即可实现全网互通

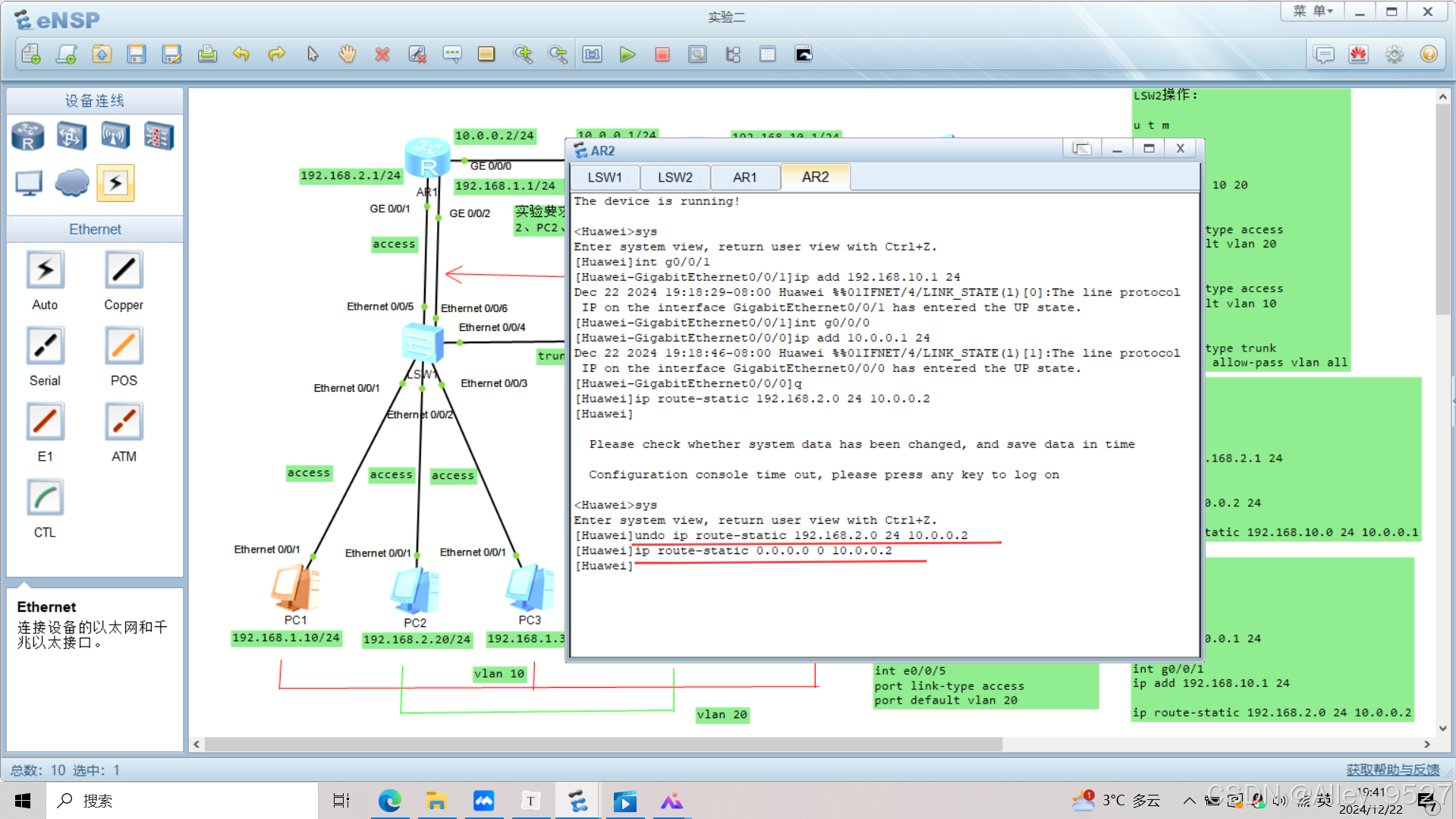

AR2操作(首先撤销之前的静态路由操作):

ip route-static 0.0.0.0 0 10.0.0.2

4.7实验完成,全网互通

4.8图文总结
