三层交换实验题解题过程

目录

1.实验题：实验要求如下

1.1新建拓步→设备连线→启动设备

1.2为PC1、PC2、PC3、PC4、Server1配置ip地址、子网掩码及网关

1.3按实验要求第一条，进入SW4、SW5划分vlan

1.4按实验要求第二条，使用三层交换技术在SW2、SW3虚拟接口上配置ip地址作为vlan网关

1.5按实验要求第三条，为SW1配置ip与SW2、SW3及R1直连

1.6按实验第四条，为SW1、SW2、SW3、R1配置静态路由，使得vlan 10、vlan20、172网段用户互相访问

1.7实验完成，全网互通

1.8图文总结

---

1.实验题：实验要求如下

（1）接入层交换机（SW4、SW5）划分vlan
（2）汇入层交换机（SW2、SW3）配置ip作为vlan网关、与SW1 ip直连
（3）核心交换机（SW1）配置ip与汇聚交换机、R1直连
（4）SW1、SW2、SW3、R1配置静态路由，使得vlan10、vlan20、172网段用户互访

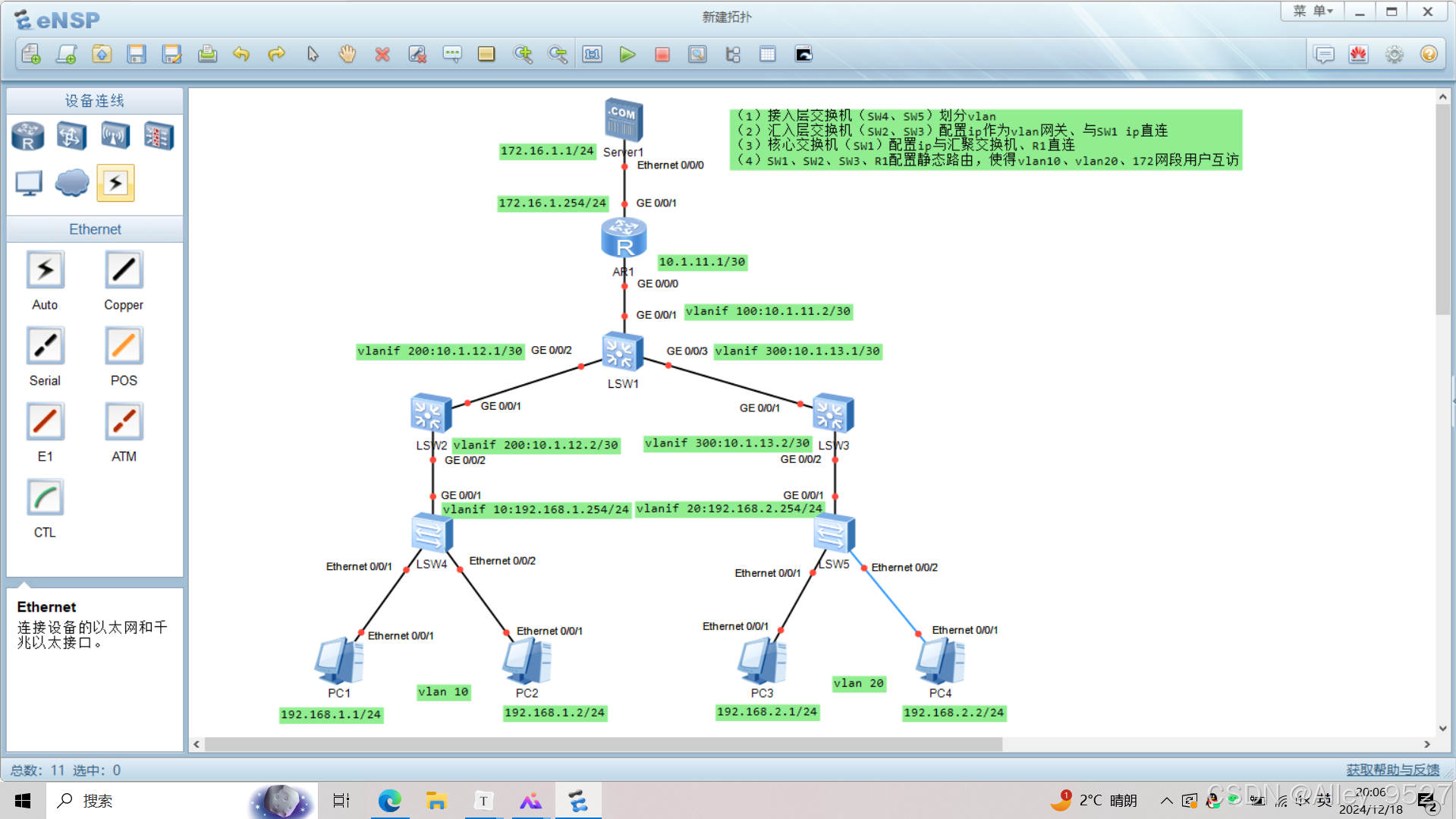

1.1新建拓步→设备连线→启动设备

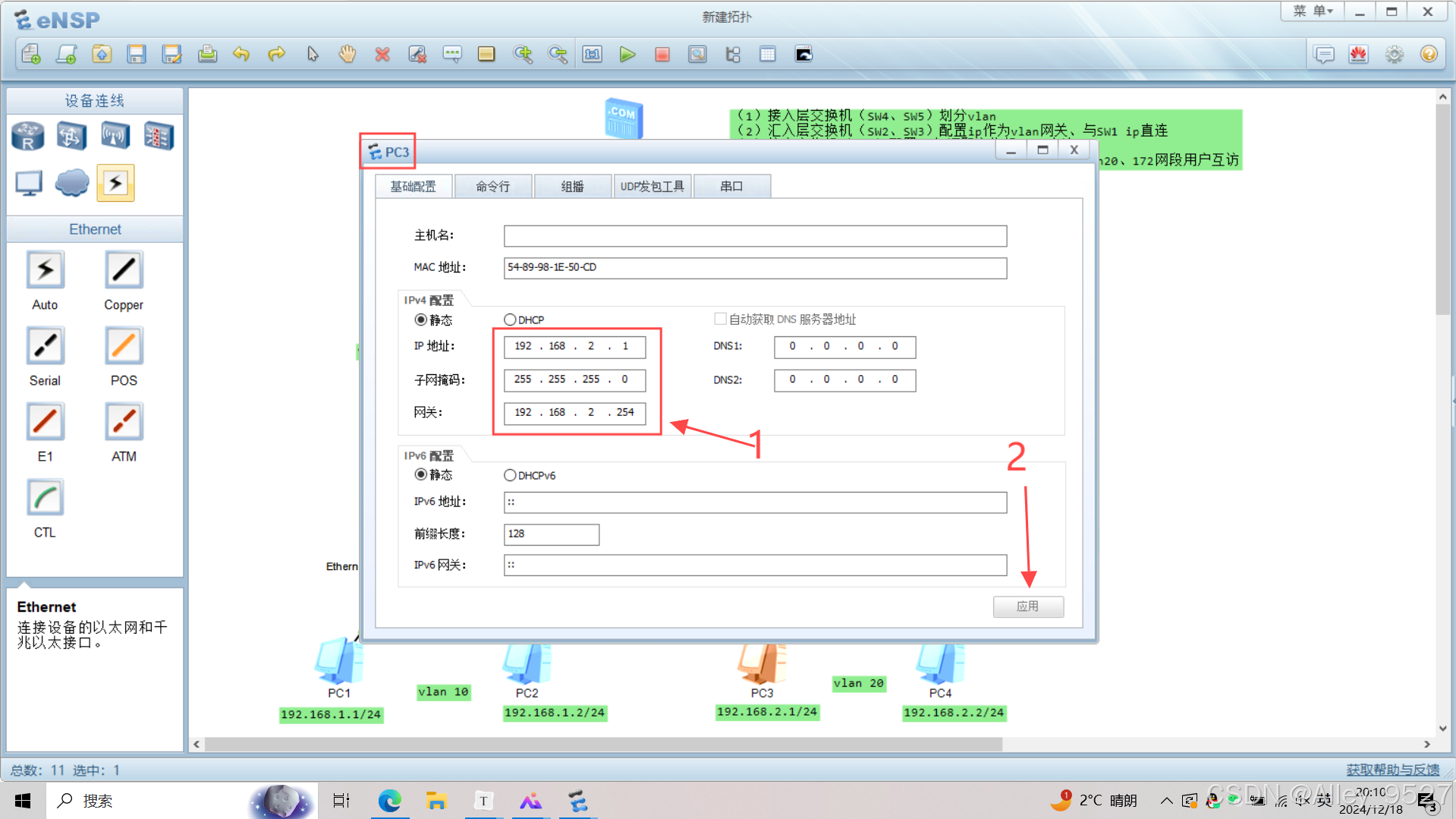

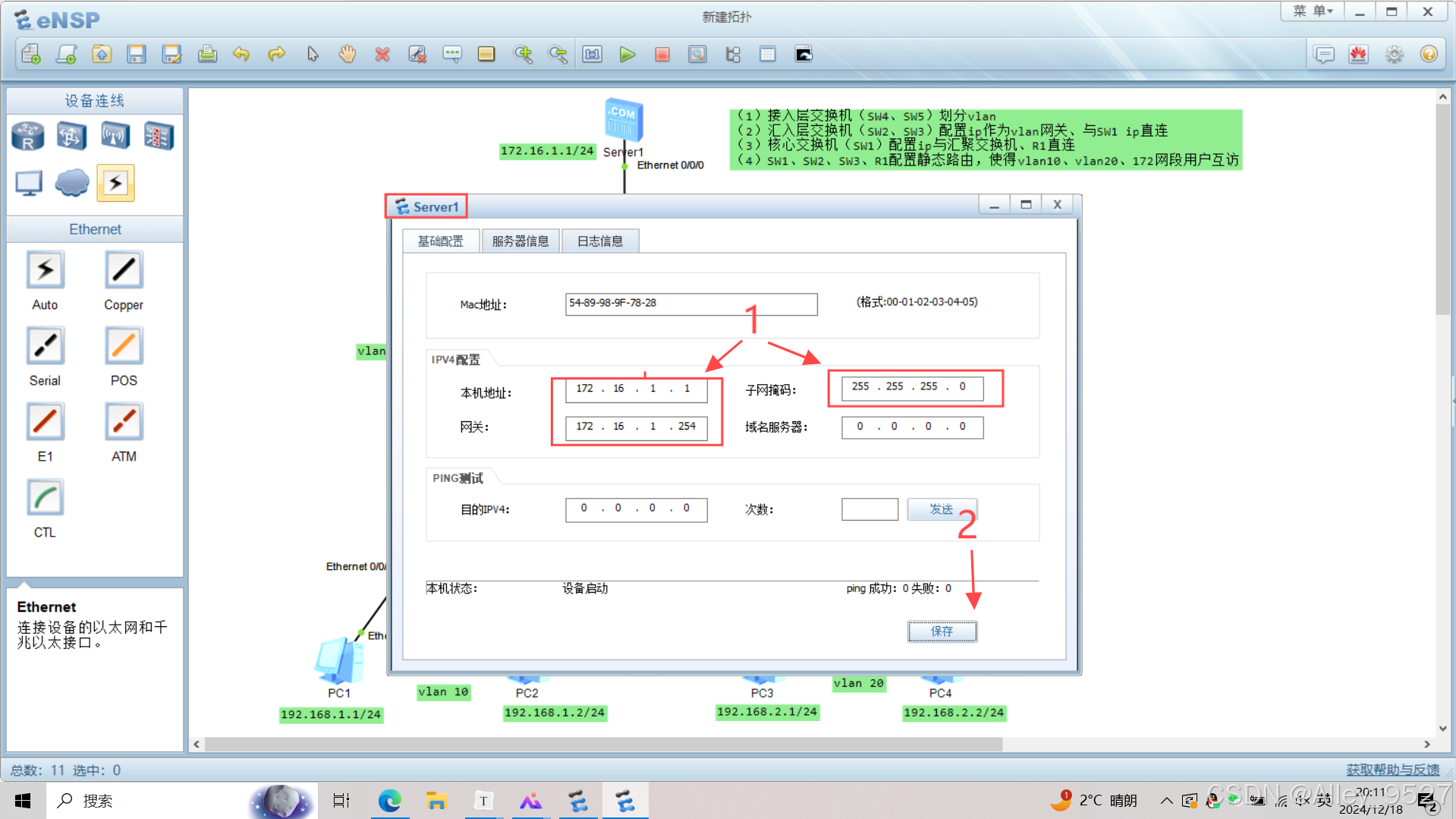

1.2为PC1、PC2、PC3、PC4、Server1配置ip地址、子网掩码及网关

1.3按实验要求第一条，进入SW4、SW5划分vlan

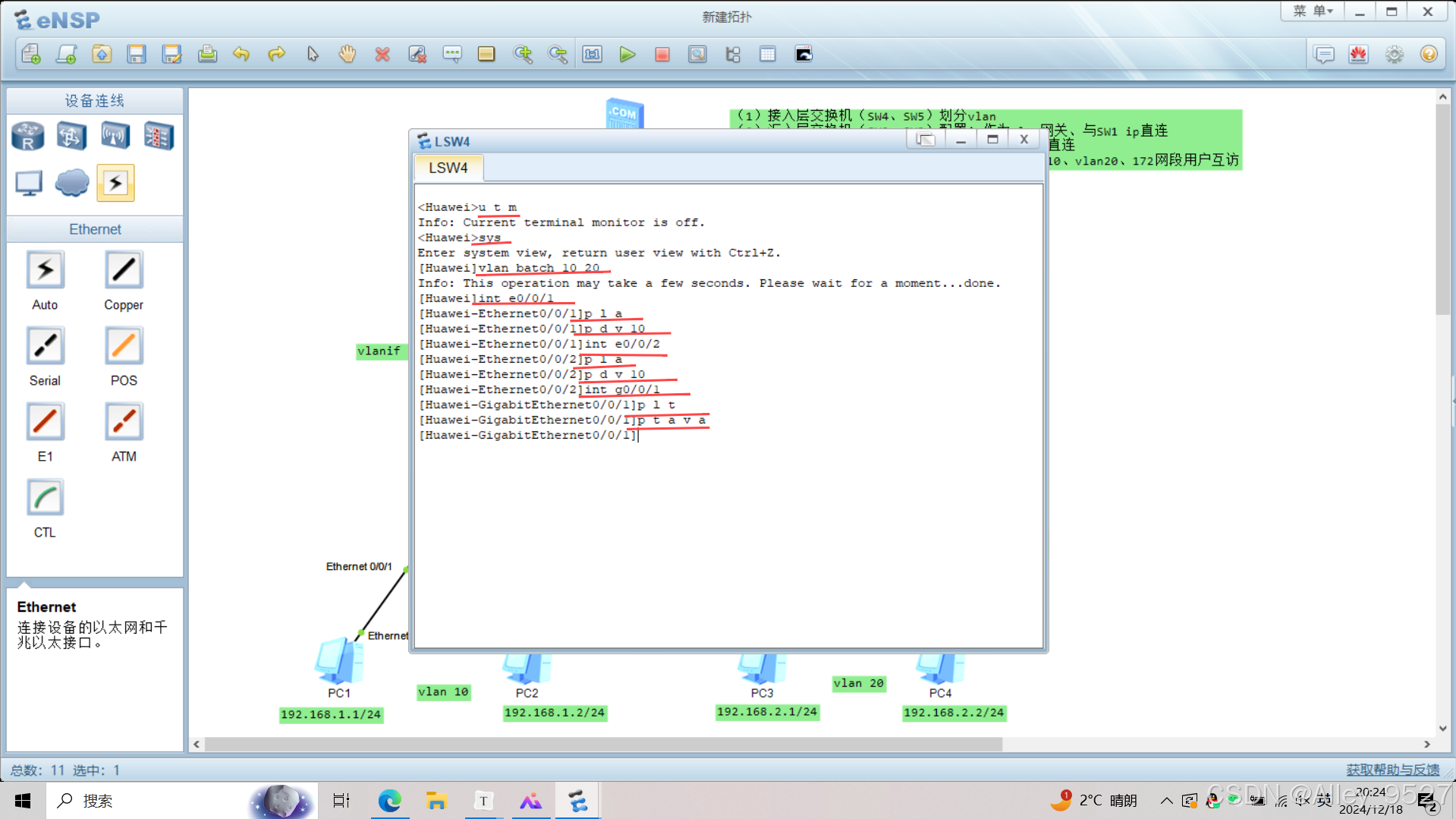

SW4操作：
u t m

sys

vlan batch 10 20

int e0/0/1
port link-type access
port default vlan 10

int e0/0/2
port link-type access
port default vlan 10

int g0/0/1
port link-type trunk
port trunk allow-pass vlan all

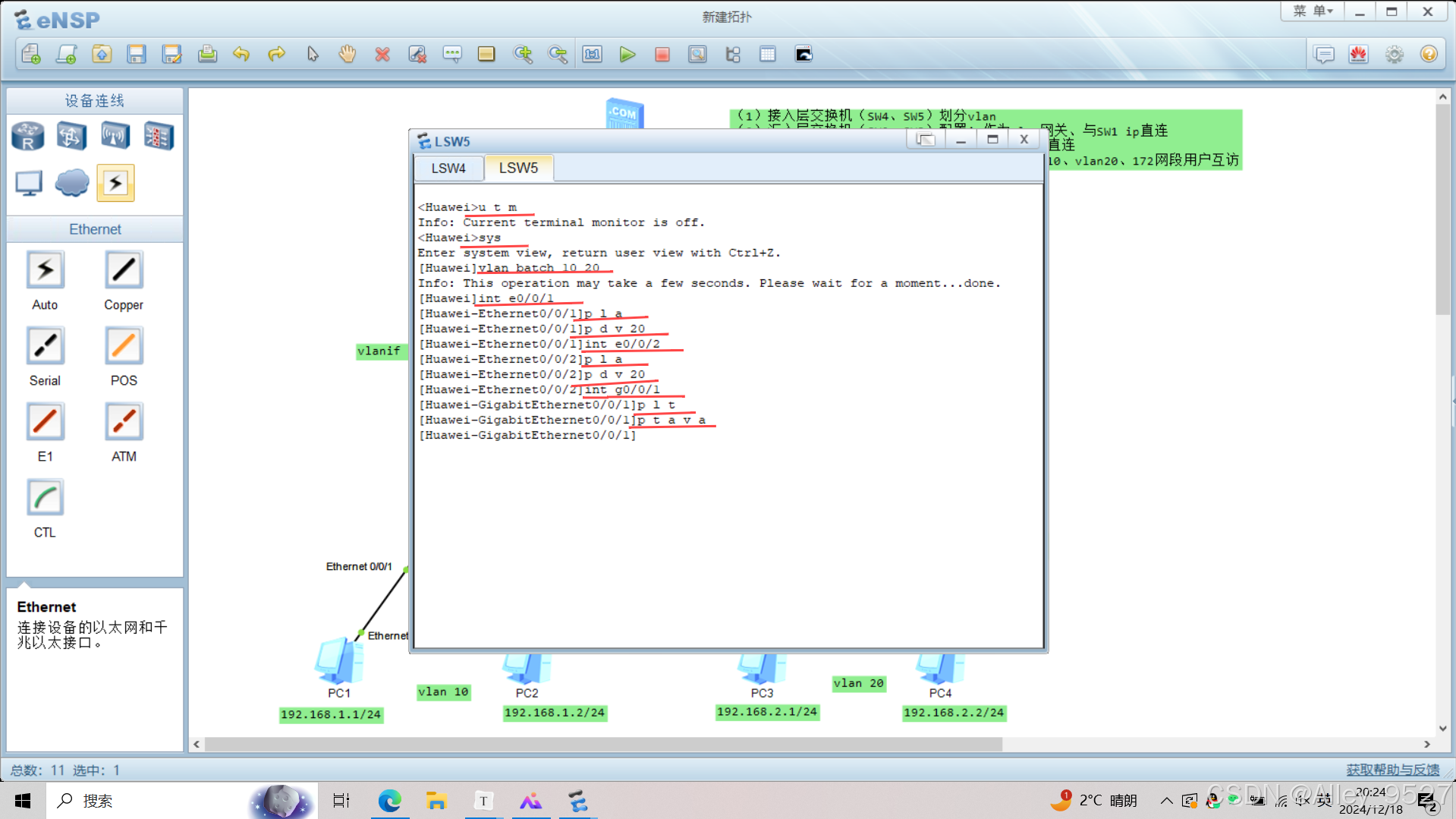

SW5操作：
u t m

sys

vlan batch 10 20

int e0/0/1
port link-type access
port default vlan 20

int e0/0/2
port link-type access
port default vlan 20

int g0/0/1
port link-type trunk
port trunk allow-pass vlan all

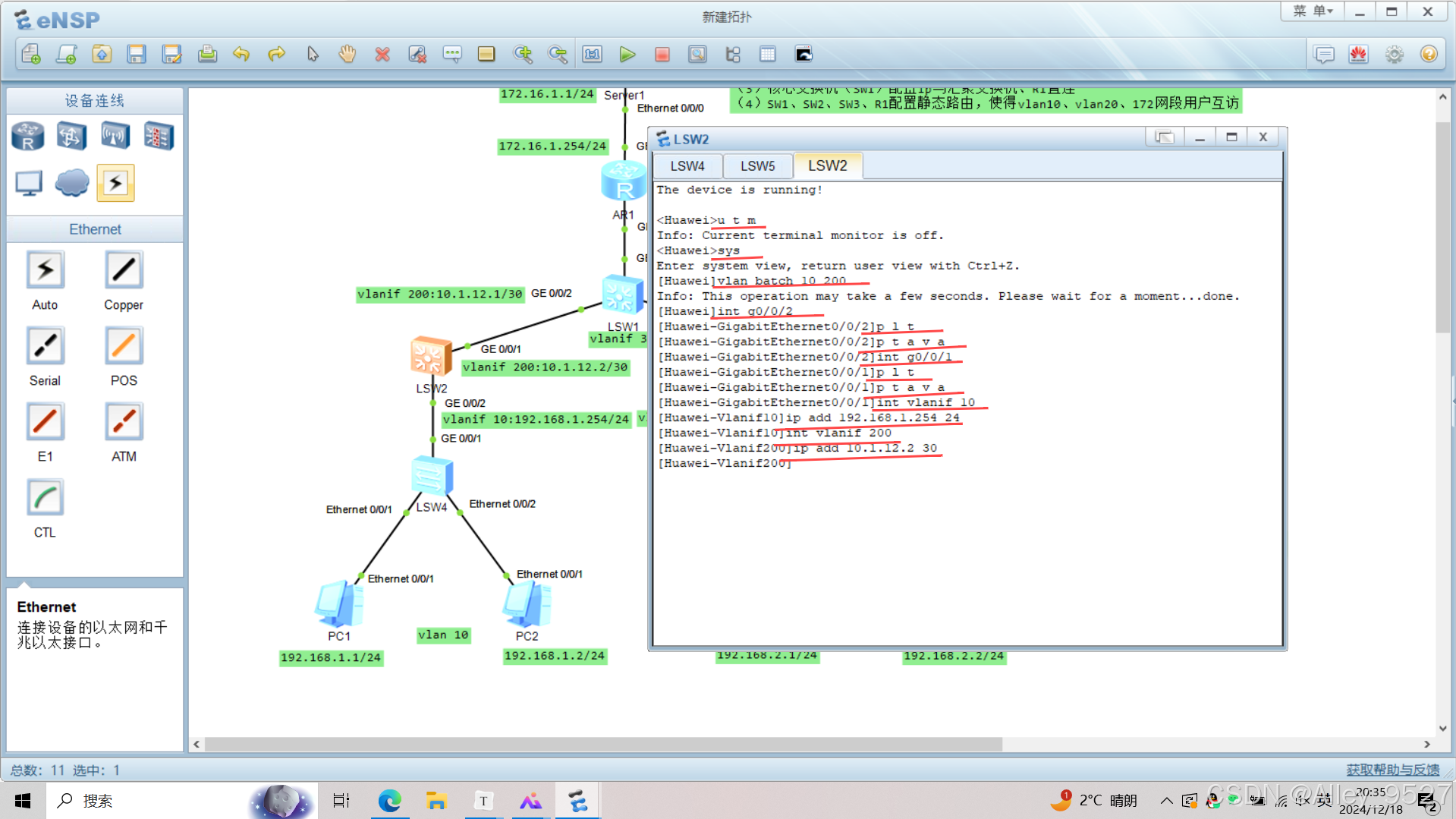

1.4按实验要求第二条，使用三层交换技术在SW2、SW3虚拟接口上配置ip地址作为vlan网关

SW2操作：
u t m

sys

vlan batch 10 200

int g0/0/2
port link-type trunk
port trunk allow-pass vlan all

int g0/0/1
port link-type trunk
port trunk allow-pass vlan all

int vlanif 10
ip add 192.168.1.254 24

int vlanif 200
ip add 10.1.12.2 30

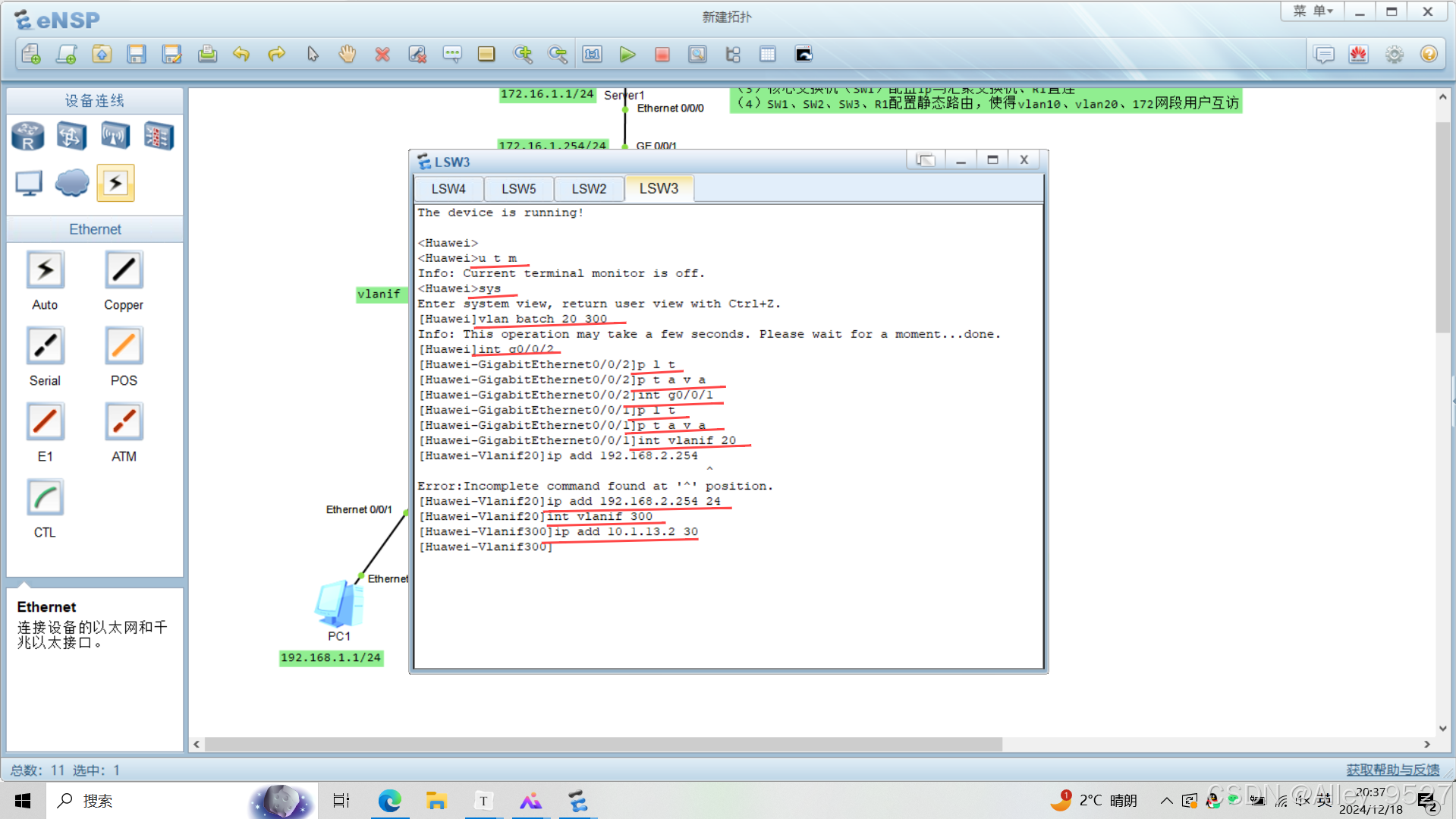

SW3操作：
u t m

sys

vlan batch 20 300

int g0/0/2
port link-type trunk
port trunk allow-pass vlan all

int g0/0/1
port link-type trunk
port trunk allow-pass vlan all

int vlanif 20
ip add 192.168.2.254 24

int vlanif 300
ip add 10.1.13.2 30

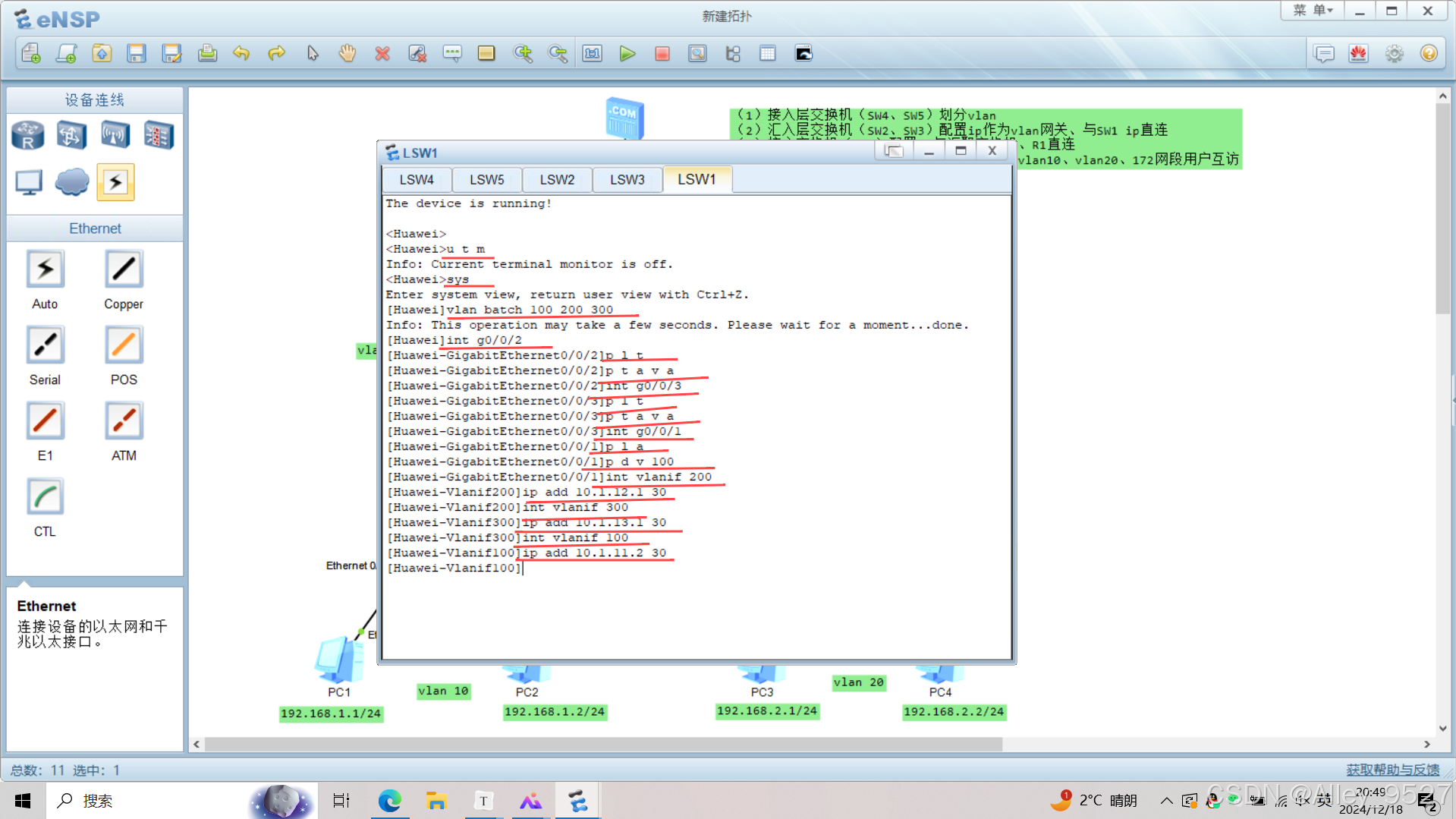

1.5按实验要求第三条，为SW1配置ip与SW2、SW3及R1直连

SW1操作：
u t m

sys

vlan batch 100 200 300

int g0/0/2
port link-type trunk
port trunk allow-pass vlan all

int g0/0/3
port link-type trunk
port trunk allow-pass vlan all

int g0/0/1
port link-type access
port default vlan 100

int vlanif 200
ip add 10.1.12.1 30

int vlanif 300
ip add 10.1.13.1 30

int vlanif 100
ip add 10.1.11.2 30

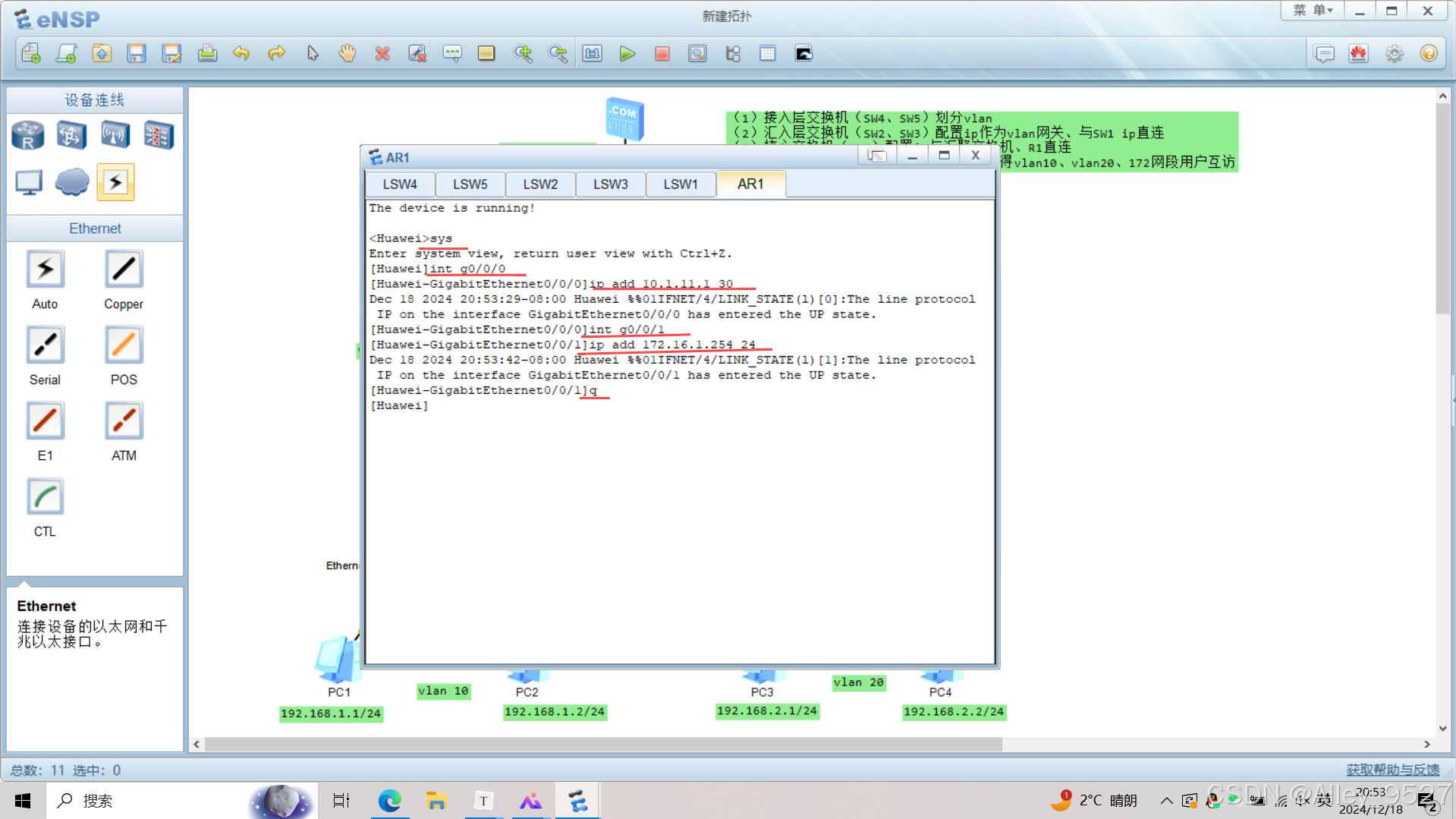

AR1操作：
sys

int g0/0/0
ip add 10.1.11.1 30

int g0/0/1
ip add 172.16.1.254 24

q

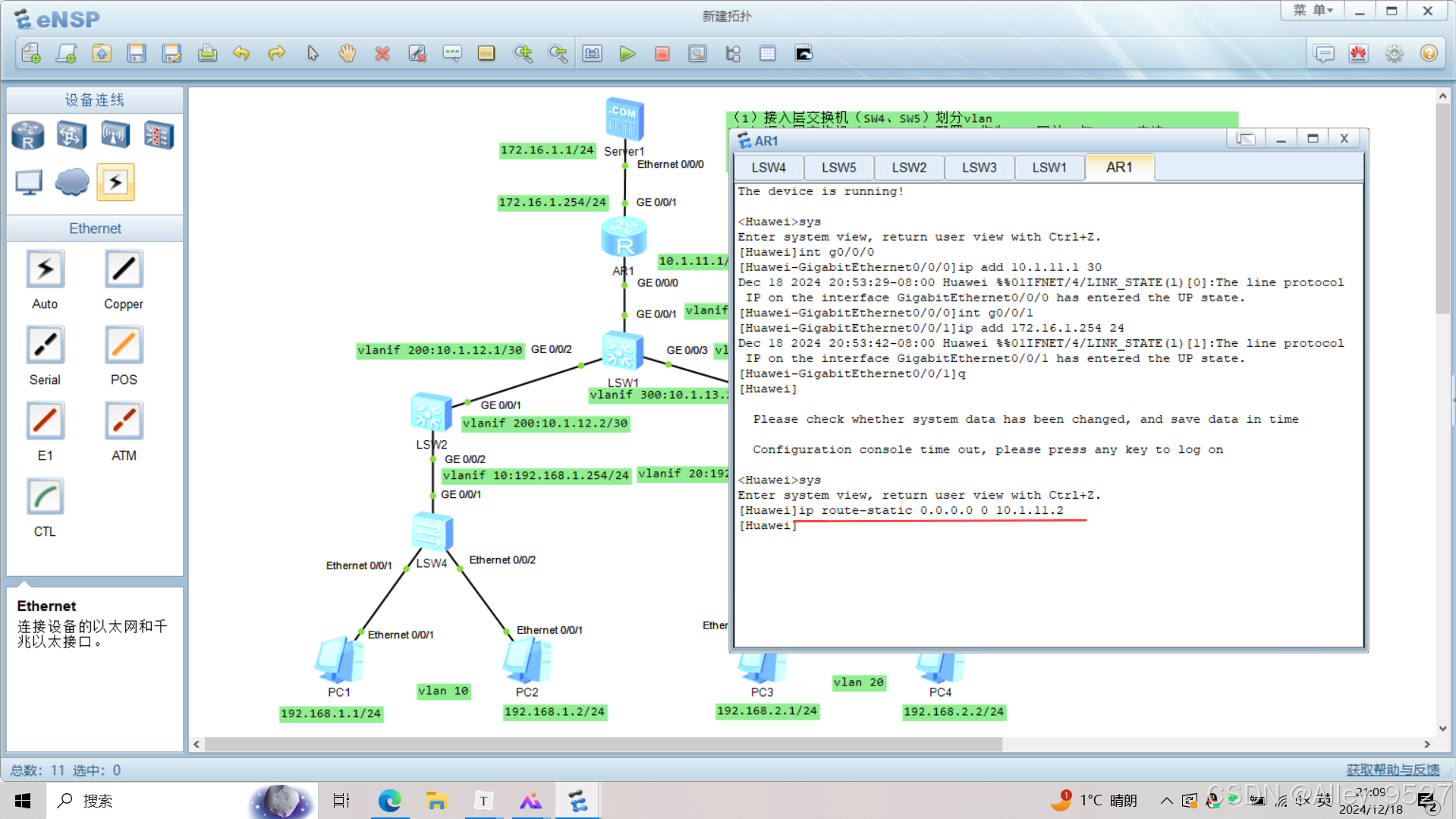

1.6按实验第四条，为SW1、SW2、SW3、R1配置静态路由，使得vlan 10、vlan20、172网段用户互相访问

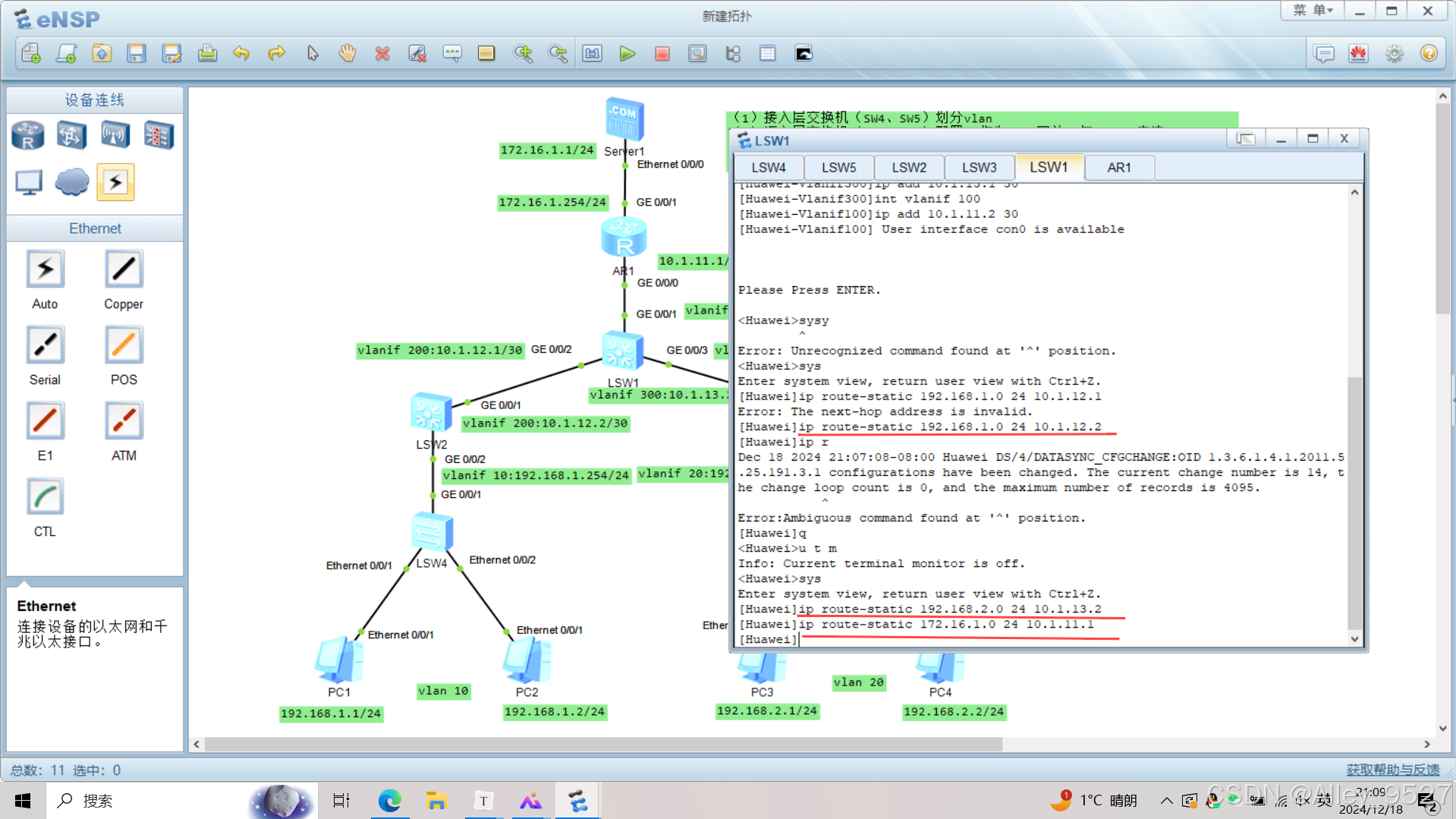

SW1操作：
ip route-static 192.168.1.0 24 10.1.12.2

ip route-static 192.168.2.0 24 10.1.13.2

ip route-static 172.16.1.0 24 10.1.11.1

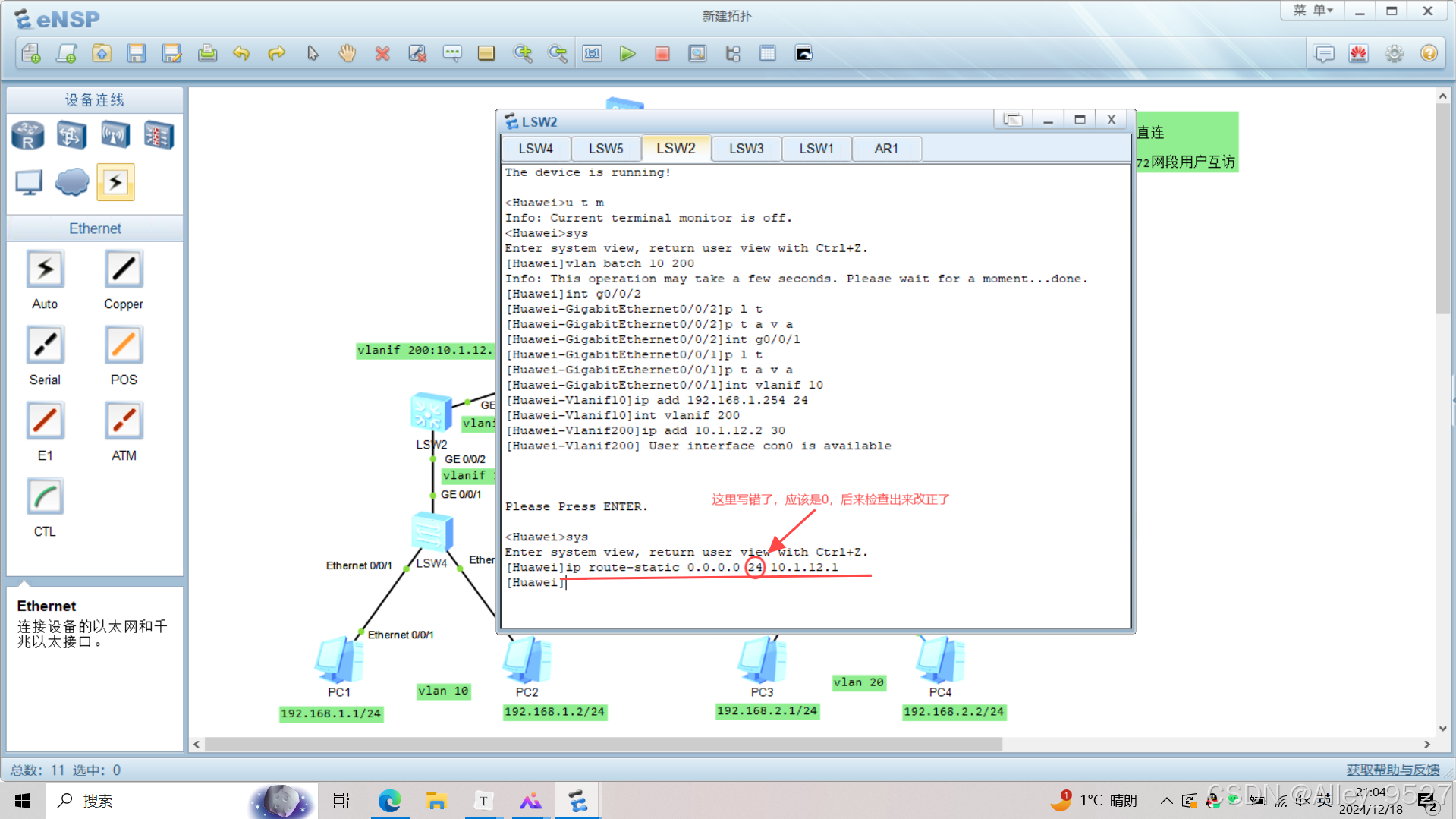

SW2操作：
ip route-static 0.0.0.0 0 10.1.12.1

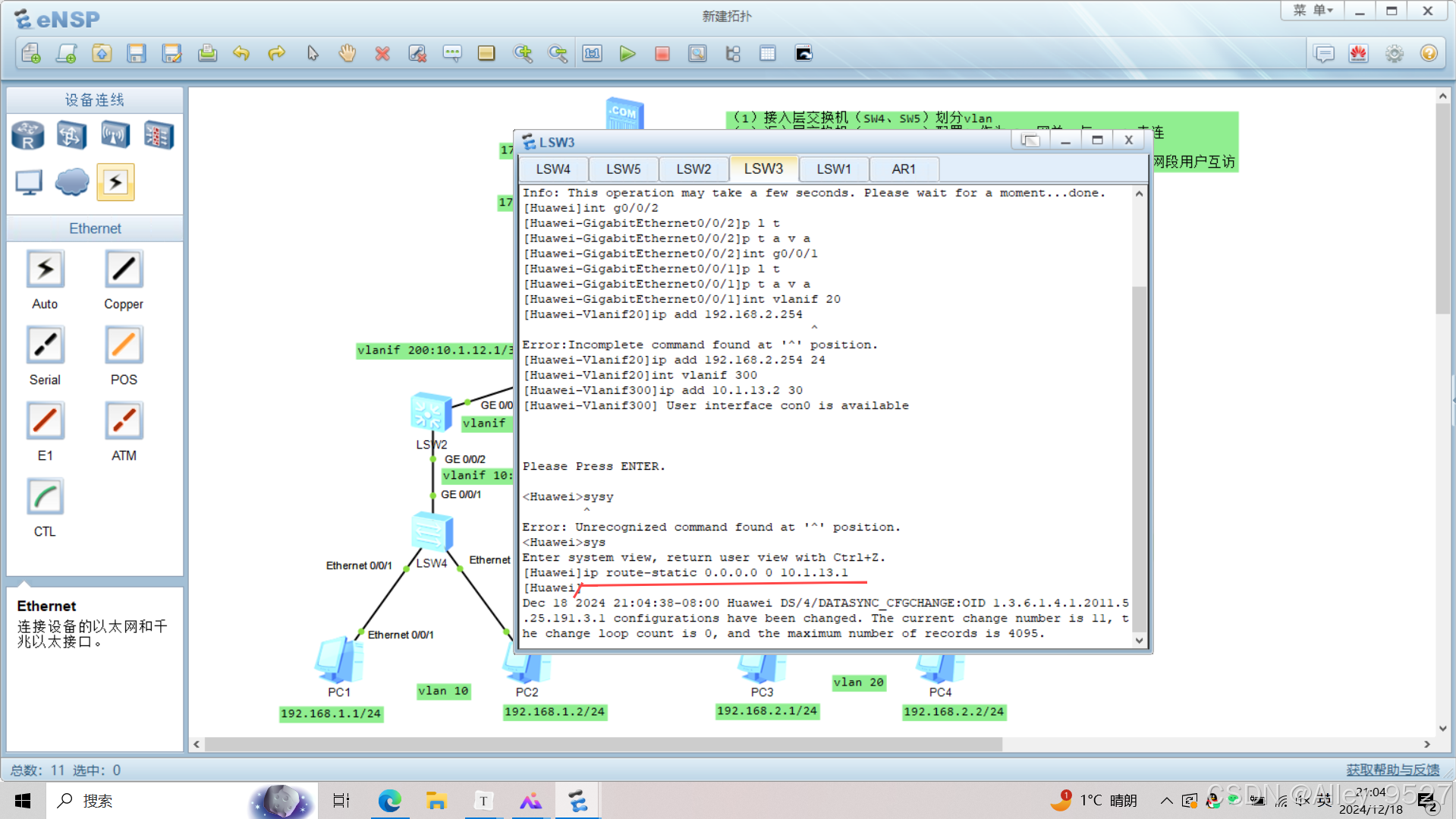

SW3操作：
ip route-static 0.0.0.0 0 10.1.13.1

R1操作：
ip route-static 0.0.0.0 0 10.1.11.2

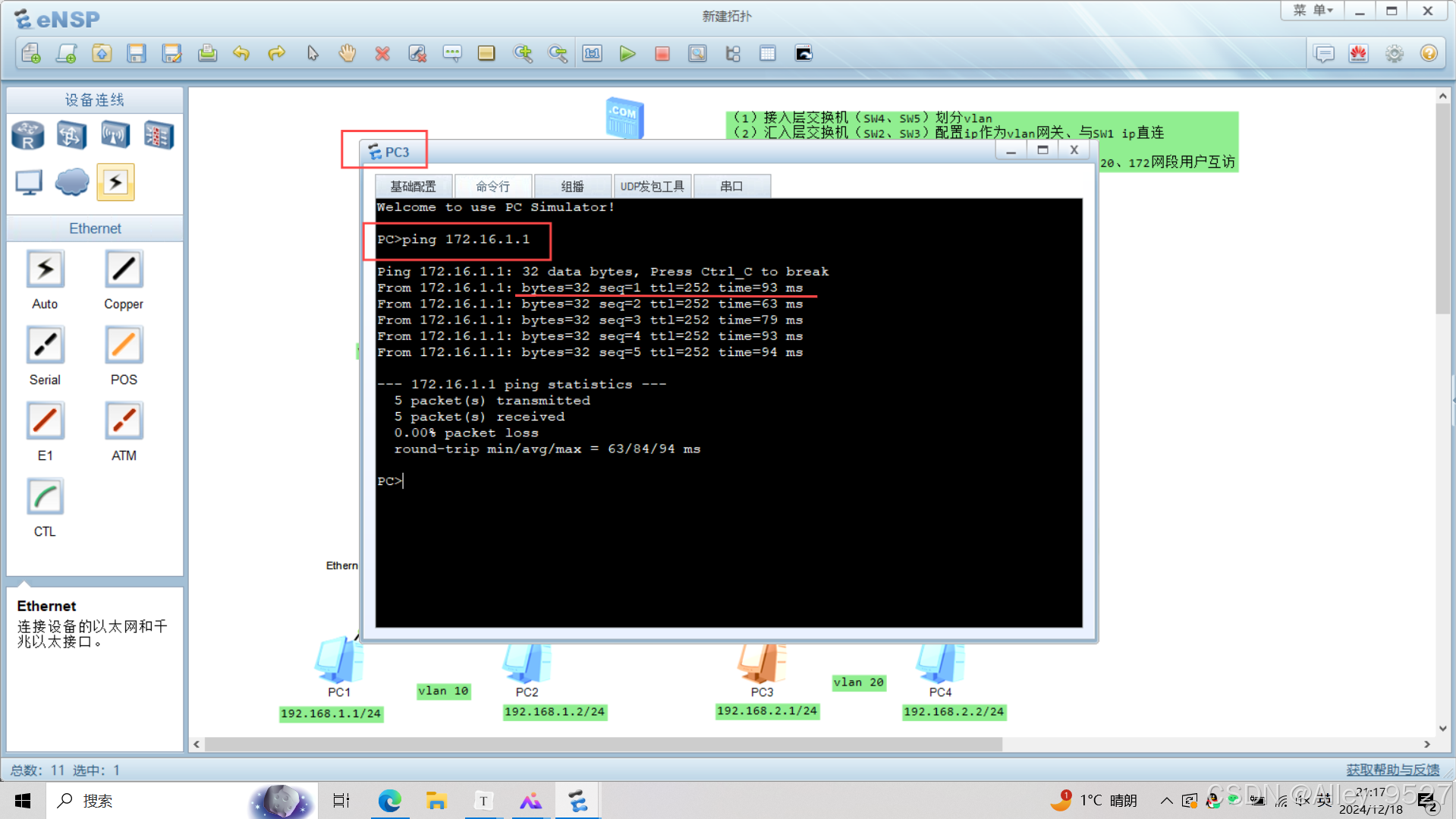

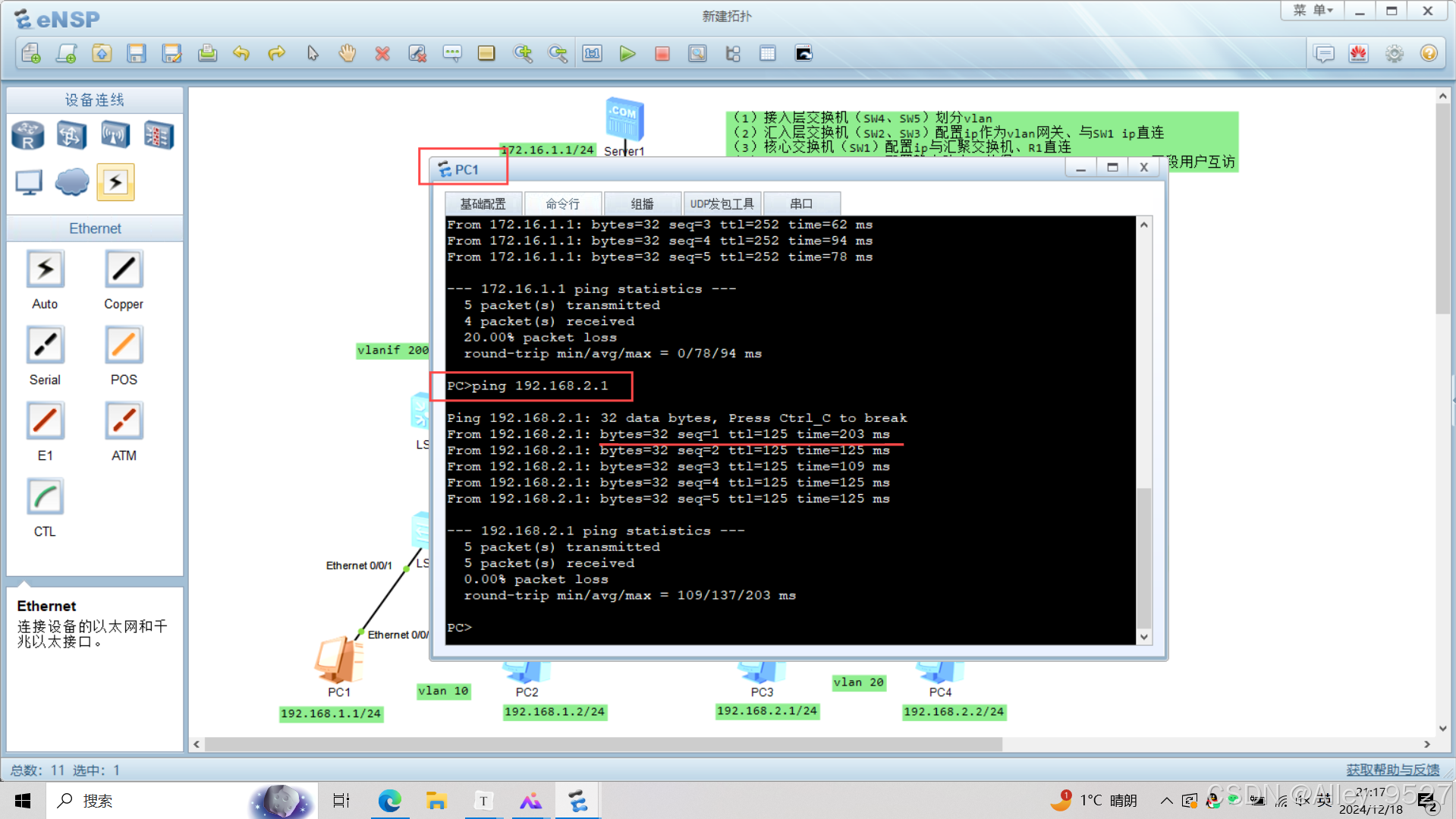

1.7实验完成，全网互通

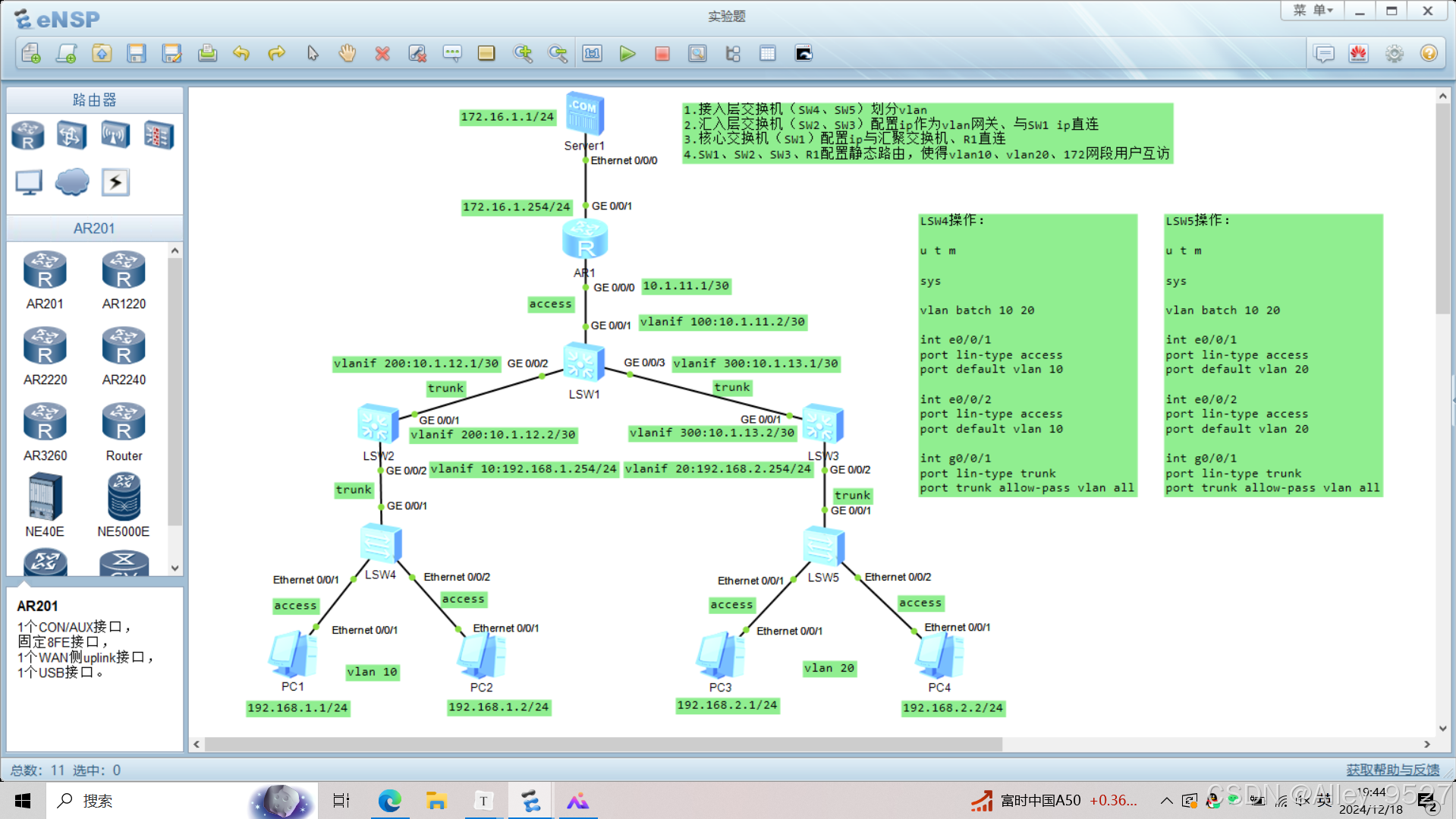

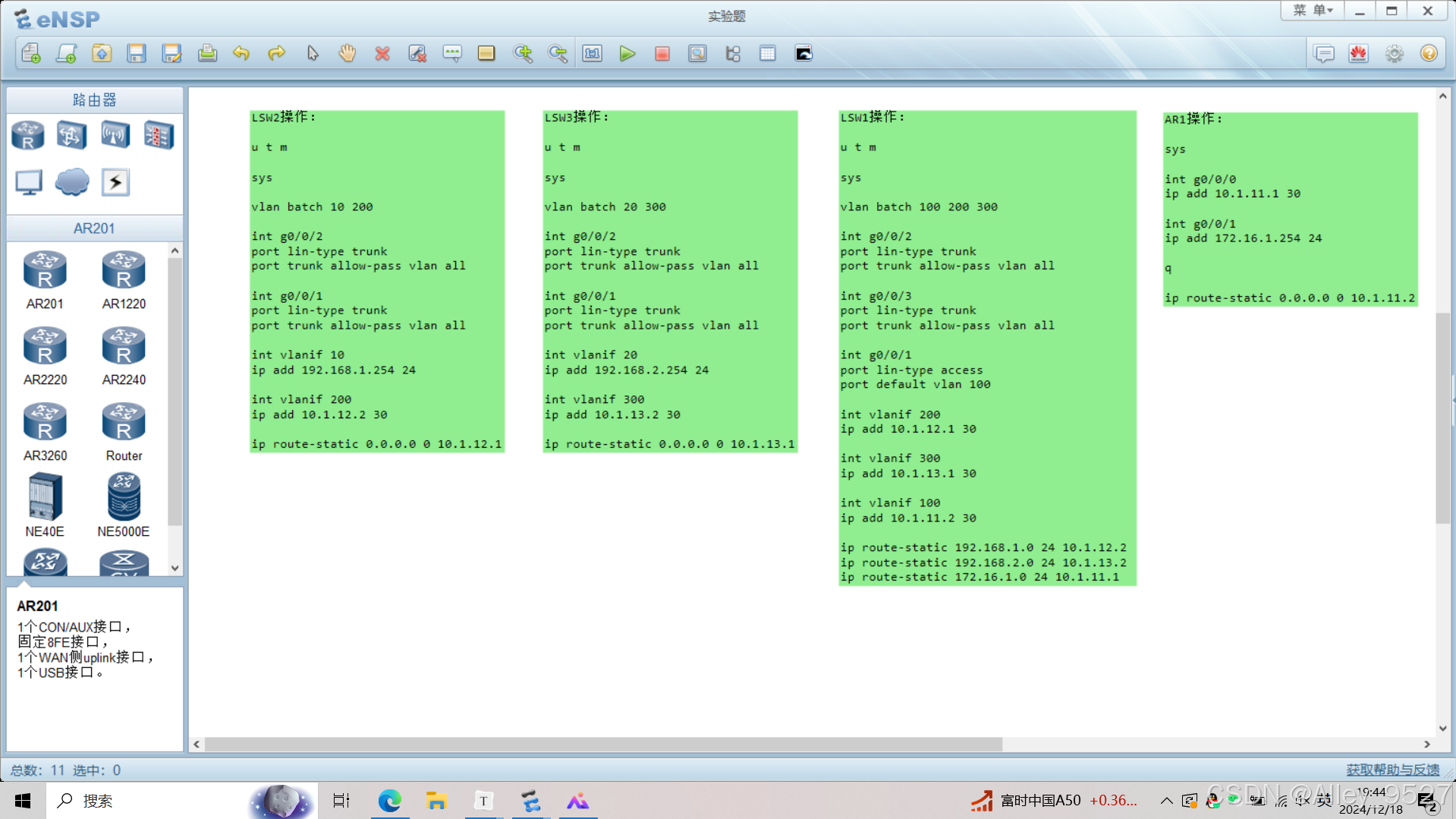

1.8图文总结
