1.两台路由器，两台PC主机

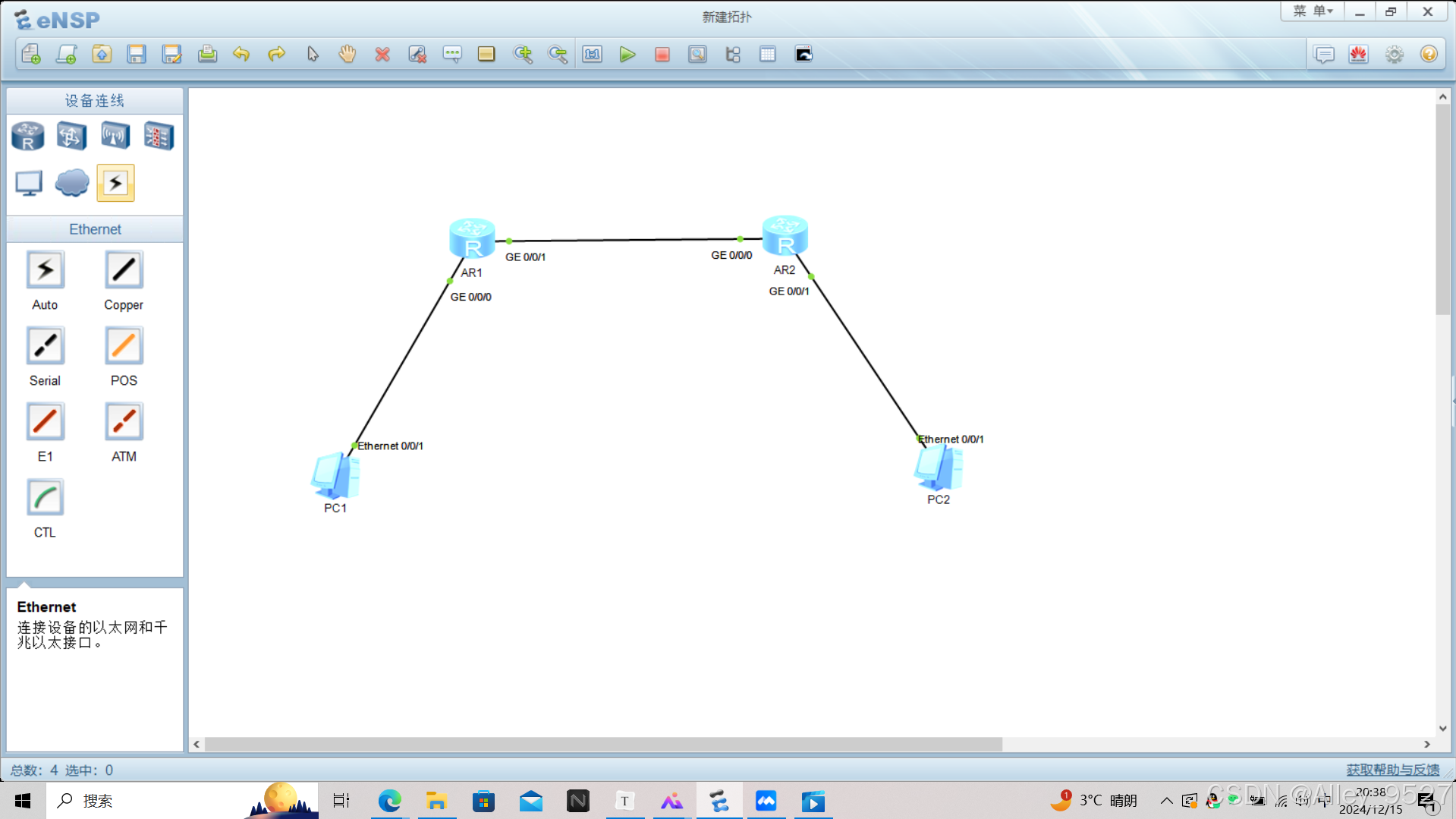

（1）新建拓步→设备连线→启动设备

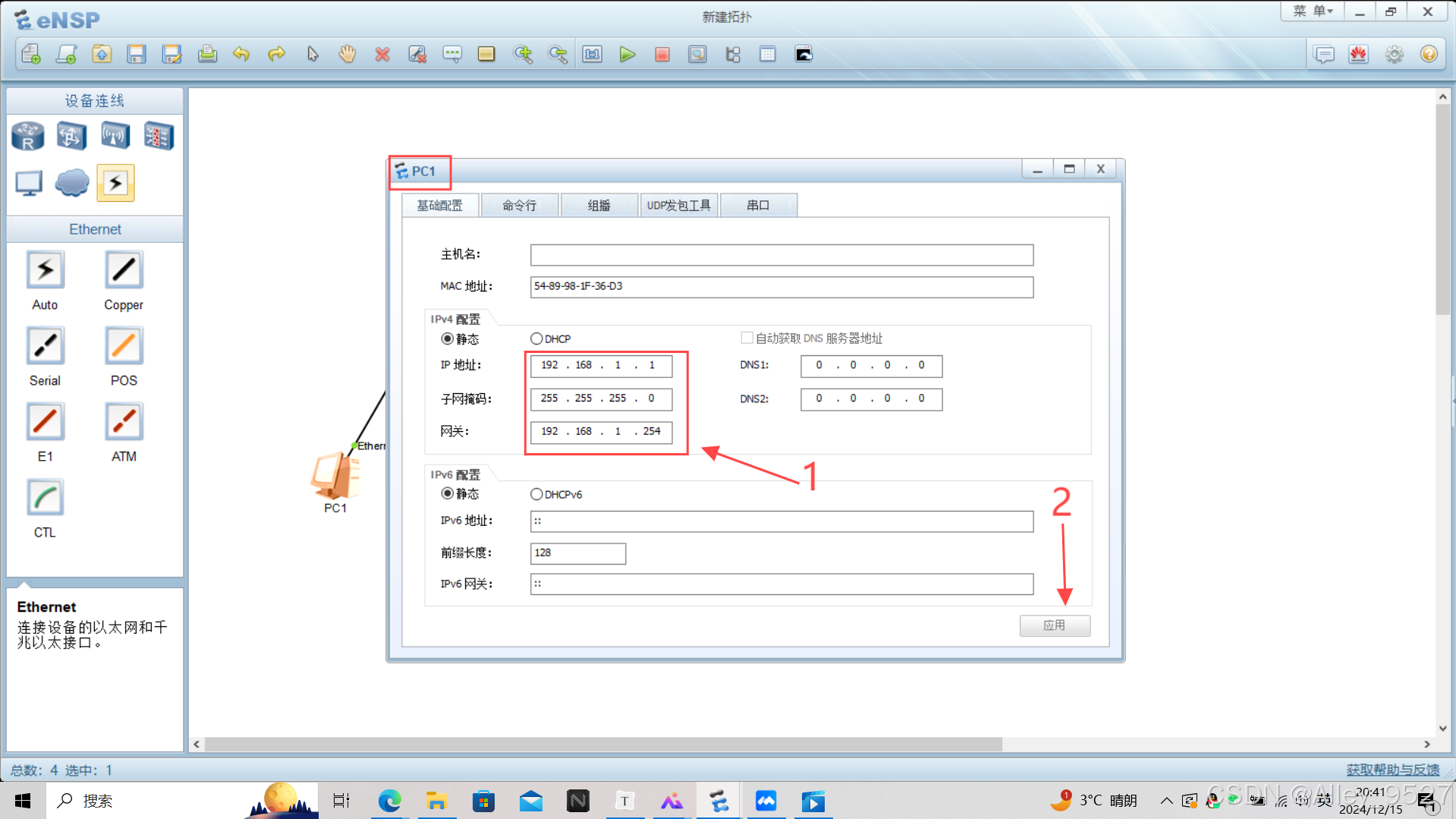

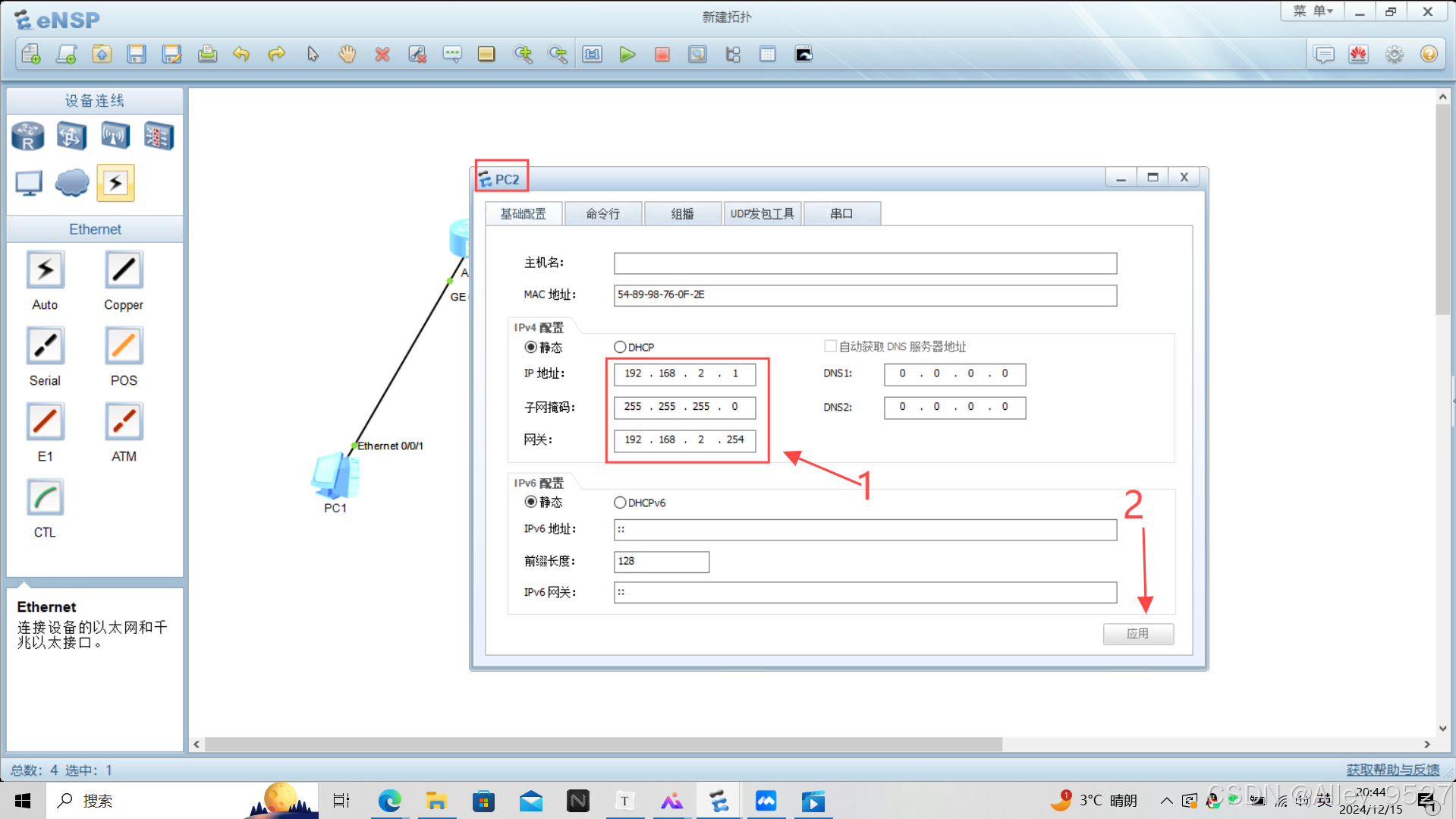

（2）为PC1、PC2主机配置IP地址、子网掩码及网关，点击应用

（3）为路由器端口配置ip地址

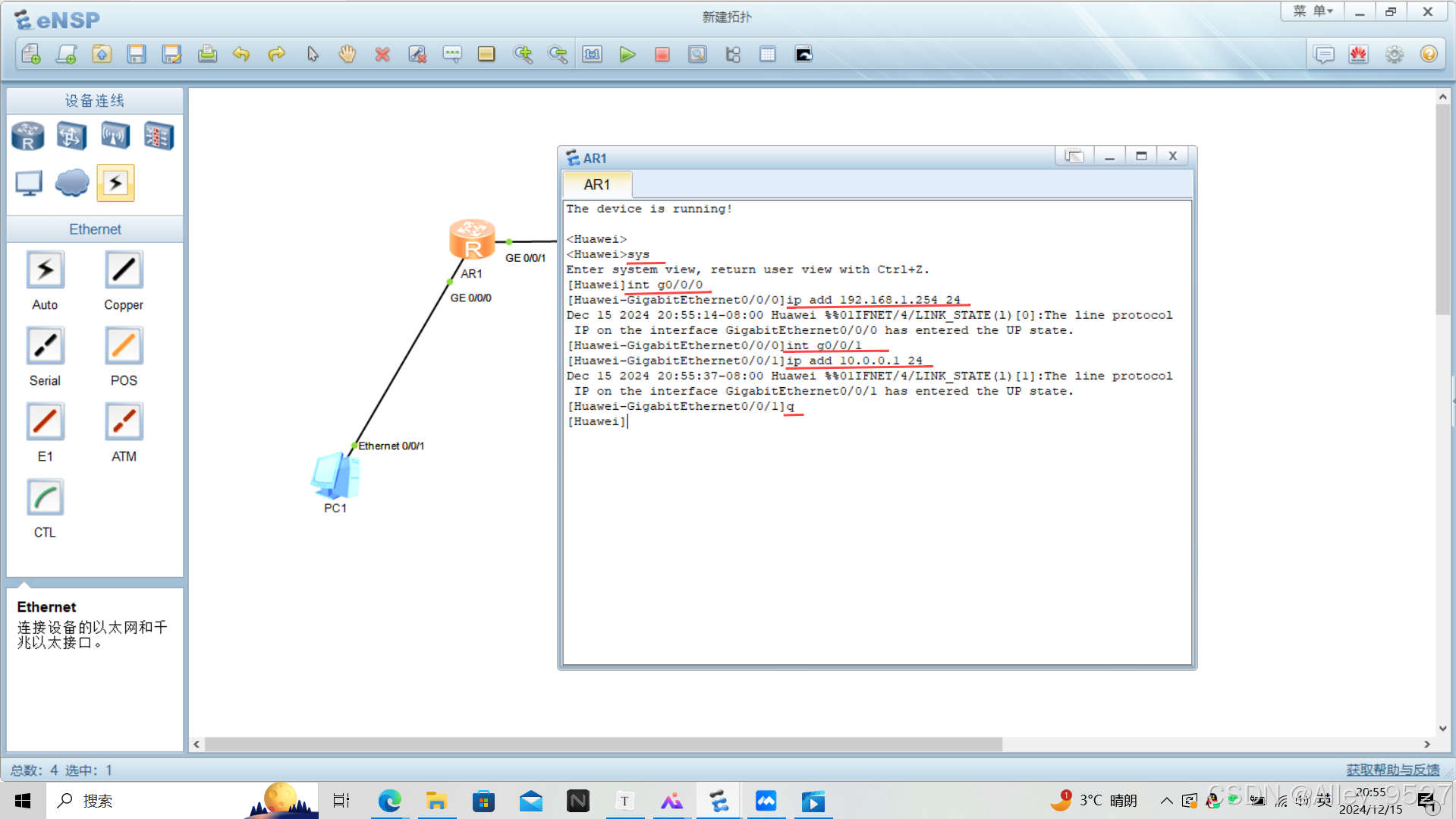

AR1操作：
sys  #进入系统视图

int g0/0/0  #进入接口模式
ip add 192.168.1.254  24  #配置ip地址

int g0/0/1
ip add 10.0.0.1  24

q  #退出接口模式

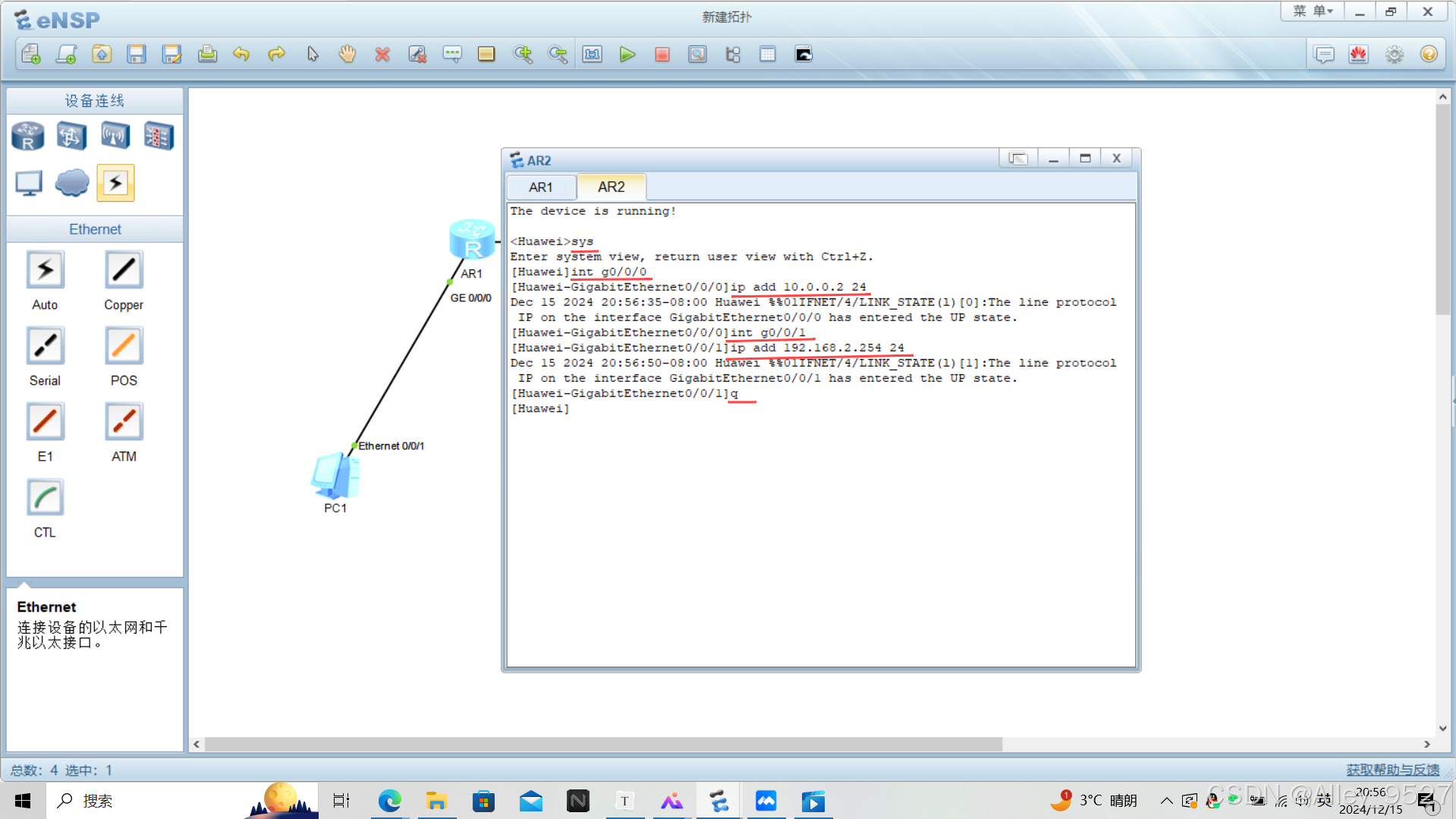

AR2操作：
sys

int g0/0/0
ip add 10.0.0.2  24

int g0/0/1
ip add 192.168.2.254  24

q

（4）配置静态路由命令(系统视图)

AR1操作：
ip route-static 192.168.2.0 24 10.0.0.2

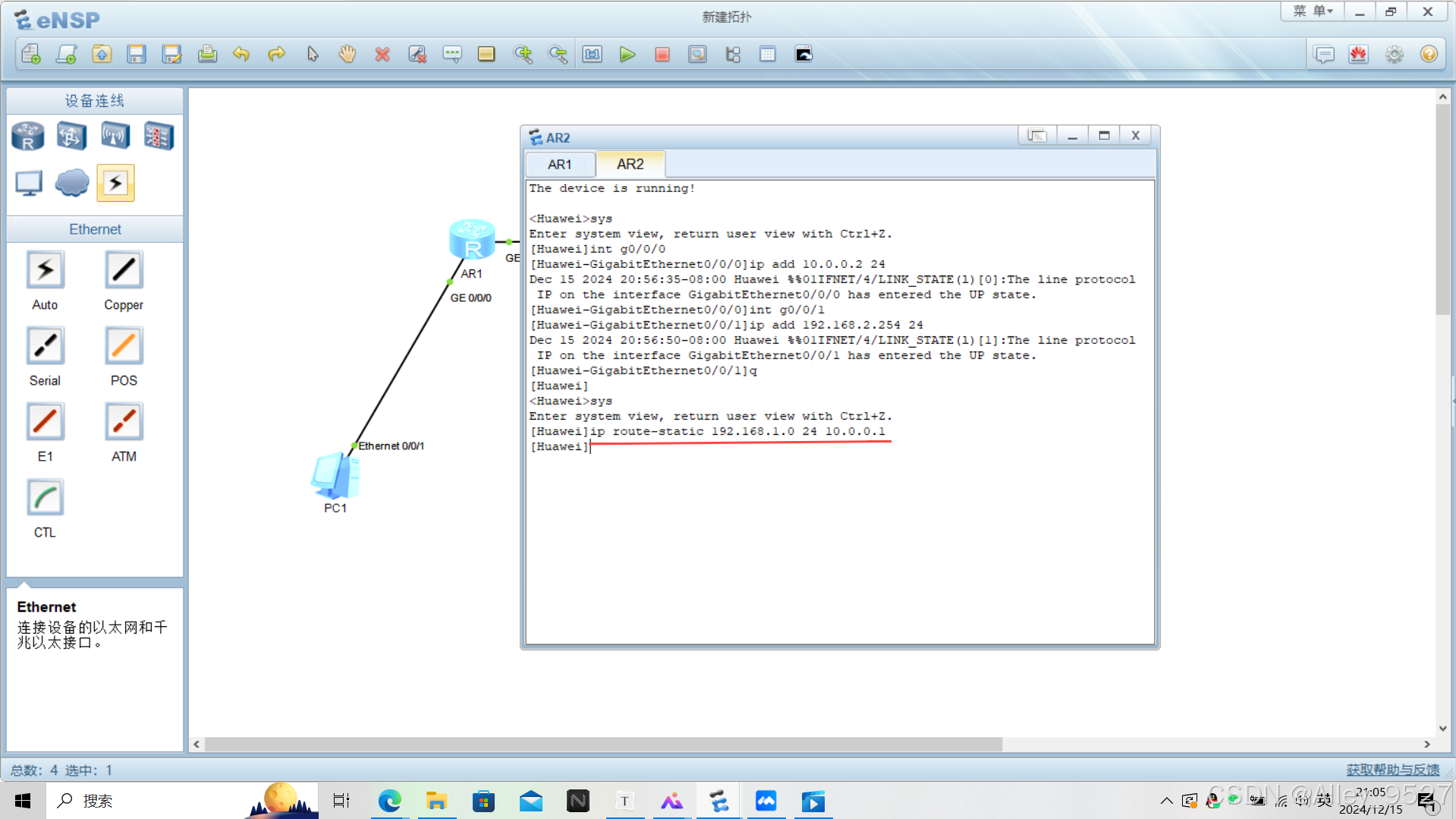

AR2操作：
ip route-static 192.168.1.0 24 10.0.0.1

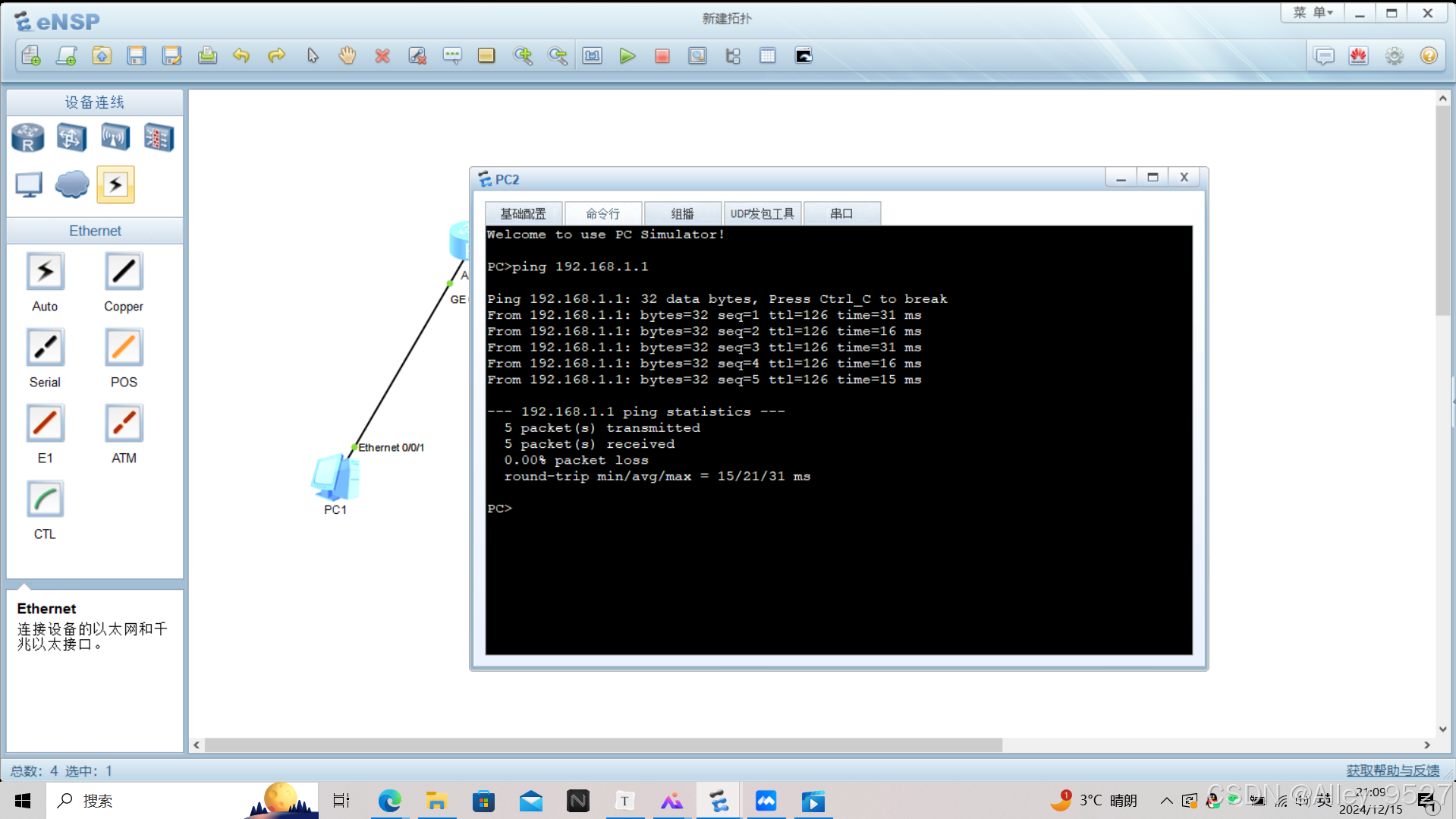

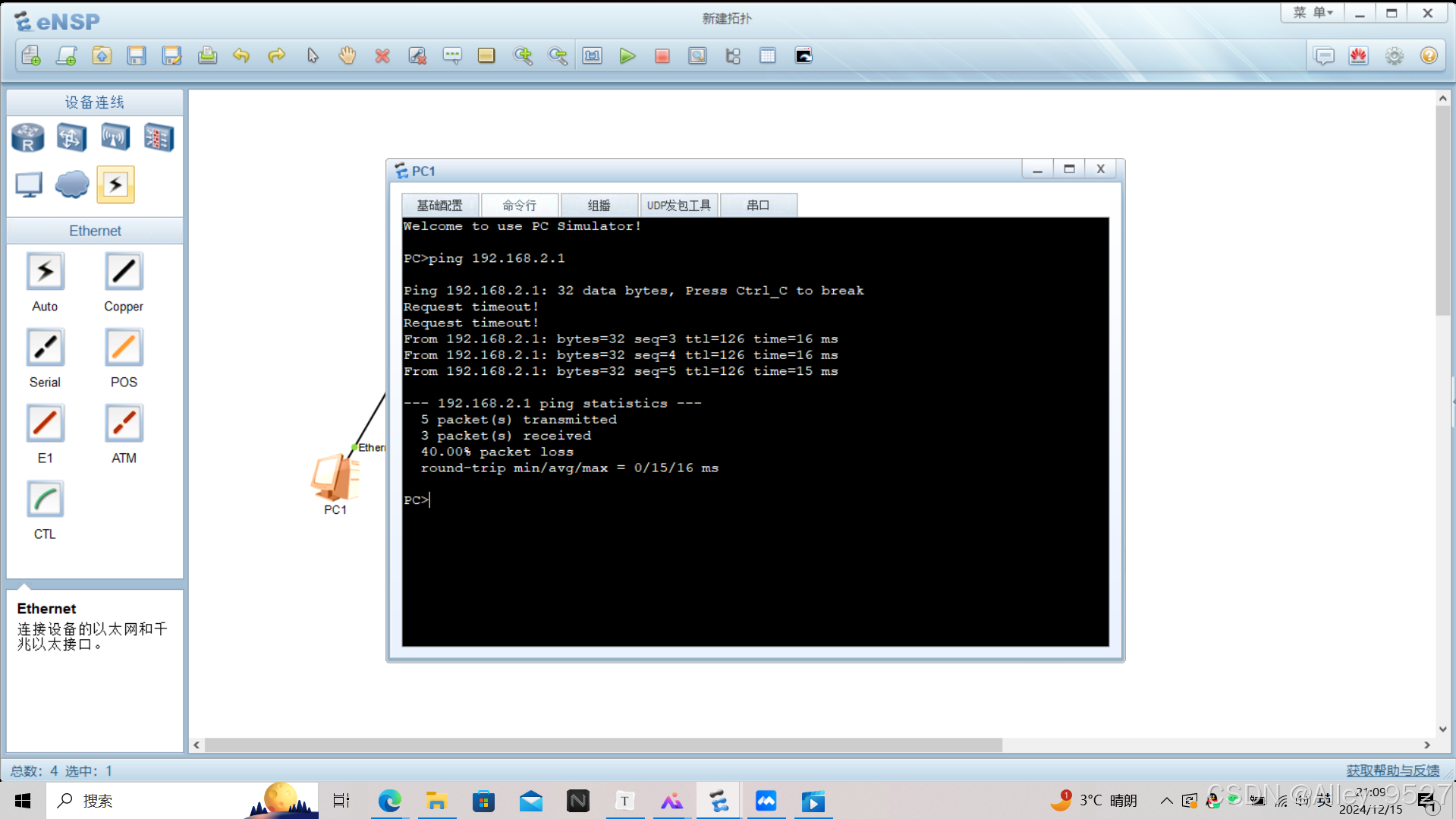

（5）实验完成，全网互通

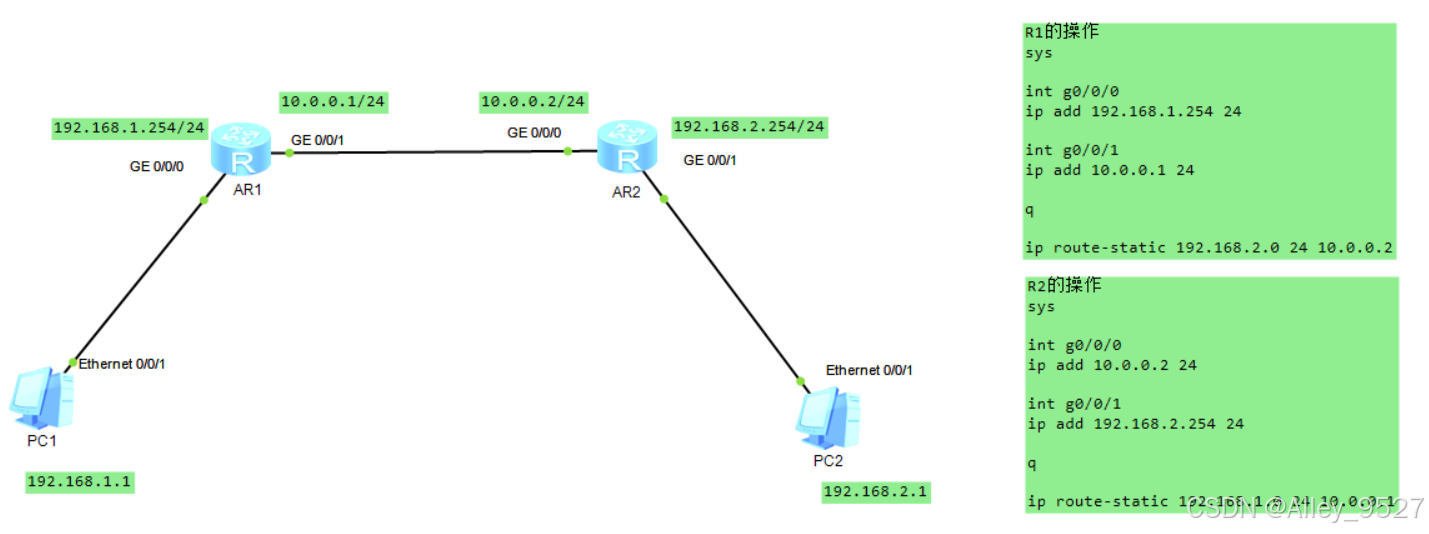

（6）图文总结

2.三台路由器，两台主机

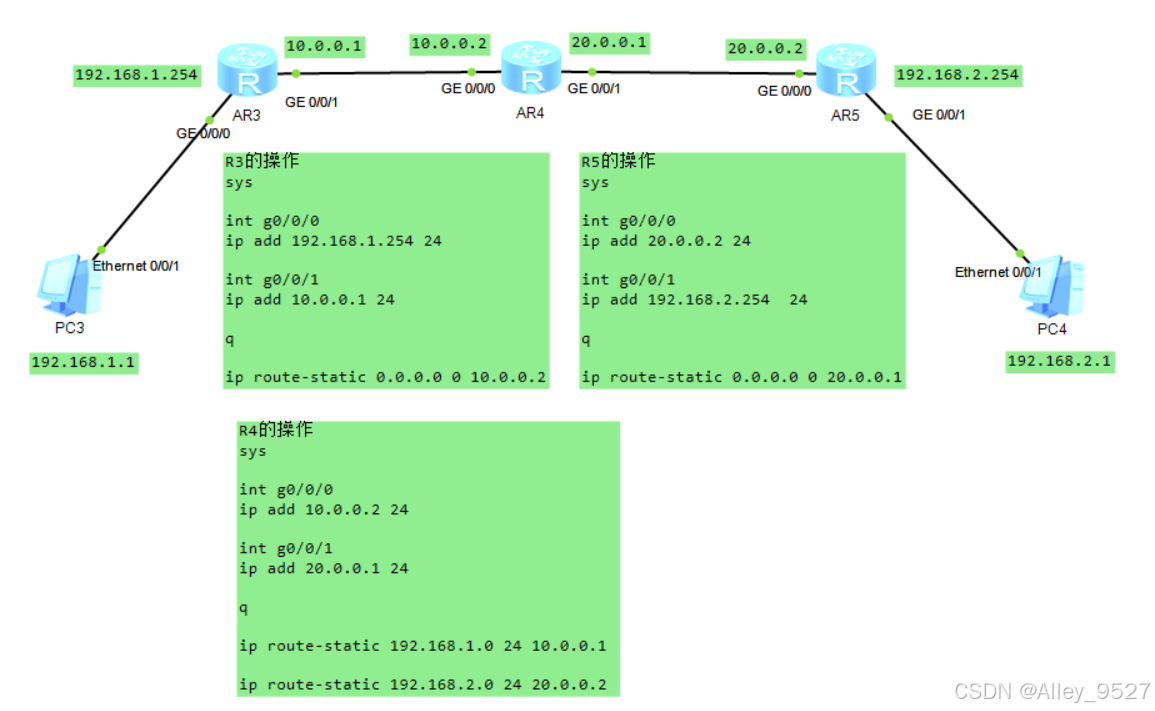

（1）图文总结

（2）配置默认路由命令（是一种特殊的静态路由）

AR3的操作：
ip route-static 0.0.0.0 0 10.0.0.2

AR5的操作：
ip route-static 0.0.0.0 0 20.0.0.1

AR4的操作：
ip route-static 192.168.1.0 24 10.0.0.1
ip route-static 192.168.2.0 24 20.0.0.2

其他操作步骤类比上个实验。

3.三台路由器，三台主机

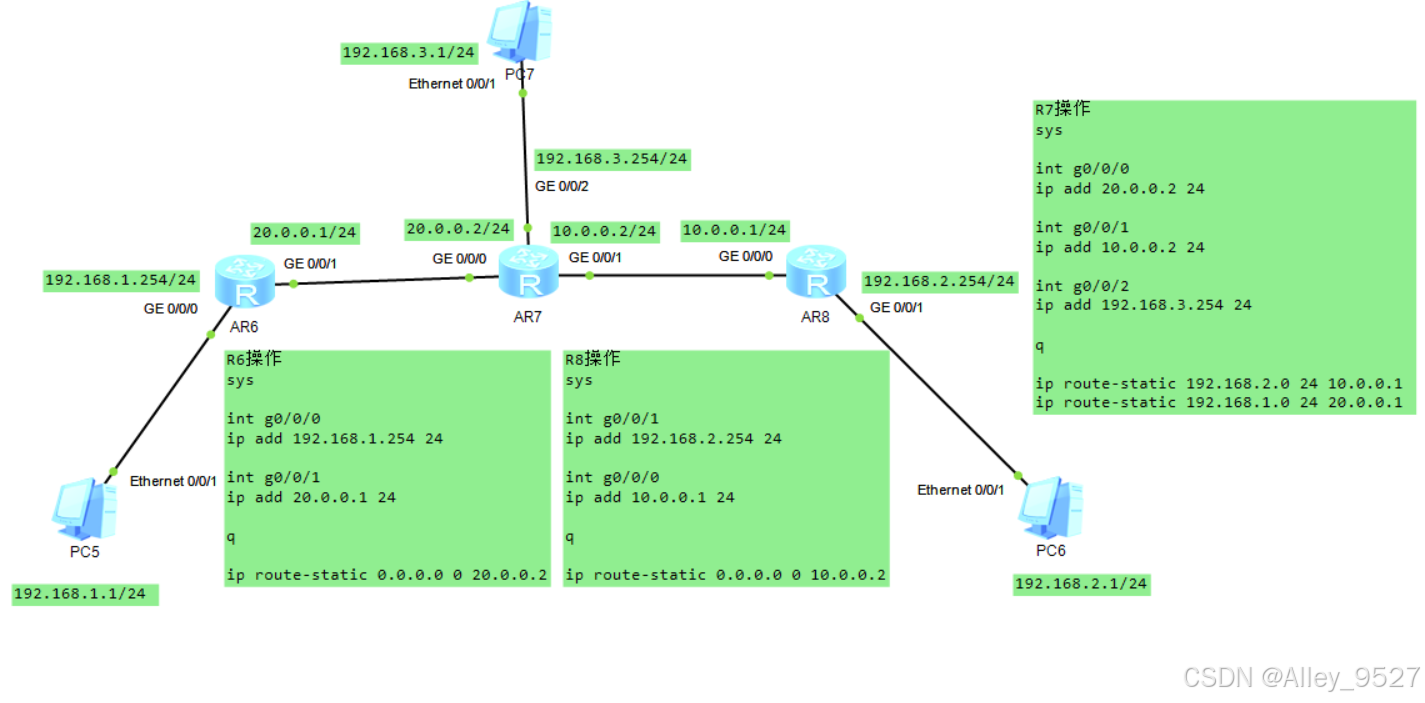

（1）图文总结
