OpenCV实现SLAM位姿估计

原创于 2025-04-02 15:26:23 发布 · 986 阅读

16 ·

CC 4.0 BY-SA版权

文章标签：

#计算机视觉 #人工智能 #c++ #opencv

1. 基于 FAST 角点和 BEBLID 描述子的前端设计

1.1 FAST 角点提取

FAST（Features from Accelerated Segment Test）角点检测算法是一种基于灰度值的角点检测方法，具有计算速度快、检测精度高的特点。FAST 算法通过比较像素点与其周围像素的灰度值差异来判断是否为角点。

步骤：

对于每个像素点 p，计算其灰度值 I(p)。
检查 p 周围的 16 个像素点中，至少有 N 个像素的灰度值比 I(p) 亮或暗 ϵ 以上。
如果满足条件，则 p 被认为是角点。

代码实现：

#include <opencv2/opencv.hpp>
#include <vector>

using namespace cv;
using namespace std;

vector<KeyPoint> fastCornerDetection(const Mat& img, double threshold) {
    vector<KeyPoint> keypoints;
    Ptr<FAST> fast = FAST::create();
    fast->setThreshold(threshold);
    fast->detect(img, keypoints);
    return keypoints;
}

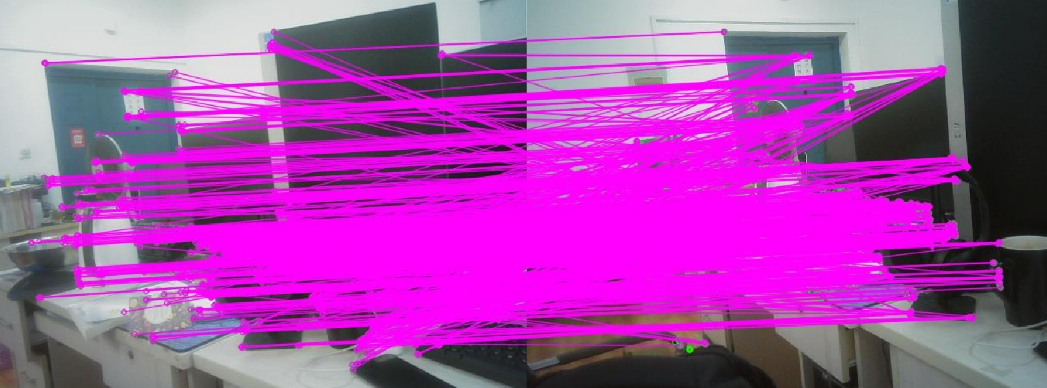

1.2 BEBLID 描述子

BEBLID（Boosted Efficient Binary Local Image Descriptor）是一种高效的二进制描述子，通过提升学习获取，具有计算效率高、匹配精度高的特点。

步骤：

对每个检测到的角点，计算其 BEBLID 描述子。
使用暴力匹配或 FLANN 算法进行特征匹配。

代码实现：

#include <opencv2/opencv.hpp>
#include <vector>

using namespace cv;
using namespace std;

vector<DMatch> matchFeatures(const Mat& descriptors1, const Mat& descriptors2) {
    BFMatcher matcher(NORM_HAMMING);
    vector<DMatch> matches;
    matcher.match(descriptors1, descriptors2, matches);
    return matches;
}

2. 基于改进 RANSAC 的外点剔除算法

2.1 传统 RANSAC 算法

RANSAC（Random Sample Consensus）算法是一种从包含错误值的数据中估计模型参数的算法，通过随机采样和模型验证来剔除外点。

步骤：

随机采样 8 对特征点，计算基础矩阵 F。
计算所有特征点的重投影误差，内点比例高的模型被认为是正确的。
重复采样和验证，直到达到最大迭代次数或内点比例超过阈值。

2.2 改进 RANSAC 算法

改进的 RANSAC 算法通过带优先级的样本点采集策略和并行化计算，提高外点剔除的效率和准确性。

步骤：

使用目标检测算法检测动态目标，获取目标包围框。
对特征点进行哈希表管理，优先采集动态目标区域外的特征点。
并行化计算多个基础矩阵，选择最优解。

代码实现：

#include <opencv2/opencv.hpp>
#include <vector>
#include <random>

using namespace cv;
using namespace std;

vector<DMatch> ransacFilterMatches(const vector<KeyPoint>& keypoints1, const vector<KeyPoint>& keypoints2, const vector<DMatch>& matches, int iterations, double threshold) {
    vector<DMatch> inliers;
    Mat F, mask;
    vector<Point2f> pts1, pts2;

    for (auto& match : matches) {
        pts1.push_back(keypoints1[match.queryIdx].pt);
        pts2.push_back(keypoints2[match.trainIdx].pt);
    }

    F = findFundamentalMat(pts1, pts2, FM_RANSAC, threshold, 0.99, mask);

    for (int i = 0; i < mask.rows; ++i) {
        if (mask.at<uchar>(i) == 1) {
            inliers.push_back(matches[i]);
        }
    }

    return inliers;
}

3. 基于视觉惯性融合的局部位姿估计方案

3.1 局部位姿估计状态定义

定义无人机的状态变量，包括位置、速度、姿态、相机到IMU的变换矩阵以及传感器的bias。

状态变量：

Rwb：IMU坐标系到世界坐标系的旋转矩阵。
pw：IMU坐标系在世界坐标系下的位置。
vw：IMU坐标系在世界坐标系下的速度。
Tbc：相机坐标系到IMU坐标系的变换矩阵。
ba 和 bg：加速度计和陀螺仪的bias。

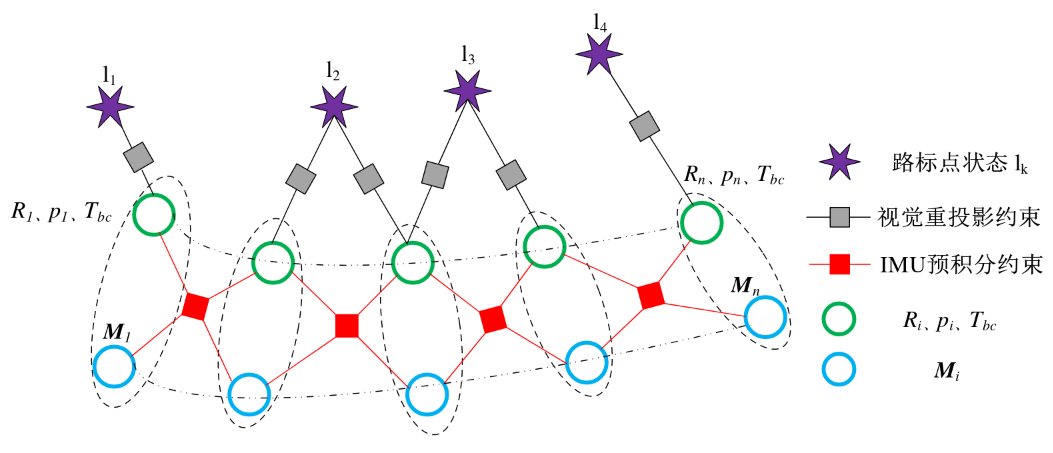

3.2 视觉惯性因子与优化目标函数

结合视觉和惯性传感器数据，构建优化目标函数，通过非线性最小二乘法进行优化。

步骤：

计算视觉重投影误差。
计算IMU预积分残差。
构建优化目标函数，最小化误差。

代码实现：

#include <opencv2/opencv.hpp>
#include <Eigen/Dense>
#include <vector>

using namespace cv;
using namespace Eigen;

struct State {
    Matrix3d R_wb;
    Vector3d p_w;
    Vector3d v_w;
    Matrix4d T_bc;
    Vector3d b_a;
    Vector3d b_g;
};

void optimizeState(State& state, const vector<KeyPoint>& keypoints, const vector<Vector3d>& landmarks, const vector<Vector3d>& imuData, double dt) {
    // 初始化优化变量
    MatrixXd J(landmarks.size() * 2 + imuData.size() * 3, 12);
    VectorXd residuals(landmarks.size() * 2 + imuData.size() * 3);

    // 计算视觉重投影误差
    int idx = 0;
    for (size_t i = 0; i < landmarks.size(); ++i) {
        Vector3d point = state.R_wb * landmarks[i] + state.p_w;
        Vector2d proj = state.K * (point / point[2]);
        Vector2d error = proj - Vector2d(keypoints[i].pt.x, keypoints[i].pt.y);
        residuals.segment<2>(idx) = error;
        idx += 2;
    }

    // 计算IMU预积分残差
    for (size_t i = 0; i < imuData.size(); ++i) {
        Vector3d accel = imuData[i].head<3>();
        Vector3d gyro = imuData[i].tail<3>();
        Vector3d delta_p = state.v_w * dt + 0.5 * accel * dt * dt;
        Vector3d residual = delta_p - (state.v_w + accel * dt);
        residuals.segment<3>(idx) = residual;
        idx += 3;
    }

    // 构建雅可比矩阵和残差向量
    // 使用高斯牛顿法进行优化
    MatrixXd H = J.transpose() * J;
    VectorXd g = J.transpose() * residuals;
    VectorXd dx = H.ldlt().solve(-g);

    // 更新状态
    state.p_w += dx.head<3>();
    state.v_w += dx.segment<3>(3);
    state.b_a += dx.segment<3>(6);
    state.b_g += dx.segment<3>(9);
}
