Java开发设计——UML类图

此博客系转载：https://www.cnblogs.com/shamao/p/10875550.html
摘要：本文主要介绍了UML类图的相关知识。

1.简介

在UML中，类使用包含类名、属性和操作且带有分隔线的长方形来表示，类图分为三层。
第一层是类的名称，如果是抽象类或接口，就用斜体表示，其中接口名称的上部会用<>修饰。
第二层是类的成员变量，通常是字段和属性。表示方式为： 可见性 名称:类型 [ = 缺省值 ] 。
第三层是类的成员方法。表示方式为： 可见性 名称(参数列表) [ : 返回类型] 。
类的成员变量和成员方法的修饰符分为+、#、-，分别表示public、protected、private。

2.类之间的关系

类之间的关系有实现（Realize），泛化（Generalize），关联（Associate），聚合（Aggregate），组合（Compose），依赖（Dependency）。
其中，聚合（Aggregate），组合（Compose）属于关联（Associate），是特殊的关联（Associate）关系。
关系强度（耦合度）由高到低为：泛化=实现>组合>聚合>关联>依赖。

2.1.实现（Realize）

关系：用来表示类与接口、抽象类与接口之间的关系。
箭头：用空心三角形+虚线表示，箭头指向接口。

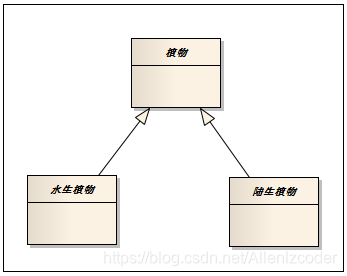

2.2.泛化（Generalize）

关系：泛化是一种继承关系，用来表示类与类、类与抽象类、抽象类与抽象类、接口与接口之间的关系。
箭头：用空心三角形+实线表示，箭头指向父类或父接口。

2.3.关联（Associate）

关系：关联可以是双向的，也可以是单向的；关联关系可以进一步划分为聚合及组合关系。
箭头：用实线箭头表示，双向的关联可以有两个箭头或者没有箭头，单向的关联有一个箭头。

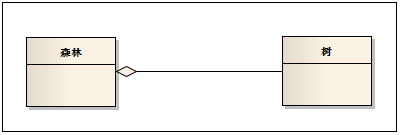

2.4.聚合（Aggregate）

关系：聚合用来表示整体与部分的关系，是一种弱的关联关系，体现为A可以包含B，但B不一定是A的一部分。
箭头：用空心的菱形+实线箭头表示，菱形指向整体。

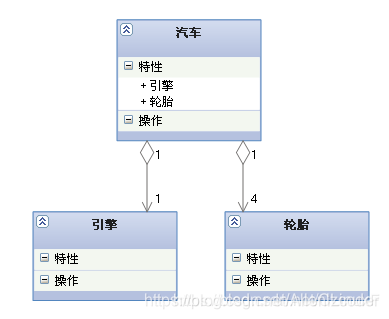

也可以表示为下图这样。

2.5.组合（Compose）

关系：组合用来表示整体与部分的关系，是一种强的关联关系，体现了严格的整体和部分的关系，整体和部分的生命周期一样。
箭头：用实心的菱形+实线箭头表示，菱形指向整体。

也可表示为下图这样。

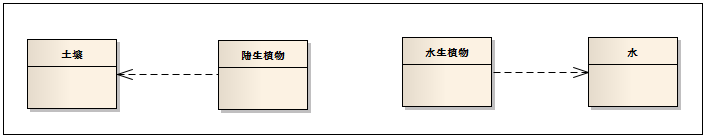

2.6.依赖（Dependency）

关系：依赖用来表示两者之间的依从关系。
箭线：用虚线箭头表示，箭头指向被依赖的对象。

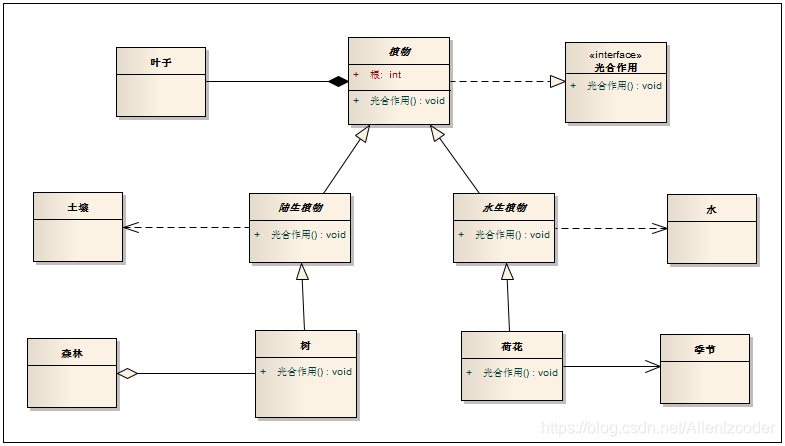

2.7.完整的关系图示例
