FPGA板卡启动以及LED灯带调试

• 环境配置

软件：

MobaXterm（free版本即可）下载教程参考：

MobaXterm（终端工具）下载&安装&使用教程_蜗牛也不慢......的博客-优快云博客

Win32 Disklmager 下载教程参考：

不分类工具：Win32 DiskImager安装教程_win32disklmager安装教程_月挽的博客-优快云博客

硬件准备：

网线一根（连接板卡和电脑，当然也可以连接路由器），

Sd卡一张和读卡器（最好16g以上，用于烧录镜像），

Micro USB充电线一根（用于给板卡供能），

Xilinx PYNQ-Z2 板卡一张

电脑一台

• 烧录镜像

首先在github上下载v2.7的镜像，

网址：Releases · Xilinx/PYNQ · GitHub

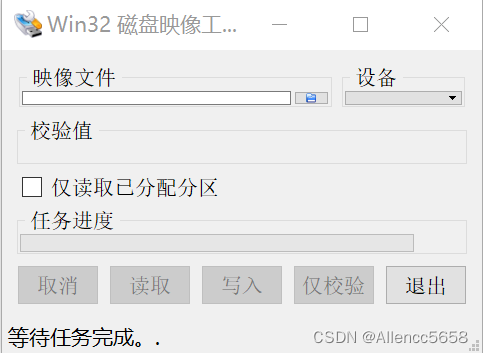

解压到桌面后打卡下载好的Win32 Disklmager通过读卡器对刚才的文件烧录到sd卡中



• 启动开发板

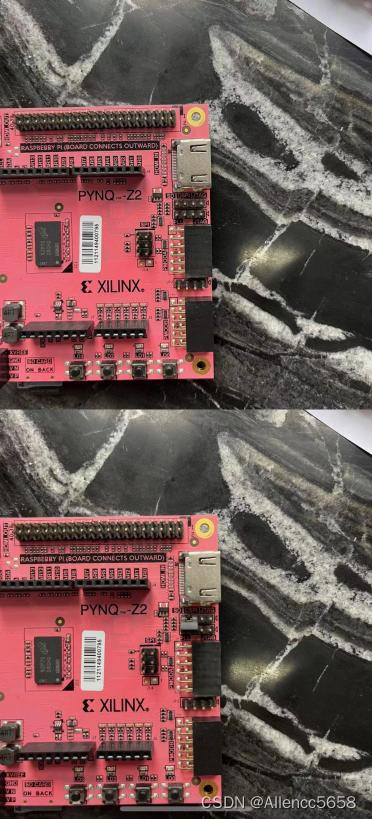

因为使用的sd卡接入加上USB供电最后安装以及启动完成图大致如下：



（打开电源大概2分钟才能完全启动）

• 配置网络

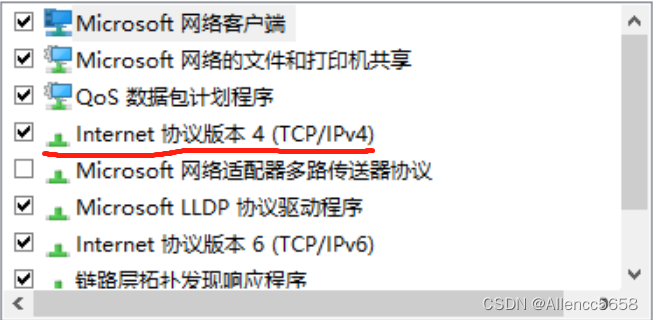

打开“网络和Internet”设置，点击“网络和共享中心”，点击“更改适配器设置”，找到与板卡相连的以太网，右击鼠标打开属性，选中下图红线标出的一行，点击属性

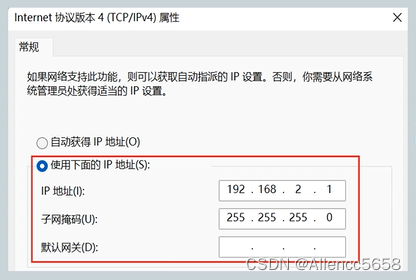

更改为：



保存修改后退出。为验证已经连上召唤出终端输入ping 192.168.2.99回车，若出现以下画面说明已经成功连上：

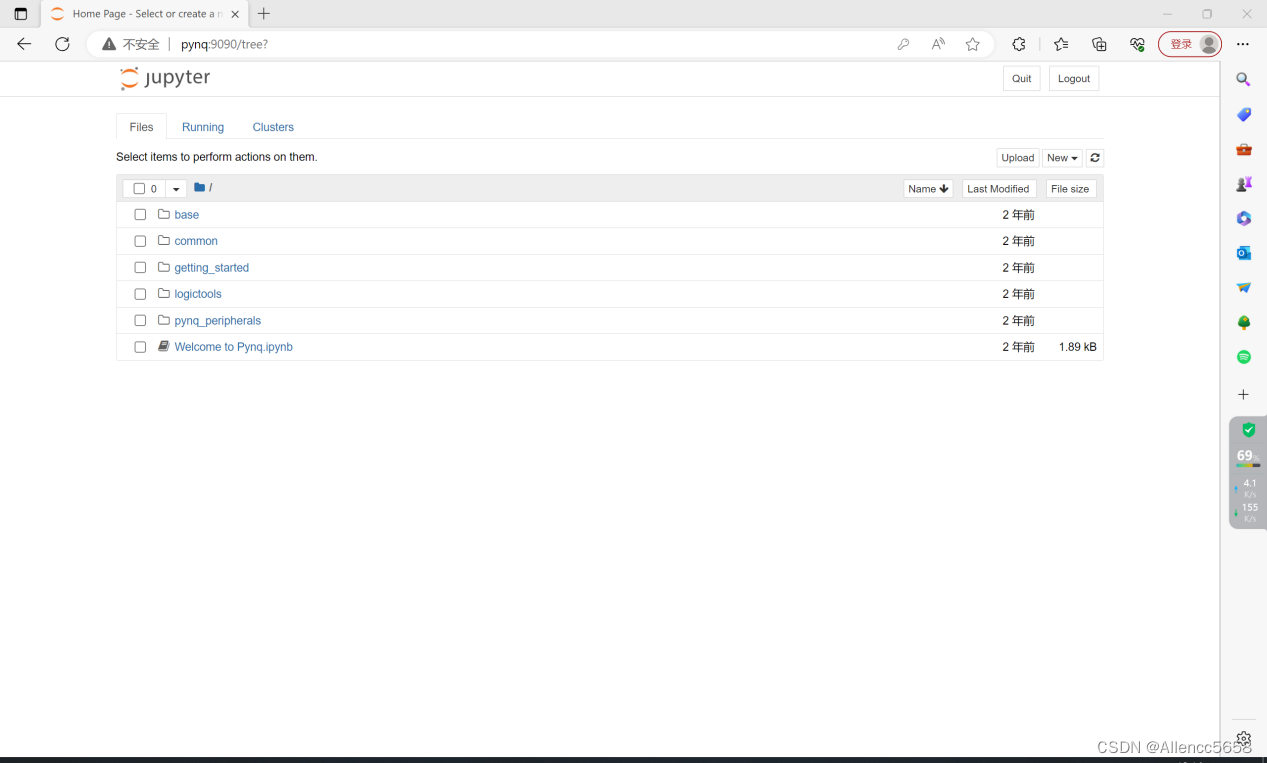

• 登录Jupyter Notebook

在edge上输入：http://pynq:9090

密码：xilinx进入页面

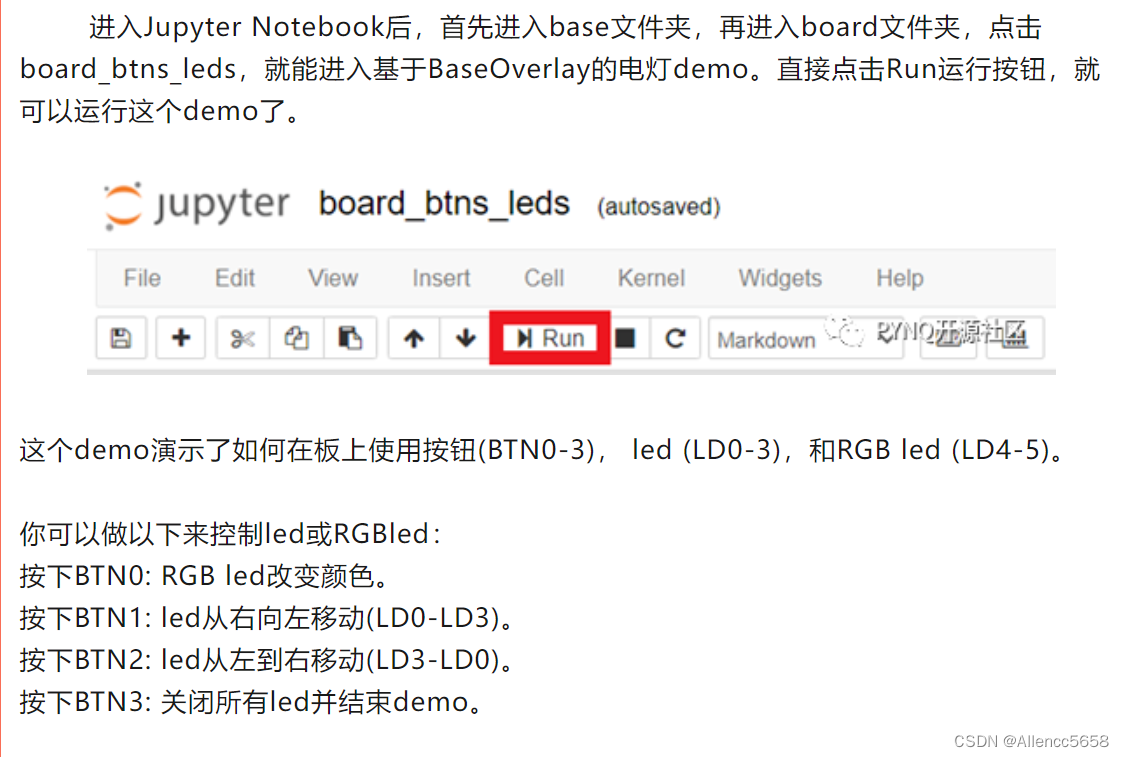

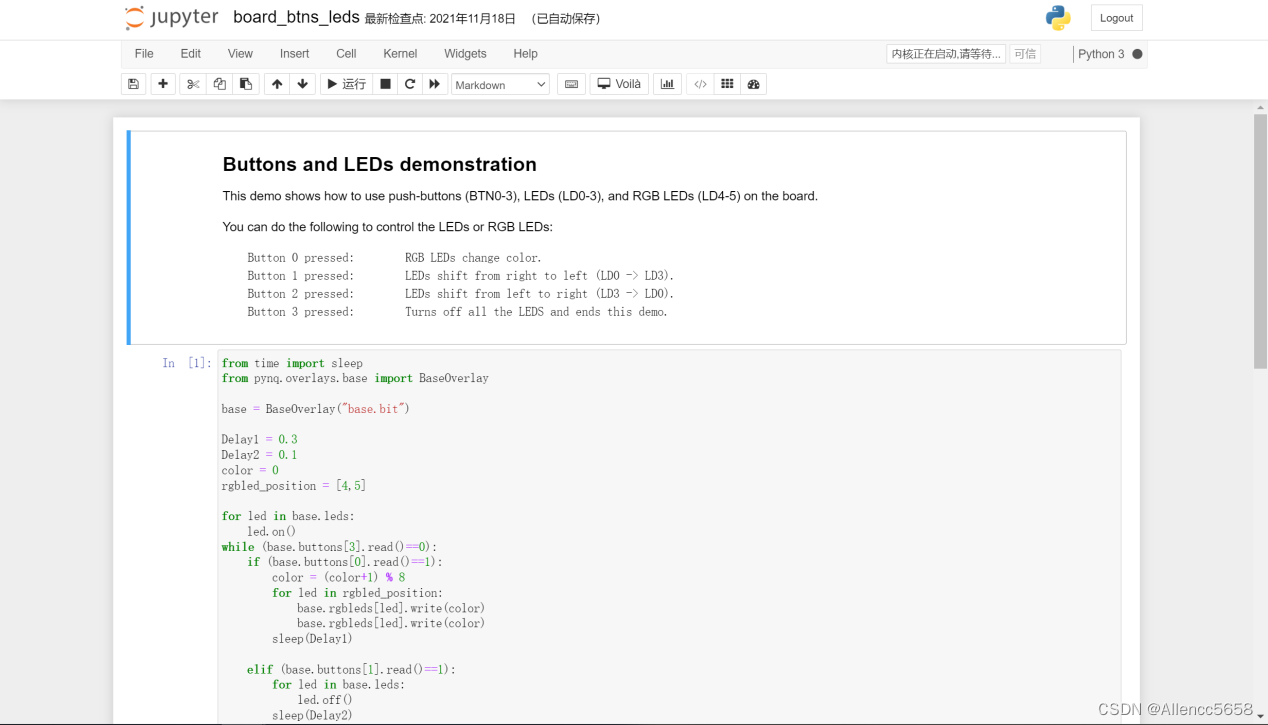

• 调试LED灯

视频见附件

参考视频：b站手把手带你快速入门PYNQ-Z2（1）启动板卡https://www.bilibili.com/video/BV1KY4y1x7Mk/?spm_id_from=333.1007.top_right_bar_window_history.content.click&vd_source=411f77daae24ff33a38df03a5d32178a
