DETR: End-to-End Object Detection with Transformers 网络解析
说明：

个人理解，如有错误请及时提出。
由于自己电脑驱动较低不满足440及以上，所以目前网络中张量的具体维度不太清楚，后续如有条件再更新博客。
不得不感叹论文作者的数学功底扎实、知识涉猎广博。
太暴力了，依靠一些精巧的结构和强大的硬件支持替代了大家精心设计的anchor、nms等结构。
对于小目标、多目标场景仍然较差。
论文涉及的东西很多，本博客逐步添加，欢迎提出修改意见。

资源：

论文地址
github地址
李宏毅老师Transformer视频B站版
Yannic Kilcher大神的论文讲解，“你懂得”网站的地址。另外提供国内优快云下载，欢迎支持

本博客目录

总体结构

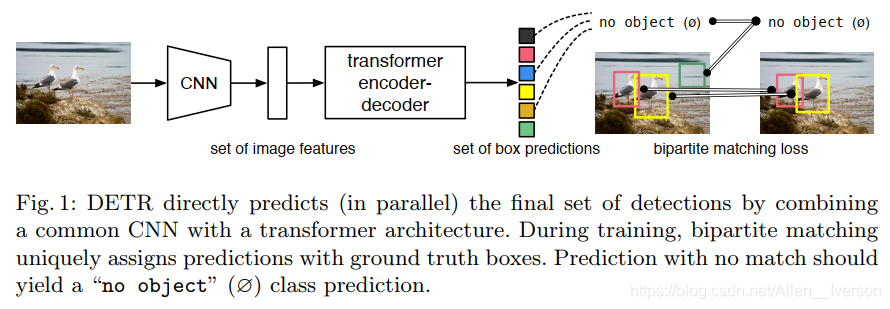

detr网络总体结构图
detr网络总体结构图2

整个网络思路非常清晰，首先是将图像[3, H, W]送入常用的卷积神经网络backbone来提取特征，以resnet为例，那么在backbone最后这里得到的特征图[2048, H/32, W/32]
然后将来自backbone的特征图展开，变为[C, HW]的形状，送入由编码器和解码器组成的Transformer结构中
最后是将预测得到的“集合”与真值进行匹配（匈牙利算法），通过最小化损失（代价）来一次性预测检测（实例分割）结果

Transformer

在这里插入图片描述

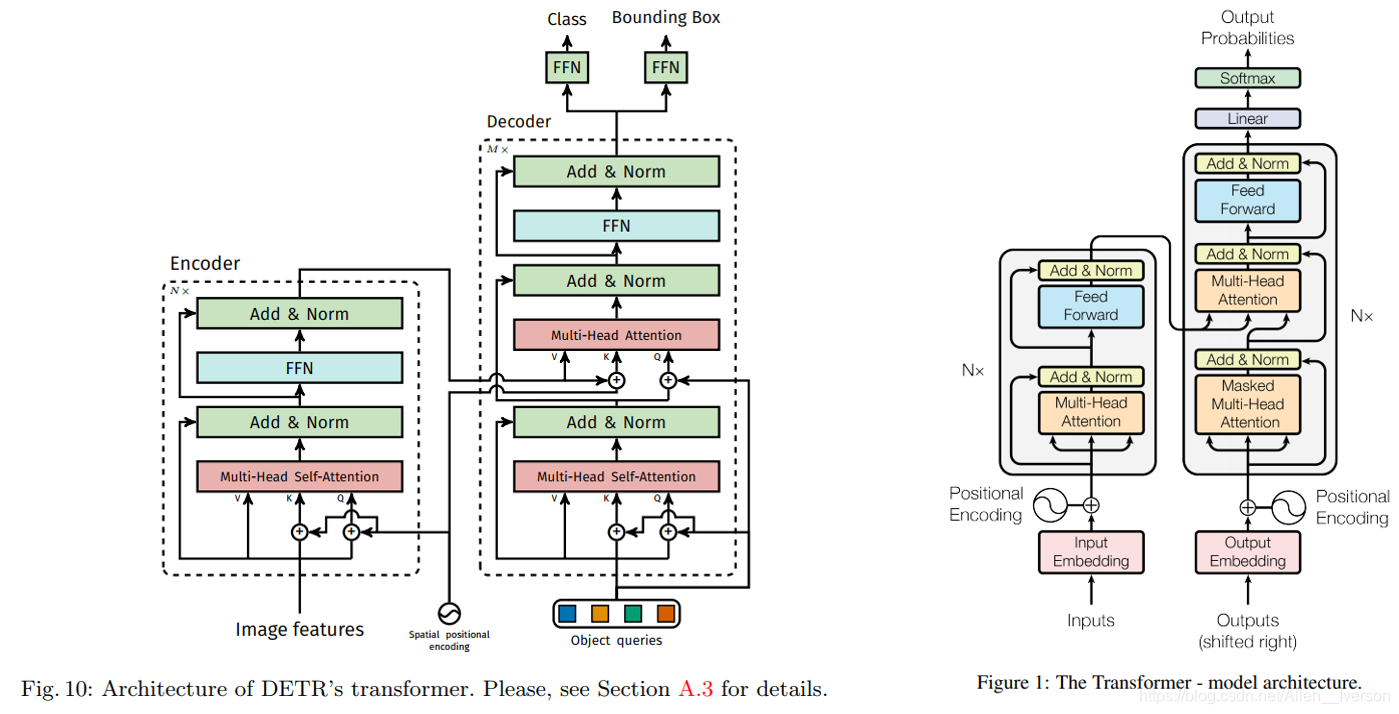

如上图所示，左图为DETR中的transformer结构，右图为文章Attention Is All You Need中的结构图，基本上还是一致的。
李宏毅老师讲到transformer实际上是seq2seq model with ‘self-attention’，所以下面着重来讲一下DETR里面涉及到的一些细节问题

Multi-Head Self-Attention

其实NLP中transformer需要处理的是一些序列数据，那么为了处理序列数据首先可以想到的就是RNN结构，这种结构考虑了上下文关系，相对于CNN（感受野问题）来讲具有优势。但是如下图所示的RCNN模块存在一个问题：任务难以并行
RNN
因为an to bn 的计算依赖 an-1 to bn-1的中间结果，这就意味着任务必须是串行的，这对于目前所说的大数据，并行计算，云计算来讲是不合适的。而相对于RNN来讲CNN则更加适合并行计算，那么self-attention模块就是一个典型的合理解。如下图所示：
在这里插入图片描述

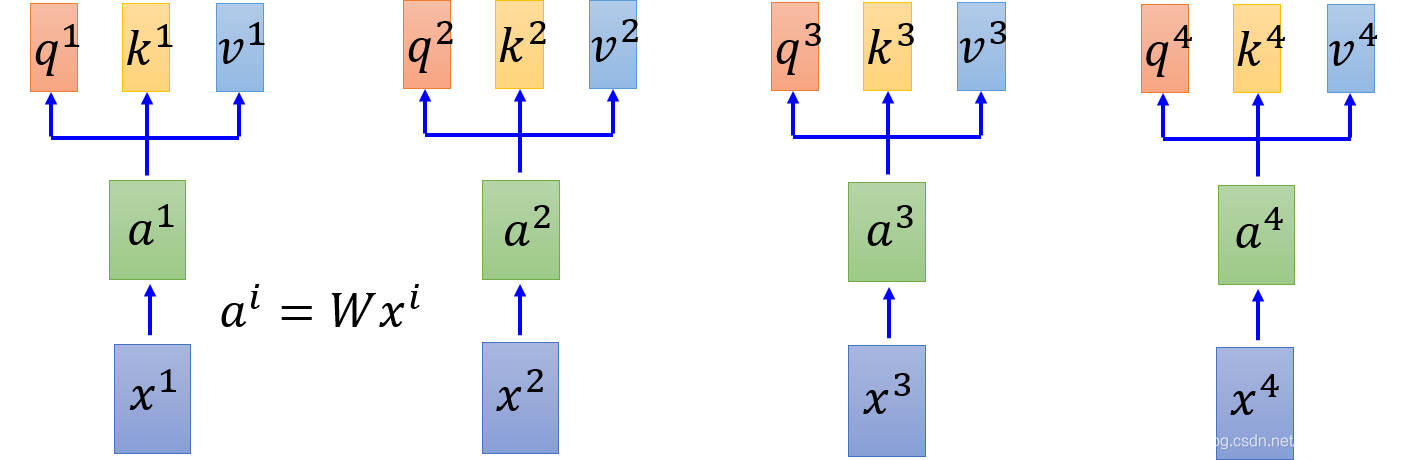

那么这里的核心思想就是怎么去构建这个self-attention结构。(x1, x2, x3, x4)表示我们的输入，(b1, b2, b3, b4)表示我们的输出

这里q, k, v可以按照词袋模型的思路来理解，那么q是输入的矩阵，而k则是数据字典，那么v就是我们将将输入的矩阵q通过对应数据字典进行编码后形成的新的特征矩阵。因此他们的公式可以分别表示为
$q^i = W^qa^i$
$k^i = W^ka^i$
$v^i = W^va^i$
有了这个数学表示，那么接下来我们需要的是拿q1与(k1, k2, k3, k4)进行点乘，然后是q2, q3, q4，这个过程表示如下
在这里插入图片描述
其中
$\alpha_{1,i} = q^1\cdot k^i/ \sqrt{d}$
$\hat{\alpha}_{1,i} = exp(\alpha_{1,i})/\sum_j{exp(\alpha_{1,j})}$
d是q和k的维度。到这里我们获得了输入x1与四个数据字典k相关的“权值”，那么为了获得最后的“词袋模型编码后的向量”，就需要alpha-head与v进行一定的操作，如下图所示
在这里插入图片描述
$b^1 = \sum_i{\hat{\alpha}_{1,i}v^i}$
同理很容易就可以计算出(b1, b2, b3, b4)，具体的矩阵推导可以查看李宏毅老师的视频和PPT，很容易可以理解为什么说这个结构可以替代RNN进行并行加速。而multi-head self-attention就很好理解了，就是多层head的堆叠，这是深度学习中很常见的网络构建方式，下图是一个2 heads的例子，可以与上图进行对比，很明显可以明白差异。
在这里插入图片描述

ADD & Norm

这里Add就是矩阵的加法，Norm指的是Layer Norm，其主要是Batch Norm是在一个batch之间来正则化，而Layer Norm则只是考虑一个图上的正则化。具体可以阅读文献。

FFN

DETR中的FFN实质上就是FC+ReLu+FC这种形式

Spatial positional encoding

引入这个张量的原因是因为输入Transformer的张量被转换成了[c, HW]，对于图像来说就失去了像素的空间分布信息，这不符合Transformer处理序列数据的初衷，那么就势必要引入位置编码。
这个张量作者做了两种尝试，不过由于实验效果基本一致，所以就采用了人工生成的方式。
一种是学习得到：

class PositionEmbeddingLearned(nn.Module):
    """
    Absolute pos embedding, learned.
    """
    def __init__(self, num_pos_feats=256):
        super().__init__()
        self.row_embed = nn.Embedding(50, num_pos_feats)
        self.col_embed = nn.Embedding(50, num_pos_feats)
        self.reset_parameters()

    def reset_parameters(self):
        nn.init.uniform_(self.row_embed.weight)
        nn.init.uniform_(self.col_embed.weight)

    def forward(self, tensor_list: NestedTensor):
        x = tensor_list.tensors
        h, w = x.shape[-2:]
        i = torch.arange(w, device=x.device)
        j = torch.arange(h, device=x.device)
        x_emb = self.col_embed(i)
        y_emb = self.row_embed(j)
        pos = torch.cat([
            x_emb.unsqueeze(0).repeat(h, 1, 1),
            y_emb.unsqueeze(1).repeat(1, w, 1),
        ], dim=-1).permute(2, 0, 1).unsqueeze(0).repeat(x.shape[0], 1, 1, 1)
        return pos

第二种是人工生成：

class PositionEmbeddingSine(nn.Module):
    """
    This is a more standard version of the position embedding, very similar to the one
    used by the Attention is all you need paper, generalized to work on images.
    """
    def __init__(self, num_pos_feats=64, temperature=10000, normalize=False, scale=None):
        super().__init__()
        self.num_pos_feats = num_pos_feats
        self.temperature = temperature
        self.normalize = normalize
        if scale is not None and normalize is False:
            raise ValueError("normalize should be True if scale is passed")
        if scale is None:
            scale = 2 * math.pi
        self.scale = scale

    def forward(self, tensor_list: NestedTensor):
        x = tensor_list.tensors
        mask = tensor_list.mask
        assert mask is not None
        not_mask = ~mask
        y_embed = not_mask.cumsum(1, dtype=torch.float32)
        x_embed = not_mask.cumsum(2, dtype=torch.float32)
        if self.normalize:
            eps = 1e-6
            y_embed = y_embed / (y_embed[:, -1:, :] + eps) * self.scale
            x_embed = x_embed / (x_embed[:, :, -1:] + eps) * self.scale

        dim_t = torch.arange(self.num_pos_feats, dtype=torch.float32, device=x.device)
        dim_t = self.temperature ** (2 * (dim_t // 2) / self.num_pos_feats)

        pos_x = x_embed[:, :, :, None] / dim_t
        pos_y = y_embed[:, :, :, None] / dim_t
        pos_x = torch.stack((pos_x[:, :, :, 0::2].sin(), pos_x[:, :, :, 1::2].cos()), dim=4).flatten(3)
        pos_y = torch.stack((pos_y[:, :, :, 0::2].sin(), pos_y[:, :, :, 1::2].cos()), dim=4).flatten(3)
        pos = torch.cat((pos_y, pos_x), dim=3).permute(0, 3, 1, 2)
        return pos

人工生成位置编码的方式还是延续了NLP中Transformer位置编码的生成方式，不同的是因为图像是三维[C, H, W]，因此除了通道维之外DETR在H和W方向上分别进行了编码。核心公式表示为
$PE_{pos,2i} = sin(pos/10000^{2i/d_{model}})$
$PE_{pos,2i+1} = cos(pos/10000^{2i/d_{model}})$
至于说为什么这样子编码可以表示位置不同，可以参考这个博客

Object queries

这个张量是在解码过程中引入的，它的维度和输出的目标集合数量是一致的，可以大致理解为“向量表示的图像上的关注点”。DETR中是通过学习得到的，初始化代码如下所示

self.query_embed = nn.Embedding(num_queries, hidden_dim)

调用的时候

hs = self.transformer(self.input_proj(src), mask, self.query_embed.weight, pos[-1])[0]

Bipartite Matching

不同于常见的检测器，DETR没有使用NMS，通常来讲预测出来的目标集合为N，每个元素是(类别，坐标)即(c, b)。而真值NGT的数目通常来讲每张图像上数目是不同的，这里就引入了几个问题：

N的个数是一个超参，比如DETR设置的是100
论文中讲到NGT数目不等于N时就用(null,b)来填充
N和NGT匹配过程使用的是匈牙利算法，代码中为了加快速度进行计算时NGT其实没有进行填充，N中元素没有成功与NGT配对的就被视作背景
不得不说构思非常巧妙，转化为了求取最小代价的过程，但是也不得不说这个是大力出奇迹，DETR训练的缓慢本人猜测与这个相关，等有环境可以运行代码的时候测试下

损失函数

看到网上很多分析DETR损失函数的，所以这里我就不介绍了，如果有需要再说吧。不过值得一提的是，DETR也用到了这个思想：从不同深度提取特征图进行损失计算，可以缩短损失反向传播到不同深度的路径，降低梯度消失造成的影响，加快网络收敛并在一定程度上提高精度。

暂时更新到这里…
