Marvell 88Q1010百兆PHY驱动调试

已于 2023-03-22 15:16:13 修改
阅读量2.6k 收藏 7
点赞数
分类专栏： 智驾域控 文章标签： linux PHY 车载以太网
于 2023-03-22 14:05:23 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Allen_Spring/article/details/129626871
版权
本文详细记录了在Linux环境下，针对Marvell 88Q1010百兆PHY进行驱动调试的全过程，包括在U-boot和kernel中的调试步骤，以及使用mii cmd工具进行寄存器读写的实践操作。通过修改设备树、添加源码、调整mdio时钟频率等方法，解决驱动适配问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

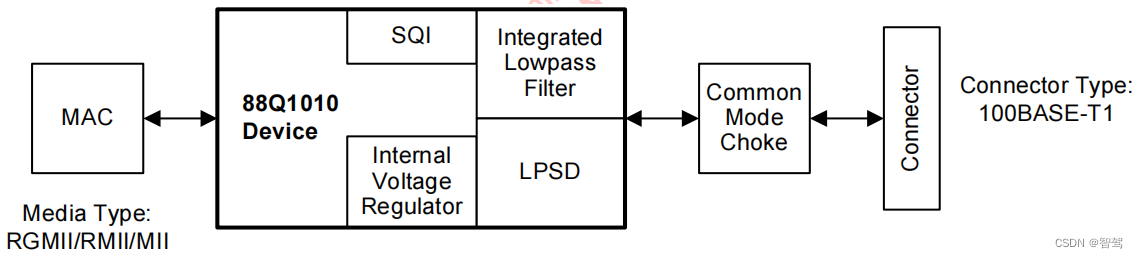

在这里插入图片描述

文章目录

1. 概述

为了降成本，千兆PHY改为了百兆PHY，Marvell 88Q2112换成了88Q1010，驱动大同小异，虽然有厂家提供的驱动源码，但是调试过程中也踩了不少坑，本文主要是记录在J3平台(linux)上调试88Q1010驱动的过程，同时也总结了关于MAC、RGMII、PHY等相关基础知识。

2. 调试

调试的步骤

  • U-boot中调试
    1. 修改对应的设备树文件xxx.dts，添加设备地址；
    2. 在drivers/net/phy/Kconfig中，添加Marvel 88Q1010的定义；
    3. 在drivers/net/phy/Makefile中，添加Marvel 88Q1010功能；
    4. 添加mv88q1010.c源码到drivers/net/phy/路径下；
    5. 根据需求调整mdio的时钟频率(mdc)，相关的代码在路径drivers/net/xxx_gmac.c；
