AUTOSAR是一种标准化的汽车电子软件架构，旨在提高软件复用，降低开发成本。诊断是其重要组成部分，涉及FIM、ECU State Manager、DCM、DEM和NVRAM Manager等核心模块。DCM是诊断通信的核心，负责解析ISO 15765-3和ISO 14229-1标准的诊断请求，实现在线和离线诊断。DEM管理故障事件，存储故障码和冻结帧。故障诊断由DEM和SWC共同完成，确保高准确性。

1. AUTOSAR简介

AUTOSAR是由全球汽车OEM和供应商共同定义的一套支持分布式、功能驱动的汽车电子软件开发方法和电子控制单元上的软件架构标准化方案，其目的是为了应用于不同的汽车和平台，提高软件复用，降低开发成本。

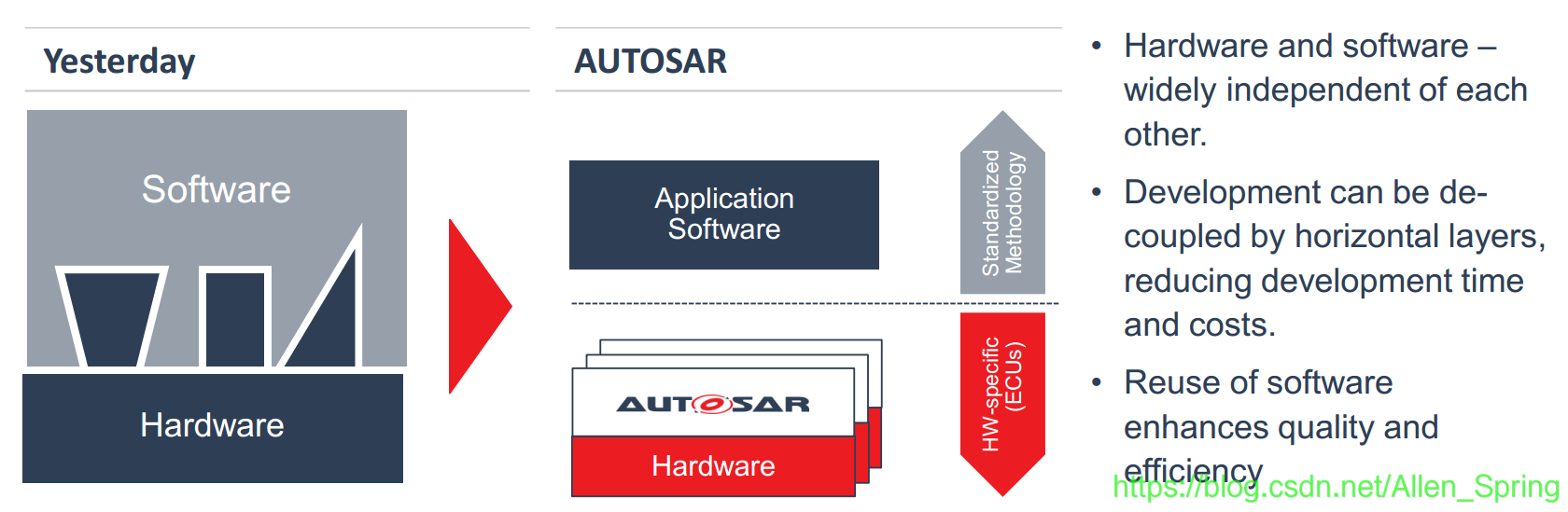

AUTOSAR aims to improve complexity management of integrated E/E architectures through increased reuse and exchangeability of SW modules between OEMs and suppliers.
在这里插入图片描述
AUTOSAR aims to standardize the software architecture of Electronic Control Units (ECUs). AUTOSAR paves the way for innovative electronic systems that further improve performance, safety and environmental friendliness.
在这里插入图片描述
AUTOSAR体系
