MySQL的体系结构与存储引擎

文章来自黑马程序员MySQL网课上课笔记。

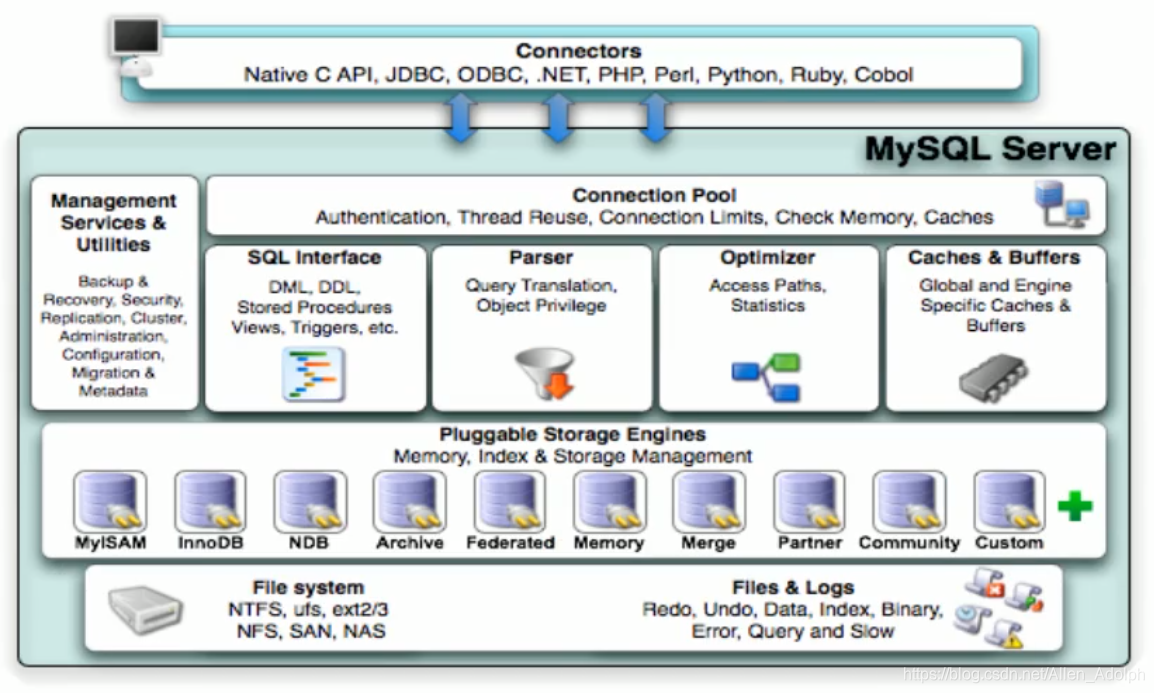

一、MySQL的体系结构概览

整个MySQL Server 由以下组成：

• Connection Pool：连接池组件；
• Management Service & Utilities：管理服务和工具组件；
• SQL interface：SQL接口组件；
• Parser：查询分析器组件；
• Optimizer：优化器组件；
• Caches & Buffers：缓冲池组件；
• Pluggable Storage Engines：存储引擎；
• File System：文件系统；

1）连接层

最上层是一些客户端和链接服务，包含本地 sock 通信和大多数基于客户端/服务端工具实现的类似于 TCP/IP 的通信。主要完成一些类似于连接处理、授权认证、及相关的安全方案。在该层引入了连接池的概念，为通过认证完全接入的客户端提供了线程。同样在该层上可以实现基于SSL的安全连接。服务器也会为安全接入的每个客户端验证它所具有的操作权限。

2）服务层

第二层架构主要完成大多数的核心服务功能，如SQL接口，并完成缓存的查询，SQL的分析和优化，部分内置函数的执行。所有跨存储引擎的功能也在这一层实现，如：过程、函数等。在该层，服务器会解析查询并创建相应的内部解析树，并对其完成相应的优化如确定表的查询的顺序，是否利用索引等，最后生成相应的执行操作。如果是select语句，服务器还会查询内部的缓存，如果缓存空间足够大，这样在解决大量读操作的环境中能够很好的提升系统的性能。

3）引擎层

存储引擎层，存储引擎真正地负责了MySQL中数据的存储和提取，服务器通过API和存储引擎进行通信。不同的存储引擎具有不同的功能，这样我们可以根据自己的需要，来选取合适的存储引擎。】

4）存储层

数据存储层，主要是将数据存储在文件系统之上，并完成与存储引擎的交互。

和其他数据库相比，MySQL有点与众不同，它的结构可以在不同场景中应用并发挥良好作用。主要体现在存储引擎上，插件式的存储引擎架构，将查询处理和其他的系统任务以及数据的存储提取分离。这种架构可以根据业务的需求和实际需求选择合适的存储引擎

二、存储引擎

1. 存储引擎概述

和大多数的数据库不同，MySQL中有一个存储殷勤的概念，针对不同的存储需求可以选择最优的存储引擎。

存储引擎就是存储数据，建立索引，更新查询数据等等技术的实现方式。存储引擎是基于表的，而不是基于库的，所以存储引擎也可被称为表类型。

Oracle，SQL Server等数据库只有一种存储引擎。MySQL提供了插件式的存储引擎架构。所以MySQL存在多种存储引擎，可以根据需要使用相应引擎，或者编写存储引擎。

MySQL 5.0 支持的存储引擎包含：InnoDB、MyISAM、BDB、MEMORY、MERGE、EXAMPLE、NDB Cluster、ARCHIVE、CSV、BLACKHOLE、FEDERATED等，其中InnoDB和BDB提供事务安全表，其他存储引擎是非事务安全表。

可以通过命令show engines，来查询当前数据库支持的存储引擎：

创建新表时如果不指定存储引擎，那么系统就会使用默认的存储引擎，MySQL 5.5 之前的默认存储引擎是MyISAM，5.5 之后就改成了InnoDB。

查看MySQL数据库默认的存储引擎，指令：

show variables like '%storage_engine%';

2. 各种存储引擎特性

下面重点介绍几种常用的存储引擎，并对比各个存储引擎之间的区别，如下表所示：

功能	InnoDB	MyISAM	MEMORY	MERGE	NDB
存储限制	64TB	有	有	没有	有
事务安全	支持
锁机制	行锁（适合高并发）	表锁	表锁	表锁	行锁
B树索引	支持	支持	支持	支持	支持
哈希索引			支持
全文索引	支持（5.6版本之后）	支持
集群索引	支持
数据索引	支持		支持		支持
索引缓存	支持	支持	支持	支持	支持
数据可压缩		支持
空间使用	高	低	N/A	低	低
内存使用	高	低	中等	低	高
批量插入速度	低	高	高	高	高
支持外键	支持

下面我们将介绍最常用的两种存储引擎：InnoDB、MyISAM，另外两种MEMORY、MERGE则了解即可。

3. InnoDB

InnoDB存储引擎是MySQL的默认存储引擎。InnoDB存储引擎提供了具有提交、回滚、崩溃恢复能力的事务安全。但是对比MyISAM的存储引擎，InnoDB写的处理效率差了一些，并且会占用更多的磁盘空间以保留数据和索引。

InnoDB存储引擎不同于其他存储引擎的特点：

3.1 事务控制

create table goods_innodb(
	id int NOT NULL AUTO_INCREMENT,
    name varchar(20) NOT NULL,
    primary kay(id)
)ENGINE=innodb DEFAULT CHARSET=utf8;

start transaction;

3.2 外键约束

MySQL支持外键的存储引擎只有InnoDB，在创建外键的时候，要求父表必须有对应的索引，子表在创建外键的时候，也会自动地创建对应的索引。

下面两张表中，country_innodb是父表，country_id为主键索引，city_innodb表是子表，country_id字段为外键，对应于country_innodb表的主键country_id。

create table country_innodb(
	country_id int NOT NULL AUTO_INCREMENT,
    country_name varchar(100) NOT NULL,
    primary key(country_id)
)ENGINE=InnoDB DEFAULT CHARSET=utf8;

create table city_innodb(
	city_id int NOT NULL AUTO_INCREMENT,
    city_name varchar(50) NOT NULL,
    country_id int NOT NULL,
    primary key(city_id),
    key idx_fk_country_id(country_id),
    CONSTRAINT `fk_city_country` FOREIGN KEY(country_id) REFERENCES country_innodb(country_id) ON DELETE
    RESTRICT ON UPDATE CASCADE
)ENGINE=InnoDB DEFAULT CHARSET=utf8;

insert into country_innodb values(null, 'China'), (null, 'America'), (null, 'Japan');
insert into city_innodb values(null, 'Xian', 1), (null, 'NewYork', 2), (null, 'BeiJing', 1);

在创建索引时，可以指定在删除、更新父表时，对子表进行的相应操作，包括RESTRICT、CASCADE、SET NULL 和 NO ACTION。

• RESTRICT 和 NO ACTION相同，是指限制在子表有关联记录的情况下，父表不能更新；

• CASCADE表示父表在更新或者删除时，更新或者删除子表对应的记录；

• SET NULL则表示父表在更新或者删除的时候，子表对应字段被 SET NULL。

针对上面创建的两个表，子表的外键指定是 ON DELETE RESTRICT ON UPDATE CASCADE 方式的，那么在主表删除记录的时候，如果子表有对应记录，则不允许删除，主表在更新记录的时候，如果子表有对应记录，则子表对应更新。

表中的数据如下如所示：

当要删除country_innodb中的数据时，会报以下错误：

mysql> delete from country_innodb where country_id = 2;
ERROR 1451 (23000): Cannot delete or update a parent row: a foreign key constraint fails (`engine_demo`.`city_innodb`, CONSTRAINT `fk_city_country` FOREIGN KEY (`country_id`) REFERENCES `country_innodb` (`country_id`) ON UPDATE CASCADE)

而当更新主表中的数据时，关联表也会随着更新数据。

这就是InnoDB中的外键约束。

3.3 存储方式

InnoDB存储表和索引有以下两种方式：

①：所用共享表空间存储，这种方式创建的表的结构保存在 .frm 文件中，数据和索引保存在innodb_data_home_dir和innodb_data_file_path定义的表空间中，可以是多个文件。

②：使用多表空间存储，这种方式创建的表结构仍然存在.frm文件中，但是每个表的数据和索引单独保存在.idb中。

4. MyISAM

MyISAM不支持事务，也不支持外键，其优势是访问的速度快，对事务的完整性没有要求或者以SELECT、INSERT为主的应用基本都可以使用这个引擎来创建表。有以下两个比较重要的点：

4.1 不支持事务

MyISAM不支持事务。

4.2 文件存储方式

每个MyISAM在磁盘上存储成3个文件，其文件名都和表名相同，但扩展名分别是：

• .frm（存储定义）；
• MYD（MYData，存储数据）；
• MYI（MYIndex，存储索引）；

5. MEMORY和MERGE

5.1 MEMORY引擎

Memory存储引擎将表的数据存在内存中。每个MEMORY表实际对应一个磁盘文件，格式是.frm，该文件中只存储表的结构，而其数据文件，都是存储在内存中，这样有利于数据的快速处理，提高整个表的效率。MEMORY类型的表访问非常地快，因为它的数据是存放在内存中的，并且默认使用HASH索引，但是服务一旦关闭，表中的数据就会消失；

5.2 MERGE引擎

MERGE存储引擎是一组MyISAM表的组合，这些MyISAM表必须结构完全相同，MERGE表本身并没有存储数据，对MERGE类型的表可以进行查询、更新、删除操作，这些操作实际上是对内部的MyISAM表进行的。

对于MERGE类型表的插入操作，是通过INSERT_METHOD子句定义插入的表，可以有3个不同的值，使用FIRST或LAST值使得插入操作被相应地作用在第一或者最后一个表上，不定义这个子句或者定义为NO，表示不能对这个MERGE表执行插入操作。

可以对MERGE表进行DROP操作，但是这个操作只是删除MERGE表的定义，对内部的表是没有任何影响的。

三、存储引擎的选择

在选择存储引擎时，应该根据应用系统的特点选择合适的存储引攀。对于复杂的应用系统，还可以根据实际情况选择多种存储引攀进行组合。以下是几种常用的存储引擎的使用环境。

• InnoDB：是 MySQL 的默认存储引擎，用于事务处理应用程序，支持外键。如果应用对事务的完整性有比较高的要求，在并发条件下要求数据的一致性，数据操作除了插入和查询以外，还包含很多的更新、删除操作，那么InnoDB 存储引擎是比较合适的选择。 InnoDB 存储引擎除了有效的降低由于删除和更新导致的锁定，还可以确保事务的完整提交和回滚，对于类似于计费系统或者财务系统等对数据准确性要求比较高的系统， InnoDB 是最合适的选择．
• MyISAM：如果应用是以读操作和插入操作为主，只有很少的更新和删除操作，并且对事务的完整性、并发性要求不是很高，那么选择这个存储引擎是非常合适的。
• MEMORY：将所有数据保存在 RAM 中，在需要快速定位记录和其他类似数据环境下，可以提供几块的访问。 MEMORY的缺陷就是对表的大小有限制，太大的表无法缓存在内存中，其次是要确保表的数据可以恢复，数据库异常终止后表中的数据是可以恢复的。 MEMORY 表通常用于更新不太频繁的小表，用以快速得到访问结果。
• MERGE ：用于将一系列等同的 MyISAM 表以逻辑方式组合在一起，并作为一个对象引用他们。 MERGE表的优点在于可以突破对单个 MyISAM 表的大小限制，并且通过不同的表分布在多个磁盘上，可以有效的改善MERGE表的访问效率。这对于存储诸如数据仓储等 VLOB 环境十分合适。
