得意于众多项目和第三方库的开源，开发中使用几行代码即可实现复杂的功能，但使用只是源码库的搬运工，源码中真正牛逼的技术并不属于我们，所以对源码和开源库的学习成了Android开发者提升技能的必经之路，笔者也曾经认真学习了常用开源框架的原理和实现，足以在开发和面试中的问题，就此以为掌握了源码（有没有同道？），直到有一天自己去编写库，当面对框架设计、任务调度、任务并发、线程切换、缓存、文件等系列问题时，才发现自己的不足，也在反思自己的学习深度；其实框架中很多知识和代码都是经过时间的验证和优化过的，如：Glide的缓存、okhttp拦截实现、Retrofit的注解等，其细节完全可以帮助解决开发中的类似问题，源码的思想固然重要，但细节优秀的实现同样不容忽视，这里给出笔者总结的开源框架的学习方法：

了解开源框架的作用
掌握框架的使用方法
分析框架的工作原理
分析框架源码的架构和实现
深入框架细节分析功能模块的实现
总结收获

1、ARouter作用

谈起Arouter便不得不说组件化，随着项目的发展，开发的功能模块增多,项目和团队都会逐渐增大，即使分包和版本管理做的再好，还是无法避免在开发过程中所面临的问题：

开发过程中编译和修改的过程中会变得更加复杂，编译事件明显变长
整个项目为一个整体，代码牵一发而动全身，项目的维护难度将会增大；
伴随开发团队也会增加，严重耦合的代码和业务造成冲突不断，极大降低开发效率

为了解决这些问题组件化应运而生，相信组件化的使用和优势开发者深有体会，它很针对性的解决了以上问题：

组件可以独立开发、编译调试，缩短编译时间提高开发效率
组件间的解耦和代码的隔离，使功能模块和开发团队之间互不影响

但世界上没有绝对完美的事，它带来方便的同时也带来了一个问题：

组件解耦、代码隔离的同时也阻断了彼此的通信

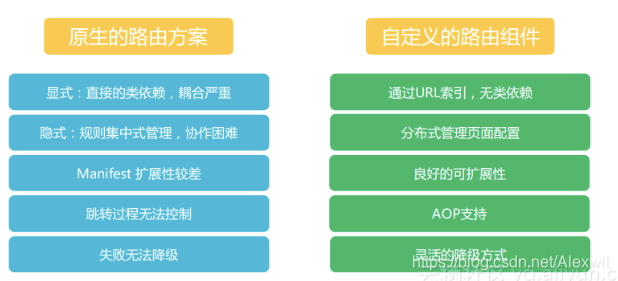

那么实现组件间通信变成了首要要解决的问题，Android原生虽然可以实现脱离界面实现导航的目的，但真实使用时发现代码严重耦合，违背了我们组件化的目的，那么有没有一种简单易管理的通信方案呢？ARouter就是为此诞生，这里借用官方关于原生和路由的对比图：

关于ARouter的介绍这里提供一个官方的演讲内容：

Android平台页面路由框架ARouter

2、ARouter的使用简介

知道了框架的作用，下面自然就是看看如何去使用，本文侧重于框架的源码和执行流程，不详细介绍框架的使用，因为下面分析源码的需要，这里只给出界面跳转使用，详细使用方法可以阅读Arouter的项目介绍：

ARouter项目地址

实现界面跳转：根据跳转的功能需求，ARouter提供以下界面跳转方法

普通界面跳转

ARouter.getInstance().build("/login/activity").navigation()

携带Key—Value参数传递

//ARouter提供withString（）方法，参数传入对应的Key、Value
 ARouter.getInstance().build("/login/activity")
                 .withString("Name", "USer")
                 .withInt("Age", 10)
                 .navigation()

//使用Autowired注解自动转换，参数name为传递参数的Key（当变量名和Key相同时可不设置name）
@Autowired(name = "Name")
@JvmField var name : String? = null
@Autowired(name = "Age")
@JvmField var age = 0

3、ARouter工作原理

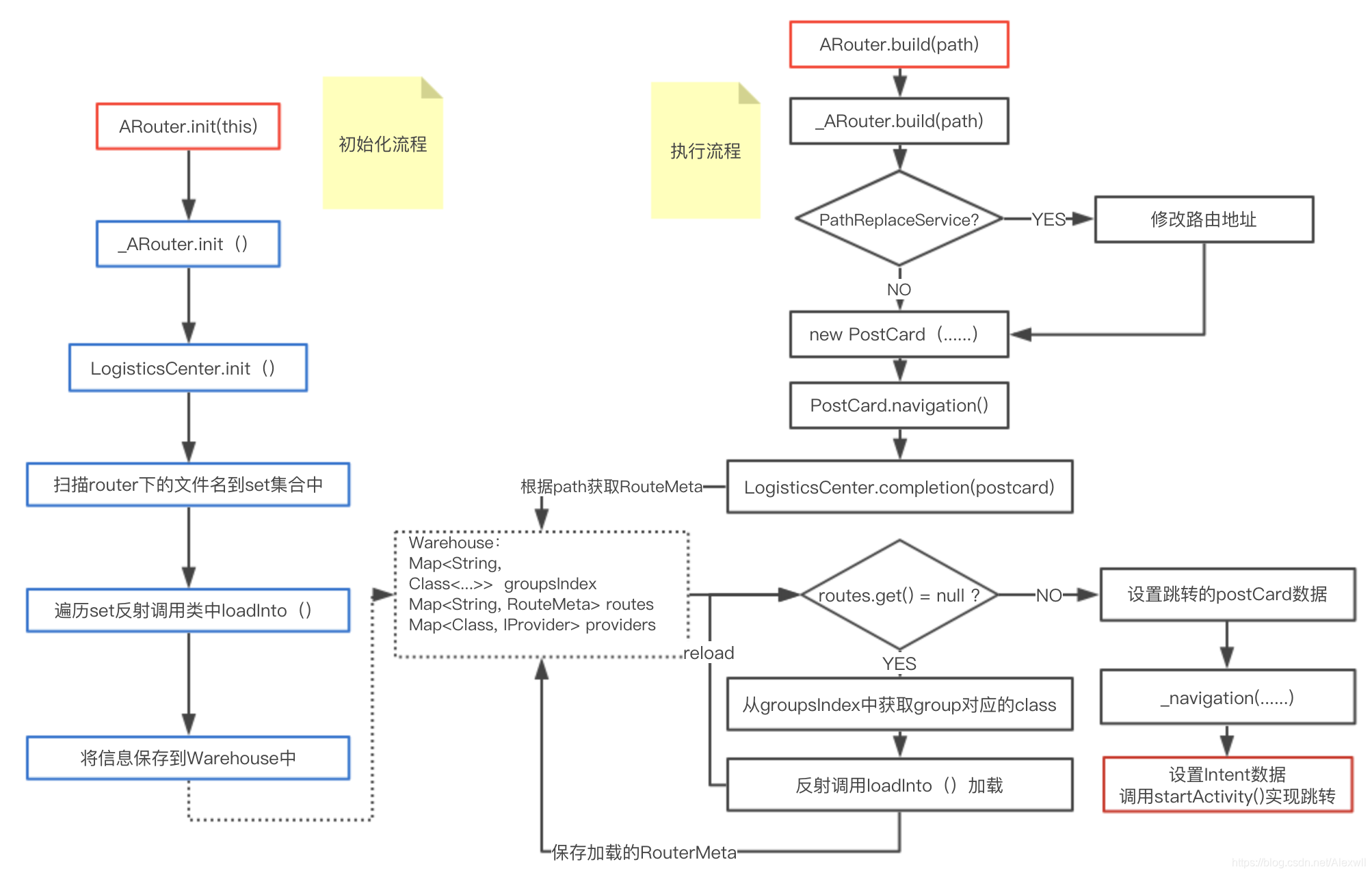

ARouter的工作流程图

一行代码就搞定了组件间的通信，是不是充满了疑惑和期待？下面看看这一行代码究竟如何路由起来的？本文的分析基于编写的组件化Demo中的ARouter的使用，这里不对它的编写和使用做介绍，只分析它编译生成的文件和执行流程进行分析，本篇以Activity执行为例分析源码，先看一下项目的结构和编译生成的文件：

项目结构：包含base、app、login、share、componenbase组件

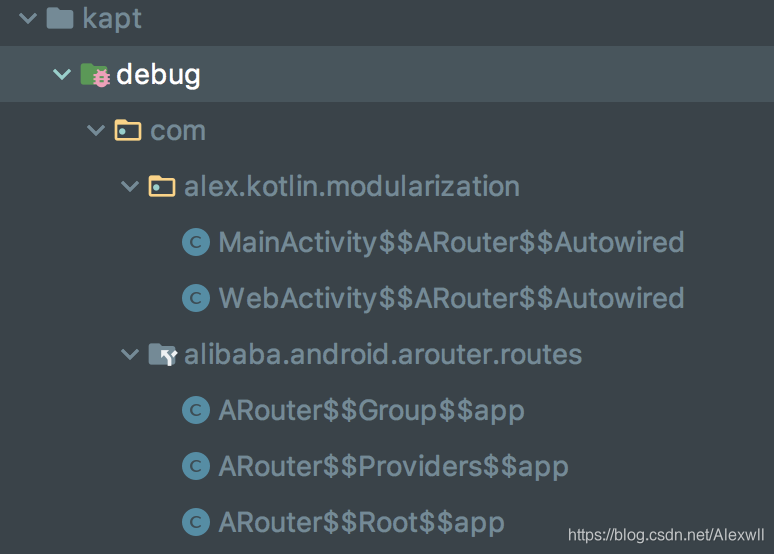

编译文件：编译生成routes和modularization包

Android组件化Demo

3.1、ARouter执行流程

由上面使用知道，界面的路由跳转有一行代码完成，那流程的分析也就从这行神奇的代码开始：

ARouter.getInstance().build("/login/activity").navigation()

build(String path)

ARouter.getInstance()单利获取ARouter实例，在ARouter.build（）方法中使桥接模式将任务交给_ARouter的build（）方法,方法中重点的就是最后一句话，直接调用build（）创建PostCard实例：

//_ARouter.build()
protected Postcard build(String path, String group) {
        if (TextUtils.isEmpty(path) || TextUtils.isEmpty(group)) {
            throw new HandlerException(Consts.TAG + "Parameter is invalid!");
        } else { ......}
            return new Postcard(path, group);//创建PostCard保存路径和group
        }
    }

PostCard.navigation()：build()方法只创建了一个PostCard实例，貌似所有的任务都留给了navigation

protected Object navigation(final Context context, final Postcard postcard, final int requestCode, final NavigationCallback callback) {
    try {
        LogisticsCenter.completion(postcard);//执行复杂的解析和配置
    } catch (NoRouteFoundException ex) {......}
        if (null != callback) {
            callback.onLost(postcard);//如果回调Callback不为null，回调onLast（）
        }
    ......
    if (!postcard.isGreenChannel()) { //如果没有设置绿色通道，要回调事件拦截
    ......
    } else {
        return _navigation(context, postcard, requestCode, callback);
    }
    return null;
}

整个流程执行到这里，好像就做了三件事，但这三件事却完成了整个的导航过程：

在build（）中创建PostCard实例储存路径
调用complete（）方法解析postCard
调用_navigation()执行界面的跳转

LogisticsCenter.completion(postcard)

在看详细的代码之前，先介绍下源码中出现的RouteMeta和Warehouse两个类，很容易看出这两个类都是保存数据的类：

RouteMeta：保存每个跳转信息，如：路径、group、RouteType、优先级、参数等信息
Warehouse：主要在初始化时缓存注解的Activity、IProvider、IInterceptor，主要用于缓存所有的路由信息

class Warehouse {
    //保存group对应的IRouteGroup文件类
    static Map<String, Class<? extends IRouteGroup>> groupsIndex = new HashMap<&g
