交换机通过PC端IP&MAC地址寻址

当我们需要找到某个PC所接交换机的端口是哪个的时候，我们也知道MAC地址和IP地址，那么我们就可以通过核心交换机直接来查找到PC所连接的交换机以及交换机的端口。

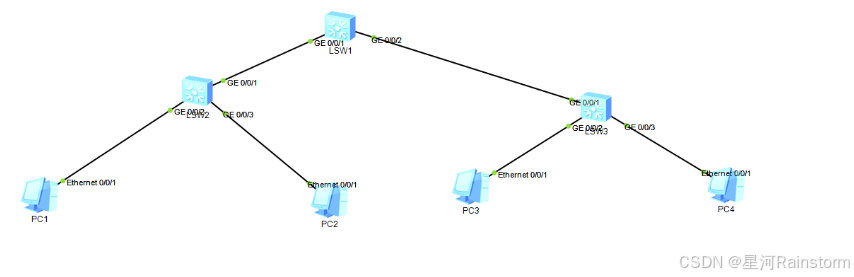

拓扑图如下：

假设我们想要找到PC1所接交换机的端口，我们也不知道他所接的交换机是哪个。

不过我们可以远程PC电脑，查看电脑的MAC地址和IP地址
PC1MAC地址为：54-89-98-61-5E-18
PC1的IP地址为：192.168.1.1
注意：华为交换机MAC地址以四位为一组

我们在核心交换机LSW1中，输入命令：

dis arp |  include  192.168.1.1

这样就可以知道这个设备的接口和MAC地址了。

我们可以很清楚的看到PC1的MAC地址为：5489-9861-5e18。
而且他是通过我们所连接交换机的G0/0/1接口通过来的。
接下来我们就需要查看G0/0/1还有没有下联交换机。
首先我们先进入G0/0/1接口，然后输入：

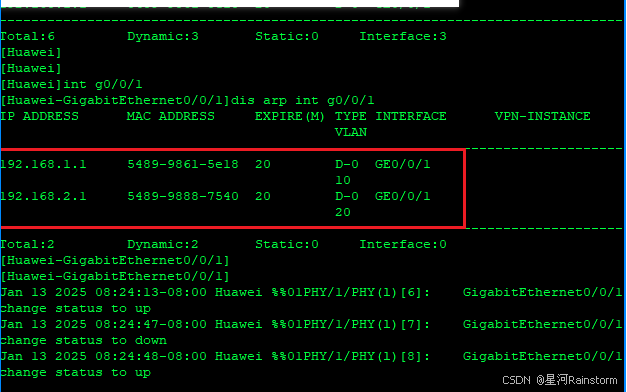

dis arp interface G0/0/1

通过arp包就可以知道所有通过G0/0/1接口连接的ip地址，这个时候会有很多ip地址出现，我们只需要分别交换机所需要的网段，就能知道哪个ip地址是交换机的，哪个是PC的。

这里模拟器并没有显示交换机的IP地址，可能是因为我不懂怎么设置交换机IP导致的。不过公司中的交换机大都是使用ip进行连接。

所以在实际运用中，这个命令除了会把所有PC的ip显示之外还会显示交换机的ip地址。

然后我们在使用交换机连接工具Xshell或者其它工具，对显示的交换机地址一个个登陆进去，并使用下列命令：

dis mac-address |in 5489-9861-5e18

以此来查看通过g0/0/1接口的交换机下面是哪个交换机中有我们要查询的PC。

循环往复，直到没有交换机为止，这样，我们就定位了PC所连接的交换机是哪个，并在交换机中进行针对端口的种种设置。

如果有不对的地方，还请网工前辈们多多批评。
