本文介绍如何在Simulink模型中通过GUI界面的可编辑文本框控制模型的变步长最大值。首先，利用MATLAB命令行获取模型属性，并找到变步长最大值对应的属性名。然后，通过获取文本框中的值并使用set_param函数设置模型的变步长最大值。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

问题简述：GUI界面中放置一个可编辑文本edit1，通过改变edit1值来控制Simulink模型的步长值，此处选择步长类型为变步长（Variable-step），需要设置的值为Max step size（变步长最大值）。

解决步骤：

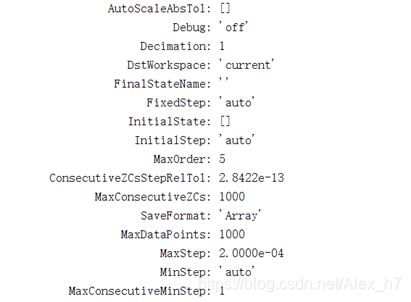

>>simget(‘Mode_Name’); %%此处Model_Name为自己创建Simulink模型名称。

在这里插入图片描述
可以看到Max step size（变步长最大值）在模型中的属性名为MaxStep。
2. 使用set_param设置模型的Max step size（变步长最大值），具体语句如下：

>>step=get(handles.edit1, ‘String’);  %%获取edit1中字符串值
>>set_param(‘Model_Name’, ‘MaxStep’,step); %%设置Model_Name模型中变步长值
