【组成原理】计算机硬件设计——CPU(2)

接着上篇的内容，继续设计剩余的功能

一、组合

1、通过PC计数器逐条读取内存中的数据进行计算

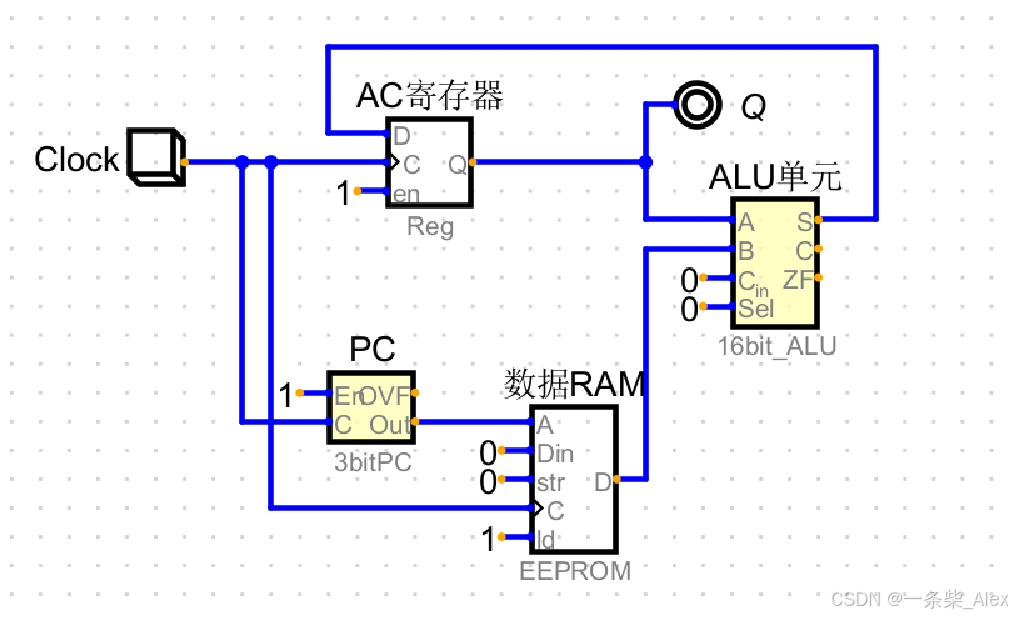

将前面几步做的所有电路单元进行组合，形成有PC寄存器 和内存单元的 计算单元

以上我们是通过点击的方式模拟时钟信号的，但真正的时钟信号是一个周期性循环的 震荡信号。如果我们将其换成震荡时钟信号后，会发现程序计数器会反复从 0,1,2,3,4,5,6,7 ，0,1,2,3，4,5,6,7….执行。，进而使得内存中的数据被反复的累加。而不是累加一遍就结束。

因此，我们需要对计算的过程，进行一定的控制。

2、添加控制信号、指令

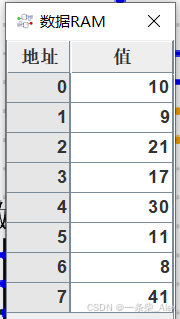

数据RAM的地址和值

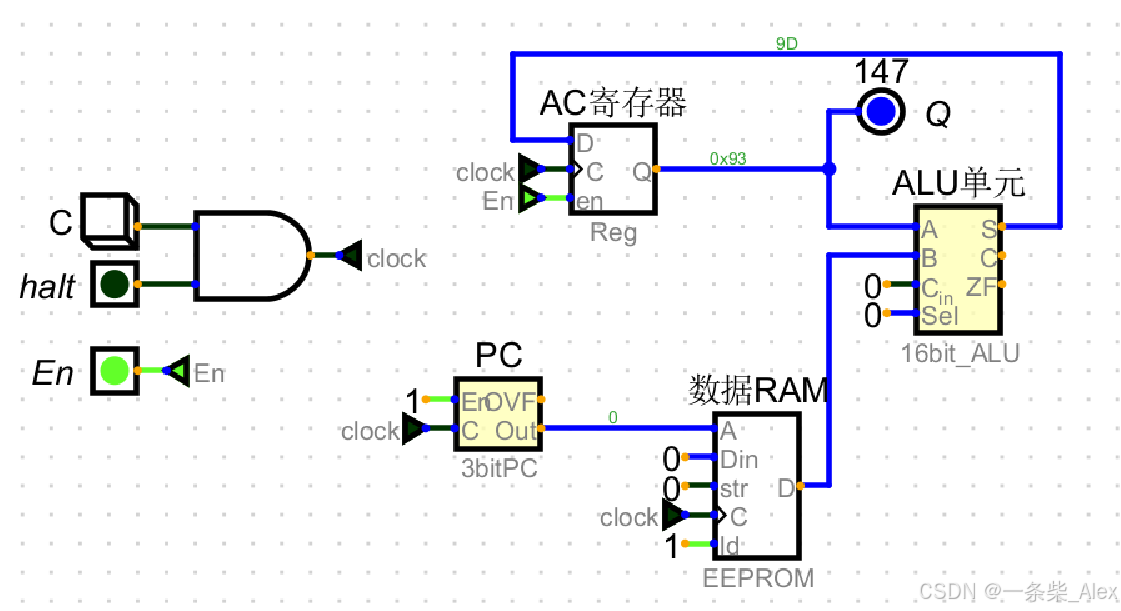

数据RAM里的8个数据，进行累加后，和为147，

如果没有halt信号控制，时钟信号上升到来，结果会继续累加地址为0的寄存器中的值 即 147+10 =157。此时，halt信号=0，clock信号 =0,累加中断。

所以我们要设计一个功能：初始计算时，halt =1; 当PC计数器计算到7时，halt =0,中断计算。

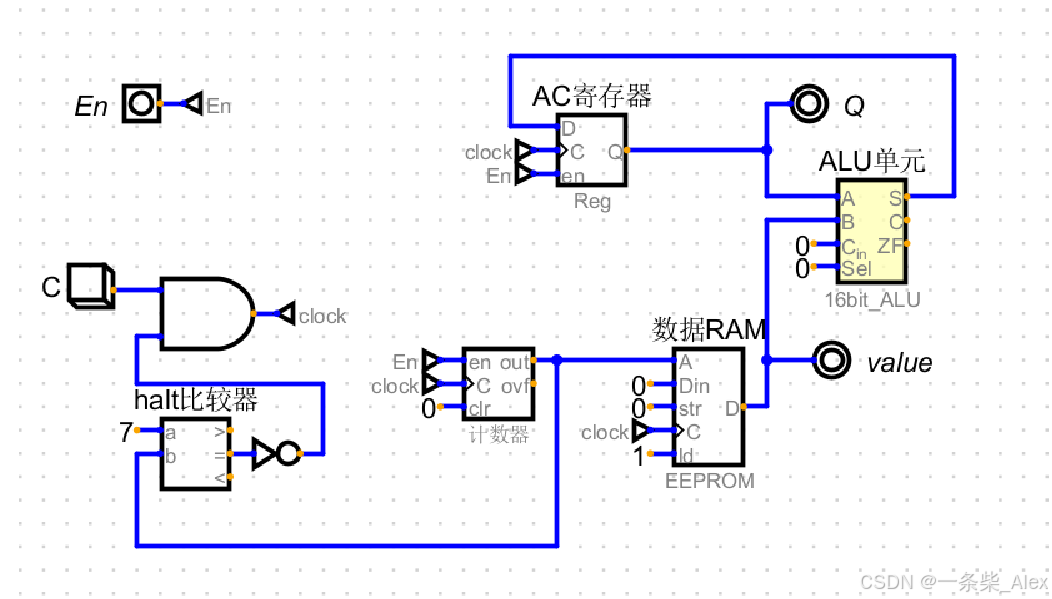

加一个比较器即可：

注意：此电路有个bug,无法加到最后一个地址块的数据，后面再修改

我们对时钟周期进行分析：

时钟周期	PC输出（数据存储的地址）	RAM输出	AC寄存器输出	ALU-sel 控制信号
0	0       (0x000)	10	0	00
1	1        (0x001)	9	10	00
2	2        (0x010)	21	19	00
3	3        (0x011)	17	40	00
4	4        (0x100)	30	57	00
5	5        (0x101)	11	87	00
6	6        (0x110)	8	98	00
7	7        (0x111)	41	106	00

现在我们考虑，让ALU不仅仅可以做加法，还可以执行如 10+9+21-17 的操作。

因此，我们考虑添加一块指令存储器，用来存储ALU的操作模式。

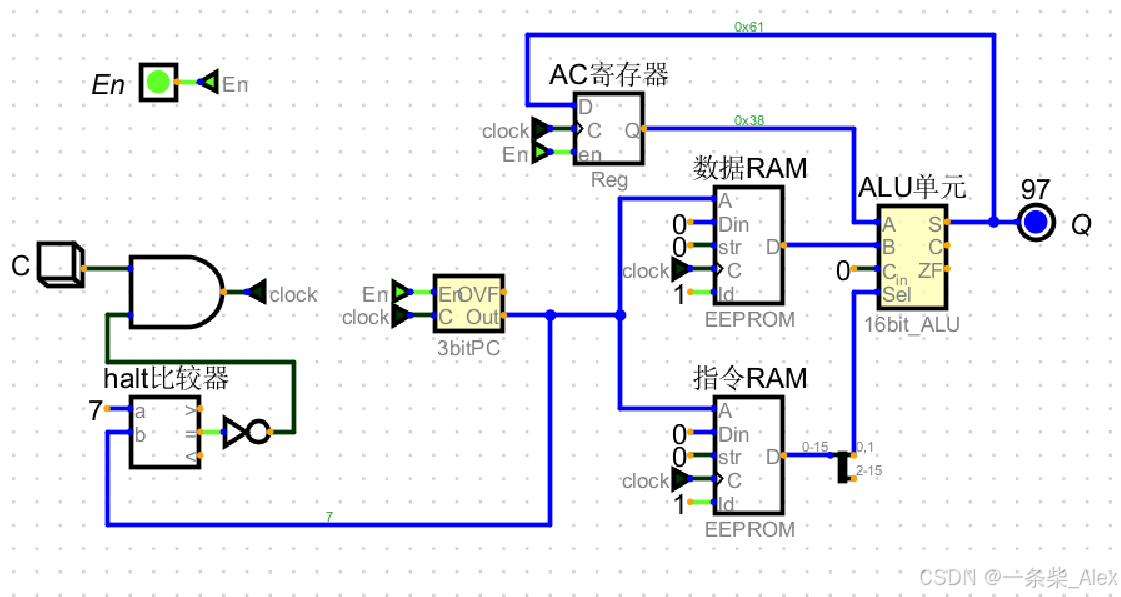

3、添加一块指令存储器

指令寄存器中，存储着ALU的加减顺序，注意，它实际进行的操作顺序是：

0+10+9+21-17+30+11-8+41 ，一共8个操作符。

此电路中改进了上面提到的少算一位的问题，将输出结果接在了ALU计算单元之后，而不是AC存储的中间结果之后。

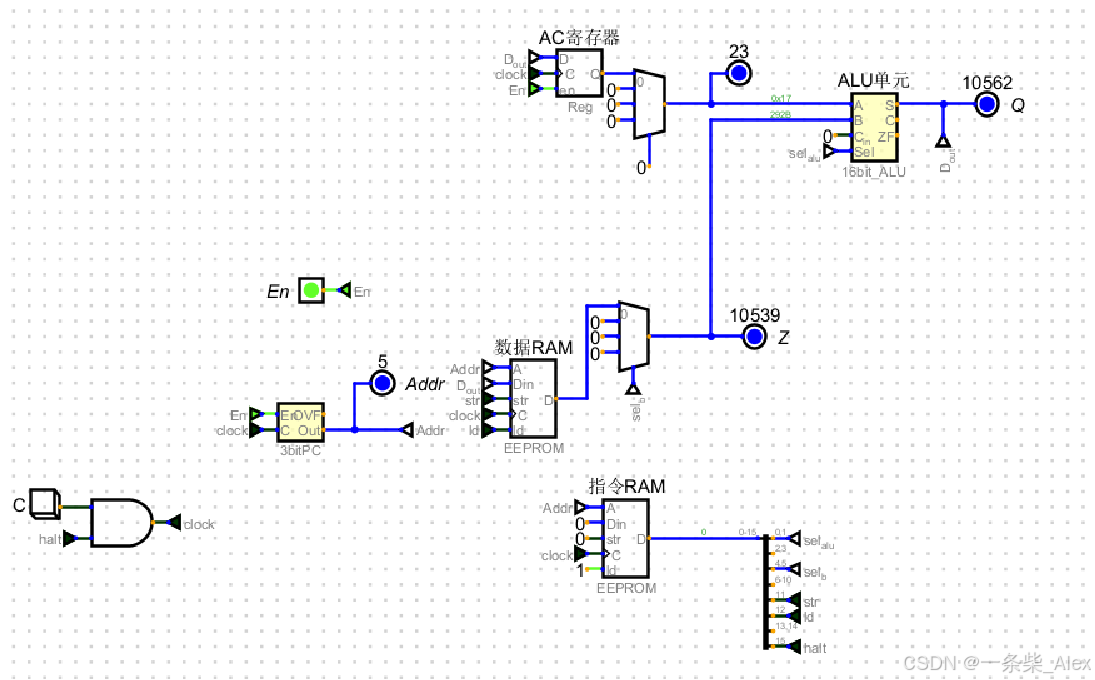

接下来，我们要对电路进行改造，把指令整合：

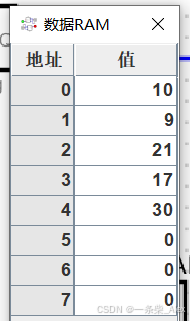

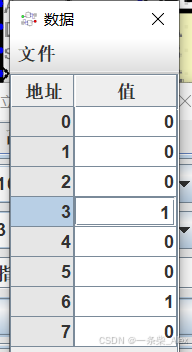

数据RAM 中的内容：

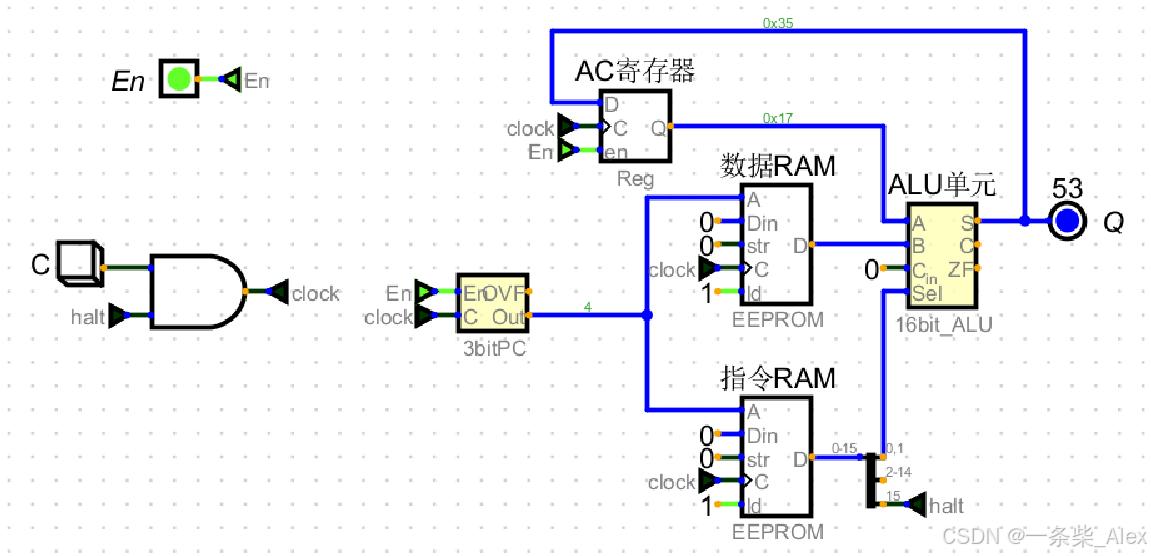

1）在第15位加入halt信号

实现     “10+9+21-17、 停止”

可以看到，结果多加了一次，正常结果应该是23。

出现这种情况的原因，上面也分析过，当En开关打开后，AC寄存器是一直工作的，每一次clock上升沿，都会把数据写入ALU的 输入口，相当于执行了一次 A+B，我们现在需要实现，在一个计算周期内，halt信号到来，寄存器关闭，或者说，寄存器Q给A输入一个 0 值，而不是上一次累加的结果。

2）实现ld

3）实现Str 写入功能

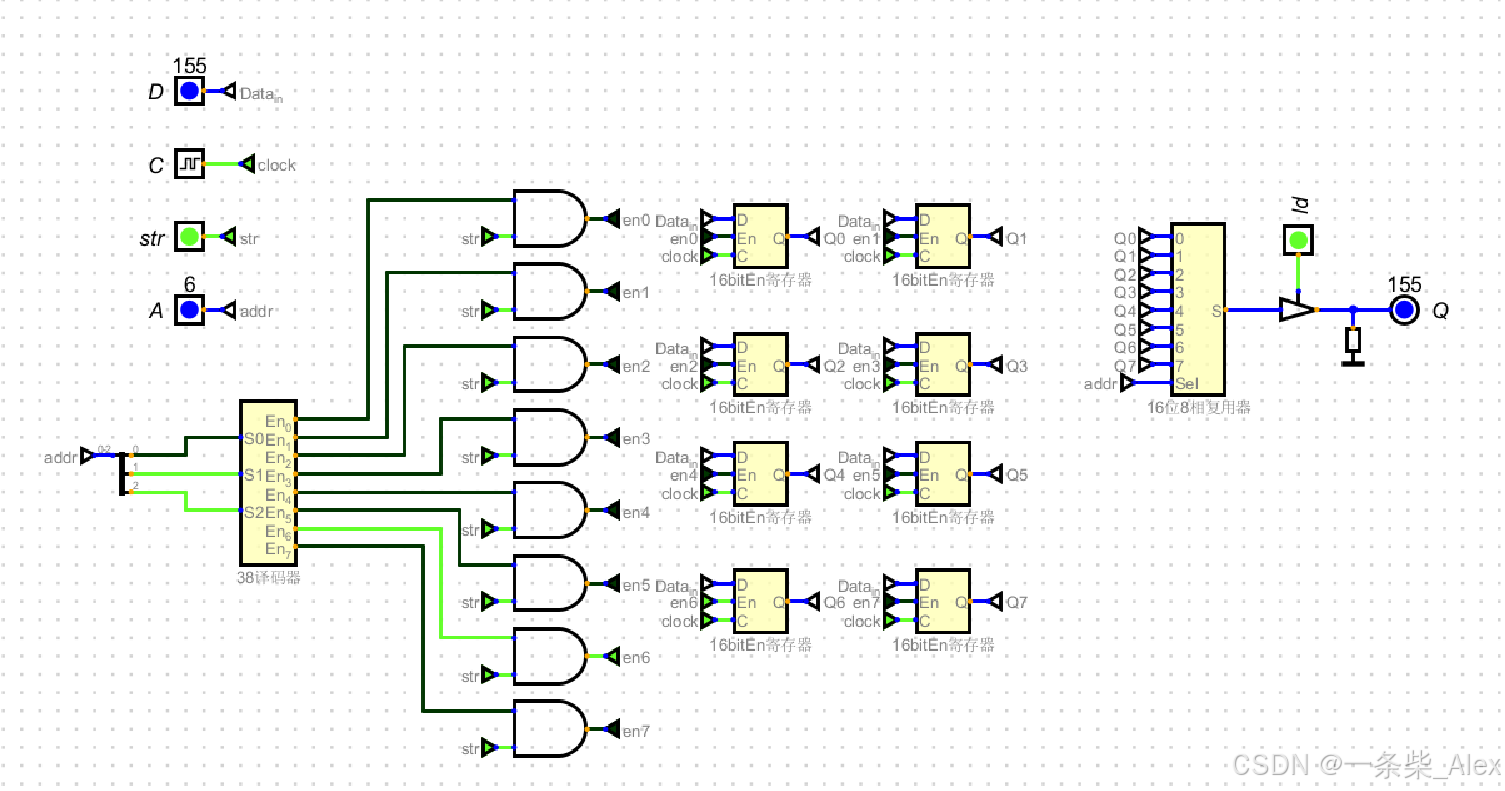

回忆一下，8位16bit寄存器的实现电路：

str是一个允许写入的使能信号，D 是将要被录入的数据，ld是允许从寄存器中读出数据
