SE-0522激光导航避障雷达传感器在AGV|RGV小车的安装注意事项与方法

SE-0522激光导航避障雷达传感器是一款270° TOF激光传感设备，同类产品包含SE-05225(CNS-LS05I) ，SE-0526 ，SE-0533(CNS-LS05C) ，SE-0535，SE-1022，SE-1026，SE-1033，SE-1035，⽀持RS-485、CAN BUS 、I/O PNP 、Ethenet/IP 、CAN open 、I/O NPN 、MODBUS 、RS-232等通讯⽅式，广泛应用于AGV|RGV小车导航，避障等领域。

本文重点介绍SE-0522激光导航避障雷达传感器在AGV|RGV小车的安装注意事项与方法！

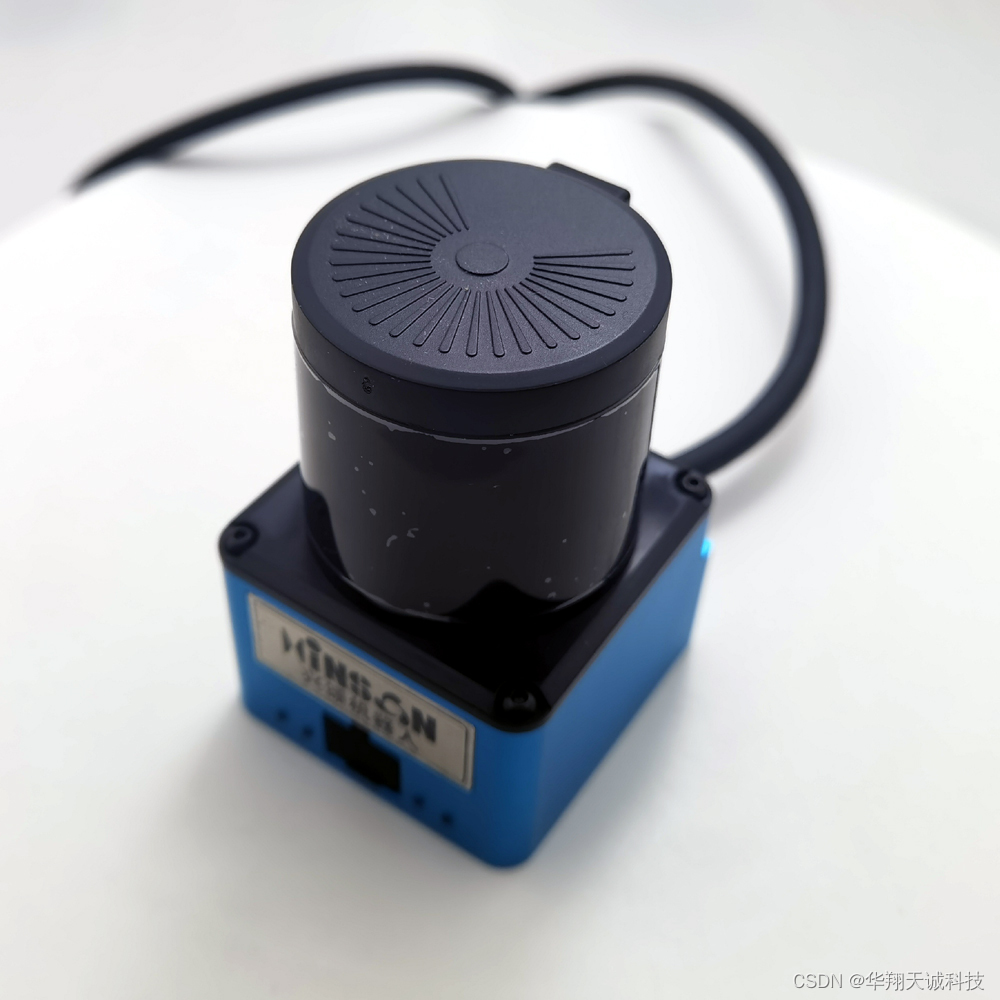

SE-0522激光导航避障雷达传感器

一、安装准备工作

1.包装清单

请确认产品包装箱外部标签上的产品名称和产品型号是否与您购买的一致；

请确认通过产品外部标签来确定产品名称和型号；

请确认开箱后以下部分的物品是否齐全，如不齐全请联系供应商；

2、调试工具

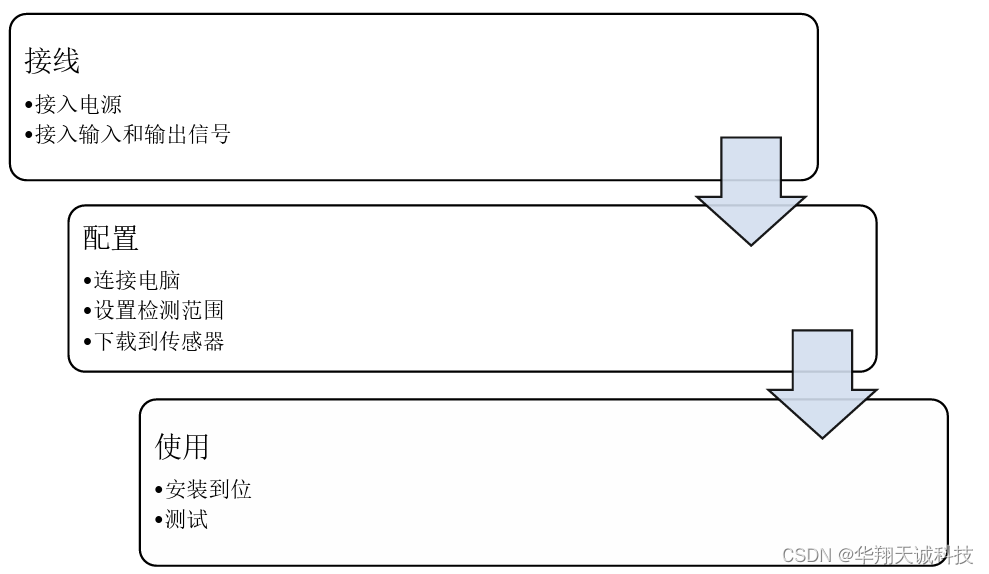

3、使用步骤

二、正式安装

1、尺寸参数

了解产品尺寸规格，方能预览足够的空间安装！

2、设备检测能力

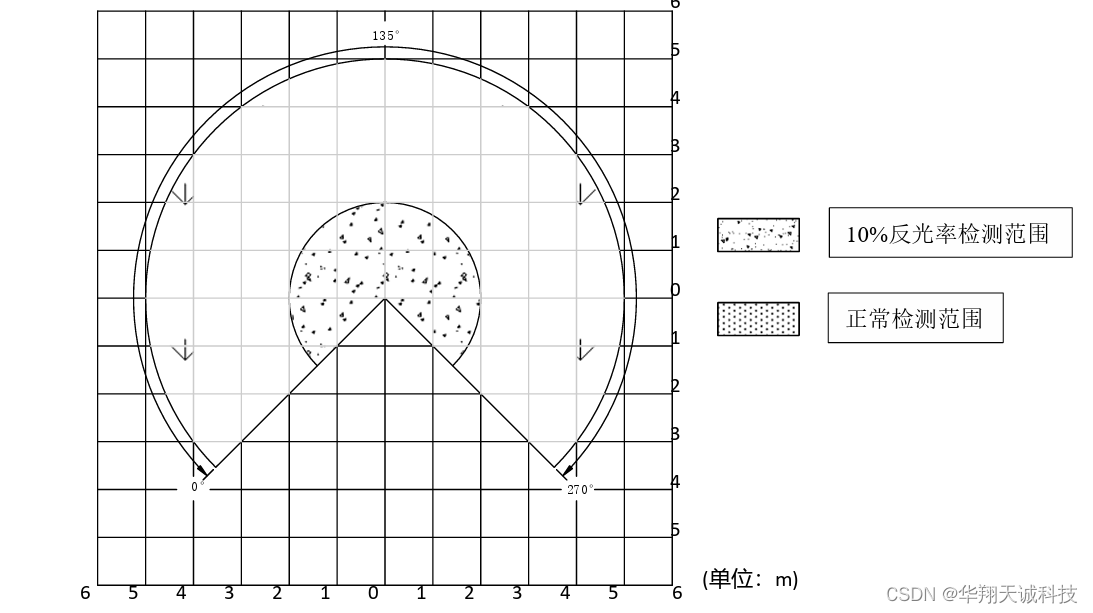

2.1、SE-0522检测范围

2.2、SE-0522检测物体大小

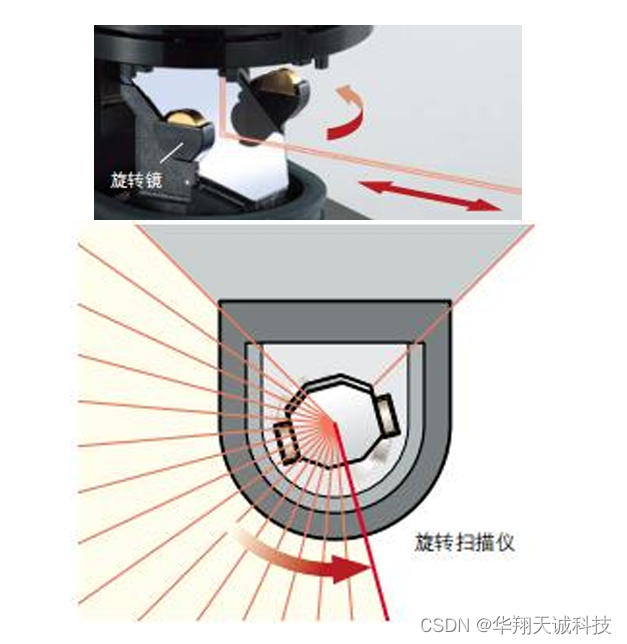

SE-0522激光扫描传感器中有一个旋转镜，激光光束脉冲会随这旋转镜不停的以0.5度转角发射，从而可以扫 描一个扇形的区域。发射出的激光光束会覆盖一个扇形面，从而可在最大270°的区域内识别物体。

1、角度分辨率是0.5度。

2、检测物体最小分辨率D，单位mm

3、分辨率D试算公式

   分辨率D=2πL 0.5 360

       L：任意点到激光传感器的距离，也是被测点到激光传感器的距离。

      如：当设置的长度L为1000mm时，此时能检测物体最小分辨率为8.72mm。

      由于激光扫描传感器采用主动扫描原理，所以无需外部接收器和反射器。这样可以带来以下优点：

※安装工作量更少

※可以简单地调整监视区使之适应机器的需要保护的区域

※与接触式传感器（接触式防撞）相比，非接触式扫描几乎没有磨损

3、SE-0522安装要求

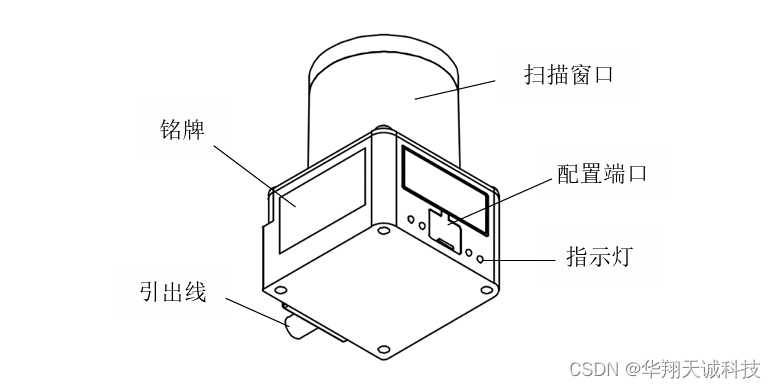

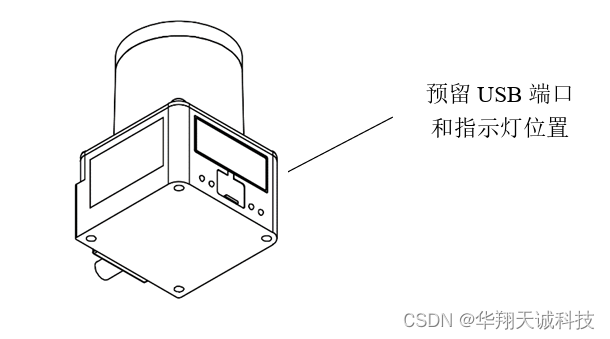

SE-0522激光扫描传感器自带电缆，电缆位置需要预留出线位置，避免电缆过度折弯。激光扫描传感器底座前方应该留出Micro USB插孔位置和指示灯位置，方便进行连接调试和观察传感器状态。

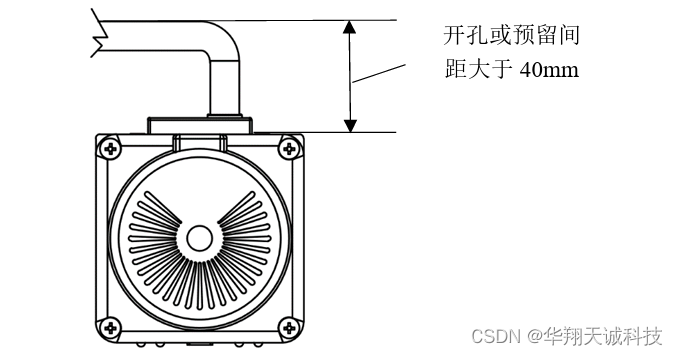

3.1、预留前部空间要求

3.2、预留后部空间要求

4、两个以上传感器安装方法

4.1、两个以上传感器错开安装时，建议倾角3度以上，防止互相干扰。

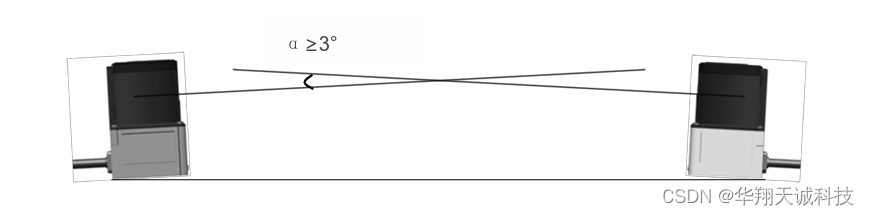

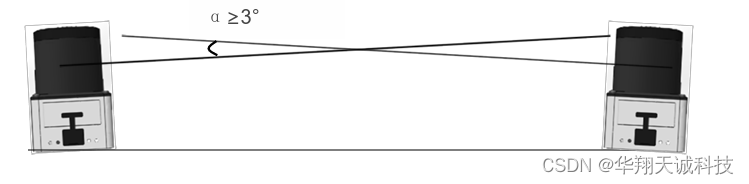

4.2、两个以上传感器交叉安装时，建议倾角3度以上，防止互相干扰。

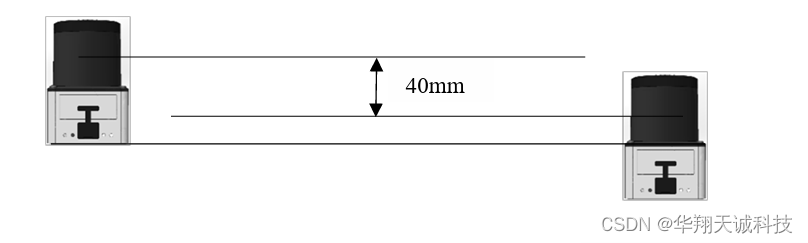

4.3、两个以上传感器交叉安装时，建议错开40mm以上，防止互相干扰。

5、SE-0522激光传感器离地要求

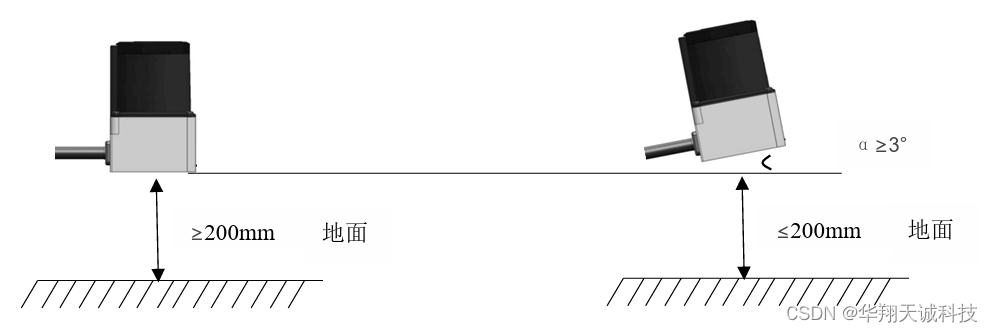

由于传感器光斑锥形发散状发射，建议激光扫描传感器安装离地高度≥200mm，若安装离地高度<200mm时，请将激光扫描传感器向上倾斜1~3°

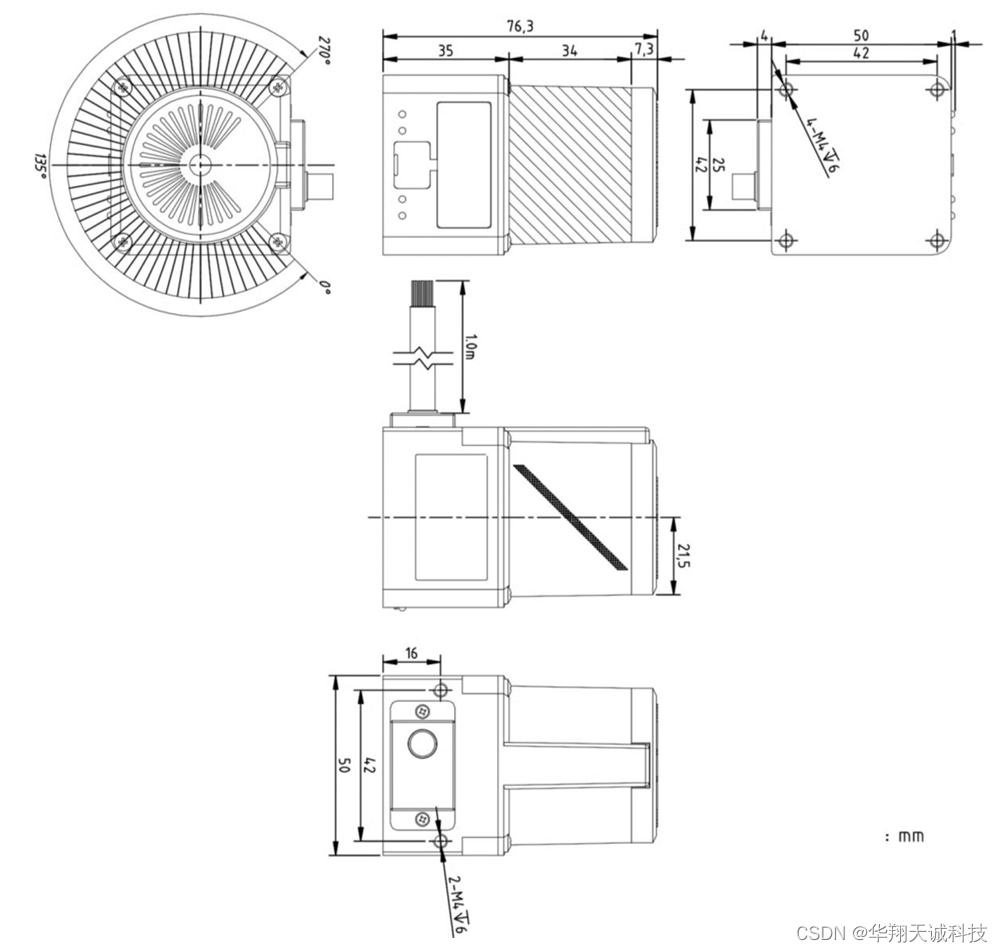

6、SE-0522激光传感器正面安装示意图

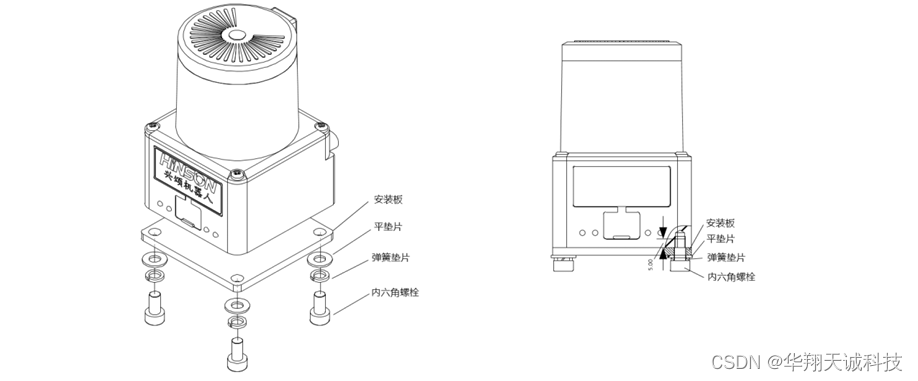

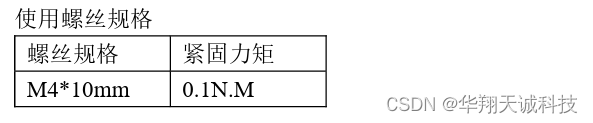

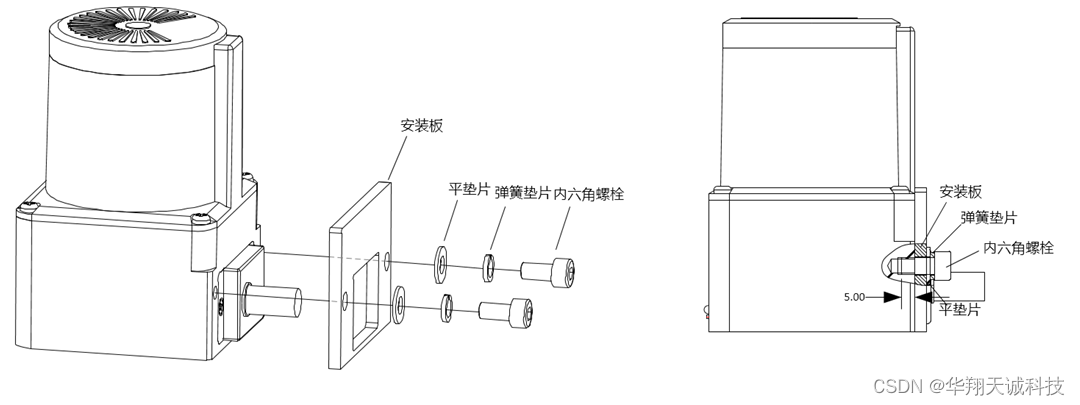

7、SE-0522激光传感器底部安装示意图

8、SE-0522激光传感器端口

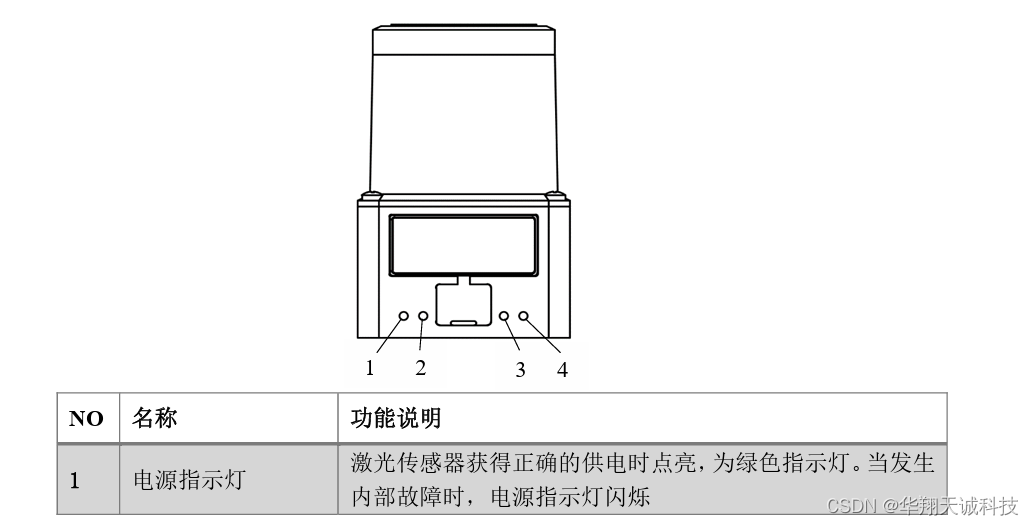

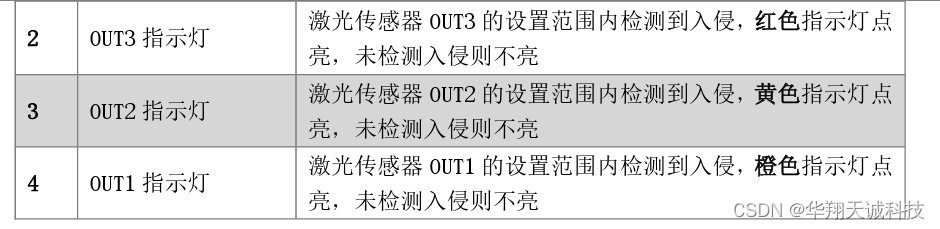

9、SE-0522激光传感器LED 状态显示

更多关于SE-0522激光导航避障雷达传感器在AGV|RGV小车的安装注意事项与方法，华翔天诚科技欢迎您的交流！
